某站220kV II-IV母分段224開關更換CT，若CT接入母差保護的接線錯誤導致極性接反，可能會造成母差保護誤動。 為降低電網運行風險和倒閘操作風險，采用一次通流方式完成220kV II-IV母分段224開關CT二次電流回路測試和驗證，通過負荷模擬方式分別對220kV I-II、III-IV母1、2號母線保護的224開關間隔電流回路進行檢查，檢查流入保護裝置電流電壓的相位、幅值以及電流互感器一次接線相對極性關系的正確性，確保二次電流回路正確、完整。

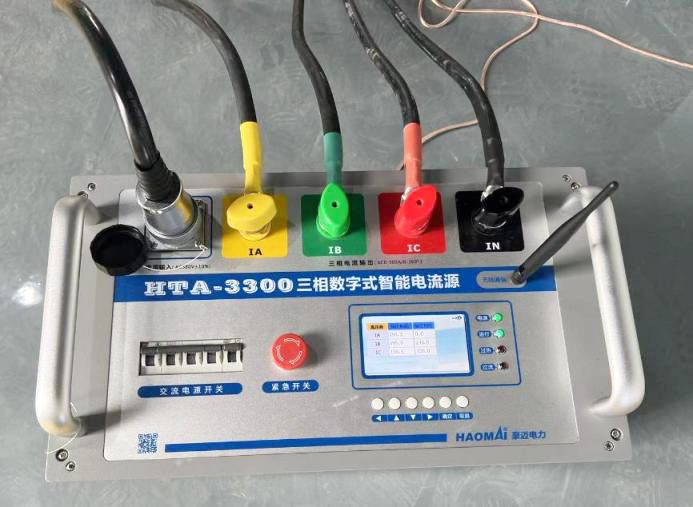

試驗設備： HTA-3300 三相數字式智能大電流源、YD-300E 智能電流電壓源無線遙控主機

試驗現場應無工作人員進行線路測試工作，PT不能二次側短路，CT不能二次側開路，試驗設備接入點應有接入電源。 試驗時需輪停220kV I-II、III-IV母1、2號母線保護裝置，非通流CT繞組二次安全措施執行不到位可能引起運行母線保護裝置動作。 確認測試的母差保護屏內所有跳閘出口及失靈啟動壓板已退出。

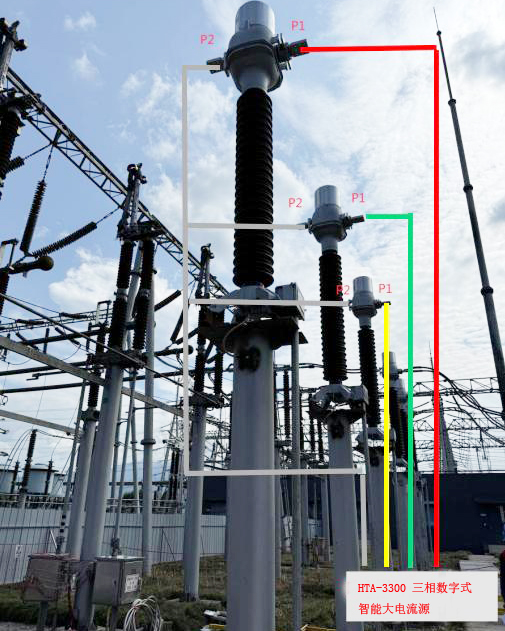

HTA-3300?三相數字式智能大電流源一次試驗線應可靠連接分段224開關CT一次側極性端P1，一次通流經過CT后從P2流出，形成“P1—CT—P2”可靠回路（見下圖）。

電壓基準接線：

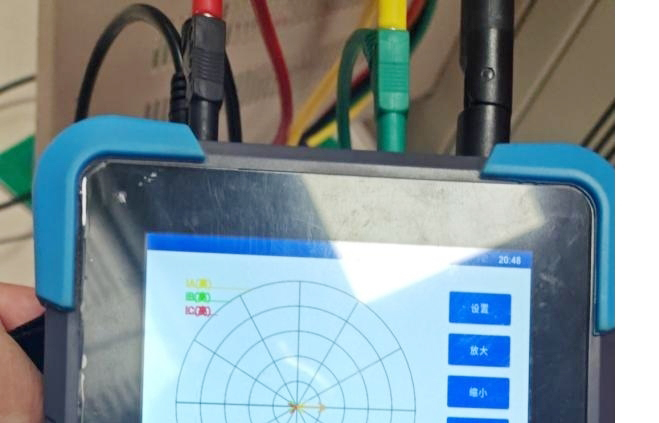

取測試母差保護裝置的AN相電壓為基準，接入到Y(jié)D-300E智能電流電壓源無線遙控主機的電壓接線端（見下圖）。

?

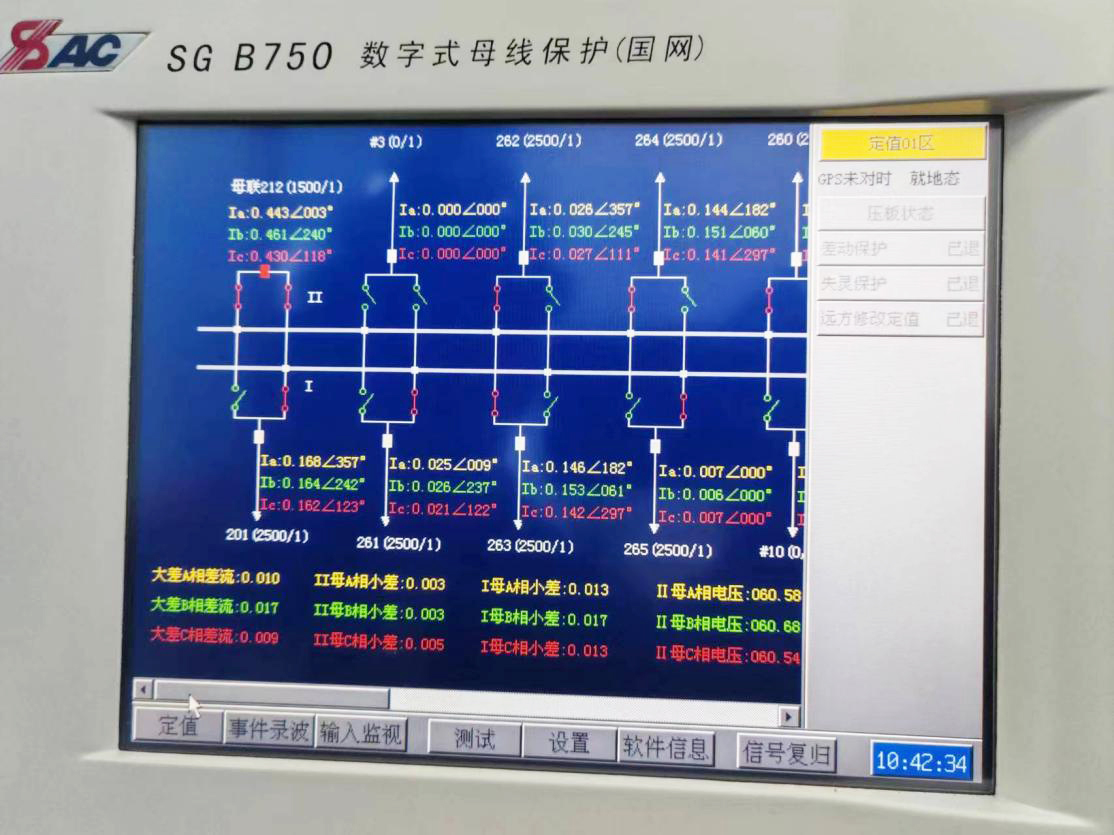

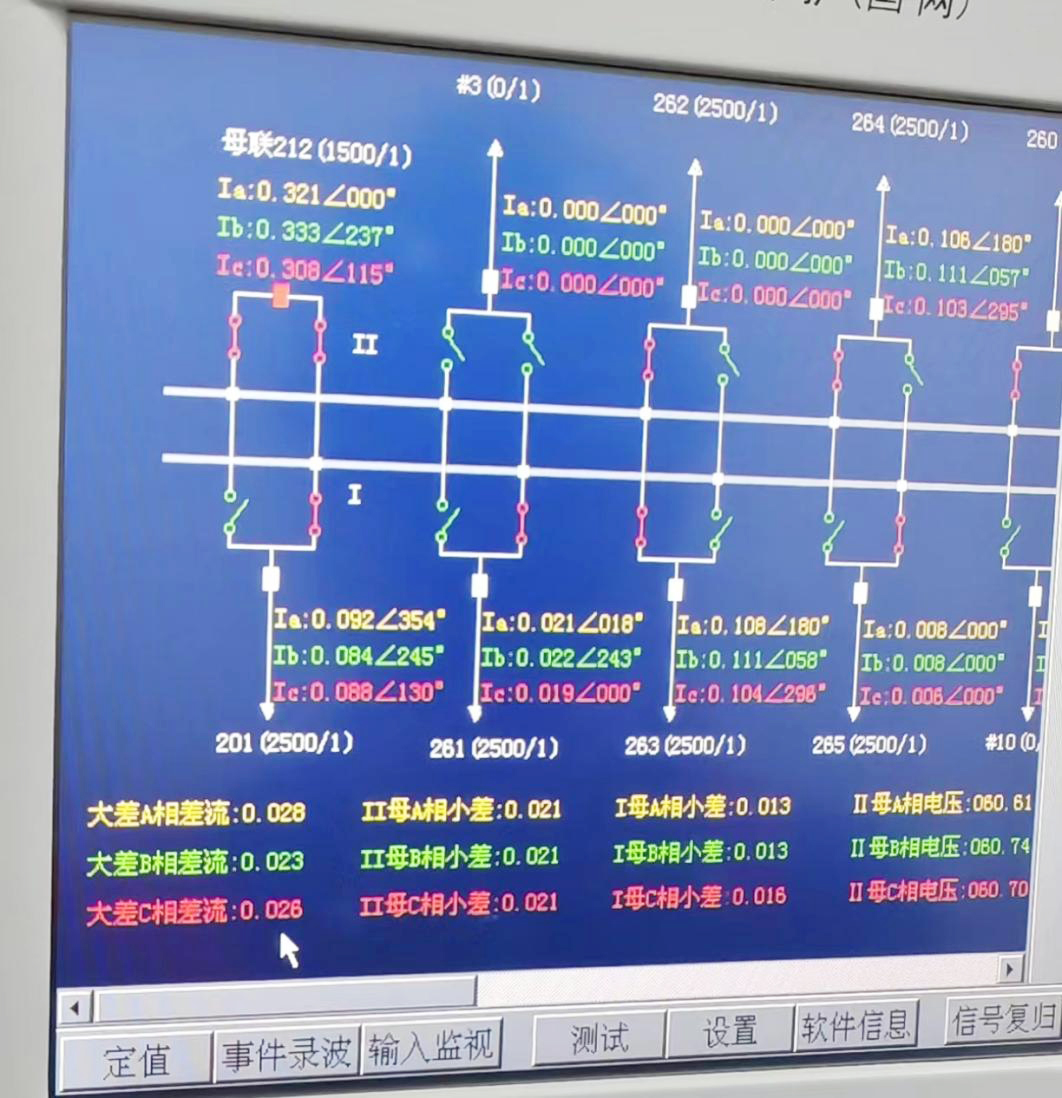

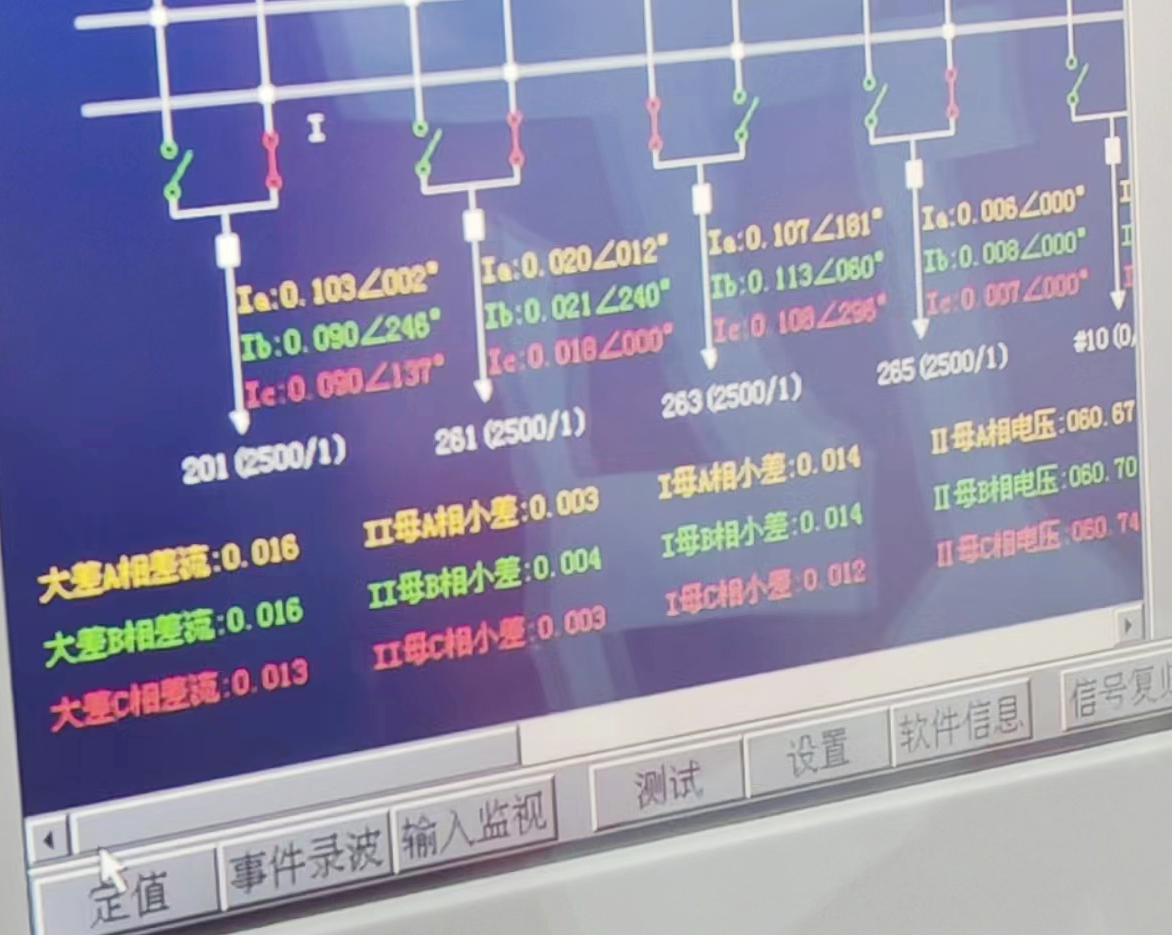

以220kV I-II母母線保護2號屏為例，在2號屏內選擇一組負荷電流較小的支路作為基準，經現場觀察，Ⅱ母上的262間隔比較合適，在保護屏內端子排短接該支路的電流（此時220kV I-II母2號母線保護裝置會出現差流，此二次差流值即為短接支路的一次負荷電流），短接前、短接后保護上的差流值與支路電流見下圖。

262間隔變比為2500/1，224分段間隔為4000/1，差動值顯示基準為4000/1，由此可見：

短接前262間隔二次電流值為0.026A左右，換算成一次值約為65A，大差為0.01，Ⅱ母小差大約為0.003，Ⅰ母小差為0.013。

使用HTA-3300 三相數字式智能大電流源加量模擬該間隔電流

將HTA-3300運行設置選擇為遙控模式，用YD-300E搜索對應設備，連接完成后設置輸出的幅值與角度，然后返回遙控主界面，點擊開始，即可控制連接的裝置進行輸出。

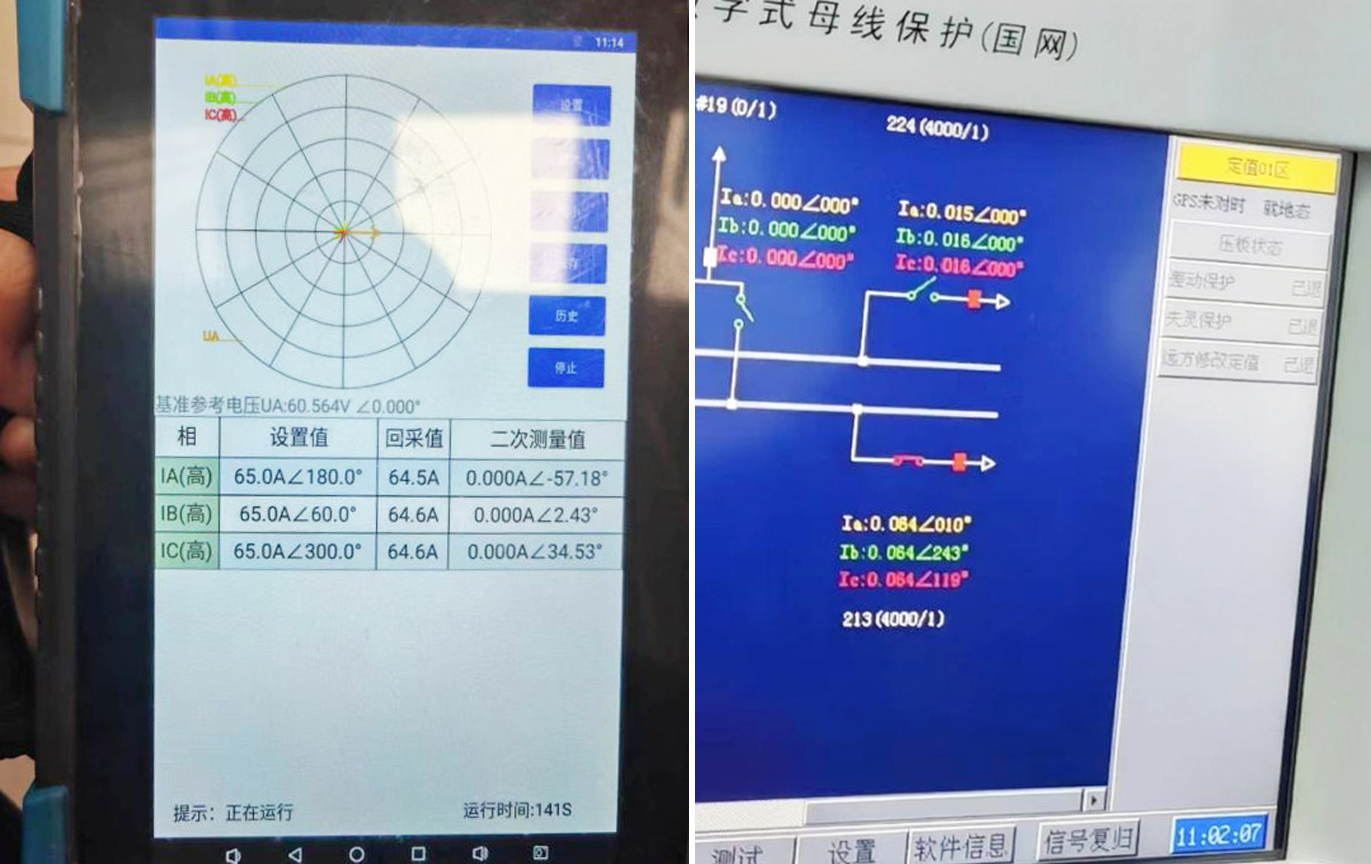

加量值與保護裝置顯示結果見下圖：

若224分段開關CT安裝接線正確，按此方式加量差流應能抵消，由上表可得，當一次側施加65A角度與電壓差180°的電流時，短接262間隔產生的差流值重新復歸為0A（大差因Ⅰ母上有一點差流未復歸為0），最終顯示的大差與Ⅱ母小差都接近0，所以結果正確，由此可得該224分段間隔到220kV I-II母母線保護2號屏的向量正確。
