同期裝置是一種用于控制電機、發電機或其他電氣設備的裝置，判斷斷路器兩側是否達到同期條件，從而決定能否執行合閘并網。 通過調節幅值、頻率、相位等，使設備能夠安全并網，實時采集斷路器兩側的電氣量信息并進行計算和比較，確定當前狀態是否允許合閘，并確定最佳的合閘時刻。

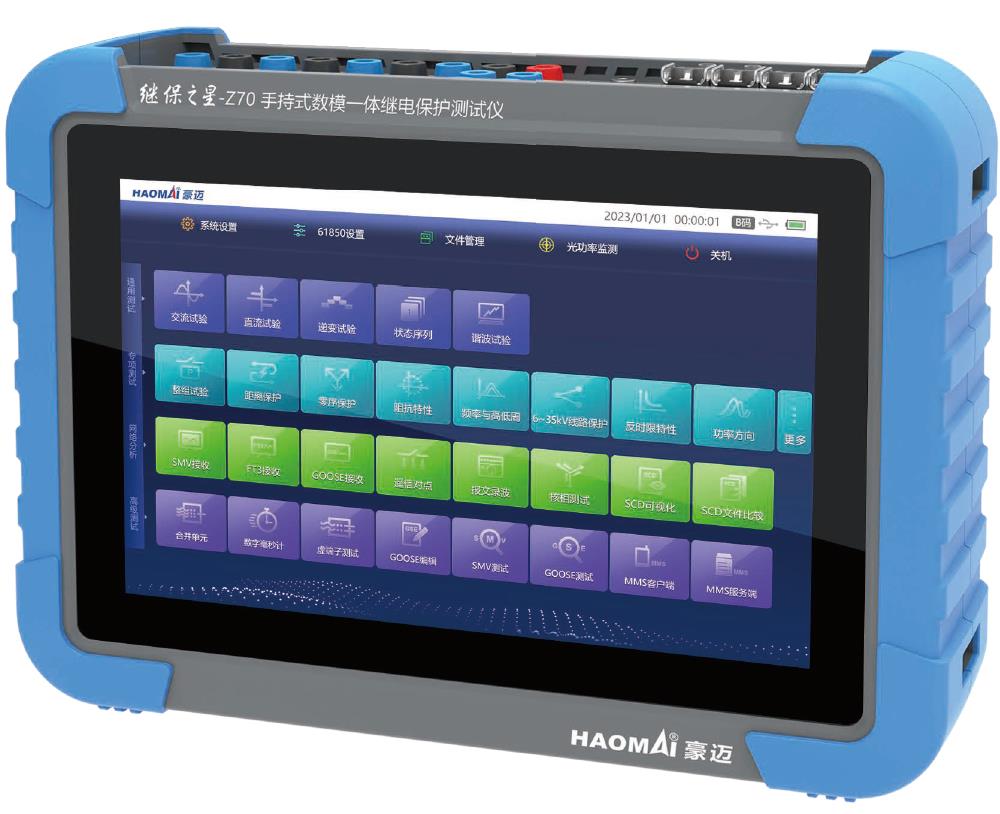

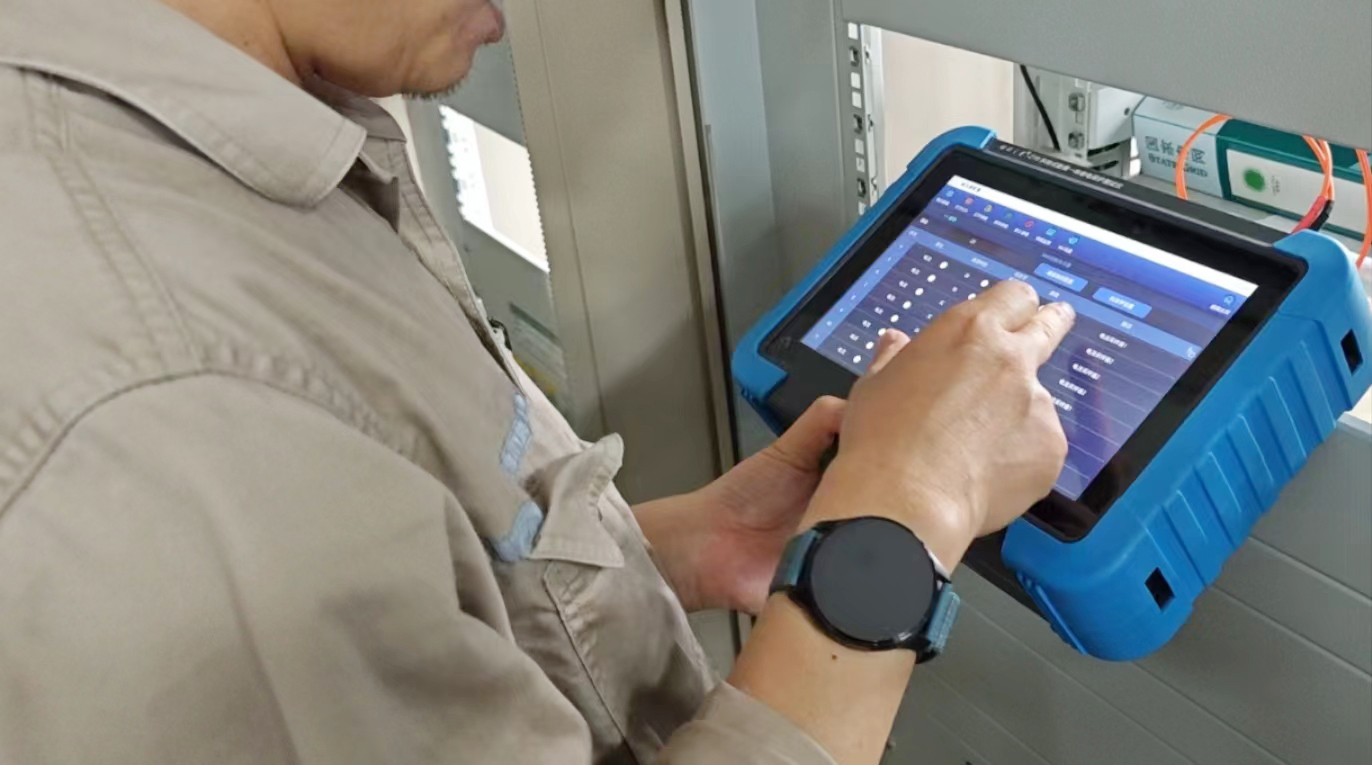

△ 繼保之星-Z70 手持式數模一體繼電保護測試儀
繼保之星-Z70 手持式數模一體繼電保護測試儀 同期試驗功能模塊可測試同期繼電器或同期裝置的動作電壓、動作相角和動作頻率，進行自動準同期調整試驗。 下面介紹如何使用繼保之星-Z70 完成同期裝置的預防性試驗，校驗是否滿足同期合閘條件。
試驗接線：
1）電壓接線
單相電壓時： 待并側接到繼保之星-Z70 UA，系統側接到Ua；
三相電壓時： 待并側接到UA、UB、UC，系統側接到Ua、Ub、Uc。
同期裝置“升壓”、“降壓”、“升頻”、“降頻”開出信號分別接繼保之星-Z70 開入A、a、B、b，合閘動作出口信號接測試儀開入R，同期裝置上述開出信號的另一端短接，接至測試儀開入量的公共端（紅色端子）。 如果保護的各個開出有源接點，需將各個開出接點的正電源接測試儀開入量的公共端。
同期電壓值試驗方法：

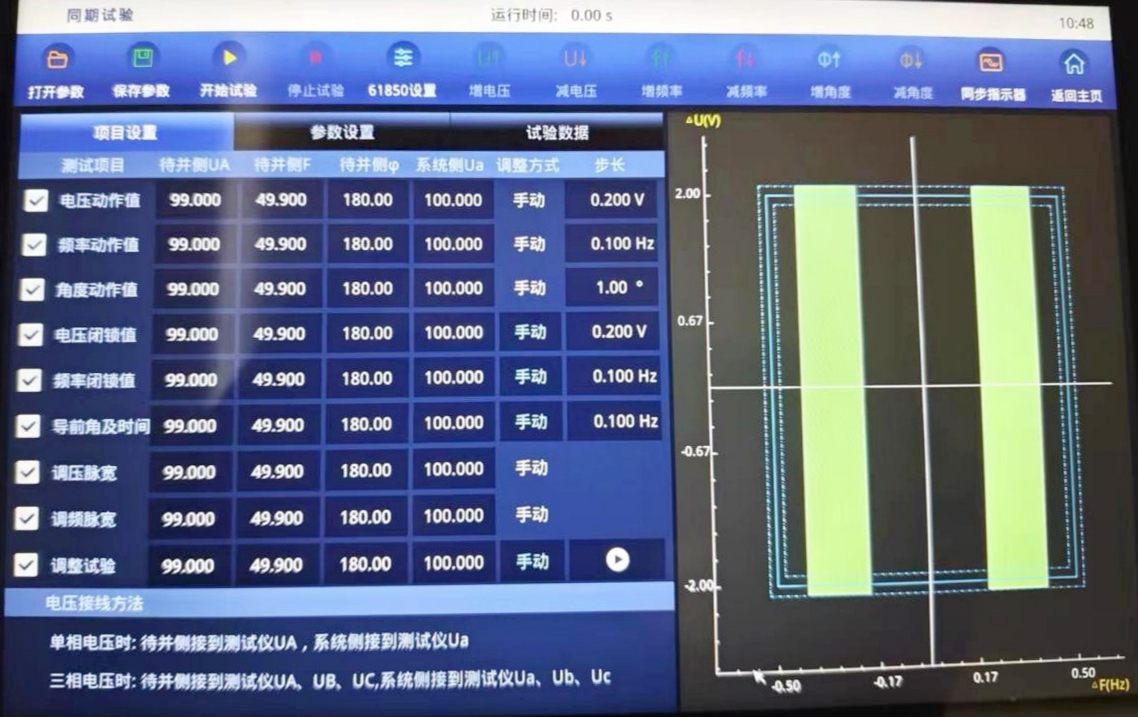

打開繼保之星-Z70 主界面，選擇同期試驗模塊。 先設待并側電壓V1為90V，不滿足同期條件。 設待并側頻率F1和相位中1滿足同期條件，可設與系統側頻率接近如49.9Hz、相位任意，同時設置一定的“變電壓步長”。 開始試驗后，按步長增電壓/減電壓按鍵，改變電壓至同期裝置動作。
試驗時若頻率不相等，可切到“試驗數據”界面等待“待并側”和“差值”欄中的角度不斷變化。 如果按“同步指示器”按鍵，打開的同步窗口中能觀察到待并側電壓矢量在不斷旋轉且長度在變化。 如果兩側頻率相等，待并側電壓矢量不旋轉，僅長度變化。 當同期三個條件： 電壓、頻率和相角均滿足要求，即待并側與系統側的電壓矢量接近到允許范圍內，同期裝置將會發出口信號。 測試儀記錄動作時的壓差、頻差和角差。
注： 系統側電壓的頻率為固定值50Hz，角度為0°，電壓默認值為100V，可調整。
以上是同期電壓值試驗方法，其他同期相關試驗可在該模塊完成。 進行同期試驗測試時，按下同期裝置的啟動按鈕開始，試驗前需查找裝置上的同期啟動信號輸入端子，引出兩根線。 開始試驗后，先短接兩根線以啟動同期裝置。 另外，部分同期裝置可以設置同期時間，試驗時如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發告警信號，此時應再次按下同期啟動按鈕或短接上述兩根線以再次啟動同期裝置。
