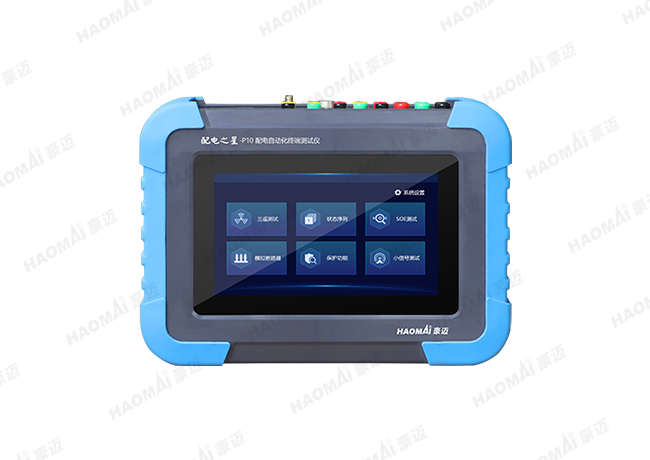

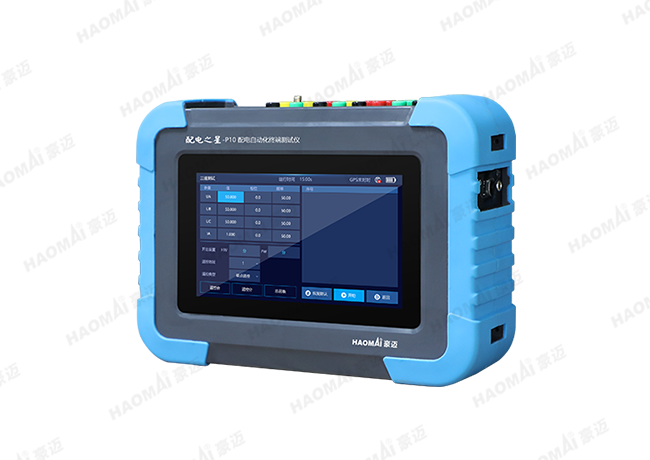

配電之星-P10 配電自動化終端測試儀
——超長續航、便攜式模擬斷路器、小信號輸出、GPS同步饋線測試、三遙規約驗證

基于配電網行業相關標準設計開發,遵循國內行業檢測大綱標準,主要用于現場二次回路運維檢修,特別是配電終端FTU、DTU安裝前后的快速調試驗收工作。設備具備常規信號和小信號輸出,滿足配電終端對電磁式和電子式信號混合輸入信號需求,支持IEC101/104規約測試和驗證,獨立模擬斷路器功能,對配電終端保護動作邏輯進行驗證,內置高精GPS多臺同步功能,支持電壓時間型、電壓電流型、自適應綜合型等就地型饋線自動化測試。內置大容量鋰電池供電,超長續航持續輸出,體積小、重量輕、操作簡便,滿足現場運維需求。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 掌上型配電儀,體積超小,超長續航,輕松攜帶
  • 內置模擬斷路器,兼容各種電壓模式,靈活可調的分閘和合閘時延
  • 具備3電壓和1電流常規交流輸出,電壓 3×264V/路,電流 0~10.0A
  • 集成3路高精度小信號輸出,滿足各場景應用
  • 內置功能全面:三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
  • 支持GPS多臺同步仿真,滿足現場FA饋線自動化測試
  • 支持IEC101、IEC104通信規約測試和驗證
  • 完善可靠的短路、過流、超時、過溫等自保護措施,保證儀器使用安全
  • 7寸觸摸彩屏,操作簡單,方便高效
  • 大容量電池供電,續航時間不小于8小時
  • 僅重2.5kg,運維好助手
技術參數

供電電源

內置鋰電池,外接充電器

續航時間不少于8小時

電流輸出

通道與幅值 1×10A

輸出時間     不限(0~1.2A),300s(1.2~6A),45s(6~10A)

輸出精度     ±0.1%

輸出頻率     10~650Hz可調,分辨率0.01Hz

輸出相位     0~360°,分辨率0.2度

電壓輸出

通道與幅值    3×264V

輸出精度      ±0.1%

輸出頻率      10~650Hz,分辨率0.01Hz

輸出相位      0~360°,分辨率0.2度

輸出時間     連續輸出

小信號輸出

通道與幅值    3×10V

輸出精度      ±0.1%

輸出頻率     10~650Hz,分辨率0.01Hz

輸出相位     0~360°,分辨率0.2度

輸出時間     不限時

帶載能力    ≥50mA

通信接口

網口          RJ45×1(10/100M自適應)

同步對時   北斗、GPS

串口        RS232和RS485各一路

串口波特率   300~115200bps

開出

開出數量         2路

模擬斷路器功能     支持

開出特性        空接點,不分極性,不同步誤差:≤0.1ms

SOE測試       兩路輸出間隔時間誤差≤0.2ms,支持≤5ms分辨率測試

防抖測試        分辨率≤0.2ms,支持10~1000ms防抖測試

其它測試       支持雪崩測試、風暴測試、位置模擬測試

開入

開入數量        2路

開入特性         空接點或帶電位(自適應),分辨率0.1ms

計時范圍        0.1ms~9999.999s

計時誤差       ±1ms

模擬斷路器

模擬斷路器功能   采集配電終端跳合閘和分閘信號,裝置智能控制輸出遙信合位和分位給配電終端,完成斷路器模擬

遙信誤差       空接點,不分極性,不同步誤差:≤0.1ms

遙信同步性     兩路輸出間隔時間誤差≤0.2ms

開入硬節點     分辨率≤0.2ms,支持10~1000ms防抖測試

分合閘延時     0~1000ms

航插接口     支持

規格

尺寸          256×188×76mm³(×寬×高)

重量          2.5kg

?
