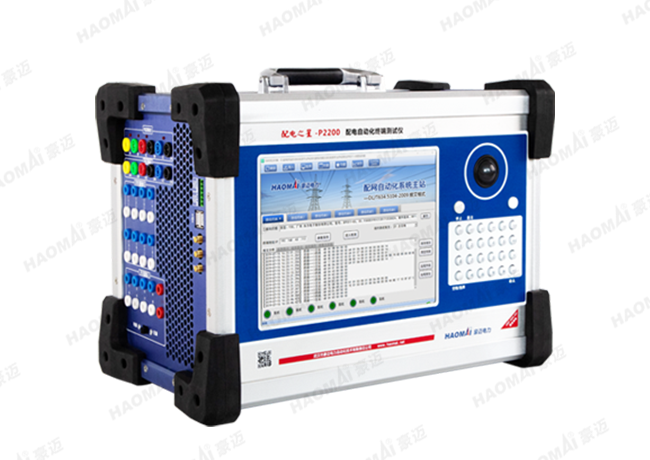

配電之星-P2200A1/A2 配電自動化終端測試儀
——4U4I/8U8I 輸出,滿足電網測試規范要求,便攜式設計

設計最大528V電壓輸出、支持任意一路100A輸出;可對配電自動化終端(FTU 、DTU)及饋線自動化(FA)進行全功能測試;簡潔直觀的操作界面,豐富全面的測試功能,穩定高效的硬件平臺,便攜耐用的整機設計。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 自動化測試解決方案:實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試, 精度高,速度快, 運輸方便
  • 可擴展為8U8I輸出,完成20倍(100A)大電流沖擊測試
  • 對配電自動化終端設備(DTU 、FTU)一鍵自動化聯調測試, 無需人工干預
  • 完善的虛擬主站和監視主站功能,在單機模式下完成通訊、聯調對點等功能測試
  • 不停電的狀態下,實現多點的DTU/FTU及TTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試
  • 可針對不同終端自定義測試方案庫,測試時智能匹配、一鍵測試,并生成標準測試報告
  • 支持IEC101、IEC104等通訊規約 ,一鍵導入各大配電自動化終端廠家的規約點表
  • 可讀取故障錄波數據文件,回放故障波形情況下的動作行為及反演功能
  • 4路(A1)/8路(A2)264V電壓、4路(A1)/8路(A2)30A電流輸出(任意一路短時100A輸出),精度可達0.05級
  • 4路(A1)/8路(A2)電壓,4路(A1)/8路(A2)電流采樣,采樣精度可達0.5%
  • 8路開入,8路開出;開出速率可達0.1ms;開入支持自適應的有源與無源輸入
  • 提供網口、串口232/485、USB、GPS、WiFi、4G等多種通訊接口
  • 提供1路0~60V直流電壓輸出;1路4~20mA直流電流輸出

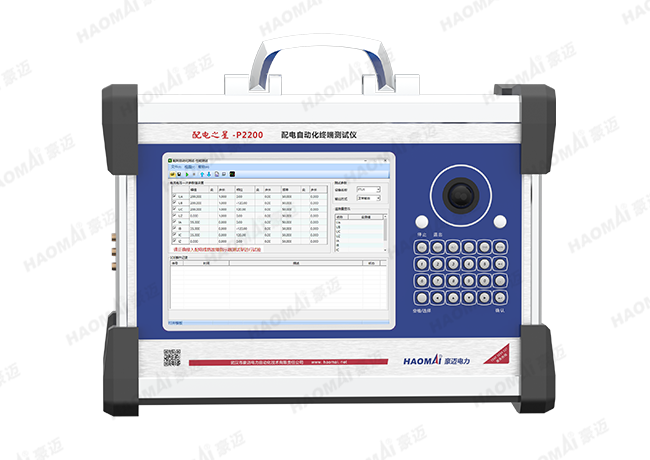

  • 9.7寸超大Windows操作界面, 布局合理,操作方便
技術參數

P2200A1(A2)交流電流輸出

電流輸出幅值

4(8)×30A/相

電流輸出范圍

0~100A(短時100A)

準確度

0.05%RG

P2200A1(A2)交流電壓輸出

電壓輸出幅值

4(8)×264V/相

電壓輸出范圍

0~528V

準確度

0.05%RG

開關量輸出

通道數

8組快速開出

開關量輸入

通道數

8路(電氣隔離)

供電電源

額定電壓

AC 220V

P2200A1(A2)錄波電壓電流采樣

電壓采樣通道

4(8)路(0~264V)

電流采樣通道

4(8)路(0~30A)

測量精度

±0.5%

直流信號輸出

直流電壓幅值

0~60V

直流電壓測量精度

±0.1%

直流電流幅值

4~20mA

直流電流測量精度

±0.02

P2200A1(A2)通信接口

4G通信; WIFI通信; GPS對時;B碼對時(A2)

1(2)個RS232、1(2)個485接口,用于規約通信

2(3)個10/100MRJ45網口,用于連接PC和配電終端

?
