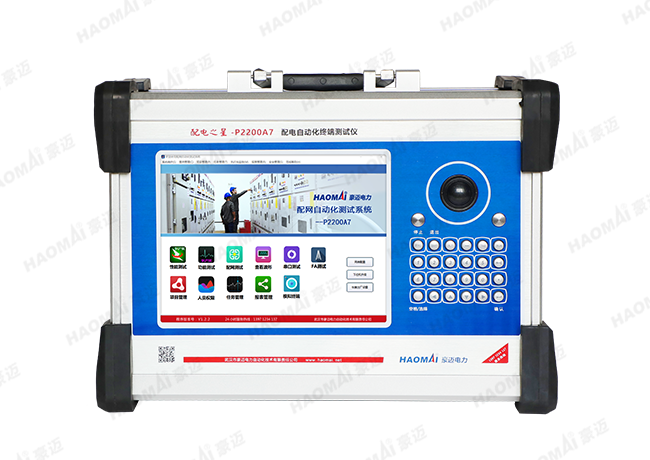

配電之星-P2200A7 配電自動化終端測試儀
——4U4I 輸出,內置大容量鋰電池,便攜式設計

基于配電網行業相關標準進行設計開發,用于現場二次回路運維檢修,同時可以滿足國網配電終端入網檢測大綱要求。支持IEC101/IEC104規約快速閉環測試,輕松實現倉庫批量化調試任務,裝置采用內置大容量鋰電池供電方式,在不插電情況下可正常使用不小于8小時。最大528V電壓輸出、任意一路不小于10A輸出;能夠?qū)ε潆娊K端保護動作邏輯進行驗證,內置高精度GPS同步功能,全面支持電壓時間型、電壓電流型、自適應綜合型等就地饋線自動化測試。兩路直流電源滿足不同場景終端應用,裝置支持8路故障錄波和故障反演功能。簡潔直觀的操作界面,豐富全面的測試功能,自動測試項目高達96項,一鍵自動測試、自動比對驗證、自動生成測試報告等。穩定高效的硬件平臺,便攜耐用的整機設計,擴展協議便捷,支持4G安全加密模式下實現遠程主站對點以及自動化閉環測試。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 內置大容量鋰電池,特別適合取電困難現場,在不插電情況下可正常使用不小于8小時,持續輸出5A至少4小時以上
  • 對配電自動化終端設備(DTU 、FTU)一鍵自動化聯調測試, 無需人工干預
  • 完善的虛擬主站和監視主站功能,在單機模式下完成通訊、聯調對點等功能測試
  • 具有GPS同步對時功能,實現不停電的狀態下,多點的DTU/FTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試
  • 可針對不同終端自定義測試方案庫,測試時智能匹配、一鍵測試,并生成標準測試報告
  • 支持IEC101、IEC104等通訊規約 ,一鍵導入各大配電自動化終端廠家的規約點表
  • 可讀取故障錄波數據文件,回放故障波形情況下的動作行為及反演功能
  • 4路264V電壓、4路10A電流輸出,精度可達0.1級
  • 4路電壓,4路電流采樣, 采樣精度可達0.5%
  • 8路開入,8路開出;開出速率可達0.1ms;開入支持自適應的有源與無源輸入

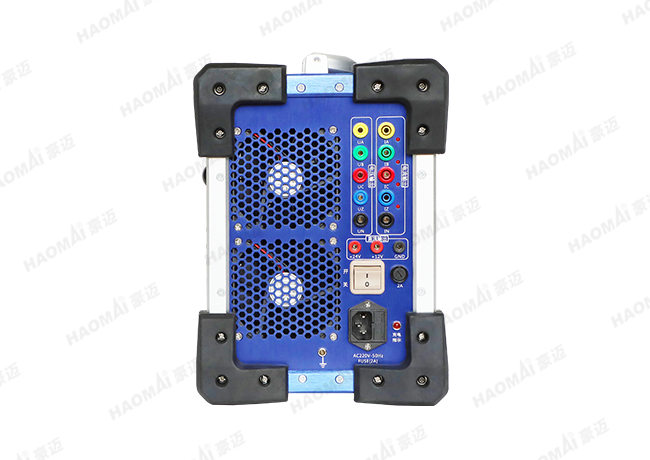

  • 提供網口,串口232/485,USB,GPS,WiFi、4G等多種通訊接口
  • 提供2路直流電源給外部終端使用
  • 內置兩路直流12V/24V輔助電源供終端及現場運維使用
  • 支持就地饋線自動化分段模式和聯絡模式下的一鍵自動化測試功能
  • 支持標準的COMTRADE格式波形錄波和反演
  • 軟件兼容性高,可根據硬件情況免費升級最新版軟件
技術參數

供電電源和環境要求

供電范圍

AC 100V~240V

電池續航時間

4h

交流電流輸出

4路電流輸出幅值

4×10A/

準確度

0.1%RG

交流電壓輸出

通道數

4

4路電壓輸出幅值

4×264V/

電壓輸出范圍

0~528V

準確度

0.1%RG

開關量輸出

通道數

8組快速開出

開關量輸入

通道數

8電氣隔離)

錄波電壓電流采樣

電壓采樣通道

4路(0~264V)

電流采樣通道

4路(0~10A)

測量精度

±0.5%

直流輔助電源

通道數量

212V、24V各一路

通信接口

4G通信; WIFI通信; GPS對時

1個RS232、1個485接口,用于規約通信

2個10/100MRJ45網口,用于連接PC和配電終端

?
