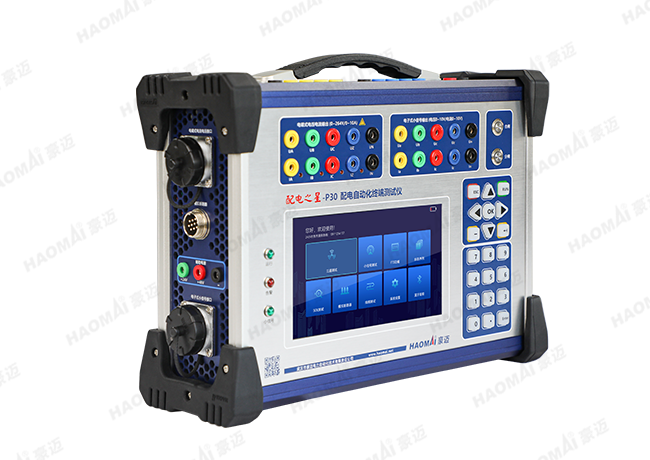

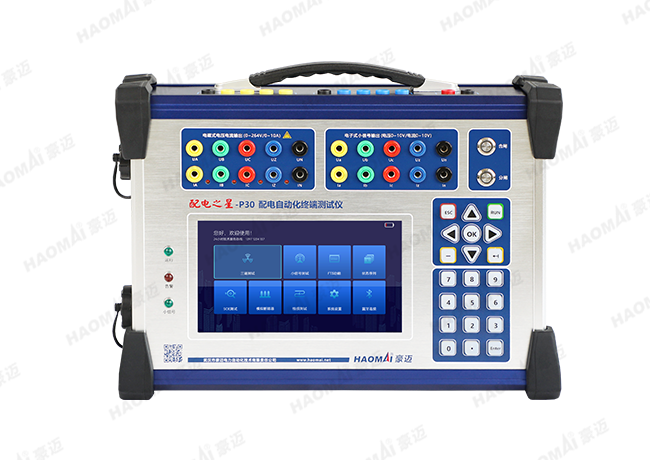

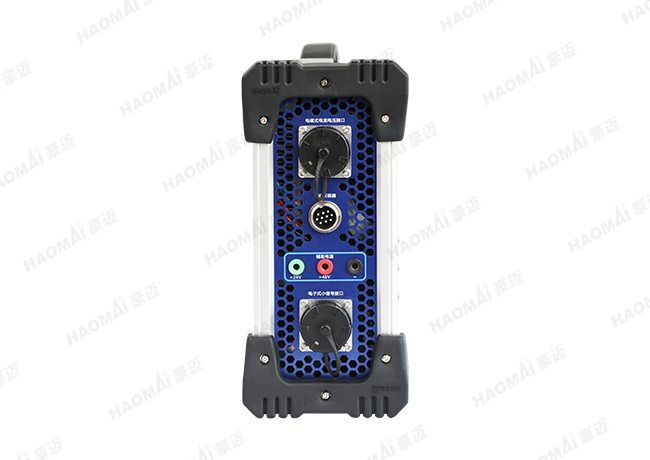

配電之星-P30 配電自動化終端測試儀
——更專業的電磁式、電子式、數字式一體多信號配電終端運維工具

測試儀采用2021年一二次融合標準化柱上斷路器及環網箱入網專業檢測標準開發設計,硬件全采用國產化。集成電磁式、電子式、數字式配電終端測試于一體的高精度測試儀,支持常規信號和小信號混合輸出。適應于站所終端、饋線終端、一二次融合饋線終端等全類型配電終端設備試驗檢測,主要用于現場二次回路運維檢修,特別適合配電終端FTU、DTU安裝前后的快速調試驗收工作。支持IEC101和IEC104規約驗證是否符合要求,獨立模擬斷路器功能,能夠?qū)ε潆娊K端保護動作邏輯進行驗證,內置高精GPS多臺同步功能,全面支持電壓時間型、電壓電流型、自適應綜合型等就地型饋線自動化測試。裝置內置大容量鋰電池,超長續航持續輸出,體積小巧、重量輕,操作簡便,完全滿足現場運維需求。具備電壓、電流輸出、開入開出等接口,可對配電終端進行部分性能測試。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 運維好助手,體積超小,僅重5.5kg,易用高效,減少巡檢維護時長
  • 大容量電池供電,續航時間不小于12小時
  • 內置模擬斷路器,兼容各種電壓模式,靈活可調的分閘和合閘時延
  • 4路電壓,4路電流輸出,相電壓264V,相電流30A ,集成8路高精度小信號輸出,滿足各場景應用
  • 具備FT3數字信號輸出,采集終端控制回路動作時間檢測
  • 內置功能全面:三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
  • 易懂易操作的系統,7寸觸摸彩屏,簡潔流暢
  • 支持GPS多臺同步仿真,滿足現場FA饋線自動化測試
  • 支持IEC101、IEC104通信規約測試和驗證
  • 新型高保真線性功放,輸出精度高
  • 完善可靠的短路、過流、超時、過溫等自保護措施,保證儀器使用安全
技術參數

電壓模擬量輸出

輸出路數

UA、UB、UC、UZ

額定值

57.735V/100.0V/220.0V

單相輸出范圍

0~264.0V

輸出精度

≤±0.05%RG

諧波次數

2~24次,諧波幅值:0~100%基波幅值

電流模擬量輸出

輸出路數

IA、IB、IC、IZ

額定值

1.0A/5.0A

單相輸出范圍

0~10.0A

輸出精度

≤±0.05%RG

諧波次數

2~24次,諧波幅值:0~100%基波幅值

狀態量輸入

通道數

4路(電氣隔離)支持有源和無源

狀態量輸出



通道數

4組快速開出

EVT小信號輸出

輸出路數(獨立通道)

Ua、Ub、Uc、Uz

額定值

相電壓 3.25/√3V、零序電壓:6.5V

單相輸出范圍

0~10.0V

帶載能力

≥50mA

輸出精度

≤±0.05%RG

諧波次數

2~24次,諧波幅值:0~100%基波幅值

ECT小信號輸出

信號類型

電壓信號輸出

輸出路數(獨立通道)

Ia、Ib、Ic、Iz

額定值

相電流 1.0V、零序電流 0.2V

單相輸出范圍

0~10.0V

帶載能力

≥50mA

輸出精度

≤±0.05%RG

諧波次數

2~24次,諧波幅值:0~100%基波幅值

FT3 數字信號輸出

單相輸出范圍

4路電壓0~264.0V,4路電流0~30A

協議依據IEC 60870-5-1的FT3格式擴展數據通道來實現

相位輸出范圍

-360°~360°可調

電壓電流頻率

10~650Hz

直流輔助電源

24V和48V一路

模擬斷路器功能

采集配電終端跳合閘和分閘信號,裝置智能控制輸出遙信合位和分位給配電終端,完成斷路器模擬過程

模擬主站功能

采用DL/T 634.5101和DL/T 634.5104等通信規約,實現對配電自動化終端的“遙測”“遙信”“遙控”、參數遠程調閱與配置、SOE事件、告警管理、對時等功能進行測試

標準時鐘

支持GPS/北斗同步授時,具備SNTP/NTP對時功能

內置工控機

內置計算機控制、支持云遠程同步聯機控制

獨立輔助直流

24V和48V兩路獨立輸出,輸出功率≥30W

保護功能

支持過熱、電壓源短路、電流開路等告警保護功能

APP遠控

支持通過遠程APP控制測試儀同步輸出

通訊接口

藍牙通訊1個,RJ45類型網口1個、RS232串口1個

授時同步

GPS/北斗

FT3輸出

電口1個

供電方式

內部鋰電池供電(不可拆卸),外接充電器,充電器供電范圍為100V~240VAC

尺寸

321×105×223mm³(長×寬×高)

重量

≤5.5kg



?
