配網自動化終端互感器測試技術
發布時間：2024/10/25武漢市豪邁電力自動化技術有限責任公司


?配電自動化快速發展對配電安全性、可靠性提出了新的更高要求，配電系統的日常運行和維護工作成為重中之重。 配網終端互感器數量龐大，廠家眾多，運維繁瑣，部分用戶根據年限定期更換或者出現故障后再更換，缺少預判性或造成浪費，一定程度上影響了配電系統運行穩定性。


某供電公司主站經常收到保護告警信號，經分析排查可能是電流互感器存在問題，對發生過開關誤發信、漏發信類似問題的25個CT參數進行測試，其中18個CT存在明顯缺陷，另外7個CT曾經更換過但仍存在隱患。
此次使用CTP-220 互感器測試儀完成所有互感器綜合特性測試，該款測試儀采用最新方波法技術，測試時間較傳統測試儀大約縮短50%，可完成保護類、計量類、TP類等各類型CT的勵磁特性、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試，可進行各類PT電磁單元的特性測試，能應對拐點高達30kV的CT測試，接線簡單，一鍵測試，高效穩定。 設備自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等參數，軟件自動進行數據分析，并生成測試報告。

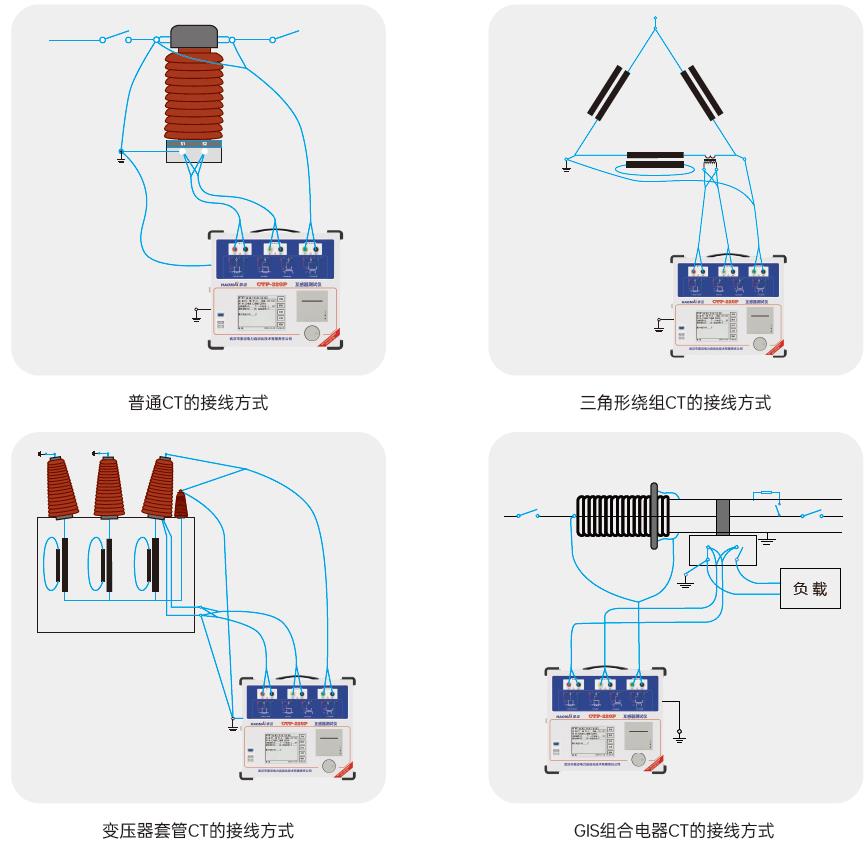

△ CTP互感器測試儀接線示意圖



為進一步提高配網專業互感器測試技術技能，該供電公司此次組織配網自動化專業培訓，特開設互感器技術相關課程。 武漢豪邁受邀與現場技術人員深入交流互感器原理、互感器測試技術以及測試結果分析等，現場反響熱烈，大家結合運行維護中遇到的問題踴躍提問，主要圍繞準確現值系數、拐點電壓、誤差曲線、二次負荷等問題展開激烈討論，碰撞出思維的火花，收獲滿滿。



試驗結果分析：
  • 準確限值系數（ALF）判斷： 實測值大于或等于額定值。

對于保護類CT，額定準確限值一次電流與額定一次電流之比，即5P10、10P20，P值后面是準確限值系數，常見準確限制系數為5、10、20、25、30、40。

  • 勵磁特性判斷： 拐點電壓大于極限電動勢。
拐點即伏安特性曲線（鐵芯磁化曲線）飽和點，拐點電壓增加10%時，拐點電流增加50%，要求拐點電壓大于極限電動勢，按照要求K= √2 。 配網系統要求CT拐點電壓大于極限電動勢，若不滿足條件可能出現不符合復合誤差要求，CT在線性段工作，造成誤動等。

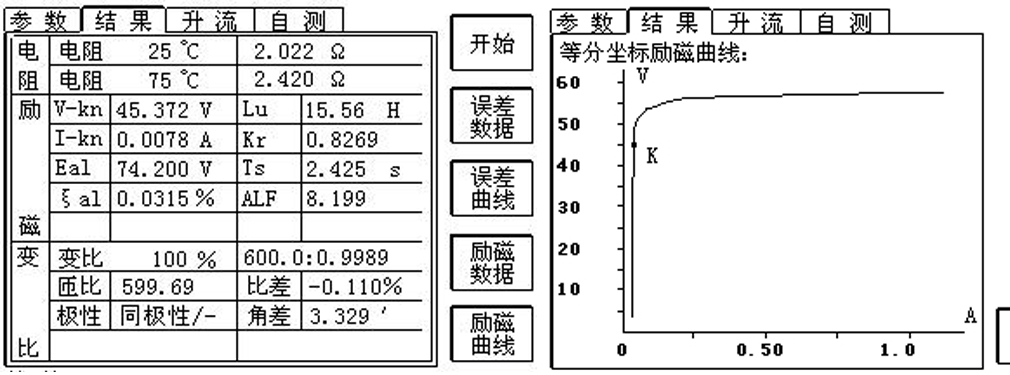

△ 勵磁特性結果

  • 誤差特性曲線判斷： 實測值遠小于計算值（誤差曲線）。

滿足5%（10%）誤差前提下最大允許的二次阻抗值，通常要求實測值遠小于計算值（誤差曲線），若不滿足要求可能出現誤差過大，保護誤動。

  • 二次負荷測試判斷： 實測二次負荷小于額定容量。
反映CT 帶負載能力，實測二次負荷小于額定容量。 若不滿足要求可能出現CT本體燒壞甚至發生越級跳閘。

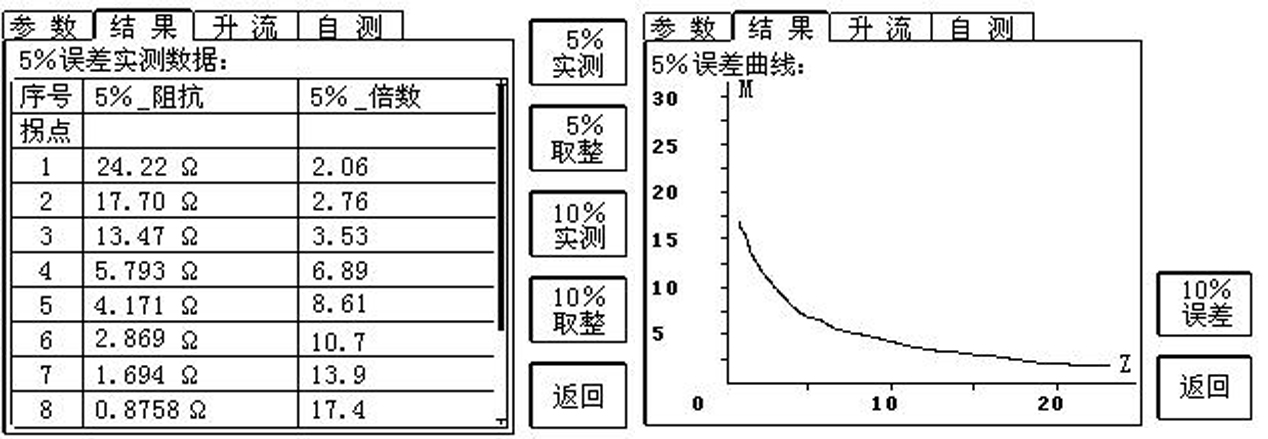

△ 誤差特性結果


?
