配網系統主要包括35kV降壓變壓器、10kV配網電源分配和220kV生活用電系統等，其綜合自動化程度關系到用電安全、用電質量、節能用電、分布式能源等多方面。 配電自動化是一項系統工程，完整的配電自動化系統主要包含四個環節： 供電網絡、遠動系統、通信系統、主站網絡等。
1、遠動終端設備： 主要負責與配電設備終端進行通信，實現對配電設備的監測和控制。 遠動終端設備包括主站終端和 分站終端 ，分別負責與配電設備和上級調度的通信。
2、電力監測裝置： 主要用于對配電設備電能參數進行監測和采集，如電流、電壓、功率因數等，以便實時獲取配電設備的運行狀態并將數據傳輸給遠動終端設備。
3、保護裝置： 主要用于對配電設備進行保護，在設備出現故障時及時切除故障設備，確保電力系統的安全運行。 常見的保護功能包括過流保護、短路保護和接地保護。
4、自動化開關設備： 主要用于對配電設備的遠程控制和操作，包括但不限于開關柜、負荷開關、斷路器等。
5、通信設備： 主要用于配電自動化系統中各個設備之間的通信，包括但不限于無線通信設備和有線通信設備，負責數據傳輸和信息交互。
以上設備與 智能電能表、 配電自動化終端、 無線通信模塊、 數據采集器 和 分段器 等，共同構成了配電自動化系統。
配電自動化終端按類型主要分為DTU、FTU和TTU。 DTU主要是站所和環網終端，F(xiàn)TU主要是柱上斷路器終端，TTU主要是變壓器終端。

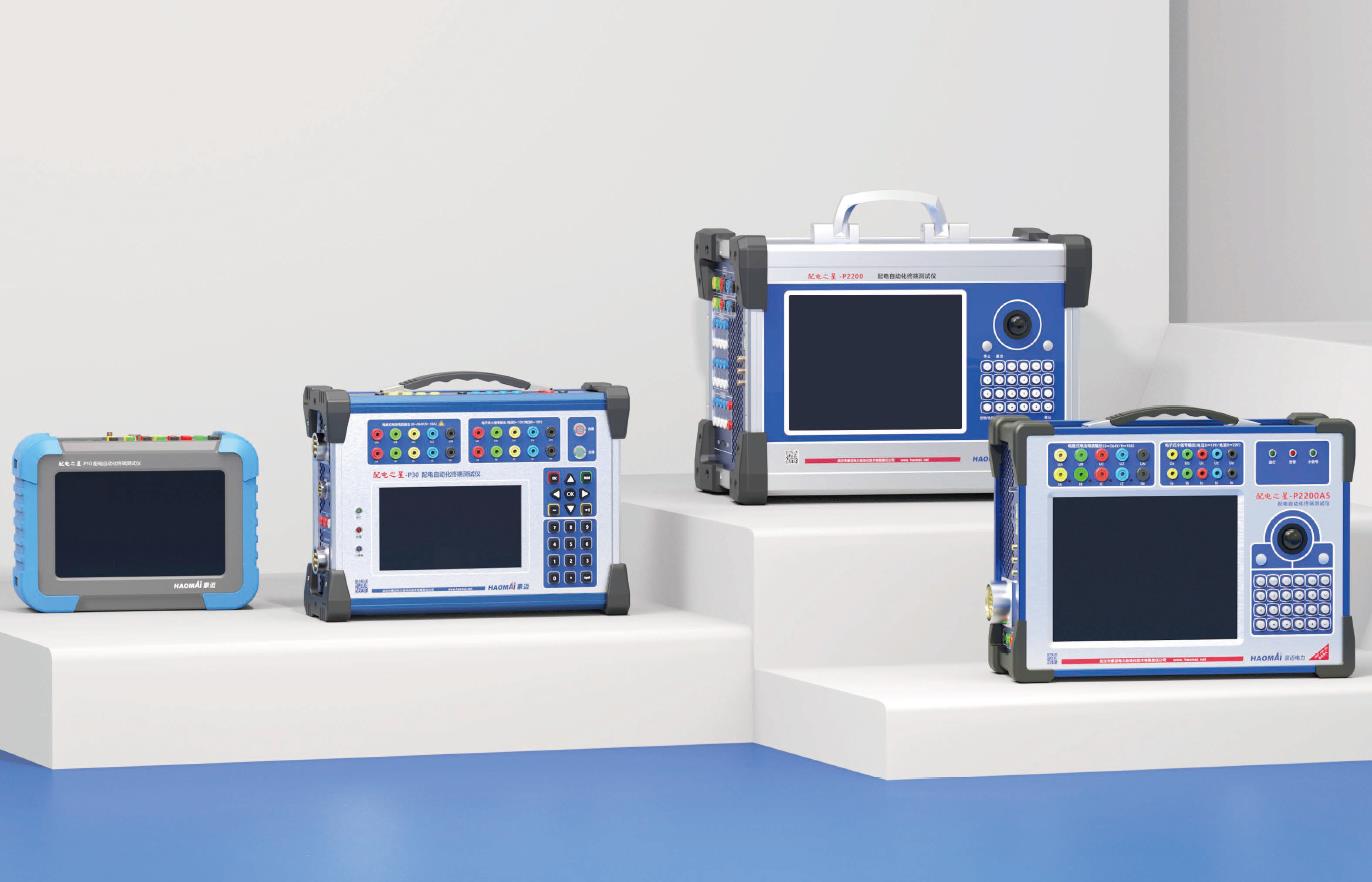

配電之星系列配電自動化終端測試儀 適用于站所終端、饋線終端、一二次融合饋線等全類型終端設備試驗檢測，集成電磁式、電子式、數字式配電終端測試于一體，支持常規信號和小信號混合輸出，驗證IEC101和IEC104規約是否符合要求，對終端保護動作邏輯進行驗證。 不停電狀態下實現多點終端的同步故障模擬，配合主站進行故障區域判斷，故障隔離和供電恢復策略的執行，實現完整的饋線自動化功能測試。
加密芯片解密： 用電科院測試UK，通過軟件提取終端測試密鑰，將密鑰文件發往電科院進行解密。
主站進行對應的通道建設： 需要對應終端的所屬線路，與終端統一點表，確定好對應的規約通信。
終端根據調試要求配置參數： 與主站統一點表，通信規約一致，對終端進行電科院正式UK認證。
通信需要主站和終端通信IP保持一致： 通信分為有線通信和無線通信，有線通信為光纖通信，終端和主站通道配置相應的光纖通信IP和網關。 無線通信通過無線通信模塊，配置相應的通信配置，主站通道配置無線通信模塊獲取無線卡的IP，通信部分配置呼應。

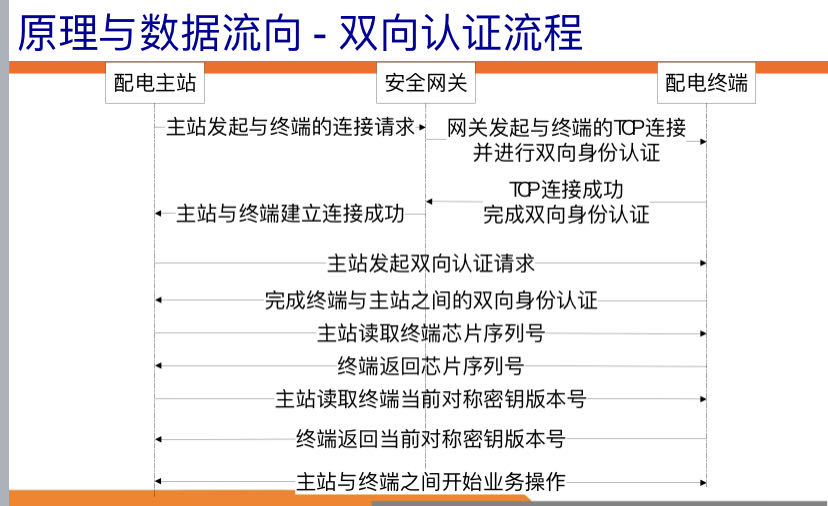

主站通道和終端參數配置完成后進行初步的通信互通。 以無線IEC101通信規約為例，主站對終端下發網關認證，終端回復主站網關認證通過，然后進行證書認證通過，主站獲取終端芯片序列號，終端回復芯片序列號，回復密鑰并上線，此時終端和主站數據通信正常，即主站與終端完成雙向認證流程。
1）主站從配電加密認證裝置（加密機）獲取主站隨機數R1發送給終端。
2）終端獲取隨機數R2，將R1+R2簽名后發送給主站，同時終端保存R1。
3）主站用終端證書驗證終端簽名的有效性，完成主站對終端的身份認證，然后主站對終端隨機數R2簽名，將簽名結果發送給終端。
4）終端用主站證書驗證主站簽名的有效性，完成終端對主站的身份認證，將認證確認信息發送給主站。
注： 以上報文分析主要參考紅色標記部分。
主站通道密鑰綁定，出現這種情況需要重新綁定對應密鑰。
終端正式證書未綁定，從而導致終端無法正確回復主站的證書認證。
無線通信沒有正確配置主站IP和對應的規約端口號，同時校驗位需要和終端配置一致。
配電自動化設備正常通信需要主站和現場互相配合完成，終端和主站通信環環相扣，任何一步的通信故障都可能導致整個系統的運行受阻。 配網自動對點系統中配電之星系列配電自動化終端測試儀與主站通過無線網絡協議交互，測試儀通過自動測試方案給配電終端施加不同的模擬量和狀態位置，主站監視到終端行為后，通過主站安全接入?yún)^(qū)，由無線4G專用網絡傳輸給測試儀進行處理和運算，完成遙信、遙測、遙控等調試，包括總召、對時、SOE調試。
-
遙信： 現場終端收到的信號是否能正常上送主站，主站通過終端上送的遙信信號來判斷現場電力設備運行情況。
-
遙測： 終端采集現場測量電壓、電流，通過線損模塊計算出終端的有功和無功狀態。 在調試階段，可以通過測試儀模擬現場實際運行情況，測試終端的遙測功能。
-
遙控： 主站通過遠方遙控操作現場終端和電力設備的運行狀態，使其滿足電力設備正常運行要求。
-
遙調： 主站遠方獲取終端運行參數，并可根據現場要求修改終端相關參數。
-
遙脈： 終端采集現場電力設備實際的用電情況及電能量上傳至主站，主站通過數據計算電能使用情況。
測試前智能匹配方案庫，測試時無需人工對點，測試完成后自動給出結論并生成電子測試報告，最后上送至主站保存。
