試驗設備： 兩臺HTA-3300 三相數字式智能大電流源、兩臺HTV-6000 三相數字式智能高電壓源、一臺YD-300E 智能電流電壓源無線遙控主機
試驗前準備： 試驗現場應無工作人員進行線路測試工作，PT不能二次側短路，CT不能二次側開路，設備接入點應有接入電源。

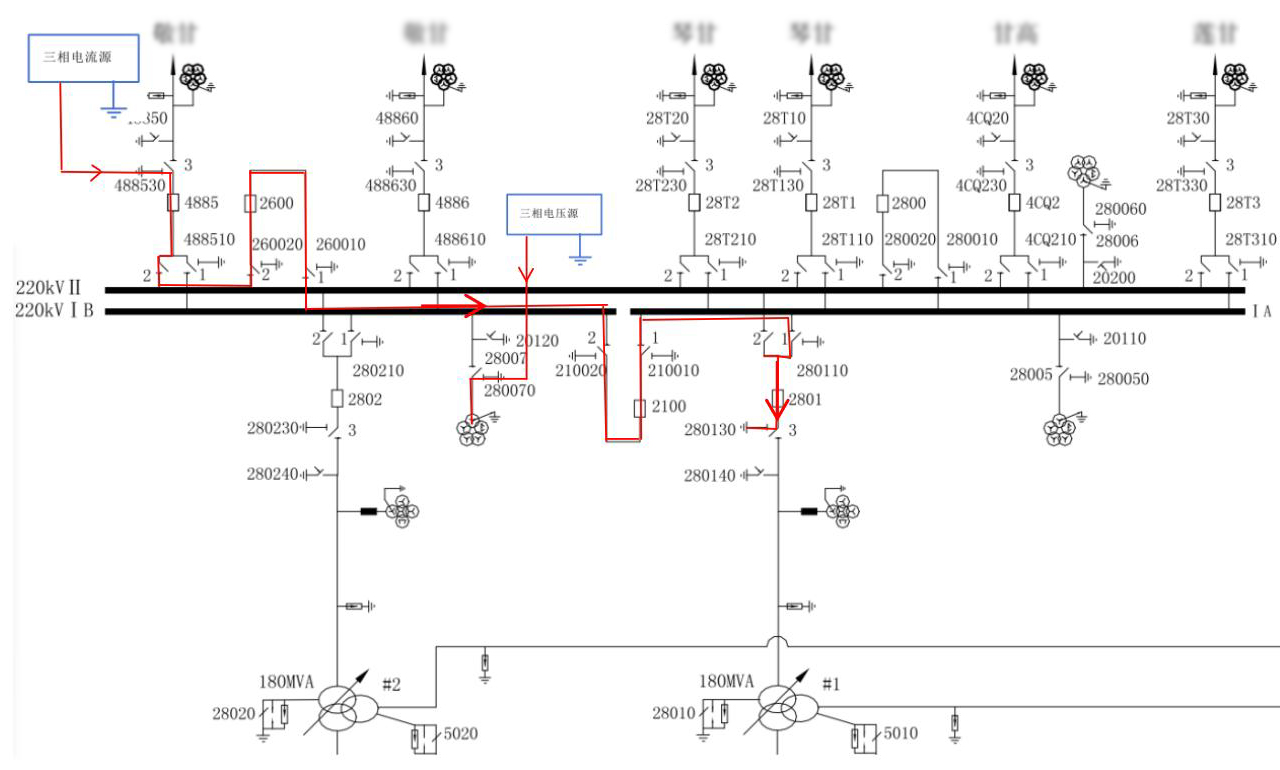

△ #1主變220kV側試驗接線示意圖
HTV-6000 三相數字式智能高電壓源試驗接線：
拆除220kVⅠ母B段壓變間隔接地閘刀（280070閘刀）的接地連接點，將電壓源輸出端子分別與Ⅰ母B段壓變電壓施加點連接，按A、B、C接地依次接入到對應端子。 上圖紅線即為三相電壓回路接線，開關、閘刀狀態如圖，斷開刀閘28007。 （短接智能終端28007輔助接點，使保護裝置能采到母線電壓）。 280070在合閘位置，28007在分閘位置。

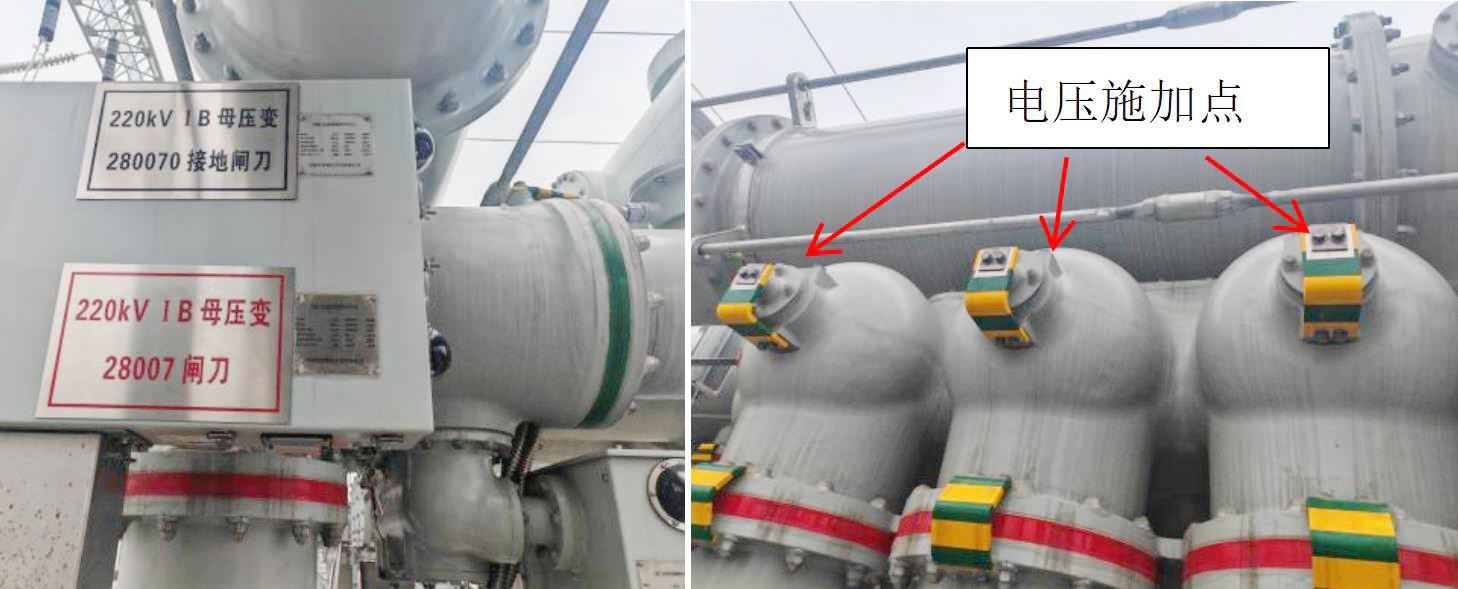

△ 220kV Ⅰ母B段壓變?nèi)嚯妷菏┘游恢?mpchecktext contenteditable="false" id="1724318389825_0.14428122814108058">

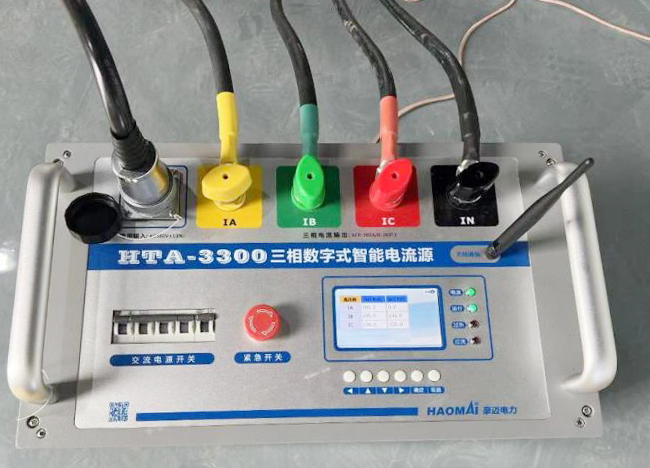

HTA-3300 三相數字式智能大電流源試驗接線：
拆除220kV 4885線路間隔接地閘刀（488530閘刀）的接地連接點，試驗前需要斷開其它電流流經回路的接地連接點，保證只有220kV #1主變間隔接地閘刀（280130閘刀）的一個接地連接點，從拆除點位置（488530閘刀）引線處將試驗線纜依次與三相電流源的A、B、C輸出端子連接，電流源的N線與接地銅排連接。 （上圖中紅線即為三相電流回路流向，開關、閘刀狀態如圖）。 488530、4885、48852、26002、2600、26001、21002、2100、21001、28011、280130在合閘位置，與220kV母線連接的隔刀均斷開，其余刀閘及地刀均在分閘位置。

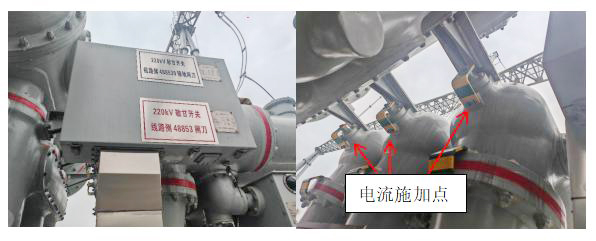

△ 220kV 4885線路間隔三相電流施加位置

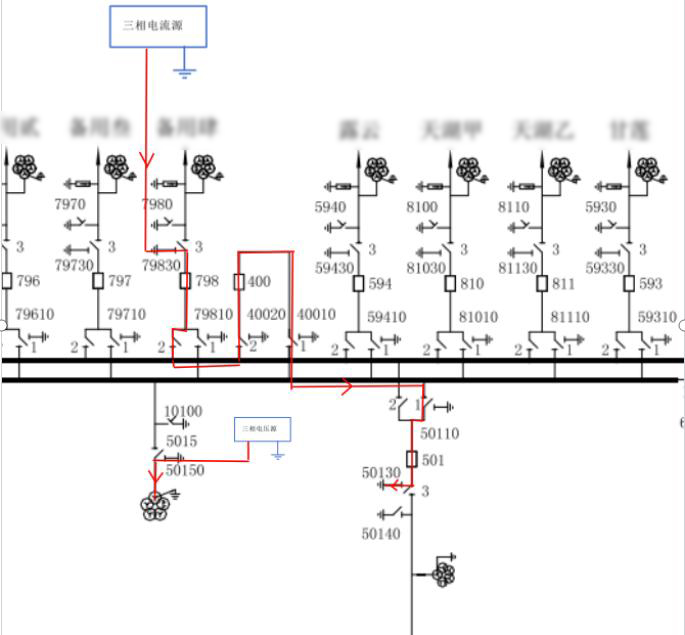

△ #1主變110kV側試驗接線示意圖
拆除110kVⅠ母A段壓變間隔接地閘刀（50150閘刀）的接地連接點，將電壓源輸出端子分別與Ⅰ母A段壓變電壓施加點連接，按A、B、C接地依次接入到對應端子，上圖紅線即為三相電壓回路接線，開關、閘刀狀態如圖，斷開刀閘50150。 （短接智能終端5015輔助接點，使保護裝置能采到母線電壓）。 50150在合閘位置，5015在分閘位置。

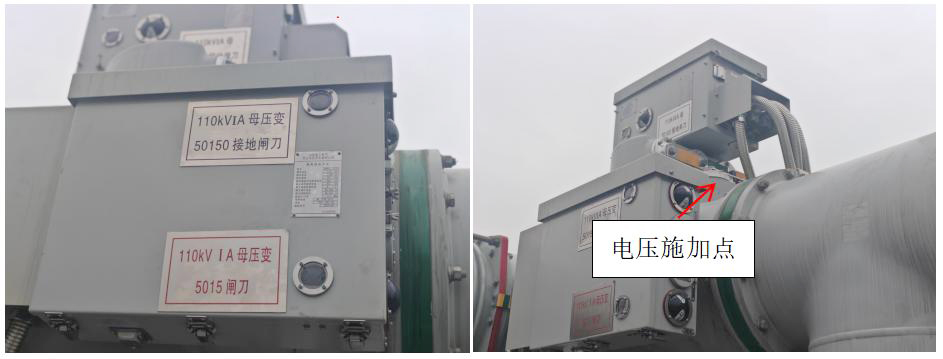

△ 110kVⅠ母A段壓變?nèi)嚯妷菏┘游恢?mpchecktext contenteditable="false" id="1724318389837_0.1509833359802939">
798開關間隔距離電源檢修箱位置較近取電方便，選取為通流點。 拆除110kV 798線路間隔接地閘刀（79830閘刀）的接地連接點，試驗前需斷開其它電流流經回路的接地連接點，保證只有#1主變110kV 間隔接地閘刀（50130閘刀）的一個接地連接點，從拆除點位置（79830閘刀）引線處將試驗線纜依次與三相電流源的A、B、C輸出端子連接，電流源的N線與接地銅排連接。 （上圖紅線即為三相電流回路流向，開關、閘刀狀態如圖）。 79830、798、7982、4002、400、4001、5011、501、50130在合閘位置，其他與110kV母線連接的隔刀均斷開，其余刀閘及地刀均在分閘位置。

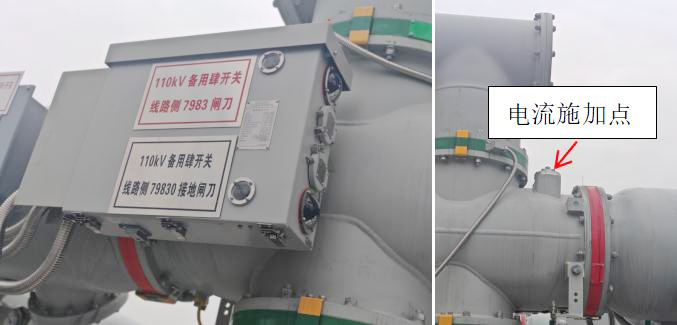

△ 110kV 798線路間隔三相電流源施加位置
220kV與110kV側電流電壓源的運行設置選擇為遙控模式，用YD-300E 智能電流電壓源無線遙控主機搜索對應設備，連接完成后設置輸出幅值與角度，返回遙控主界面，點擊開始，即可控制已連接裝置進行輸出，施加差流平衡量進行輸出。

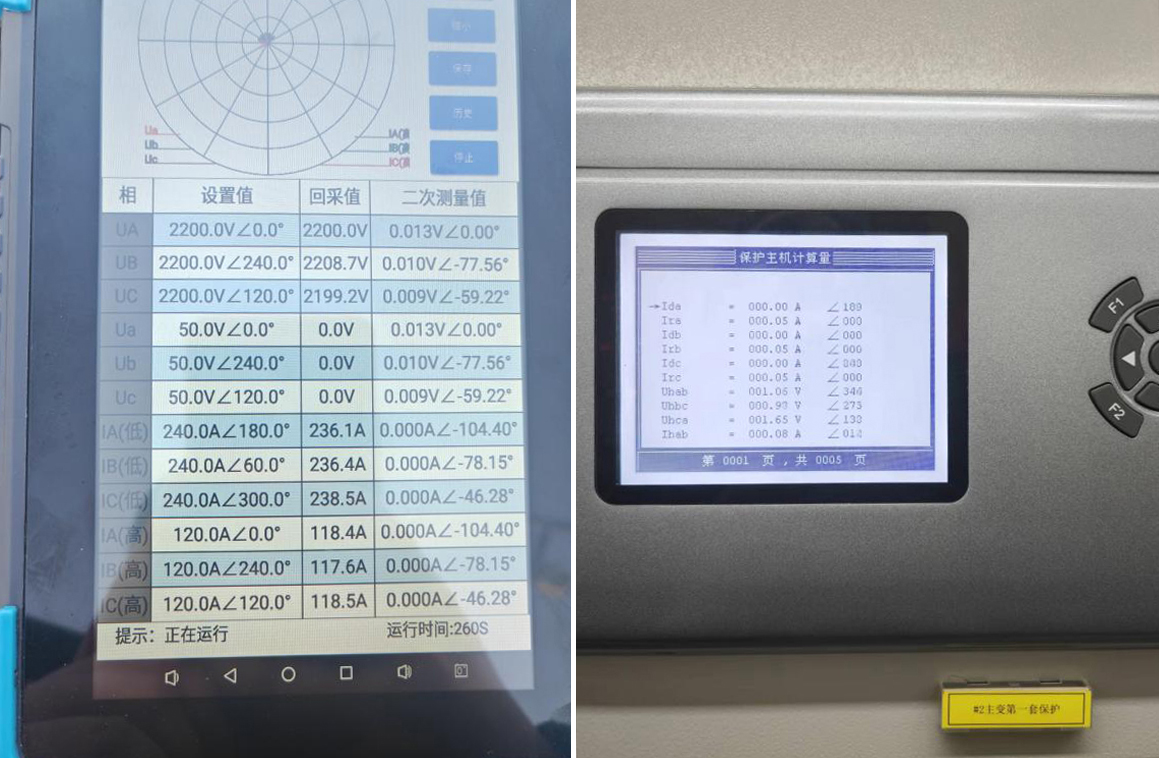

主變保護裝置顯示IA、IB、IC三相的差流均為0，制動電流為0.05A。
再施加差流疊加量進行輸出，即差流為2倍的電流加量值。

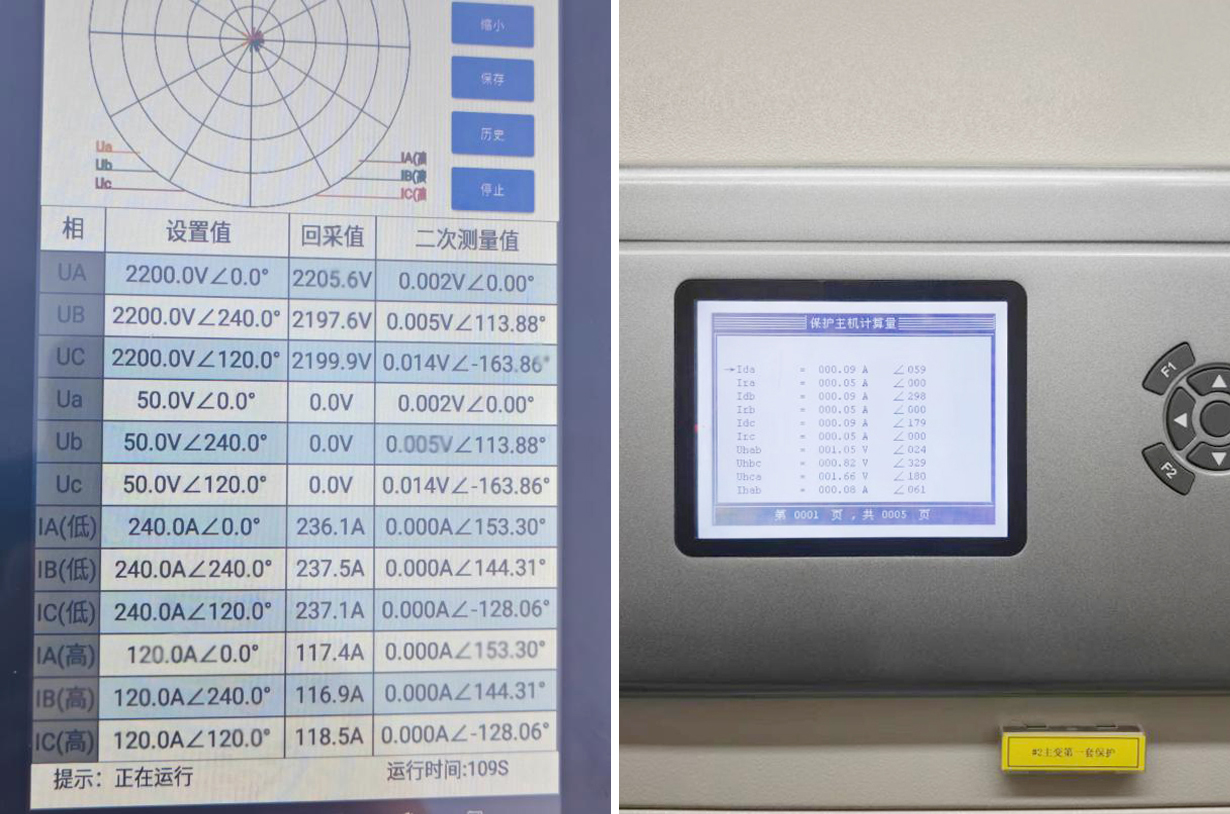

主變保護裝置顯示IA、IB、IC三相的差流均為0.09A，制動電流為0.05A。
220kV側CT變比為2500： 1，當一次側施加120A電流時，二次側電流顯示應為0.05A，因電流源接線時，兩側電流施加方向都流向變壓器，所以在110kV側電流施加240A，角度反180度時，兩側差流達到平衡為0A，制動電流為0.048A，與保護裝置上顯示結果一致。 在110kV側電流施加240A，角度與220kV側同向時，差流為兩側疊加值，即0.096A，制動電流為0.048A，與保護裝置上顯示結果一致，由此可得該變壓器220kV與110kV側向量正確。
