案例實操丨快速距離保護試驗方法
發布時間：2024/09/05武漢市豪邁電力自動化技術有限責任公司

?保護裝置： CSC-103 線路保護裝置
測試設備： 繼保之星-Z70 手持式數模一體繼電保護測試儀

快速距離保護主要根據測量故障點至保護裝置安裝地點之間的阻抗或距離確定保護裝置的動作時間，特別適用于超高壓輸電線路的近端故障保護。 當短路點距保護安裝處近時，測量阻抗小，動作時間短； 當短路點距保護安裝處遠時，測量阻抗增大，動作時間增長，保證保護有選擇性地切除故障線路，具有較高的靈敏度和可靠性。
下面介紹使用繼保之星-Z70 手持式數模一體繼電保護測試儀完成CSC-103 快速距離保護試驗，注意與距離I段試驗進行區分。

01

保護相關設置：

1） 保護定值控制字設置： （距離保護部分）
序號
定值名稱
數值
序號
定值名稱
數值
01
接地距離I段定值
6Ω
14
縱聯差動保護
0
02
接地距離II段定值
10Ω
15
距離保護I段
1
03
接地距離II段時間
0.5s
16
距離保護II段
1
04
接地距離III段定值
18Ω
17
距離保護III段
1
05
接地距離III段時間
1.5s
18
快速距離保護
1
06
相間距離I段定值
6Ω
19
零序電流保護
0
07
相間距離II段定值
10Ω
20
單相重合閘
0
08
相間距離II段時間
0.5s
21
三相重合閘
0
09
相間距離III段定值
18Ω
22
禁止重合閘
1
10
相間距離III段時間
1.5s
23
停用重合閘
0
11
負荷限制電阻定值
2Ω
24
電流補償
0
12
零序電抗補償系數
0.67
25
CT二次額定值
1A
13
零序電阻補償系數
0.67

2）保護壓板設置：
將“距離保護”軟壓板置“1”，其余功能軟壓板置“0”。

02

試驗接線：

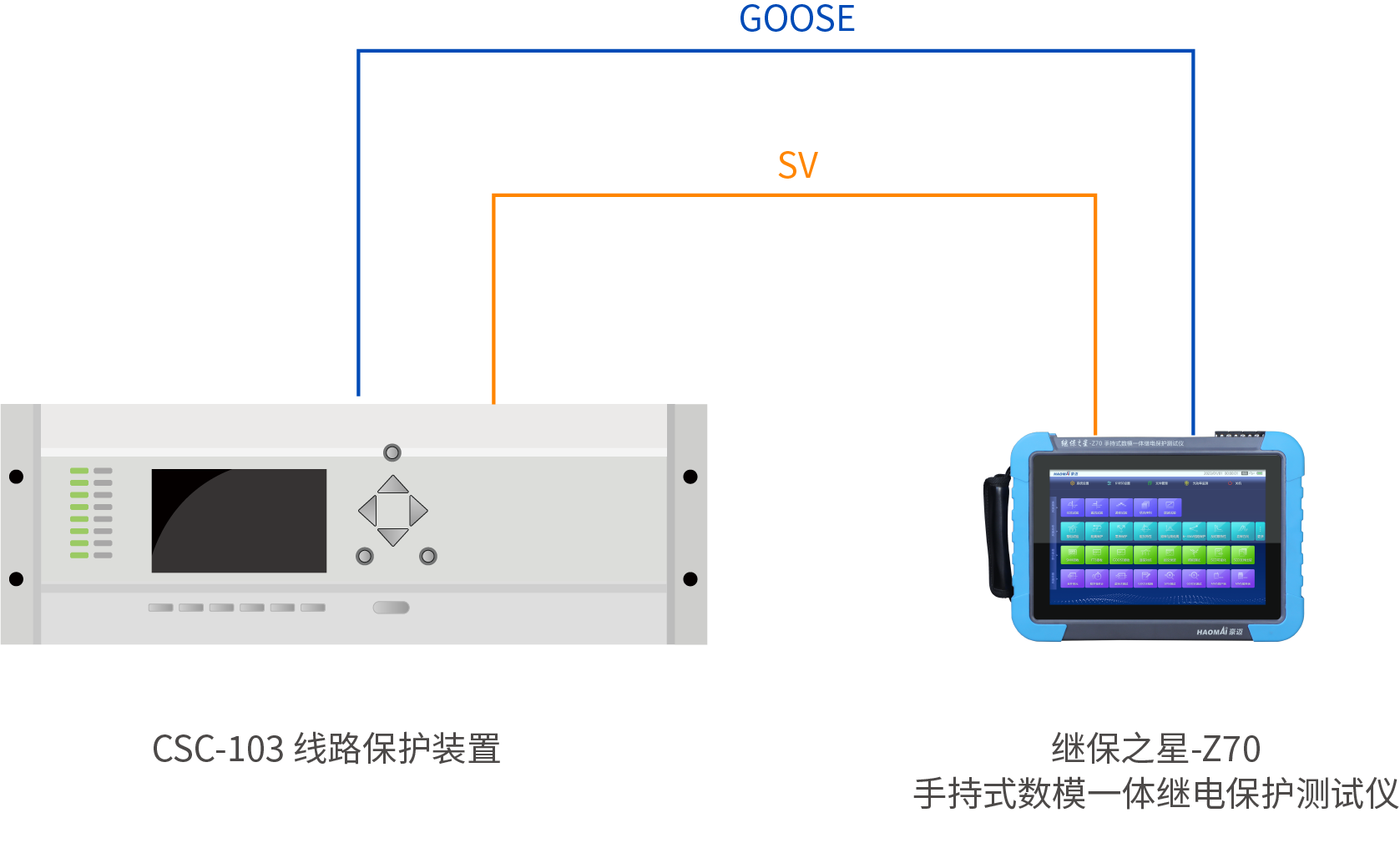

△ 接線示意圖

繼保之星-Z70 手持式數模一體繼電保護測試儀具備保護、合并單元、智能終端測試以及網絡分析儀數字保護分析功能。 將繼保之星-Z70 通過光纖輸出SV給保護裝置，同時接收保護裝置通過GOOSE發出的動作時間，測試儀接保護的直采直跳口。

03

試驗方法：

打開軟件主界面，在通用測試類別選擇狀態序列試驗?zāi)K進行參數設置，模擬正常狀態到故障狀態試驗條件，狀態一正常狀態設置。

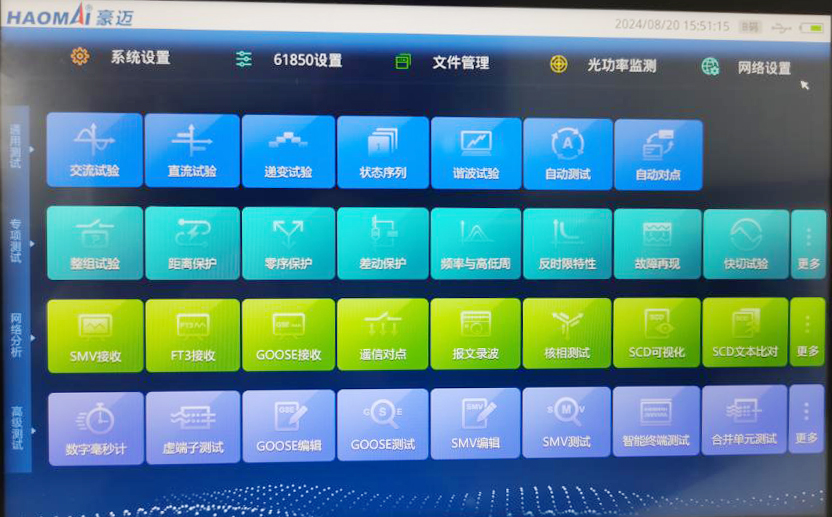

△ 軟件主界面

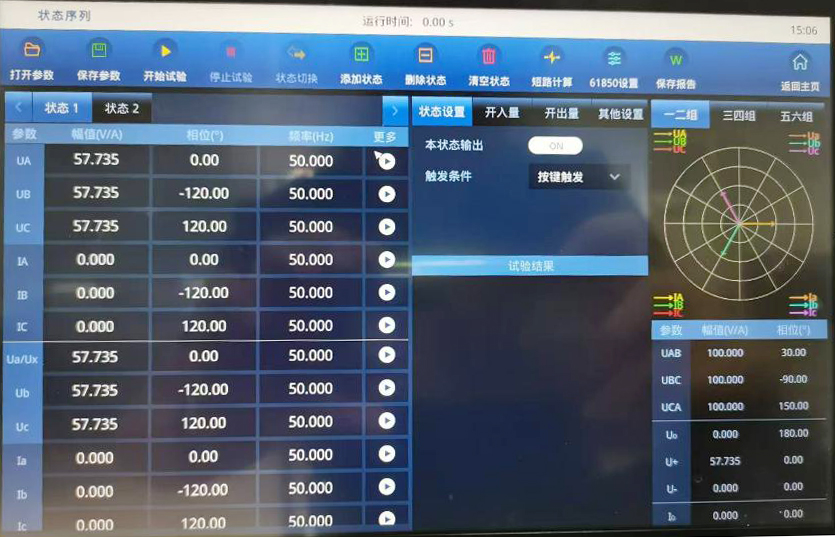

△ 正常狀態參數設置

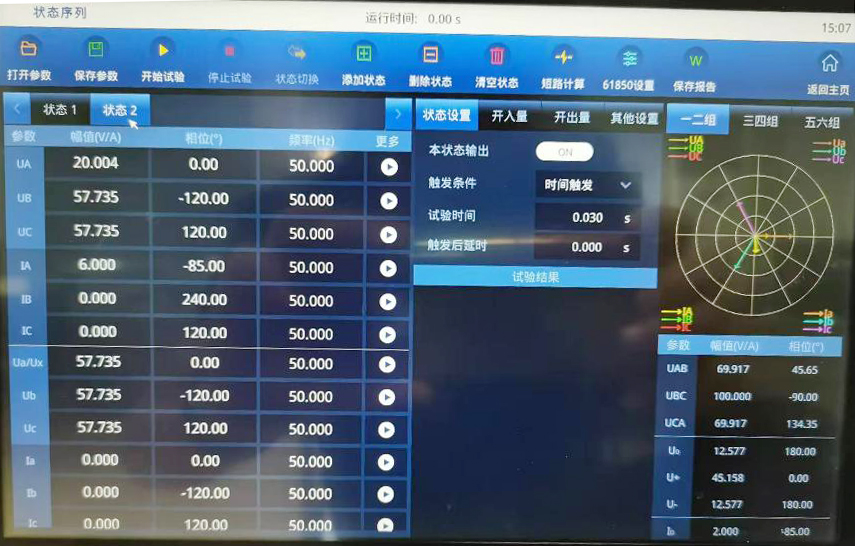

狀態二故障狀態。 模擬A相接地，故障電壓UA=（1+k）I*Z=1.67*6*2=20.004V。 北京四方快速距離投入原則： 距離保護投入、快速距離控制字投入、線路全長整定為50km以上、5倍以上額定電流，故障時間小于30ms、距離I段定值的50%以內的故障。


△ 故障狀態參數設置
完成以上參數設置后即可開始試驗，狀態一查看保護采樣正常，等待PT斷線返回后按鍵觸發，保護動作。

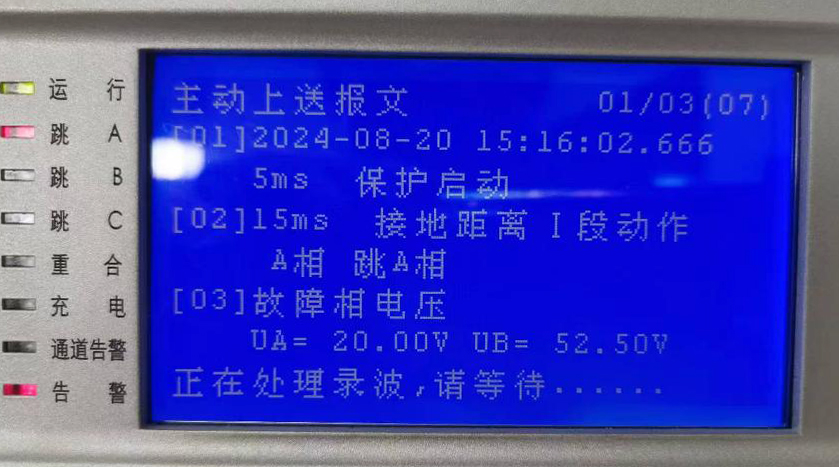

△ 快速距離動作報文

04

試驗結論

快速距離保護與距離I段試驗方法類似，區別在于動作時間和動作報文，快速距離動作報文為“距離I段動作”，但無X值、R值，動作時間小于17ms，而距離I段動作報文為“距離I段動作，有X值、R值，動作時間30ms左右。

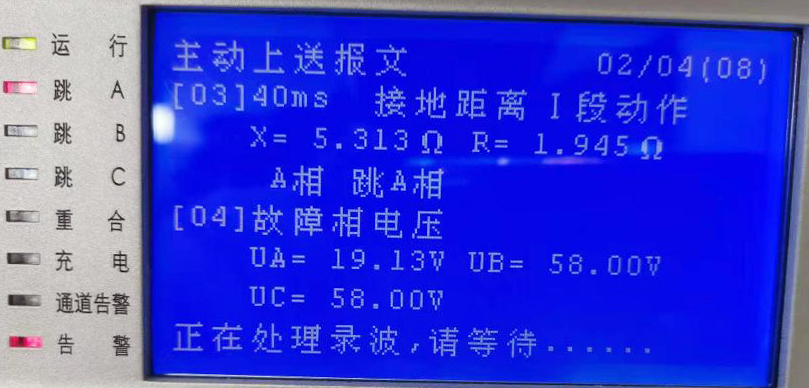

△ 距離I段動作報文
