案例實操丨500kV變電站負荷模擬式繼電保護向量檢查
發布時間：2024/06/21武漢市豪邁電力自動化技術有限責任公司


?試驗設備： HTA-3300 三相數字式智能大電流源、HTV-6000 三相數字式智能高電壓源、YD-300E 無線遙控主機





試驗前檢查： 現場無線路測試作業、PT二次側無短路、CT二次側不存在開路、具備接入電源。

試驗接線：


△ 主變間隔電流源接線示意圖

電壓源接線：

拆開PT二次端子箱，將HTV-6000 三相數字式智能高電壓源二次接線接在PT二次根部進行加量，斷開二次接線，防止反送電，驗證整個PT二次回路的正確性。

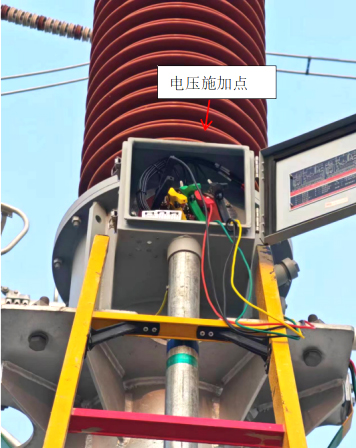

△ 壓變?nèi)嚯妷菏┘游恢?mpchecktext contenteditable="false" id="1718960683698_0.8905607450206199">

電流源接線：

拆除500kV 5061主變間隔接地閘刀（506117閘刀）的接地連接點，試驗前需要斷開其它電流流經回路的接地連接點，保證只有500kV #4主變間隔接地閘刀（506127閘刀）的一個接地連接點，從拆除點位置（506117閘刀）引線處用線纜依次與HTA-3300 三相數字式智能大電流源的A、B、C三相輸出端子連接，大電流源的N線與接地銅排連接（下圖中紅線為三相電流回路流向，開關、閘刀狀態如圖）。 506117、5061、506127在合閘位置，其他與500kV母線連接的隔刀均斷開，其余刀閘及地刀均在分閘位置。

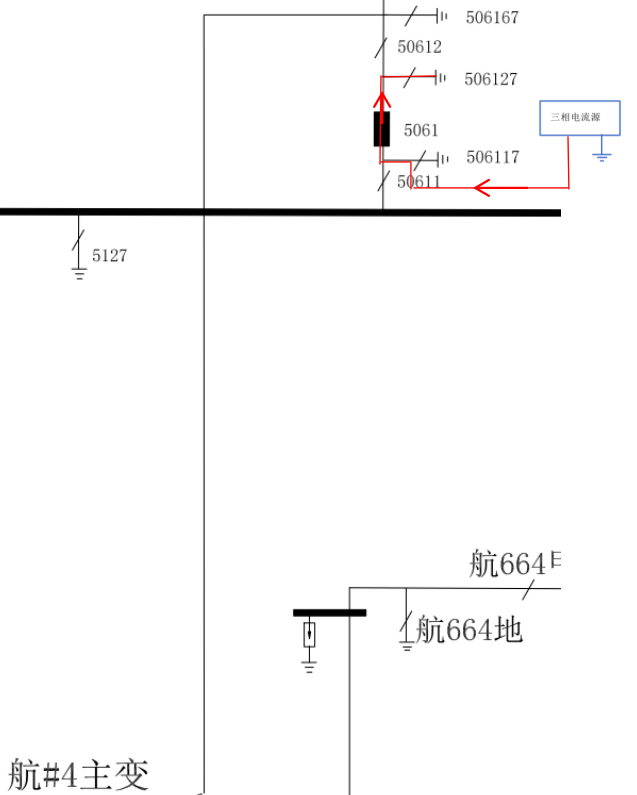

△ 電流源接線圖

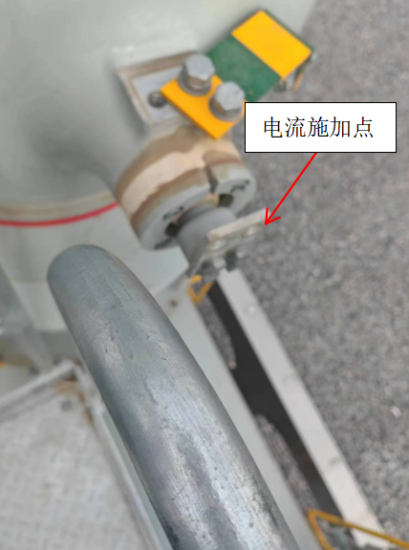

△ 5061主變間隔三相電流施加位置

參數設置：


將電流源、電壓源的運行模式設置為遙控模式，使用YD-300E 無線遙控主機搜索對應設備，連接后設置輸出的幅值與角度，設置完成后返回遙控主界面，點擊開始即可控制連接裝置進行輸出。

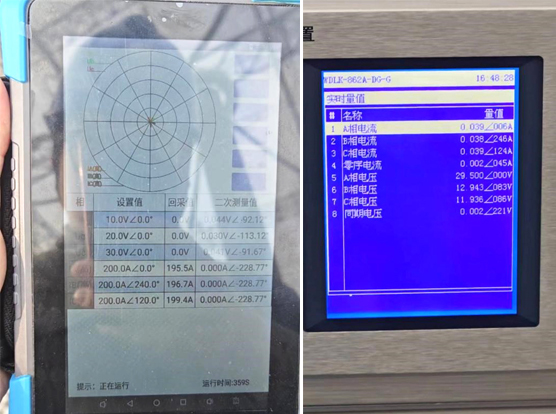

△ 差流平衡量施加結果

電壓源加量時，A、B、C三相二次電壓輸出口接在A相PT的不同二次繞組上，保護繞組接C輸出口，主變保護裝置顯示IA的幅值為0.039A ，角度為6°，IB的幅值為0.038A ，角度為246°，IC的幅值為0.039A ，角度為124°，UA為29.5V，UB、UC顯示值為零飄值，無參考意義。

試驗結果分析：


主變側CT變比為5000/1，當一次側施加200A電流時，二次側電流顯示應為0.04A，由于電流源接線時，電流施加方向是從母線流向變壓器，所以保護裝置上顯示的結果應與加量值一致，查看上圖結果可知該變壓器間隔向量檢查正確。



?
