?某220kV變電站以往開展向量檢查試驗時，只能在線路上施加一次電流，無法對主變的套管CT進行驗證，經充分溝通調研，提供電壓電流同源施加、電壓電流非同源施加兩種試驗方案，完成變壓器各側以及本體套管CT試驗。
電壓電流同源施加試驗： 試驗電源產生幅值、相序確定的工頻三相電壓，經升壓后，向被試設備施加電壓(當被試設備本身無阻抗或阻抗較小時，宜掛接試驗負載)，產生相位關系確定的電流。
試驗電壓、電流經互感器轉變?yōu)槎坞妷?、電流，再進入繼電保護裝置，通過中對高、中對低、高對中等方式來驗證全站的CT變比、極性、相位、相序的正確性。

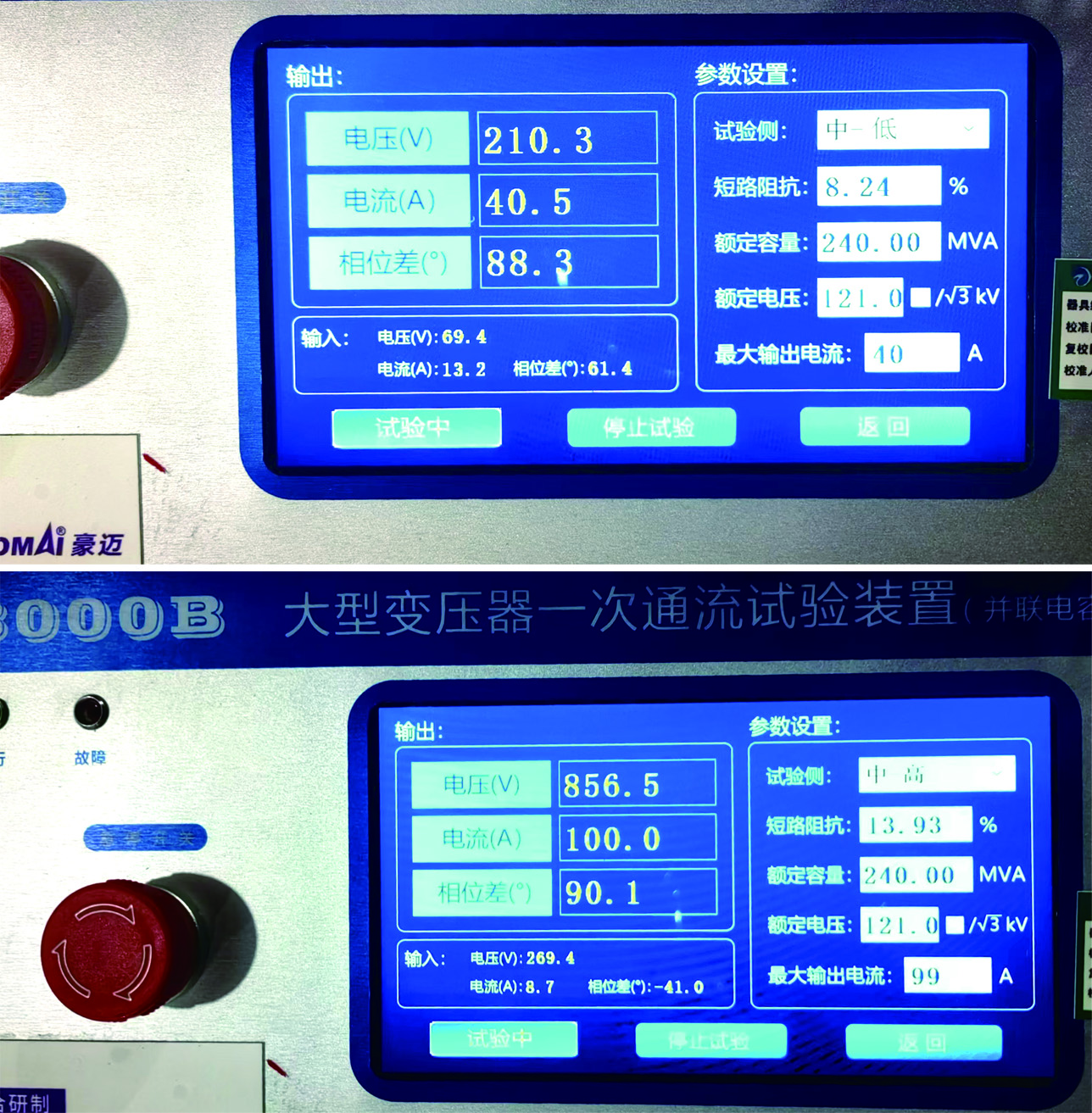

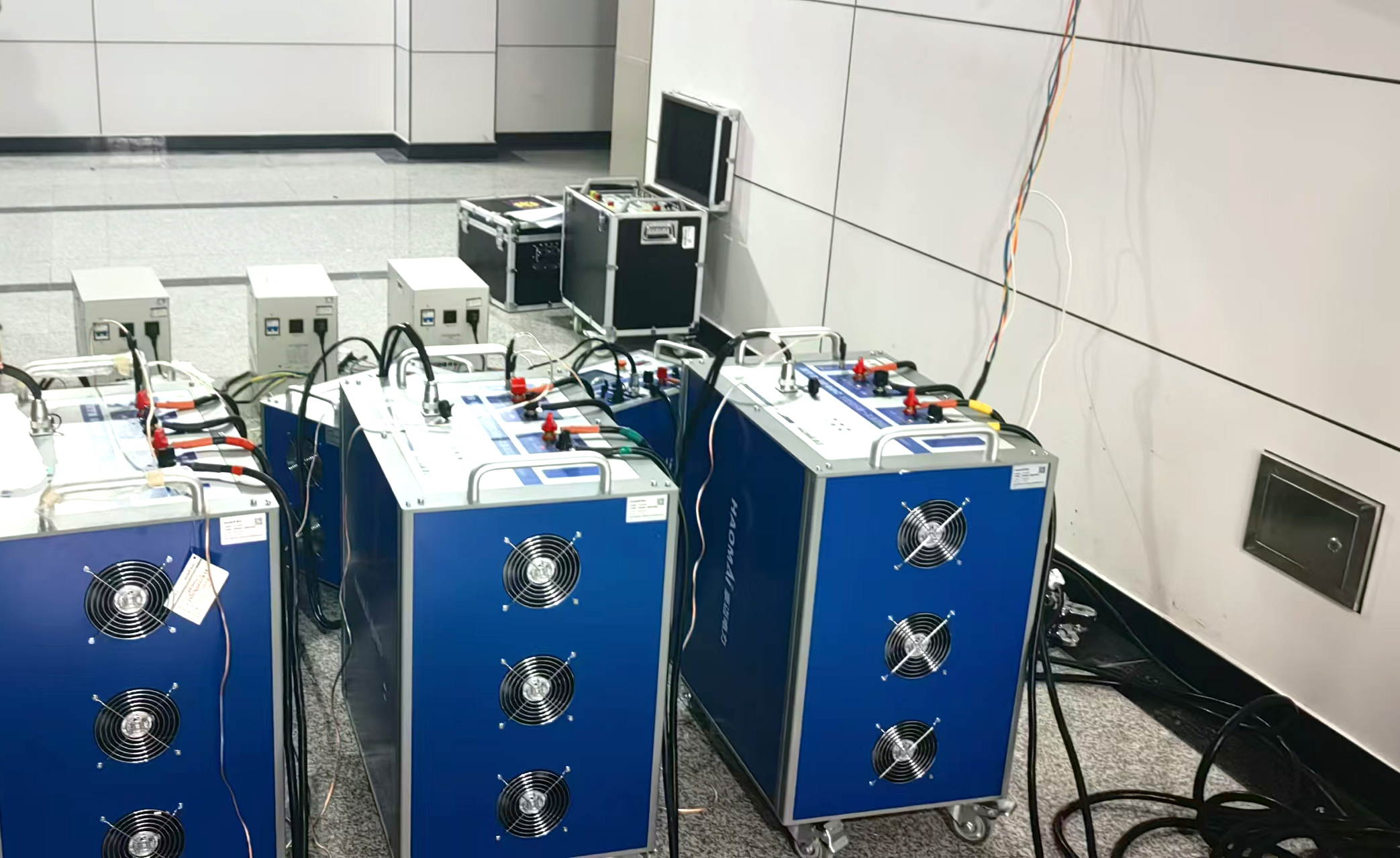

HTB-8000 大型變壓器一次通流加壓新型試驗裝置 由江蘇省送變電有限公司與武漢豪邁聯合研制， 采用電容補償方法，在對試驗電源要求很低的條件下，大幅提高輸出的試驗電流和輸出功率，實現對大型(500kV及以下)電力變壓器進行一次側大電流通流試驗，可穿過變壓器對兩側進行通流試驗(對側短接)，對變壓器兩側一次回路進行通流通壓試驗。 完成對變壓器差動回路、母差回路、母線/間隔回路等進行一二次回路向量校核、互感器變比檢查、保護向量校核等工作。

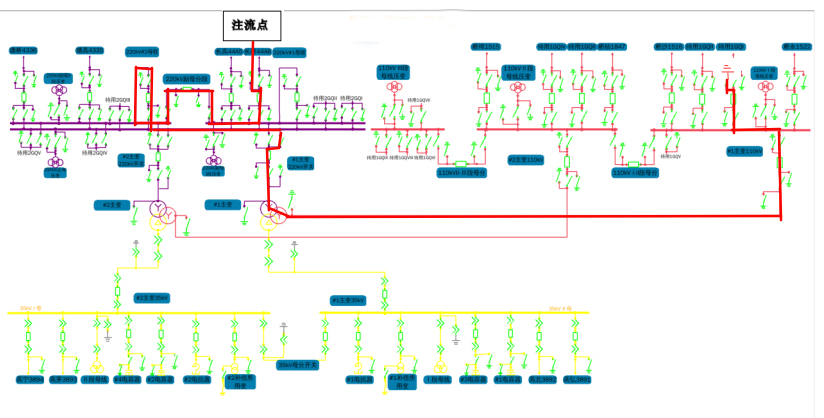

本方式使用電壓法通過110kV橋永線1522、1號主變中、高壓側向 220kV母線注流，并過220kV長橋44A6間隔線路側開關接地刀閘接地形成回路。 試驗電流依次通過橋永1522間隔、 110kV Ⅰ母線、1號主變中/高壓側、220kV 副母Ⅰ、220kV副母分段、220kV 副母Ⅱ、220kV #2母聯、220kV正母和長橋44A6線然后接地。
△ 升流時電流流徑
測量1號主變、220kV#2母聯、220kV母聯分段、220kV長橋44A6線相關保護、測控、計量等二次回路電流和角度，判斷 CT變比和極性是否符合要求。 檢查相關裝置的采樣數值與相角，是否與實際測試的情況相符。 測控裝置及后臺的功率數值及功率方向應與實際施加的量相符，并記錄數據。 每次完成后先短路下一間隔，再斷開出線刀閘及開關。

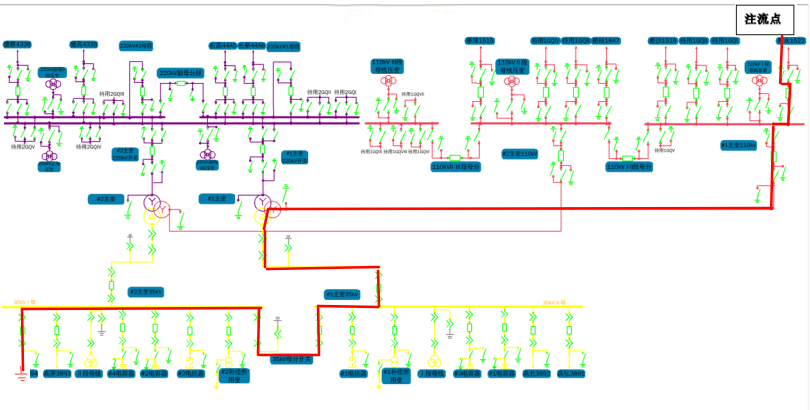

本方式使用電壓法通過110kV橋永線1522、1號主變中、低壓側向35kV母線注流，并過35kV高寧3894間隔三相短接建立一個接地點，接地形成回路。 試驗電流依次通過橋永1522間隔、110kV Ⅰ母、1號主變中/低壓側、35kV II母、35kV母聯、35kV I母和高寧3894間隔接地。
△ 升流時電流流徑
測量1號主變、35kV母分、35kV 高寧3894間隔相關保護、測控、計量等二次回路電流和角度，判斷 CT變比和極性是否符合要求。 檢查相關裝置的采樣數值與相角，是否與實際測試情況相符。 測控裝置及后臺的功率數值及功率方向應與實際施加的量相符，并記錄數據。 每次完成后先短路下一間隔，再斷開出線刀閘及開關。
220kV處注流過1號主變，110kV處選擇短接。

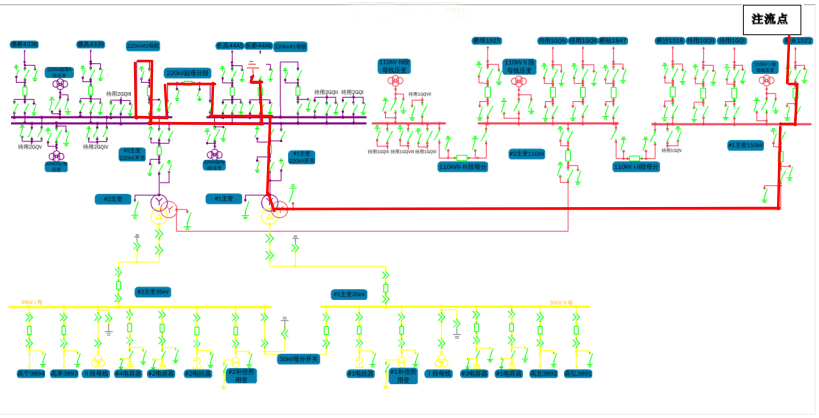

本方式使用電壓法通過220kV側長橋44A6間隔、220kV副母Ⅰ、220kV副母分段、220kV副母Ⅱ、220kV #2母聯、220kV正母、及1號主變高、中壓側向110kV母線注流，并通過出線待用1GQⅠ間隔線路側接地刀閘接地形成回路。 試驗電流依次通過220kV側長橋44A6間隔、220kV副母Ⅰ、220kV副母分段、220kV副母Ⅱ、220kV #2母聯、220kV正母、1號主變高、中壓側、110kV Ⅰ母線、待用1GQⅠ間隔接地。
△ 升流時電流流徑
測量1號主變、220kV長橋間隔、220kV母聯2510、220kV分段、110kV 1GQⅠ相關保護、測控、計量等二次回路電流和角度，判斷 CT變比和極性是否符合要求。 檢查相關裝置的采樣數值與相角，是否與實際測試情況相符。 測控裝置及后臺的功率數值及功率方向應與實際施加的量相符，并記錄數據。 每次完成后先短路下一間隔再斷開出線刀閘及開關。
△ 參數設置

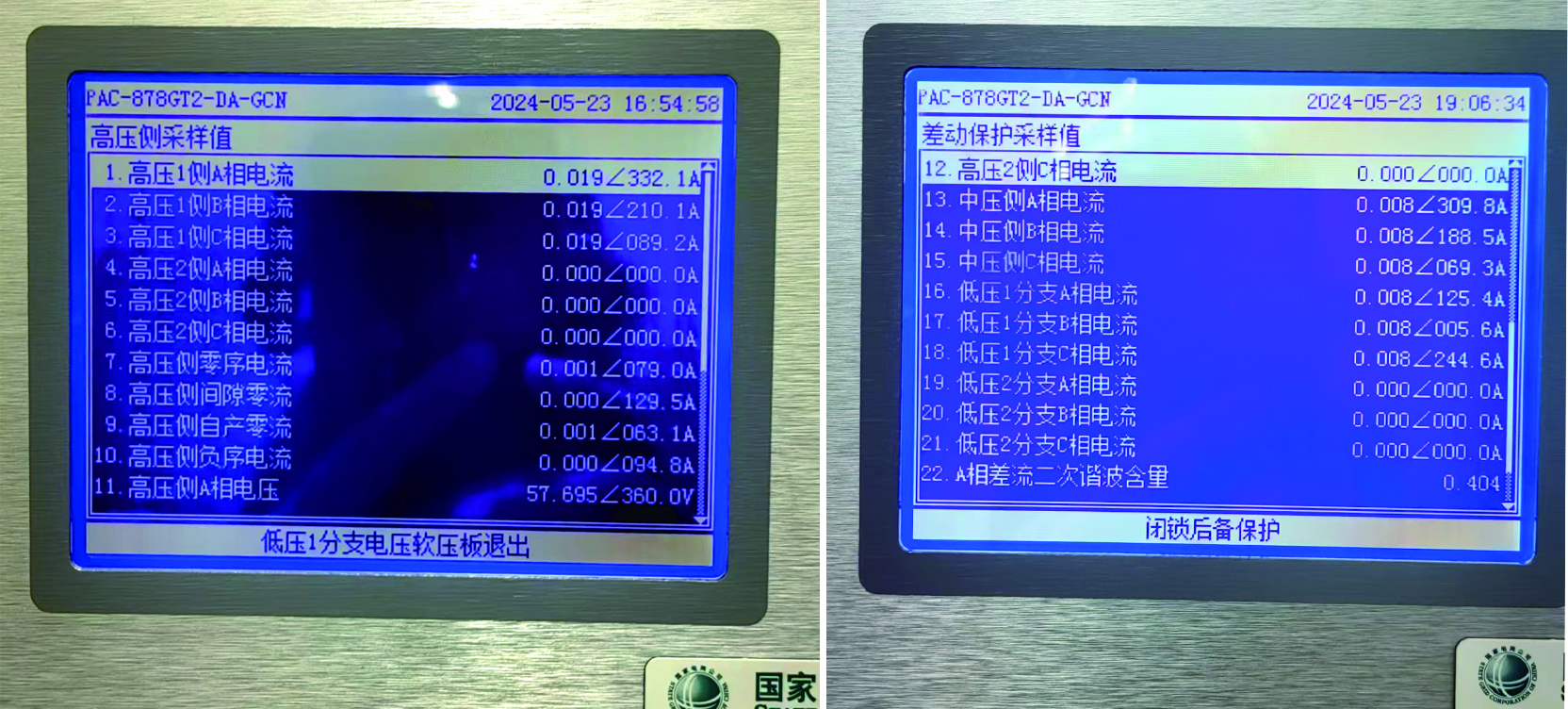

△ 采樣值
