把關配網小電流接地故障檢測 提高供電可靠性
發布時間：2024/01/18武漢市豪邁電力自動化技術有限責任公司


當電力系統發生單相接地時，由于不能構成短路回路，接地故障電流往往比負荷電流小得多。 在小電流接地系統中，單相接地故障是配電 系統最常見的故障，不僅影響了用戶的正常供電，而且可能產生過電壓，燒壞設備，甚至引起相間短路而擴大事故。


目前單相接地故障檢測主要是依靠小電流單相接地故障檢測裝置實現智能環網柜直接對單相接地故障檢測，集合DTU終端遠程控制功能實現故障上報和自動分合閘隔離。 配電網供電線路大部分是采用中性點不接地與消弧線圈接地（稱為小電流接地）方式。 小電流接地故障選線方法受線路運行方式、中性點補償方式、配電網網架結構及設備環境等因素影響，單相接地故障會出現誤判、漏判 ，或者故障特征不明顯，為接地故障判定和識別帶來很大難度。

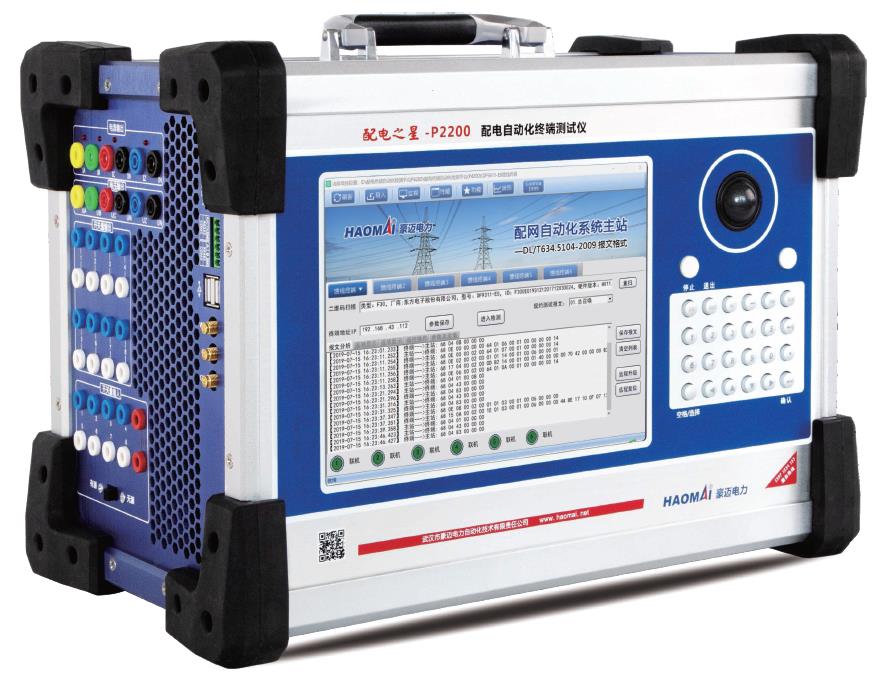

△ 配電之星-P2200 配電自動化終端測試儀

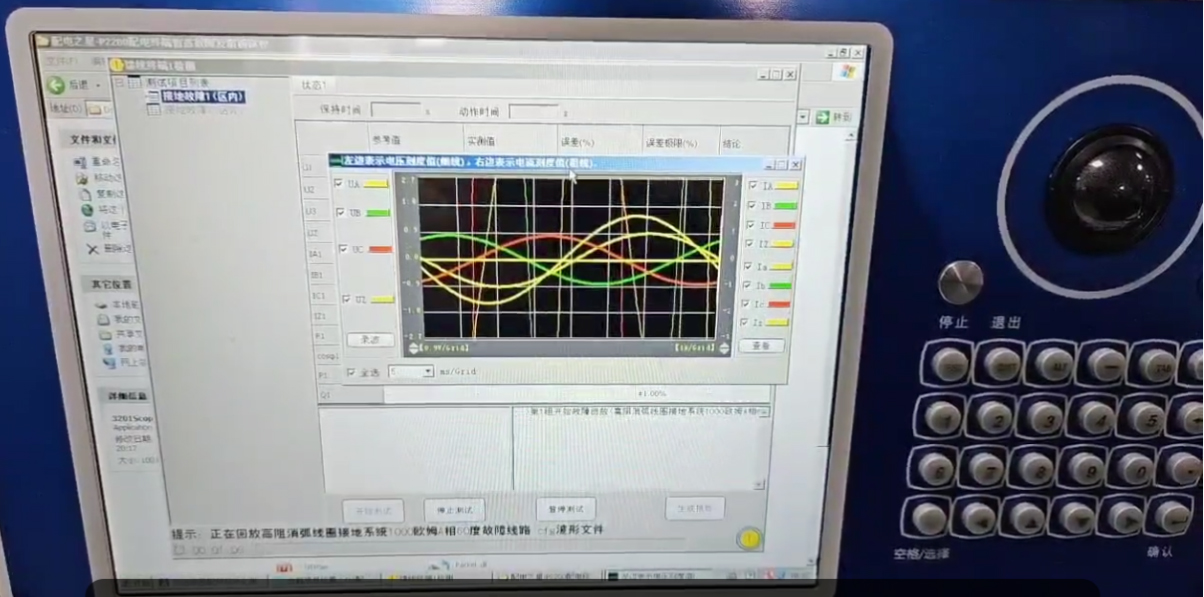

國網公司12千伏一二次融合柱上斷路器及配電自動化終端(FTU)標準化設計方案中對配網自動化終端關于小電流接地功能提出了相關要求。 針對小電流接地保護校驗，武漢豪邁研發生產的配電之星-P2200 配電自動化終端測試儀，檢測配電自動化終端的錄波功能和小電流接地研判的正確率，并建立相關的小電流接地波形庫，可以模擬導線斷線落地或搭在橫擔上、導線因風力過大，與建筑物距離過近、配電變壓器臺上的10 kV避雷器或10 kV熔斷器絕緣擊穿、線路落雷、樹木短接、鳥害、飄浮物等多種情況下的故障波形，輸出至配電自動化終端，檢驗終端動作正確率，為后期設備投運后在小電流接地研判上提供可靠的保護，減少因惡劣天氣造成的故障巡檢。

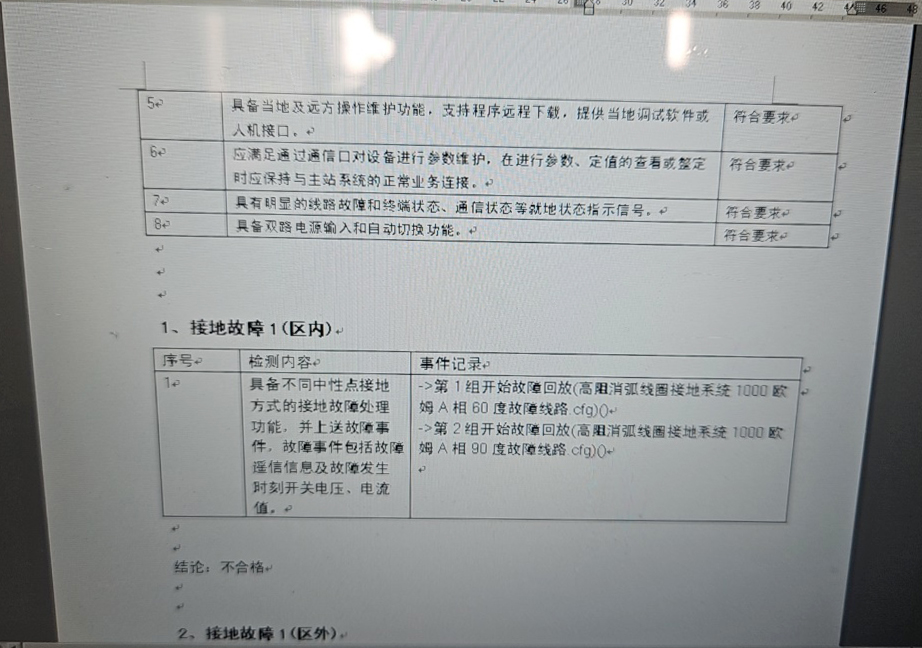

電科院在配電自動化終端設備出庫的全檢試驗中要求針對小電流接地動作正確率進行驗證，相關配電自動化終端滿足小電流接地典型波形庫中區外故障，對區內故障進行正確研判，為現場小電流接地提供了有效驗證。
武漢豪邁小電流接地故障波形反演設備，為用戶在小電流接地設備的選型、驗證工作中提供了有力支撐。 測試結果從裝置本身和區域電網實際入手，一方面深入分析裝置自身存在的缺陷，例如多點同相接地裝置判斷邏輯缺陷、特殊變壓器勵磁涌流判斷誤動作缺陷等，主動幫助廠家進行技術升級和性能完善。 另一方面加強輸配電設備本體缺陷的排查和整治，做到排查一例、處理一例，同時對變電站二次接線情況進行全面核實，整改不正確接線，避免因設備本體缺陷和二次接線錯誤而發生誤動或不動，確保裝置的精準跳閘。




?
