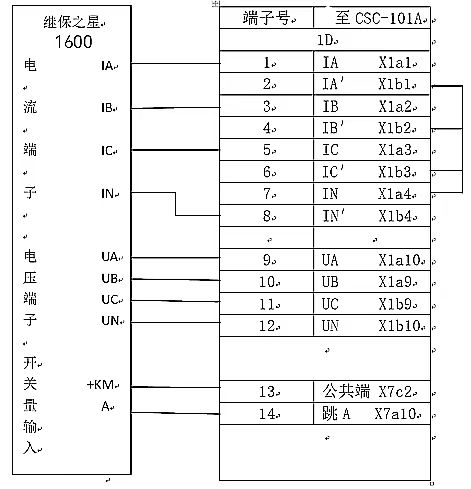

將繼保之星-1600 電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“UA”、“UB”、“UC”、“UN”端子連接。 繼保之星-1600 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連。 保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-1600 的電流輸出端“IN”。 繼保之星-1600 的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”連接，繼保之星-1600 的“+KM”與保護裝置的公共端連接，此處該線路對應的開關位置在“合位”，不考慮開出接線。
