案例集丨基于5G的智能分布式配電網自動化改造
發布時間:2022/11/24武漢市豪邁電力自動化技術有限責任公司

目前大部分環網柜采用負荷開關,無法在發生故障時進行自動化隔離,為降低線路停運時長,采用基于5G分布式自動化配網線路改造,在不需要將一次設備負荷開關改造為斷路器的情況下,實現故障發生時故障區域的快速隔離與非故障區域的恢復供電,降低配網改造經濟投入。





5G分布式自動化可實現:

  • 故障快速定位及隔離,毫秒級完成故障點隔離,使故障區域隔離范圍最??;
  • 自動轉供電,非故障區域在短時間能夠通過其他電源點進行自動轉代,實現非故障區段不停電供電;
  • 高度自動化,故障定位及非故障區段恢復供電無需人工干預;
  • 故障處理過程不依賴于配電主站,整個故障處理全程可由就地自愈型DTU自行完成,無需主站參與;
  • 通過邊緣節點接入配網主站可實現現場開關的三遙功能,在故障發生時能夠快速實現故障定位、隔離故障區域及恢復非故障區域供電,并將故障處理的結果或信息上報給配電主站。



以10kV紅軍北線和南線為例,選取迎賓館環網柜的902作為線路的開環轉供點,對該條手拉手線路進行智能分布式測試。 根據線路電流走向和故障發生時的特征,在環網柜的進線和出線間隔配置配電之星-P2200 配電自動化終端測試儀,為了更快速準確地對線路的自動化功能進行驗證,此次采用由某省電科院與武漢豪邁共同開發的分布式饋線云測試平臺進行測試。

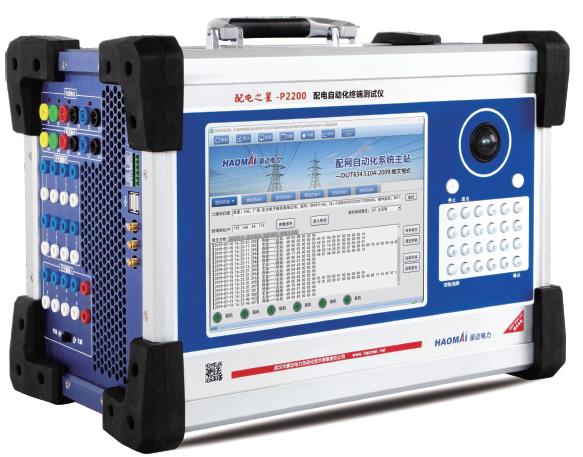

△ 配電之星-P2200 配電自動化終端測試儀

1)通過分布式 饋線 云測試平臺配置生成各故障點案例預置。

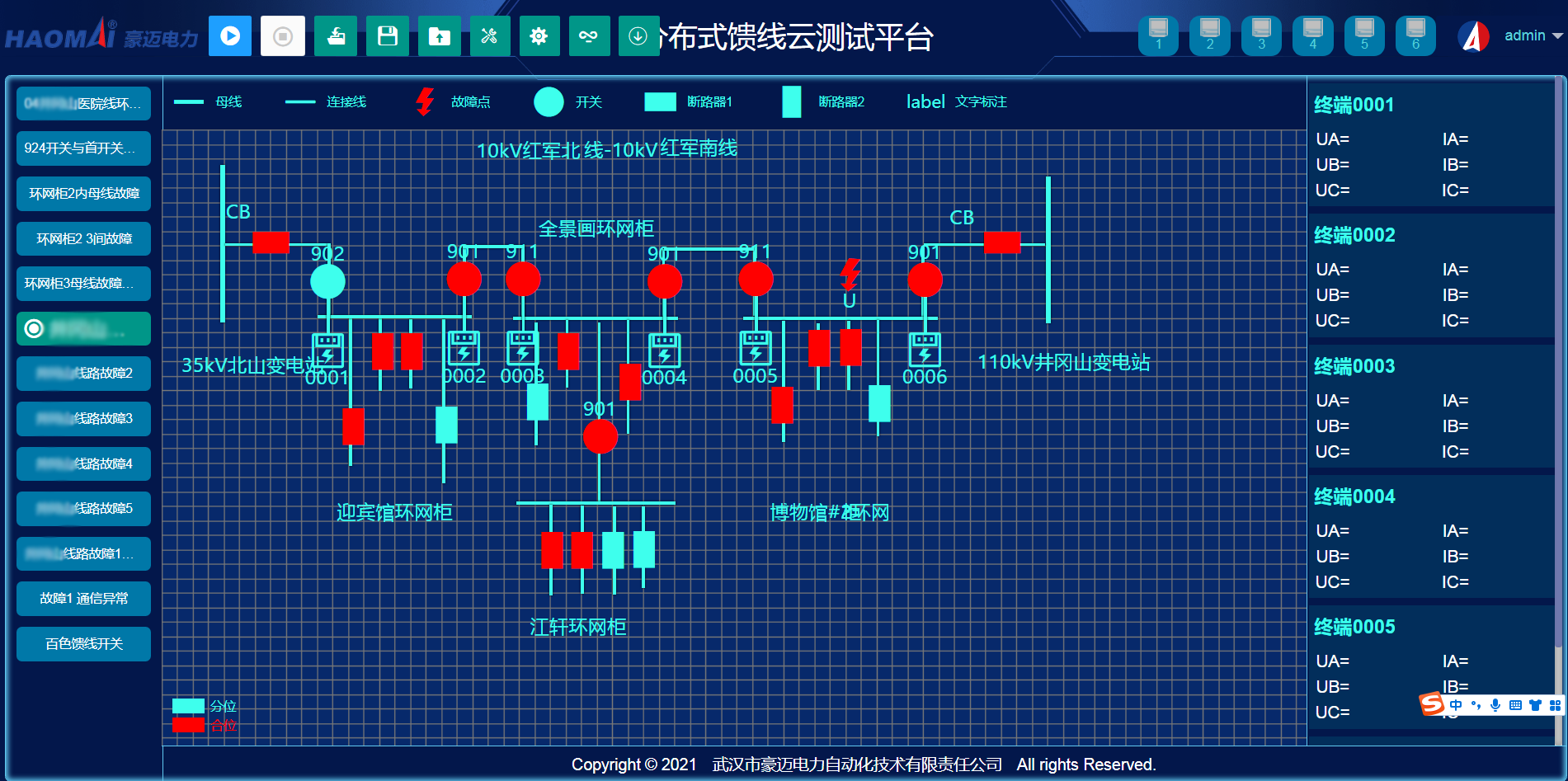

2)根據饋線拓?fù)鋱D自動生成各故障點狀態序列組,利用測試系統提供的繪圖工具生成線路映射關聯圖,分布式饋線云測試平臺自動推送方案下傳至各臺配電之星-P2200。 將狀態序列組數據通過無線網絡自動導入關聯到各臺測試儀中。

3)現場接線完成后,根據配電終端的端子定義,將配電之星-P2200 的模擬量輸出端子、輸入端子分別與終端的遙測端子、遙信端子、遙控端子通過專用測試電纜連接,同時調整好GPS和WIFI天線,確保各臺測試儀接收數據正常與平臺開關變位正常,最后進行單機檢查。

4)利用測試儀提供的單機檢查功能,檢查本地接線和輸出是否正常,實現終端與現場配電一次網絡的隔離,執行測試。



分布式饋線云測試平臺統一下發執行時間,推送至各臺測試儀后,測試平臺啟動測試過程,線路上各臺測試儀將測試方案中的測試用例狀態按相同節奏逐個執行,待測的FA系統根據監測到的信號執行控制命令,測試儀自動記錄控制命令及相應結果,生成測試報告。 測試完成后,再利用測試報告生成工具,對比測試方案,判定待測FA系統在故障處理過程中的正確性,并形成故障測試報告。

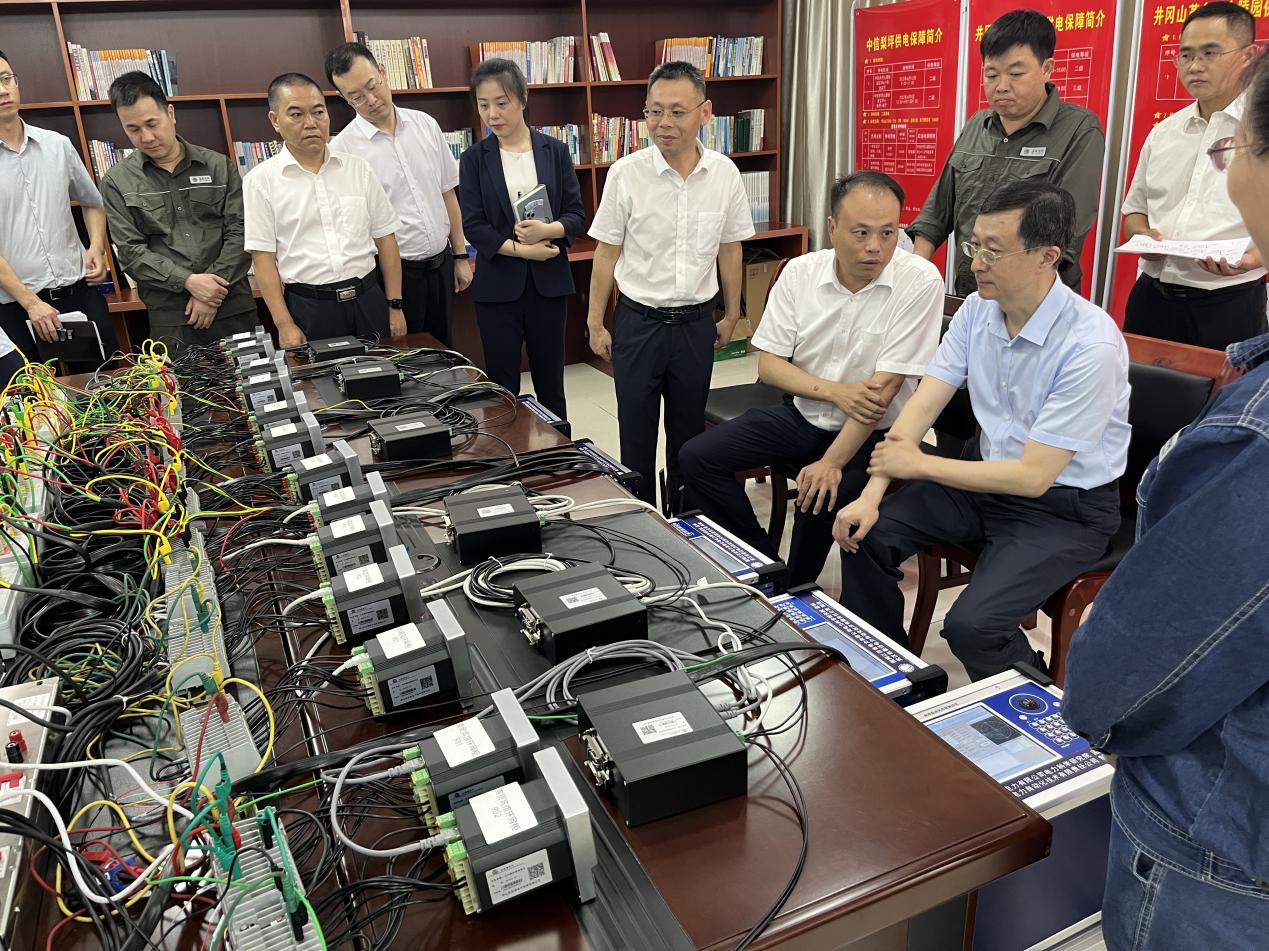

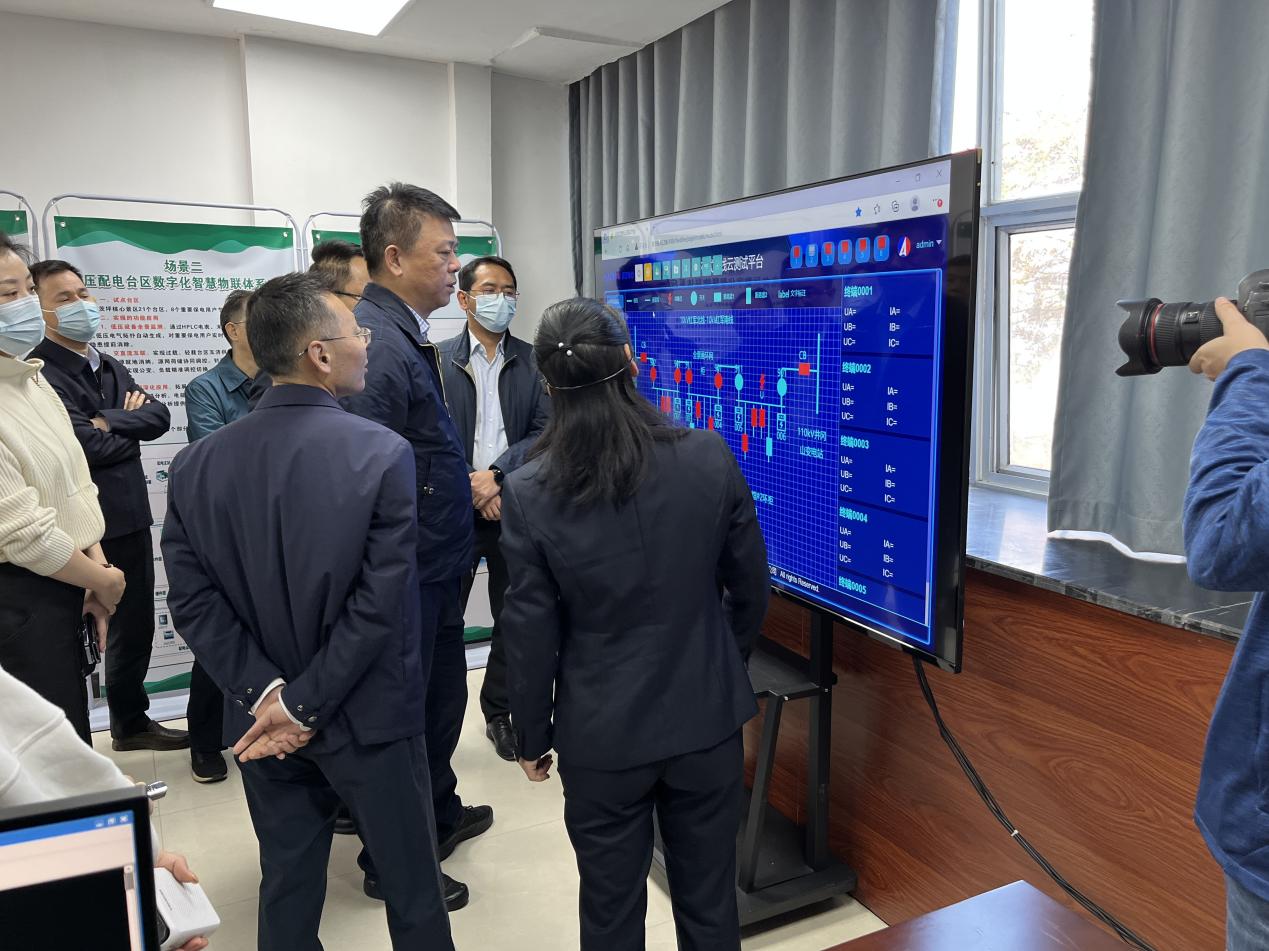

老舊的DTU 5G分布式自動化改造對配網自動化建設意義重大,是提升配網自動化高效節能建設的重要途徑。 省公司領導給予高度重視,并對5G分布式改造的可靠性提出更高要求,智能分布式改造后的自動化效果要達到快速、準確。 通過分布式饋線云平臺的檢測,可以有效檢測出設備邏輯程序的bug和不合理性。 該測試方法可在試驗室環境下,更加便捷地通過動態模擬方式驗證,免去了現場測試的繁瑣過程,改造安裝以后只需對各間隔的開關進行傳動試驗即可,大幅提高了分布式自動化改造效率,得到相關單位的一致認可與好評。
?
