快速高效!發變組比率差動邊界曲線搜索方法
發布時間:2022/11/16武漢市豪邁電力自動化技術有限責任公司

保護裝置: RCS-985A發變組保護裝置

測試設備: 繼保之星-1600S 手持式繼電保護測試儀

發變組比率差動邊界曲線在發電廠保護調試中經常遇到,調試過程中可能會用到大量的公式計算。 本文將介紹發變組比率差動邊界曲線搜索的快速方法之一,摒棄繁雜的公式轉換,使用繼保之星-1600S 手持式繼電保護測試儀發變組專用模塊對RCS-985A發變組保護進行調試。

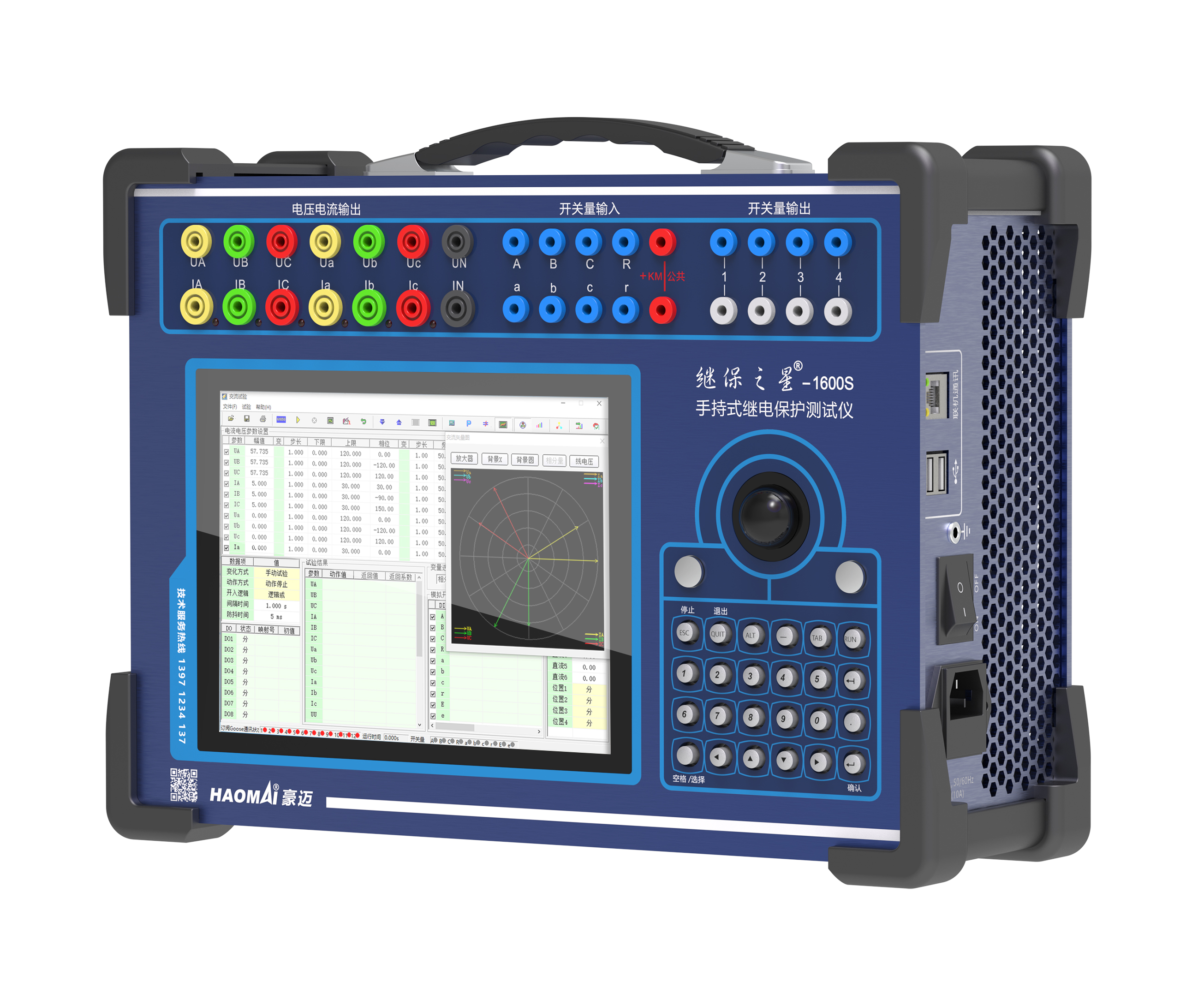

△  繼保之星-1600S 手持式繼電保護測試儀

RCS-985A發變組保護比率差動動作特性圖的前段是一段拋物線,后段是一條帶斜率的直線,下面介紹邊界曲線的搜索方法。

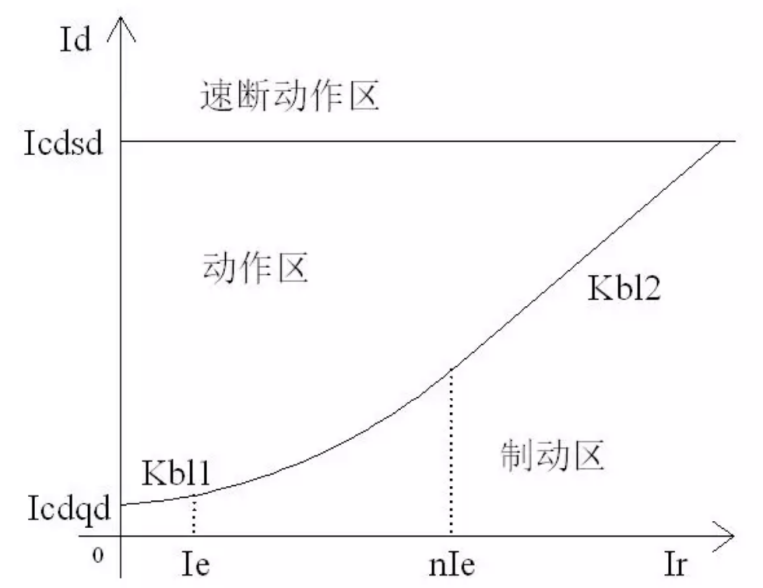

△  差動動作特性圖

01

保護相關設置

1) 保護定值控制字設置:

序號

定值名稱

數值

序號

定值名稱

數值

01

主變額定容量

360MVA

02

高壓側一次額定電壓

242kV

03

高壓側TA原邊

1250A

04

高壓側TA副邊

1A

05

發電機額定容量

330MVA

06

發電機功率因數

0.94

07

一次額定電壓

20kV

08

發電機TA原邊

15000A

09

發電機TA副邊

5A

10



11

發變組差動啟動值

0.4Ie

12

發變組差動速斷值

5Ie

13

比率制動起始斜率

0.1

14

比率制動最大斜率

0.7

15

差動速斷投入

1

16

比率差動投入

1

2)保護壓板設置:

在“壓板定值”里,將“發變組差動保護”軟壓板置“1”, “檢修”硬壓板置“1”,斷開“跳閘出口”硬壓板。

02  試驗接線

繼保之星-1600S 是一款6U6I型繼保儀,接線時按照IAIBIC接主變高壓側保護繞組,IaIbIc接發電機中性點側CT保護繞組,取一組跳閘出口接入測試儀開入量A,完成接線后即可開始試驗。

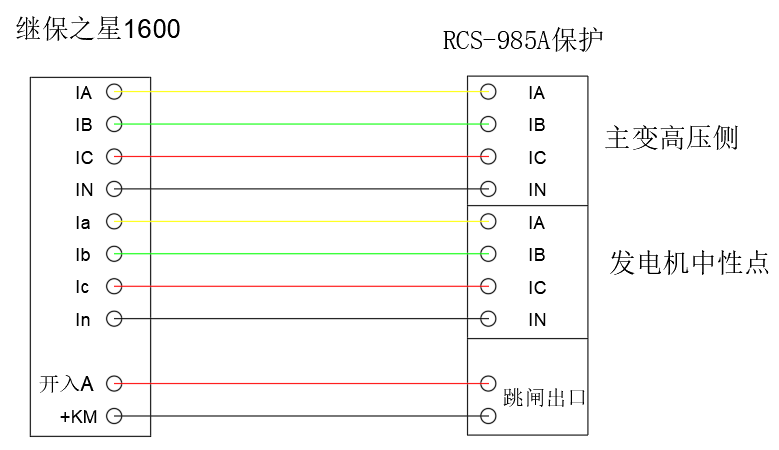

△ 接線示意圖

03 試驗方法

根據保護定值計算各側二次額定電流

主變高壓側二次額定電流:

發電機中性點側二次額定電流:

1)做平衡電流

根據以上試驗接線與分析,通過繼保之星-1600S 六相電流即可做發變組差動平衡值。 高壓側施加電流0.68A,中性點側施加3.46A,查看保護采樣發變組差動電流為0Ie,制動電流為1Ie。

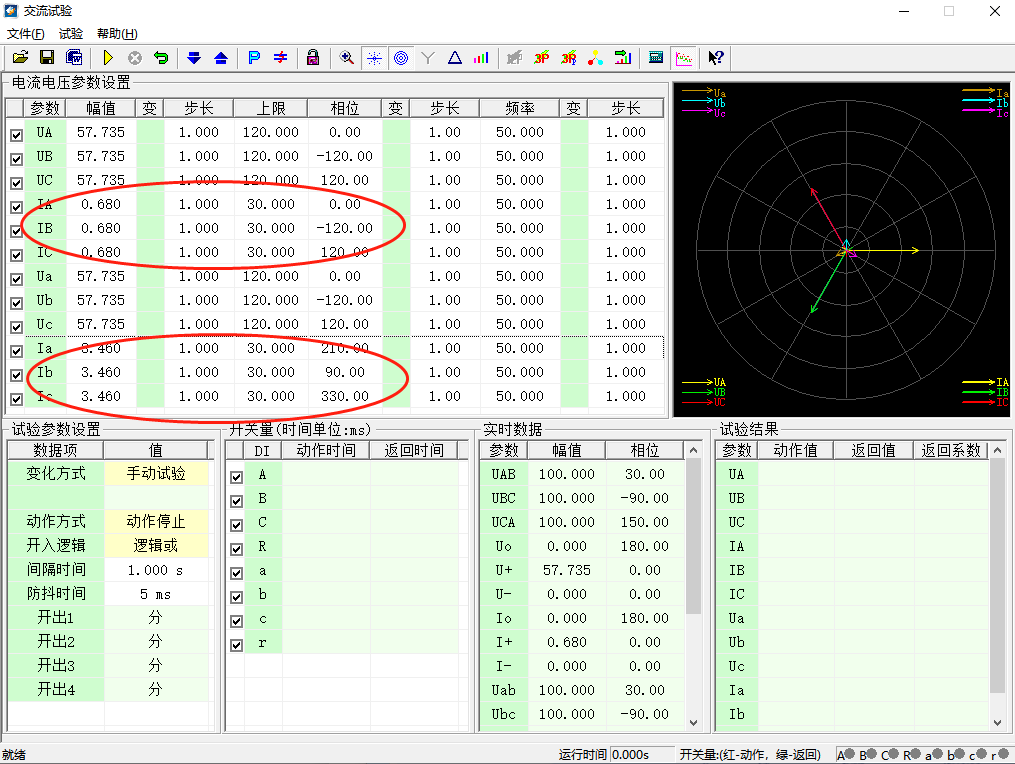

△ 平衡電流設置

2) 搜索比率邊界曲線

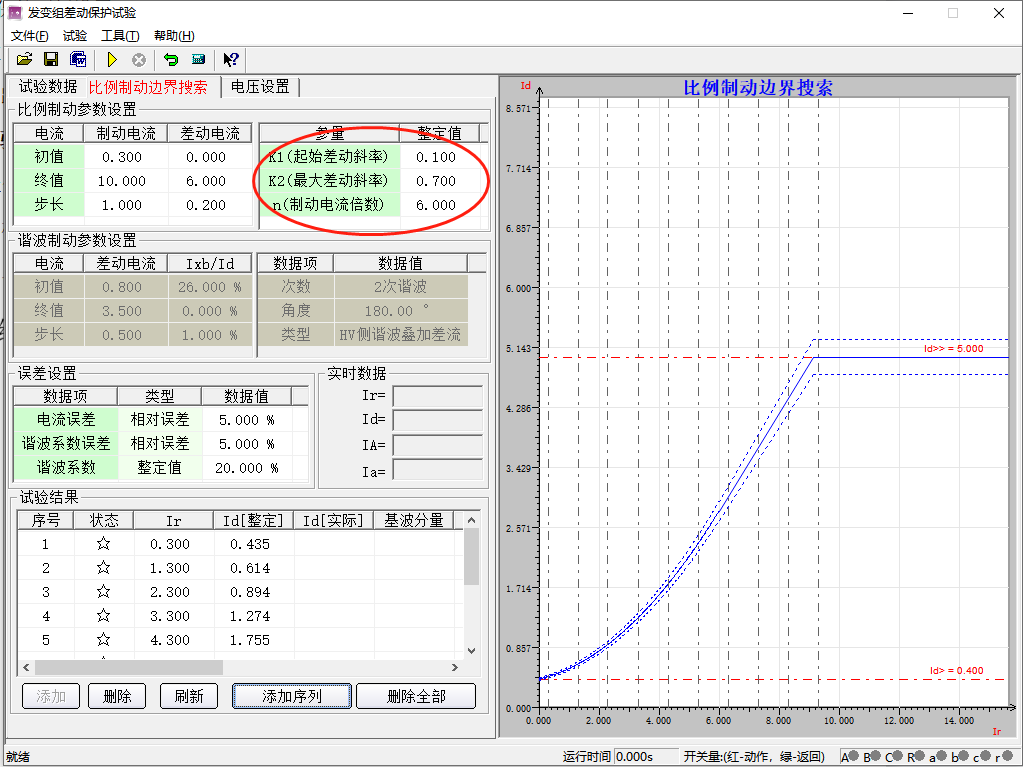

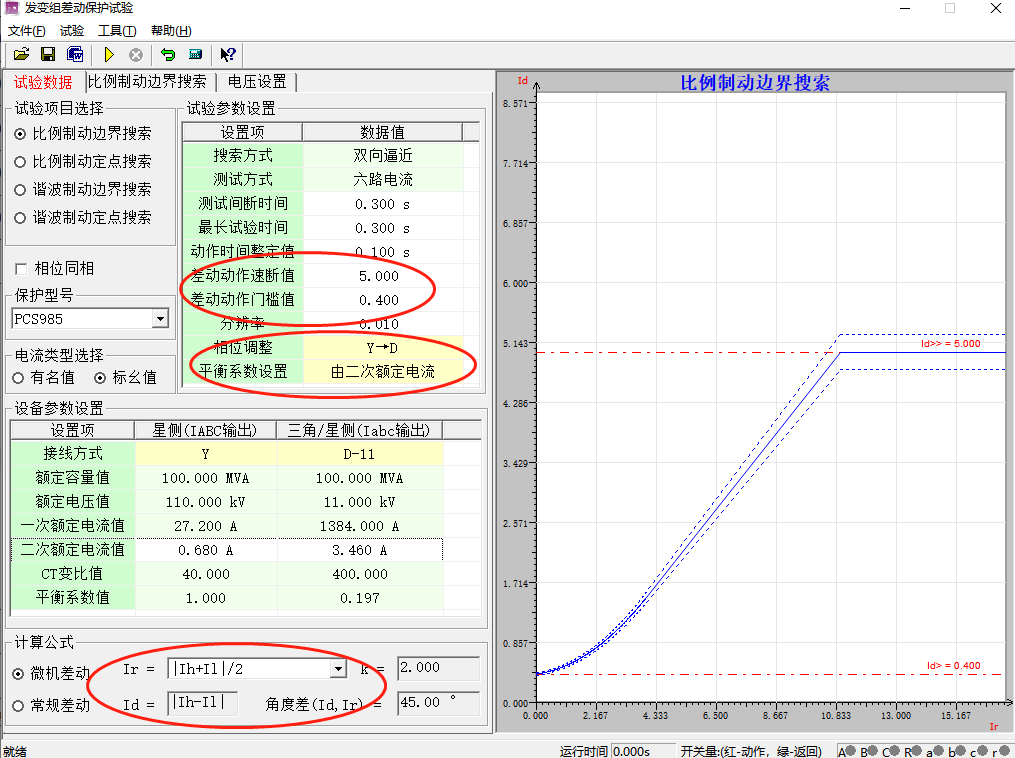

打開發變組差動專用模塊,按照定值需設置以下參數,差動動作速斷值5Ie,差動動作門檻值0.4Ie,RCS-985A的相位調整為Y側向△側調整,平衡系數直接輸入二次額定電流,其他參數選擇默認。 比率邊界參數界面填入定值,起始斜率0.1,最大斜率0.7,制動電流倍數為6,添加序列。



△ 試驗參數設置

以上參數設置完成后開始試驗,繼保之星-1600S 將自動雙向搜索動作邊界,在動作區與制動區的邊界上打上點。



04 試驗結論

試驗中保護裝置會一直動作,記錄動作報文。

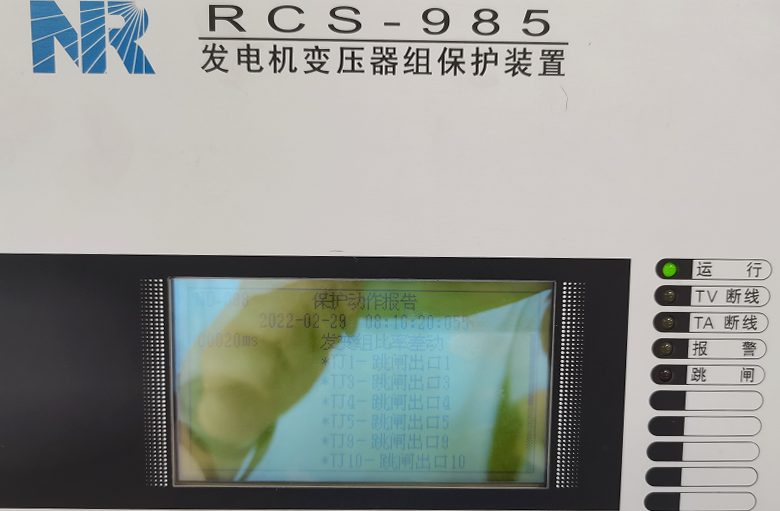

△  比率差動動作報文

繼保之星-1600S 記錄動作邊界曲線,可以直觀地看到發變組差動的比率邊界曲線,數據在理論邊界上,滿足試驗要求。

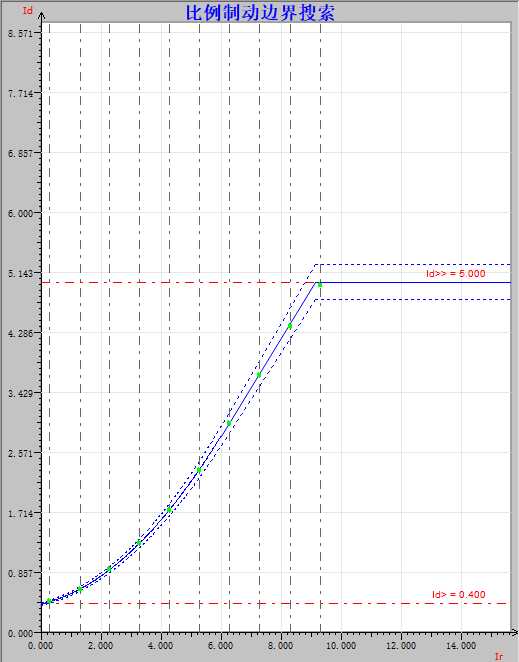

△  比率邊界曲線

?
