保護裝置 :
測試設備:
某電廠發變組系統,主變?yōu)槿ψ儯瑥S變低壓側為雙分支,發變組差動包含四個支路電流,分別為主變220kV側I1,110kV側I2,高廠變高壓側I3,發電機中性點側I4。

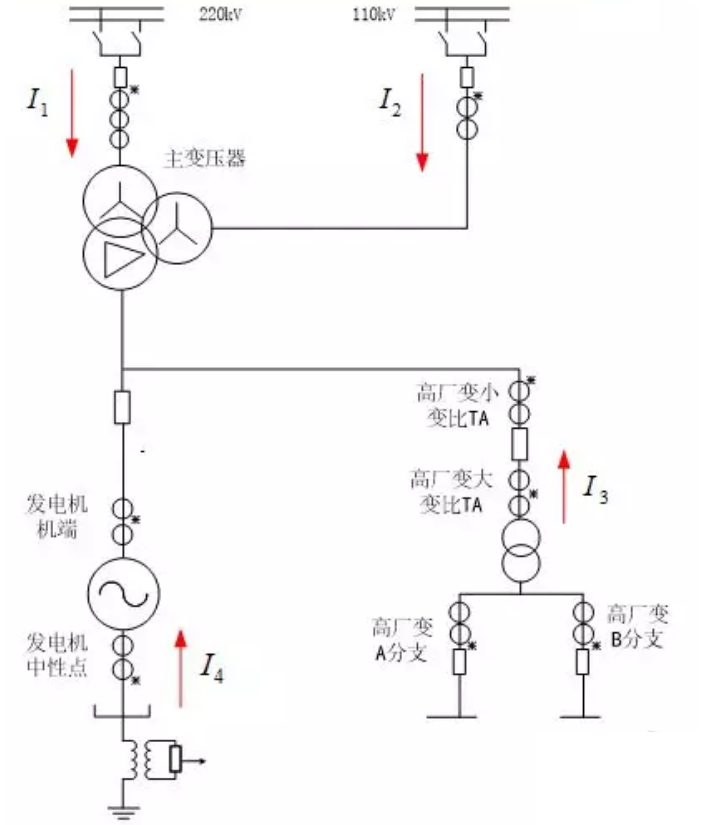

△ 發變組系統圖

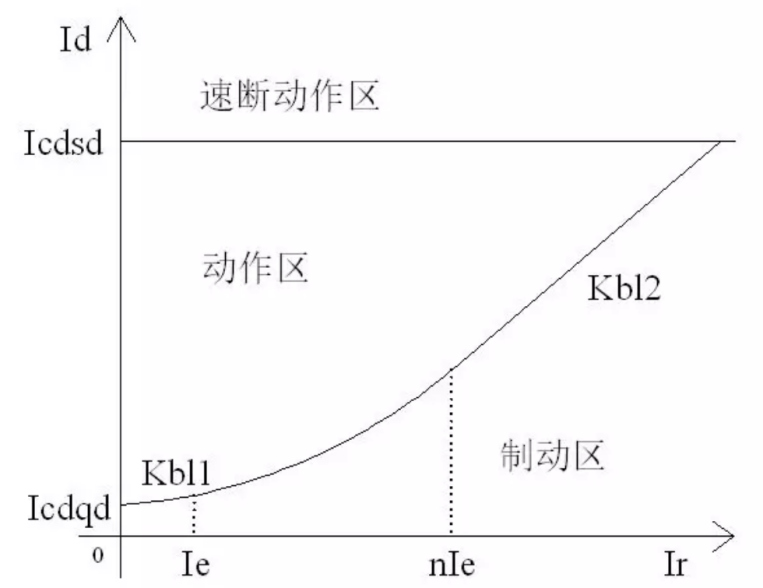

△ 比率差動動作特性

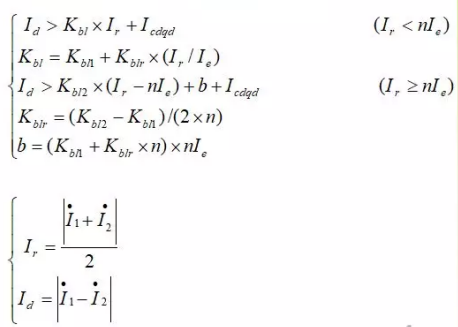

比率差動保護動作方程:
本文簡單介紹如何使用繼保之星-7000S 數模一體繼電保護測試儀進行PCS-985 發電機縱差保護調試。

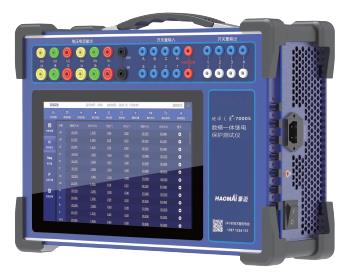

△ 繼保之星-7000S 數模一體繼電保護測試儀
1)發電機保護定值控制字設置:
序號 |
定值名稱 |
數值 |
序號 |
定值名稱 |
數值 |
01 |
發電機額定容量 |
330MVA |
02 |
發電機功率因數 |
0.94 |
03 |
一次額定電壓 |
20kV |
04 |
發電機TA原邊 |
15000A |
05 |
發電機TA副邊 |
5A |
06 |
||
07 |
比率差動啟動定值 |
0.2Ie |
08 |
差動速斷定值 |
2Ie |
09 |
比率制動起始斜率 |
0.1 |
14 |
比率制動最大斜率 |
0.5 |
11 |
差動速斷投入 |
1 |
16 |
比率差動投入 |
1 |
2)保護壓板設置:

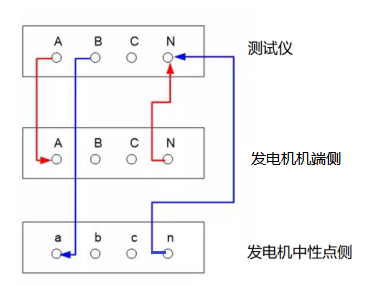

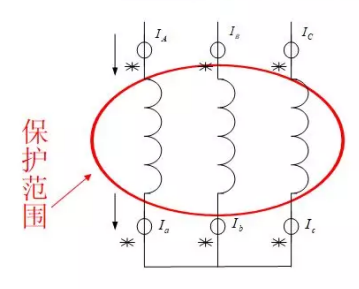

對于發電機保護接線方式,試驗時分別從發電機機端、 發電機中性點加入電流。
1)計算發電機額定電流
2)做平衡電流
根據以上試驗接線與分析,通過繼保之星-7000S 兩相電流即可做發變組差動平衡值,發電機機端A相施加電流IA=3.378A∠0°,中性點側A相流入電流IB=3.378A∠0°。

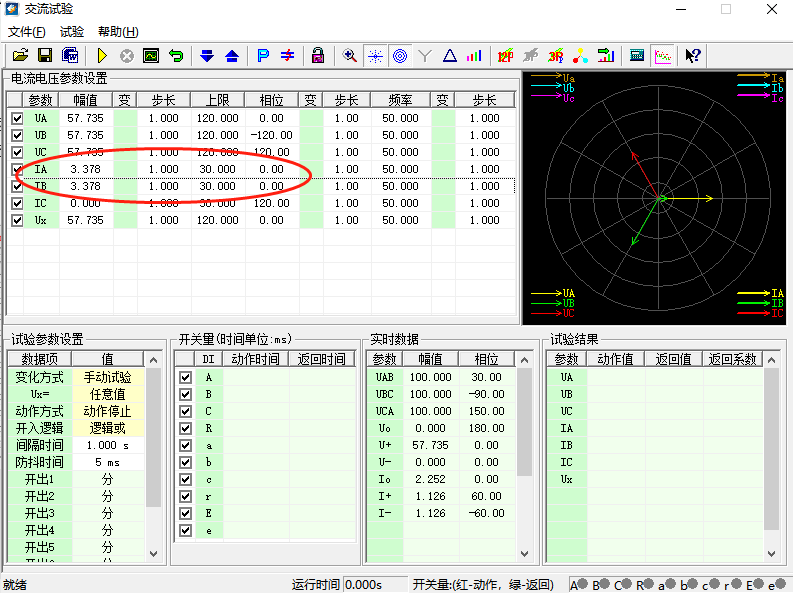

△ 發電機平衡電流參數設置
3)比率差動邊界試驗按照下表進行試驗,通過固定一側電流更改另一側電流,由平衡至保護動作,記錄各動作點。
序號 |
一側電流 |
二側電流 |
制動電流Ir |
差動電流Id |
||
A |
Ie |
A |
Ie |
Ie |
Ie |
|
1 |
0.337 |
0.1 |
1.007 |
0.32 |
0.2 |
0.21 |
2 |
0.674 |
0.2 |
1.464 |
0.44 |
0.31 |
0.22 |
3 |
1.685 |
0.5 |
2.635 |
0.78 |
0.64 |
0.28 |
4 |
3.337 |
1 |
4.647 |
1.38 |
1.18 |
0.38 |
5 |
6.74 |
2 |
9.15 |
2.71 |
2.35 |
0.7 |
6 |
10.11 |
3 |
14.19 |
4.21 |
3.61 |
1.21 |
7 |
13.48 |
4 |
19.78 |
5.87 |
4.94 |
1.87 |
根據以上試驗數據的制動電流Ir和差動電流Id,即可描繪出發電機縱差比率邊界曲線圖。

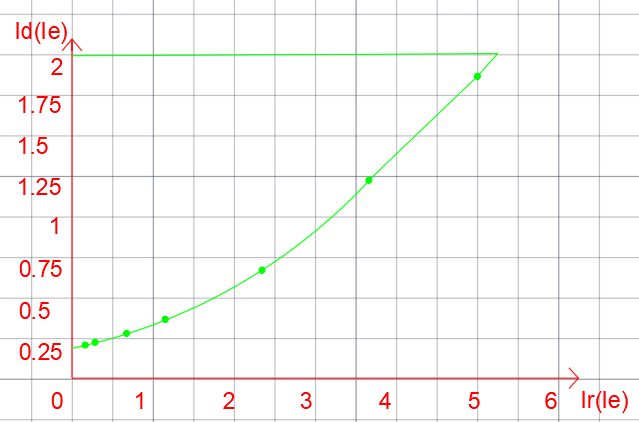

△ 發電機縱差比率邊界曲線
