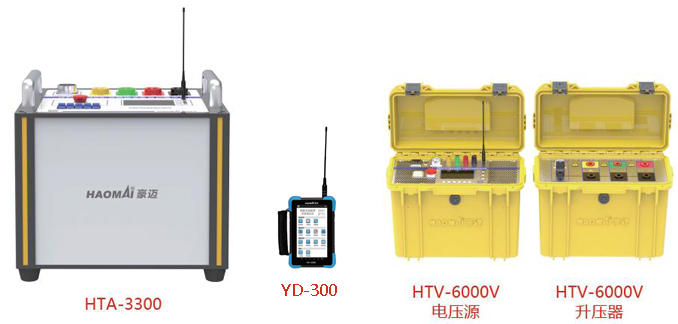

試驗設備： HTA-3300三相數字式智能大電流源、HTV-6000三相數字式智能高電壓源、YD-300智能電流電壓源無線遙控主機
繼電保護投運前必須嚴格進行向量校核，向量錯誤將導致正常運行或故障狀態的繼電保護誤動或拒動。 傳統的向量校核工作是在投運后組織負荷采用“工作電壓和負荷電流”進行，從CT、PT二次側用繼電保護測試儀施加二次電流電壓檢查回路，無法檢查整個完整回路的接線及極性正確性。 但在變電站投運初期，負荷組織往往較為困難，如負荷太輕、電廠反送電、高鐵牽引站送電等，故經常存在檢測不徹底，影響變電站正常運行的情況。
為此，武漢豪邁研發生產了HTA/HTV無線遙控智能電流源/電壓源，可實現從變電站一次回路施加大電流大電壓進行一、二次回路的完整向量校核。 下面簡單介紹變電站投運前注入式向量校核試驗方法。
電壓接線： 將HTV-6000三相數字式智能高電壓源接在母線PT一次側，在二次設備測控查看二次電壓。
△ 接線布置圖

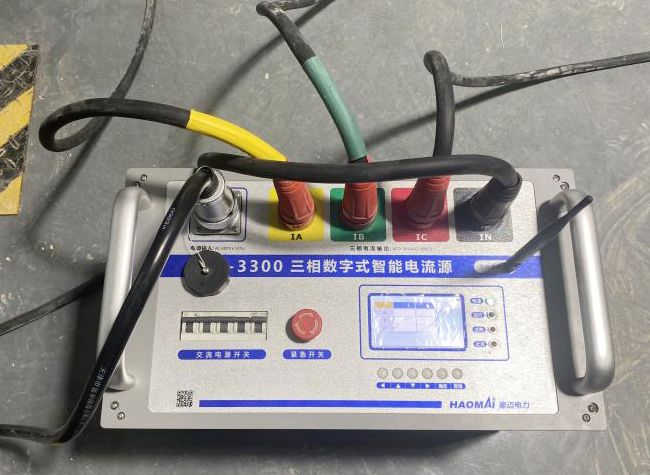

電流接線： 將HTA-3300三相數字式智能大電流源接在CT一次側，在測控裝置查看二次電流的幅值、相位、相序。 進行電流和電壓的角度、極性測試時，電流源從CT一次側加量。 以HTV-6000三相數字式智能高電壓源為基準源，通過無線遙控將電流和電壓同時采集到Y(jié)D-300 智能電流電壓源無線遙控主機。
首先將HTA-3300和HTV-6000通電，設置到遙控操作狀態，YD-300會自動搜索電流源與電壓源，各相電流與電壓設置成不同的幅值狀態，檢查電流電壓相序是否正確。 通過CT、PT注入一次電流電壓值在保護裝置上查看幅值與相位，從而檢查所有二次回路與極性。 本站PT變比為20kV/100V，CT保護繞組變比為3150A/1A。

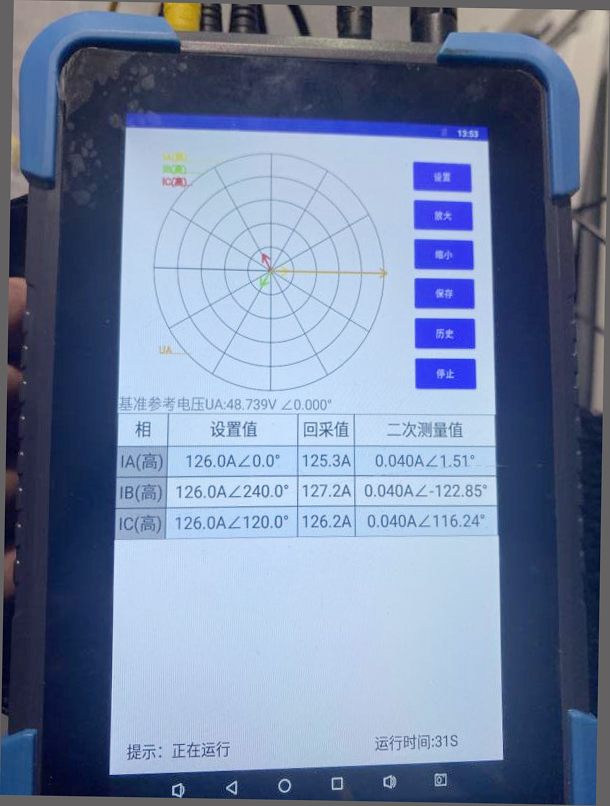

△ YD-300 顯示值

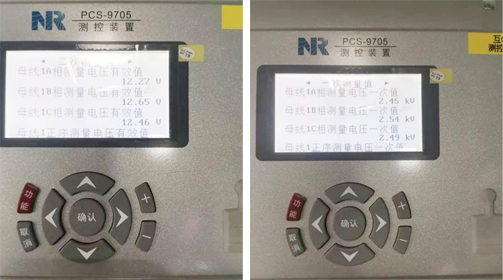

通過一次持續加量，在二次設備查看電流電壓的幅值和相位，從相位表上的矢量圖可以判斷極性是否正確。 由CT一次側加126A，二次側測得電流為0.04A，符合3150A/1A的變比。 電壓一次側加2500V，二次側電壓為12.46V，變比在基本誤差范圍之內，符合要求。
現場使用HTA/HTV無線遙控智能電流源/電壓源從變電站一次回路施加大電流大電壓進行一、二次回路向量校核，解決了以往變電站投運前分步式向量校核不可靠，投運后負荷組織困難等難題，大幅減少了工作量。 試驗過程中可以在設備終端和保護裝置上看到實測的電壓電流相位極性，按照要求進行多種模式的加量組合，操作簡單，通訊流暢，得到用戶的一致肯定與好評。
