案例實操丨差動保護帶斜率直線啟動值校驗方法
保護裝置：南瑞繼保PCS-978主變保護裝置
測試設備：繼保之星-S70 手持式數模一體繼電保護測試儀

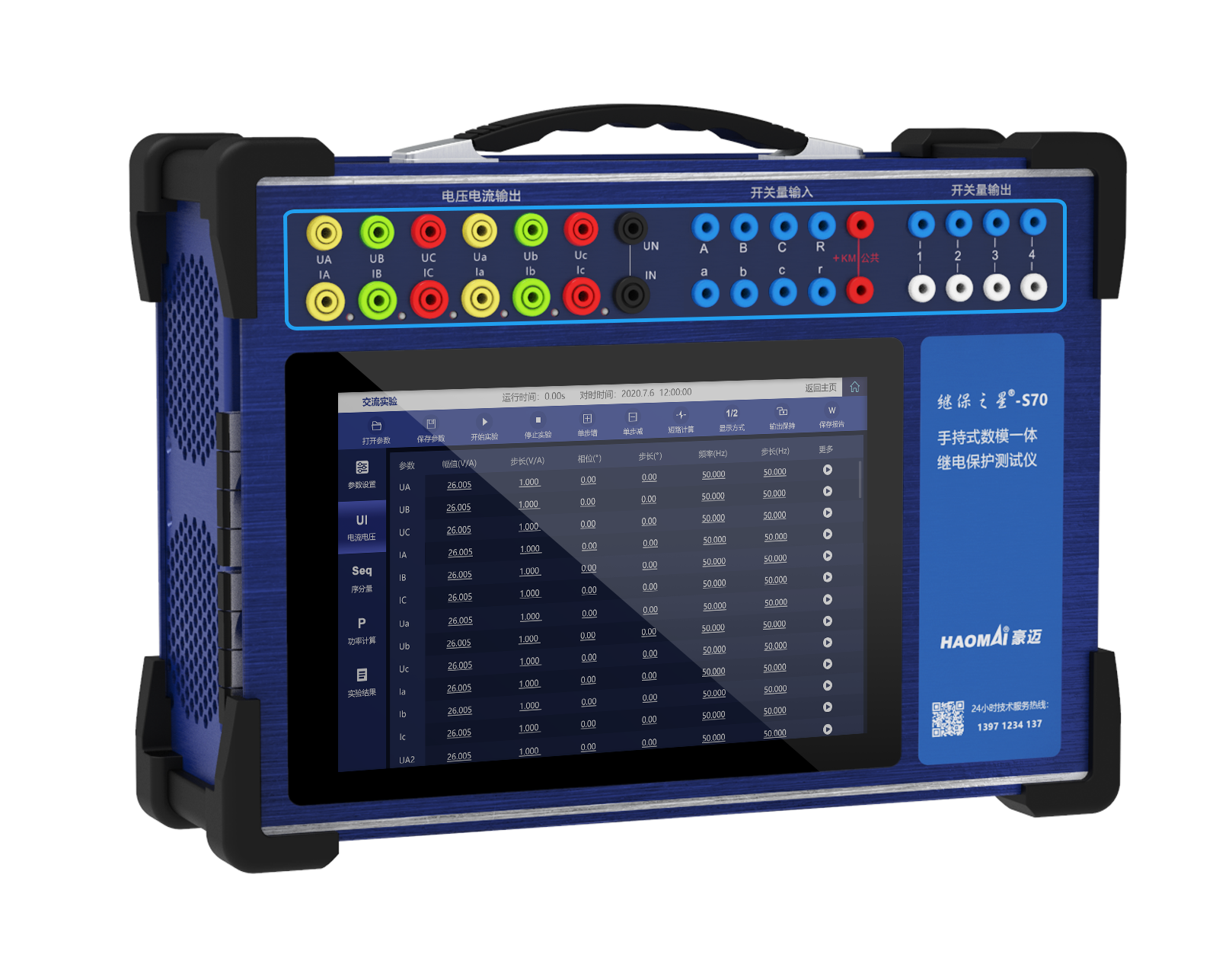

△?繼保之星-S70 手持式數模一體繼電保護測試儀
本文介紹如何使用 繼保之星-S70 手持式數模一體繼電保護測試儀 完成PCS-978變壓器保護裝置的帶斜率直線啟動值試驗項目。 PCS-978穩態比率差動動作方程如下：
?

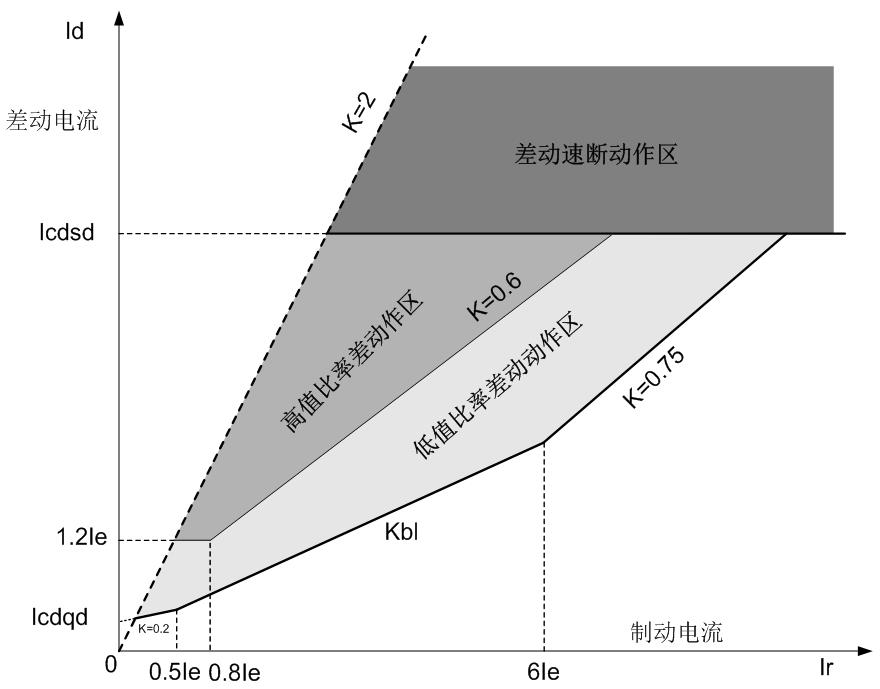

△? 穩態比率差動保護的動作特性 ?
1
保護相關設置
1）保護定值控制字設置 ：
|
序號 |
定值名稱 |
數值 |
序號 |
定值名稱 |
數值 |
|
01 |
主變高壓側額定容量 |
180MVA |
10 |
縱差差動速斷電流值 |
5Ie |
|
02 |
主變低壓側額定容量 |
90MVA |
11 |
縱差差動啟動電流值 |
0.5Ie |
|
03 |
低壓側接線方式 |
11 |
12 |
縱差差動速斷 |
1 |
|
04 |
高壓側PT一次值 |
220kV |
13 |
縱差差動保護 |
1 |
|
05 |
低壓側PT一次值 |
10kV |
14 |
CT斷線閉鎖差動 |
0 |
|
06 |
高壓側CT一次值 |
600A |
? | ? | ? |
|
07 |
高壓側CT二次值 |
1A |
? | ? | ? |
|
08 |
低壓側CT一次值 |
3000A |
? | ? | ? |
|
09 |
低壓側CT二次值 |
1A |
? | ? | ? |
2）保護壓板設置：
在“壓板定值”里，將“主保護”軟壓板置“1”，將“檢修”硬壓板置“1”，斷開“跳閘出口”硬壓板，檢查保護裝置光纖通道1處于自環狀態。
2
試驗接線及配置

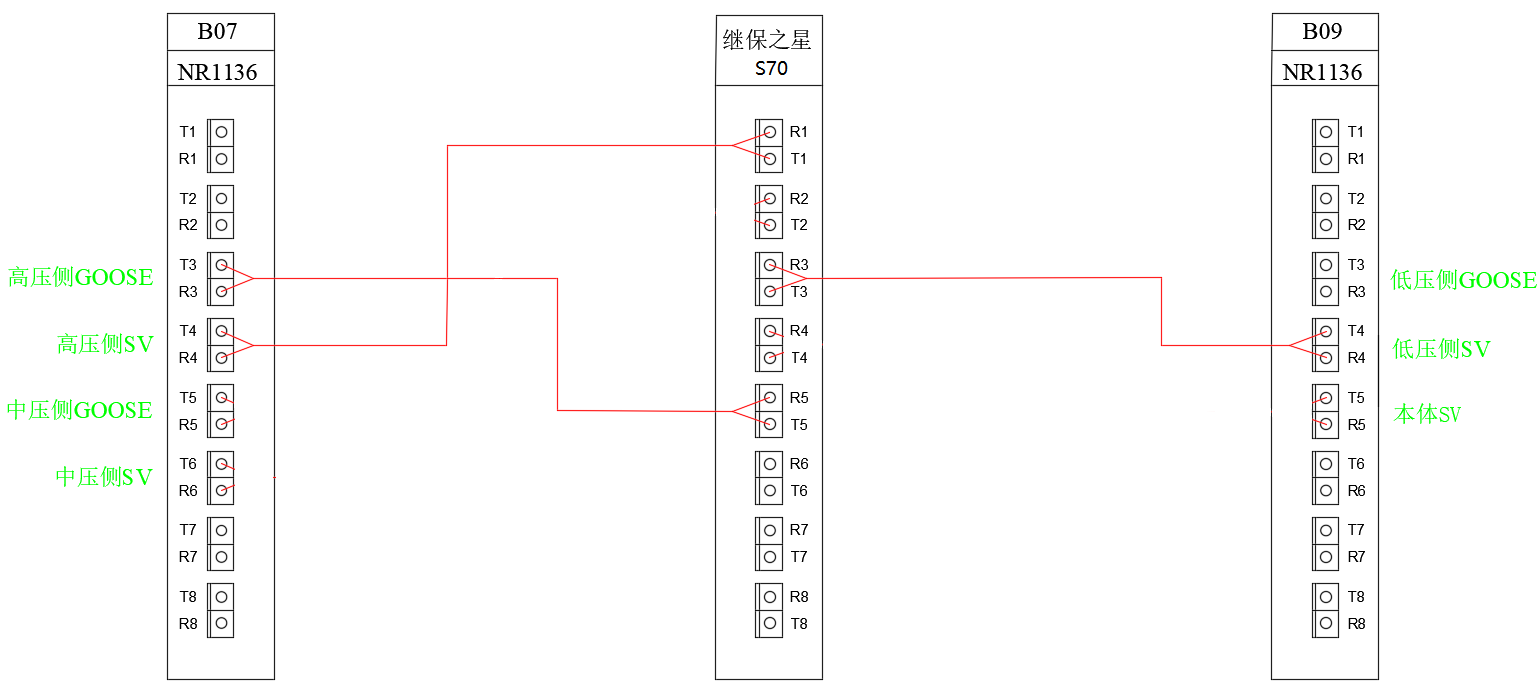

△? PCS-978差動保護接線圖
將繼保之星S70 的光口1接至主變B07主變高壓側4號光口，光口3接至主變B09主變低壓側4號光口，光口5接至主變B07主變高壓側3號光口，三根光纖分別為高壓側SV、低壓側SV與高壓側GOOSE。用繼保之星S70的IA、IB、IC映射高壓側三相電流，Ia、Ib、Ic映射低壓側三相電流，開入A、B、C分別映射跳高、中、低側開關。配置IEC61850相關參數。
3
啟動值校驗
1）高壓側施加三相對稱電流啟動值校驗
①1.05倍可靠動作校驗：I=1.05*0.556*0.787=0.459A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0.459∠0° |
|
IB/A |
0 |
0.459∠240° |
|
IC/A |
0 |
0.459∠120° |
|
Ia/A |
0 |
0 |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 1.05倍高壓側啟動值校驗（三相校驗）

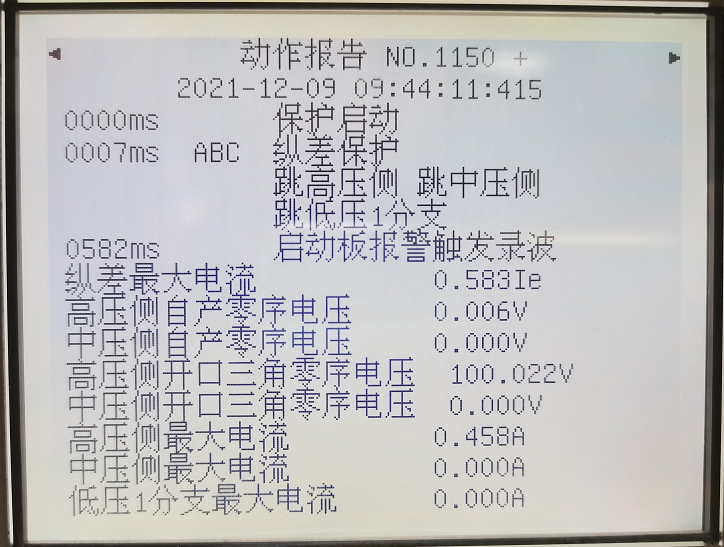

開始運行后按鍵觸發，差動保護動作，動作報文如下：
△ 1.05倍高壓側啟動值動作報文
②0.95倍可靠動作校驗：I=0.95*0.556*0.787=0.415A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0.415∠0° |
|
IB/A |
0 |
0.415∠240° |
|
IC/A |
0 |
0.415∠120° |
|
Ia/A |
0 |
0 |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 0.95倍高壓側啟動值校驗

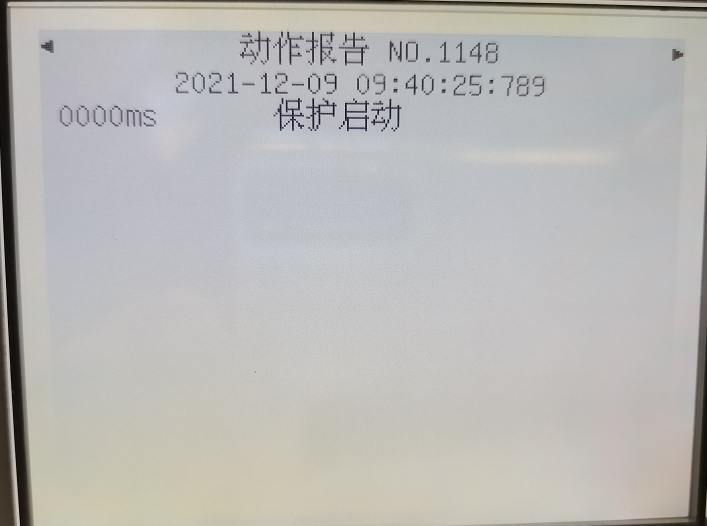

開始運行后按鍵觸發，差動保護啟動不動作，報文如下：
△ 0.95倍高壓側啟動值動作報文
2）高壓側施加單相電流啟動值校驗
PCS-978裝置對Y側的處理是Ih’=Ih-I0，當施加單相電流時，3I0=Ih，Ih’=2/3Ih.,因此高壓側施加的單相電流為Ih=1.5Ih’。
①1.05倍可靠動作校驗：I=1.05*0.556*0.787*1.5=0.689A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0.689∠0° |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
0 |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 1.05倍高壓側啟動值校驗（單相校驗）

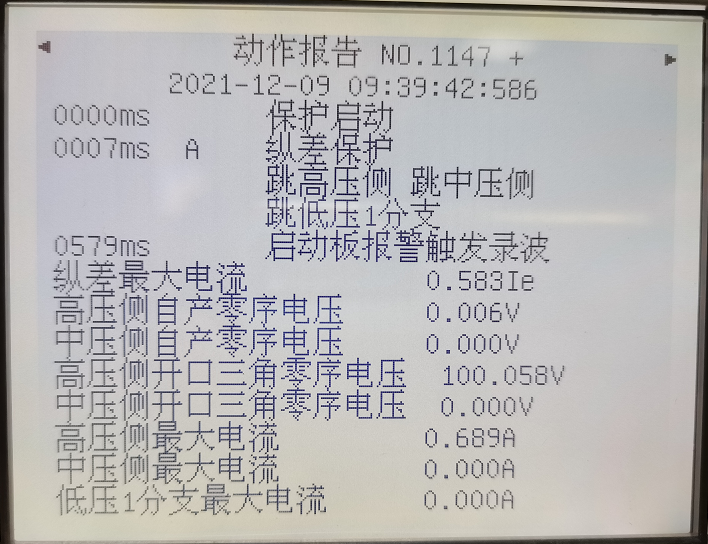

開始運行后按鍵觸發，差動保護動作，動作報文如下：
△ 1.05倍高壓側啟動值動作報文
②0.95倍可靠動作校驗：I=0.95*0.556*0.787*1.5=0.623A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0.623∠0° |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
0 |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 0.95倍高壓側啟動值校驗

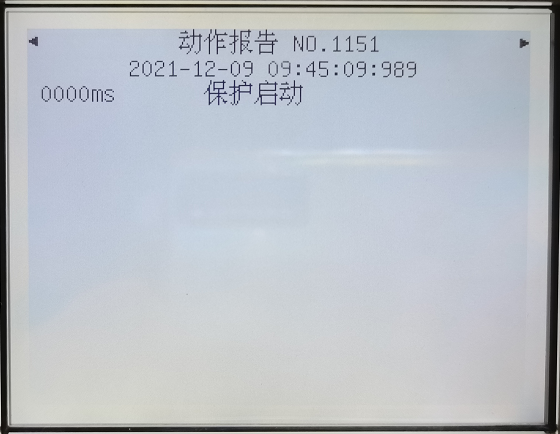

開始運行后按鍵觸發，差動保護啟動不動作，報文如下：
△ 0.95倍高壓側啟動值動作報文
3）低壓側施加三相對稱電流啟動值校驗
①1.05倍可靠動作校驗：I=1.05*0.556*3.463=2.021A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0 |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
2.021∠0° |
|
Ib/A |
0 |
2.021∠240° |
|
Ic/A |
0 |
2.021∠120° |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 1.05倍低壓側啟動值校驗（三相校驗）
開始運行后按鍵觸發，差動保護動作，開入量采到動作時間。
②0.95倍可靠動作校驗：I=0.95*0.556*3.463=1.829A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0 |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
1.829∠0° |
|
Ib/A |
0 |
1.829∠240° |
|
Ic/A |
0 |
1.829∠120° |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 0.95倍低壓側啟動值校驗
開始運行后按鍵觸發，差動保護啟動不動作，開入量采不到動作時間。
4）低壓側施加單相電流啟動值校驗
PCS-978裝置對△側的轉角方式進行相位補償，Ila’=（Ila-Ilc）/1.732，Ilb’=（Ilb-Ila）/1.732，Ilc’=（Ilc-Ilb）/1.732,當?shù)蛪簜?cè)施加單相電流時Il=1.732Il’。
①1.05倍可靠動作校驗：I=1.05*0.556*3.463*1.732=3.495A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0 |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
3.495∠0° |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 1.05倍高壓側啟動值校驗（單相校驗）
開始運行后按鍵觸發，差動保護動作，開入量采到動作時間。
②0.95倍可靠動作校驗：I=0.95*0.556*3.463*1.732=3.163A，狀態序列設置如下：
| ? |
狀態一（故障前） |
狀態二（故障） |
|
IA/A |
0 |
0 |
|
IB/A |
0 |
0 |
|
IC/A |
0 |
0 |
|
Ia/A |
0 |
3.163∠0° |
|
Ib/A |
0 |
0 |
|
Ic/A |
0 |
0 |
|
觸發條件 |
按鍵觸發 |
時間觸發 |
|
開入類型 |
? | ? |
|
試驗時間/ms |
? |
100 |
|
觸發后延時/ms |
0 |
0 |
△? 0.95倍高壓側啟動值校驗
開始運行后按鍵觸發，差動保護啟動不動作，開入量采不到動作時間。
根據以上試驗結果，即完成了帶斜率的啟動值1.05倍和0.95倍動作行為的驗證。
