10kV配電變壓器智能融合終端安裝與調試
發布時間:2022/02/18武漢市豪邁電力自動化技術有限責任公司

?隨著配電網技術深入發展,各地加快推進智能融合終端建設工作,通過安裝智能融合終端(TTU),實現配電變壓器電流、電壓、遙信等數值自動化。TTU監測并記錄配電變壓器運行工況,間隔性計算一次電壓有效值、電流有效值、有功功率、無功功率、功率因素、有功電能、無功電能等參數,上傳整點值,電壓、電流最大值、最小值及其出現時間,供電中斷和恢復時間,并完成數據的記錄與保存。配網主站通過通信系統定時讀取TTU監測值及歷史數據記錄,及時發現變壓器過負荷及停電等運行問題,根據記錄數據,統計分析電壓合格率、供電可靠性及負荷特性,為負荷預測、電網規劃及事故分析提供數據支撐。

近日,由武漢豪邁正維承接的10kV配電變壓器智能融合終端TTU安裝調試工程已圓滿完工,順利通過運維、調度驗收。

接到施工任務后,武漢豪邁正維人員聯系運維人員、質量監督員等對所需安裝的704臺智能融合終端所涉及的96個小區進行現場勘查,擬定施工方案,編制開工報審資料送交監理單位下達開工令后方可開工。

  • 施工前期調試準備: 對6個設備廠家進行分類,逐個安排廠家進行調試。廠家根據現場勘查清單進行IP配置、密鑰寫入、點表配置、圖模繪畫、調度主站配合,使用繼保之星-S60 手持式繼電保護測試儀進行加量,確認主站上線,所有數據正常后準備現場施工。

  • 施工前材料轉運: 包括安全工器具、標準化作業現場材料、電流、電壓端子、萬用表等。

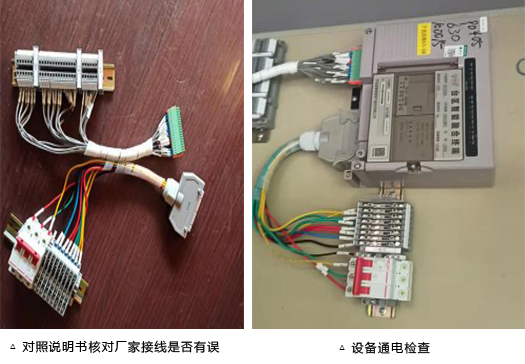

確認廠家遙信、遙測接線,對照說明書確認接法是否正確、安裝前檢查設備是否正常上線、遙測是否正常。

?

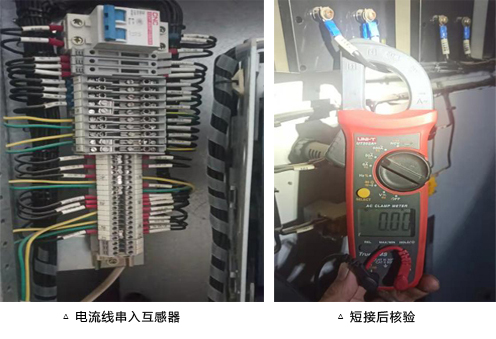

  • 正式施工: 確認可開工后,作業人員按照勘查記錄明細逐個核對危險點是否明確,施工人員進行驗電。施工人員應掌握設備工作原理,禁止任何一相互感器開路施工。短接后用萬用表核驗,回路有無電流,將三相TTU電流線進行串入。施工完成后聯系調度確認此臺設備是否上線、功能是否正常。

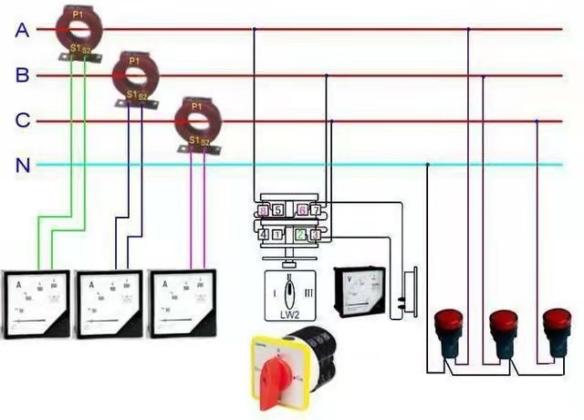

測量CT接線原理圖

施工完成后,確認現場、調度OMS圖模上線,由資料人員編寫準備上線申請工作,確保線路、圖模一致后由調度審批允許上線。

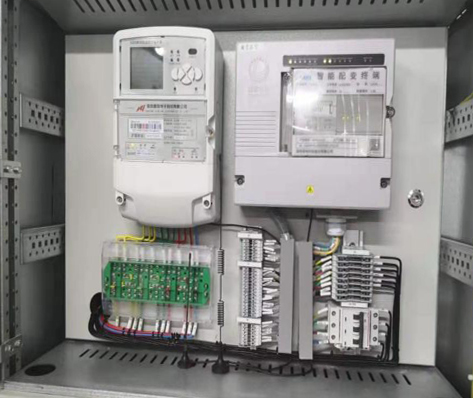

△ 施工完成上線

智能融合終端的安裝,實現了智能電網營配數據貫通,TTU監測并記錄配電變壓器運行工況,大大提升電網的安全性、可靠性。對臺區所有戶表進行實時監測,配合用電監察進行線損考核,通過GPRS通信網絡將數據傳送至用電管理中心,實現低壓配電網運行狀態可觀、可測,為網絡優化提供真實準確決策依據,進一步提升了供電服務水平。

?
