案例實操丨電壓互感器試驗方法
發布時間:2021/12/17武漢市豪邁電力自動化技術有限責任公司

CTP系列互感器測試儀是武漢豪邁電力基于低頻變頻技術研發的新一代高精度互感器勵磁特性和變比、極性測試儀,測試功能更加全面,精度可達0.05%,適用于各類CT和PT的測試。 設備輕巧便攜,可勝任對大變比互感器的試驗,測試速度快,可即時打印測試結果或大批量導出試驗報告,配合分析軟件快速準確判斷互感器是否滿足標準。

試驗項目 10kV開關柜進線PT測試

試驗設備: CTP系列互感器測試儀

試驗對象 10kV開關柜進線PT

01

試驗接線

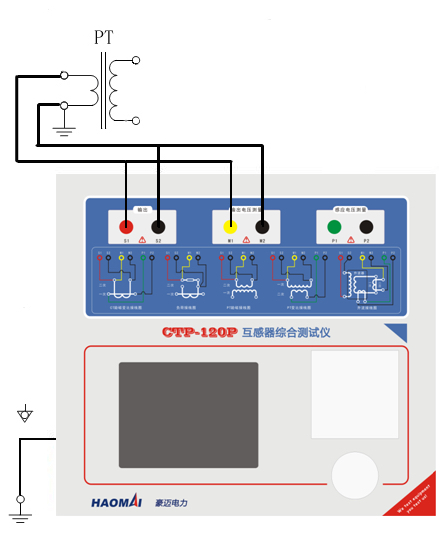

△ 接線圖

PT直阻、勵磁試驗接線方法:

取兩根二次試驗導線,將紅色的一組接在S1、S2上,黃色的一組接在M1、M2上。 對側接互感器的二次繞組,對側接線時首先將S1和M1短接起來,S2和M2短接。 然后接在互感器的一組繞組上,其他二次繞組保持?jǐn)嚅_。

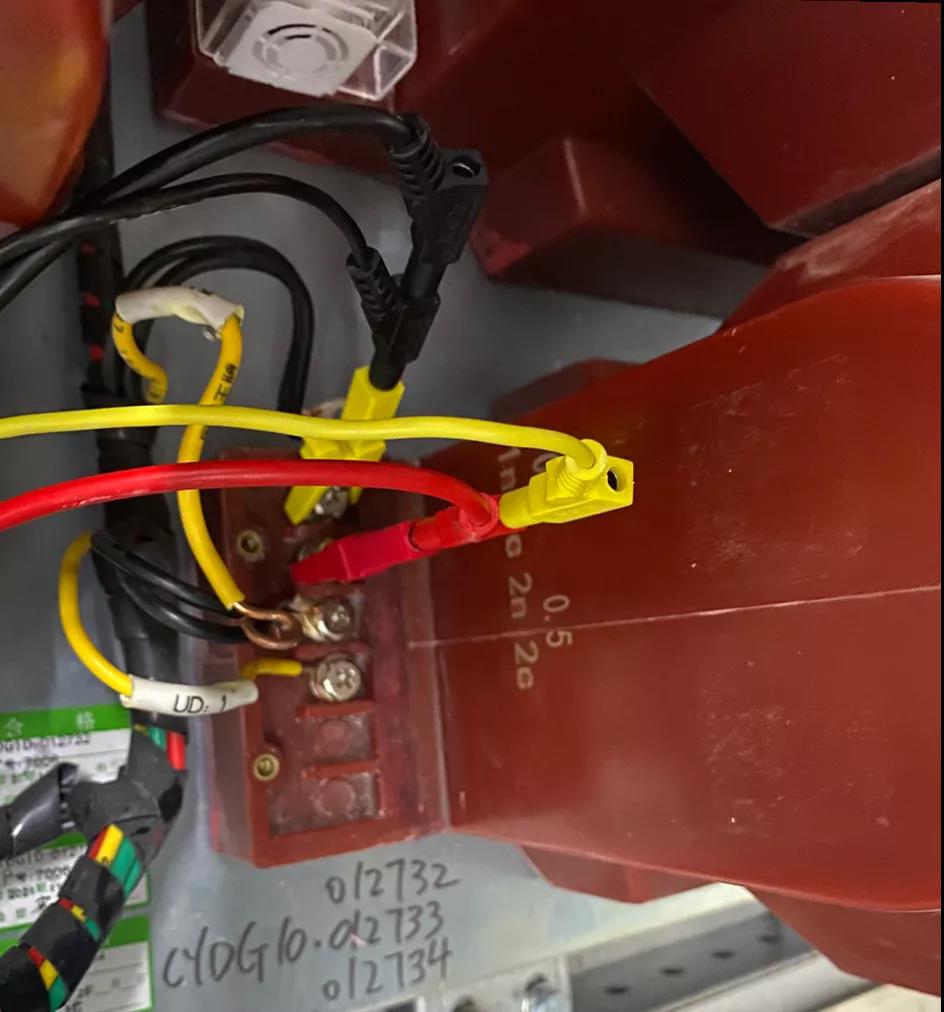

 △ 現場接線

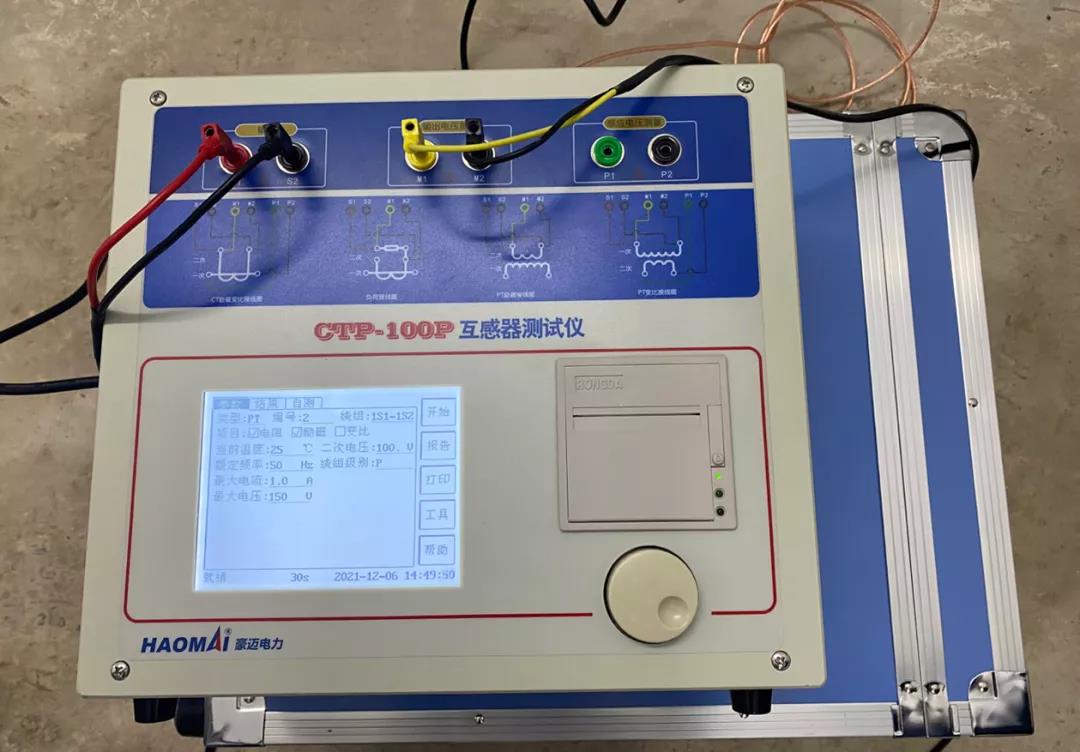

現場試驗接線 試驗過程中,將PT一次側全部斷開,公共端N斷開,同時PT二次側其他繞組開路。



02

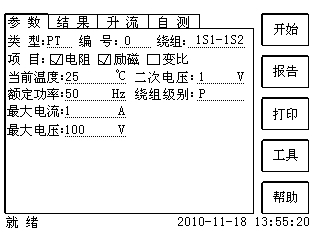

PT試驗參數設置



1)編號、繞組號可輸入字母和數字。

2)額定二次電壓: 電壓互感器二次側的額定電壓。

3)級別: 被測繞組的級別,P級等選項。

4)當前溫度: 測試時繞組溫度,一般輸入當時氣溫。

5)額定頻率: 可選值為50Hz或60Hz。

6)最大測試電壓: 設備輸出的最大工頻等效電壓,次電壓必須大于拐點電壓,一般設置大于二次電壓50V-100V。

7)最大測試電流: 試驗時設備輸出的最大交流電流,根據拐點電流大小判斷,一般設置1A。

8)選擇開始按鈕進行試驗,等待約30秒即可得出試驗結果。



03

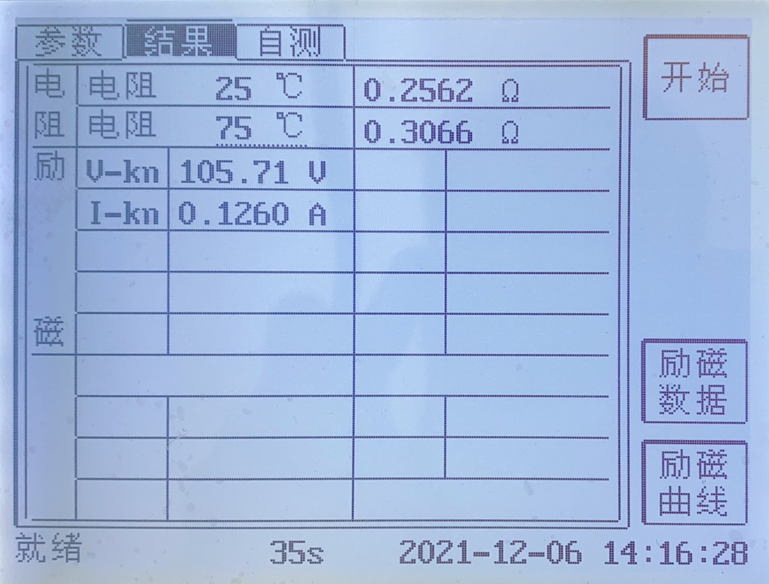

試驗結果分析

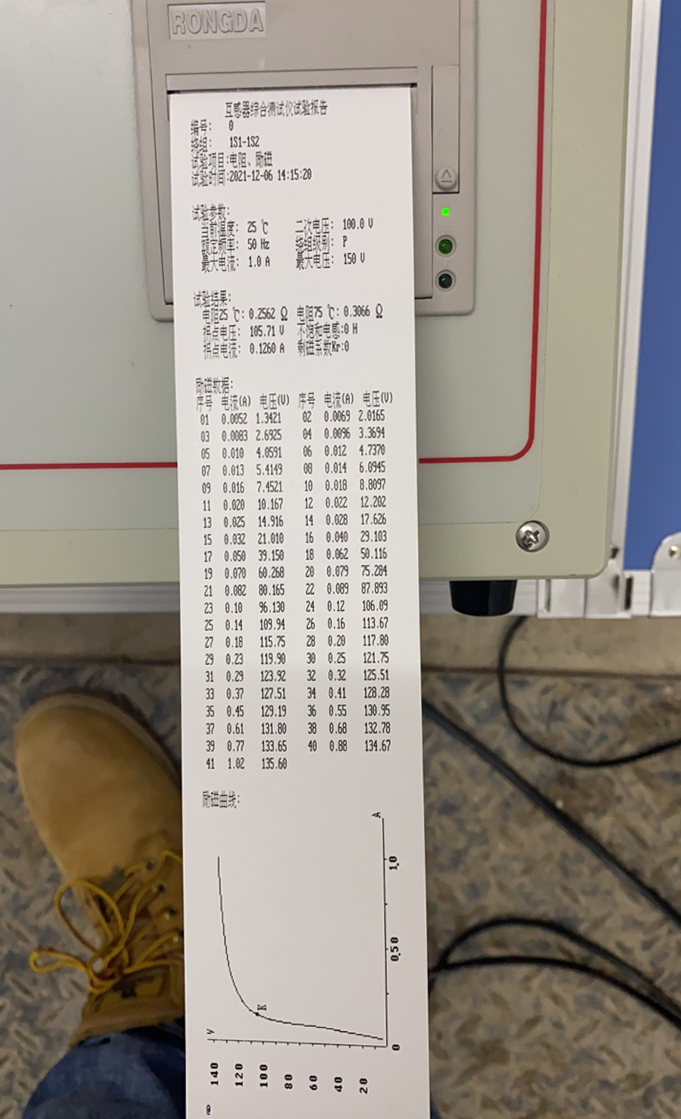

試驗結束后,打印勵磁數據和伏安特性曲線,將得出的勵磁數據以及拐點電壓和拐點電流,與互感器出廠的勵磁數據進行對比,一般拐點電壓大于二次電壓乘以相應繞組的倍數,由此判斷該P(yáng)T是否合格。
?
