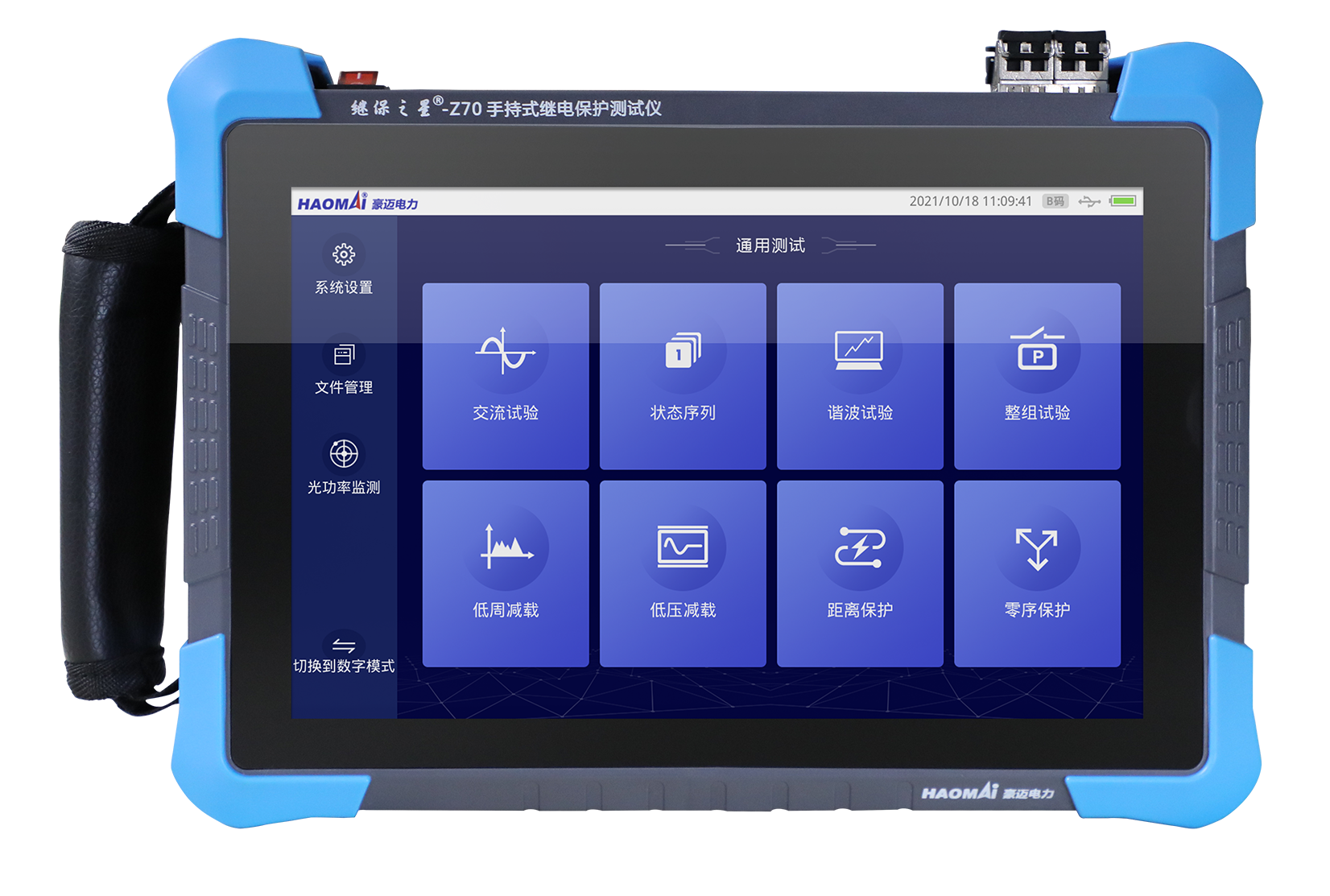

△ 繼保之星-Z70 手持式繼電保護測試儀

繼保之星-Z70 手持式繼電保護測試儀 是一款極致輕薄型數模一體繼保儀，約等于A4尺寸，僅重2.7kg，內置大容量鋰電池，可用于智能站、常規站系統測試和快捷分析。 設備光數字部分基于IEC61850規約開發，支持2路SV/GOOSE報文收發及分析； 模擬量輸出部分采用高功率可控功放技術，支持3*10A電流3*120V電壓輸出，輸出精度高達0.1%，滿足包含智能變電站、常規變電站在內的多種形式變電站的測試要求。 系統集多種測試與分析功能于一體，可對保護、測控、合并單元、電子式互感器等設備進行全面的功能、性能測試。 根據需要模擬自定義異常報文，用于檢測報文接收方如保護裝置、智能終端的功能正確性。

本文介紹如何使用繼保之星-Z70 手持式繼電保護測試儀調試常規站PCS-931保護裝置的光差保護試驗。

1）保護定值控制字設置：

2）保護壓板設置：

在“壓板定值”里，將“通道1差動保護”軟壓板置“1”，在保護屏上，投入“差動保護”功能硬壓板，斷開“跳閘出口”硬壓板，檢查保護裝置光纖通道1處于自環狀態。

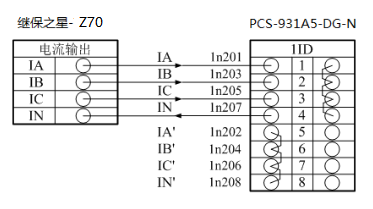

△  PCS-931光差保護接線圖

將繼保之星-Z70 手持式繼電保護測試儀的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”、“IN＇”（非極性端）端子短接，將“IN”（零序電流極性端）端子接回繼保之星-Z70的電流輸出端“In”。 將繼保之星-Z70的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連，將繼保之星-Z70的“+KM”與保護裝置的公共端相連。

繼保之星-Z70軟件有多個測試界面，可實現模擬量模式與數字模擬切換。

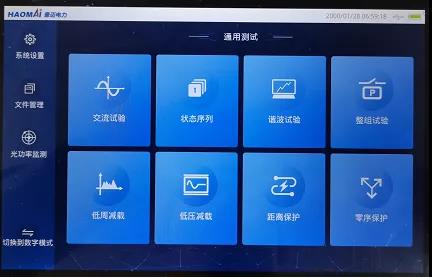

△ 軟件主界面

1）驗證0.95倍整定值下，差動保護可靠不動作。 模擬三相短路故障，根據差動動作值2.0A計算可得，差動電流實驗值2.0*0.95*0.5=0.95A。

在“狀態序列”菜單里，添加故障前、故障兩個狀態。

狀態一設置： UA=UB=UC=57.73 5 V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 時間觸發10s。

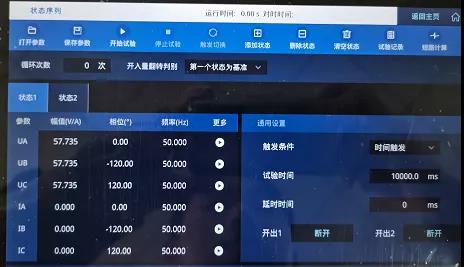

△ 正常狀態參數設置

狀態二設置： UA=UB=UC=57.735V，IA=IB=IC=0.95A，電壓電流均為正序，觸發方式： 時間觸發100ms。

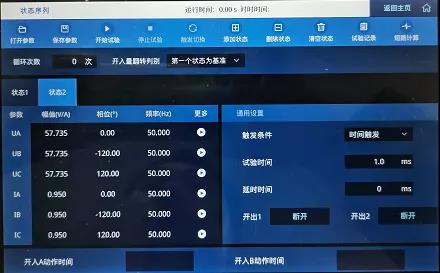

△ 故障狀態參數設置

加量，設置完成后，點擊運行。  繼保之星-Z70 按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態， 繼保之星-Z70 按照故障態設定值輸出持續時間0.1s。

實驗結果： 保護裝置未動作，繼保之星-Z70 未采集到跳閘信號。

2）驗證1.05倍整定值下，差動保護可靠動作。 模擬三相短路故障，根據差動動作值2.0A計算可得，差動電流實驗值2.0*1.05*0.5=1.05A。

在“狀態序列”菜單里，添加故障前、故障兩個狀態，狀態一設置同上面正常狀態參數設置。

狀態二設置： UA=UB=UC=57.735V，IA=IB=IC=1.05A，電壓電流均為正序，觸發方式： 時間觸發100ms。

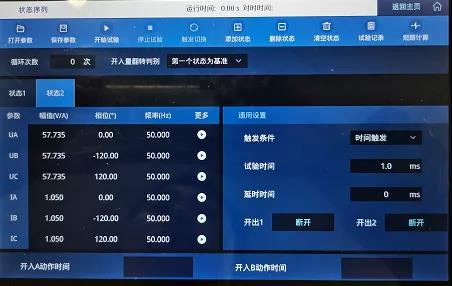

△ 故障狀態參數設置

加量，設置完成后，點擊運行。  繼保之星-Z70 按照正常態設定值輸出持續時間10s，10s后裝置自動切換至下一狀態，繼保之星-Z70 按照故障態設定值輸出持續時間0.1s。

實驗結果： 保護動作有跳閘信號燈顯示，繼保之星-Z70 收到保護發出的跳閘信號，此實驗跳閘方式為三相跳閘，繼保之星-Z70 開關量輸入A端口測得動作時間為26ms。

根據實驗結果，本次實驗測得整定值2.0A差動電流下保護性能滿足規程要求。 0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作，動作時間滿足差動要求。
