?蓄電池組作為發電廠、變電站和換流站直流系統的重要電源，給繼電保護、通信控制、事故照明等提供不間斷動力，其供電能力是廠站設備穩定運行的最后保障，其性能好壞直接關系到電力系統和通信系統的安全可靠性。 因此，蓄電池組的穩定性及實際放電容量對保障電力設備的正常運行有重要意義。

MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統 是武漢豪邁電力在總結多年直流運維經驗的基礎上開發的一套帶有多狀態監控和遠程在線自動充放電的多功能模塊化綜合監測管理系統，克服了目前靜態、離線、斷續維護蓄電池方法的不足，能夠完全替代人工維護模式，實現遠程在線核容性放電維護。 系統在線監控直流和蓄電池組運行參數和性能參數，全面了解蓄電池的性能狀態，及時發現落后單體電池，實現中長期大數據分析，排除安全隱患，為蓄電池組和直流系統的可靠運行提供技術性指導及良好保障。

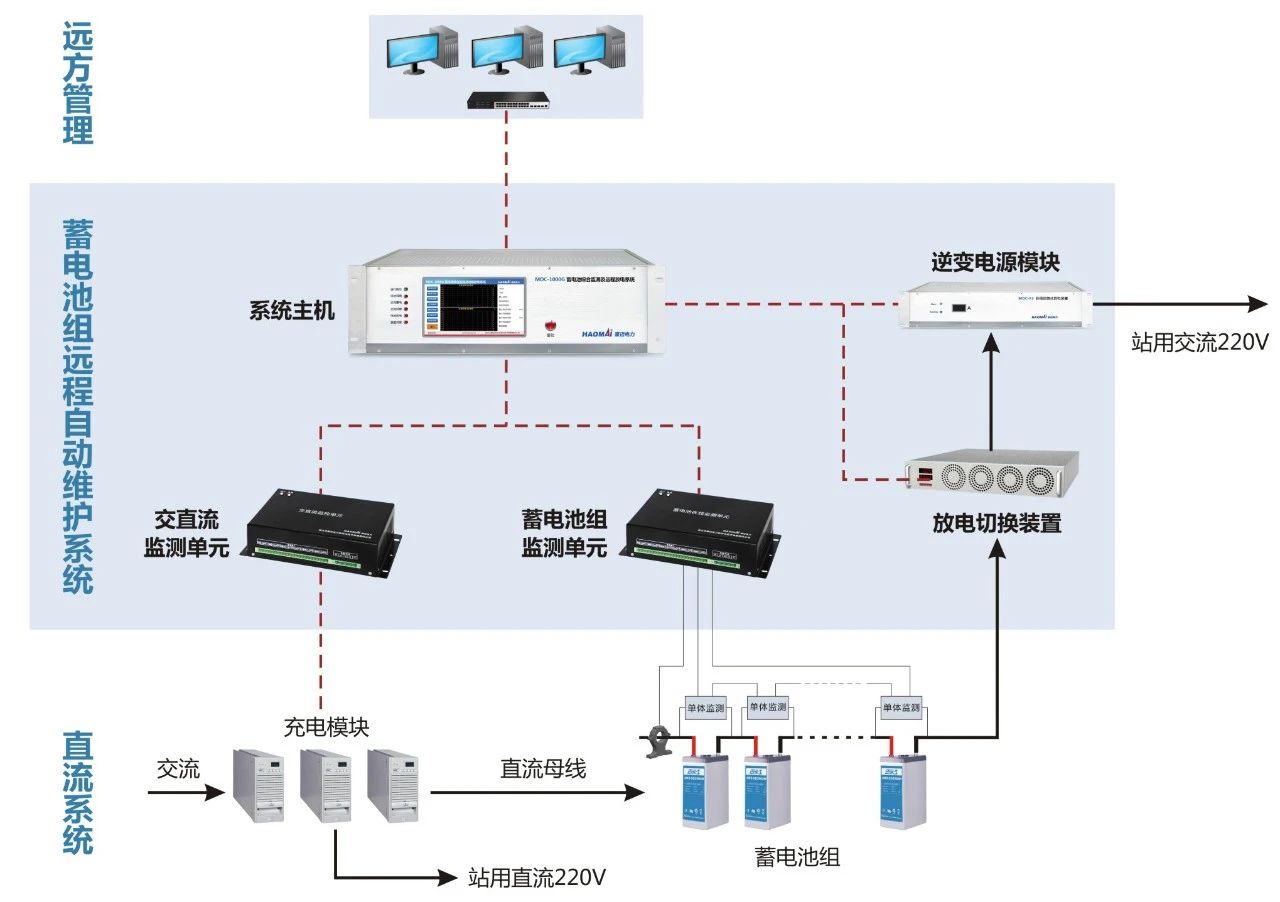

系統由遠方管理后臺系統（管理層）、站端在線監測和自動核容維護系統（執行層）兩部分組成。 遠方主機通過綜合數據網管理多個變電站的站端核容系統，實現對各個變電站直流系統的在線狀態監測和數據分析，以及遠程控制各站各組蓄電池的自動放充電核容。

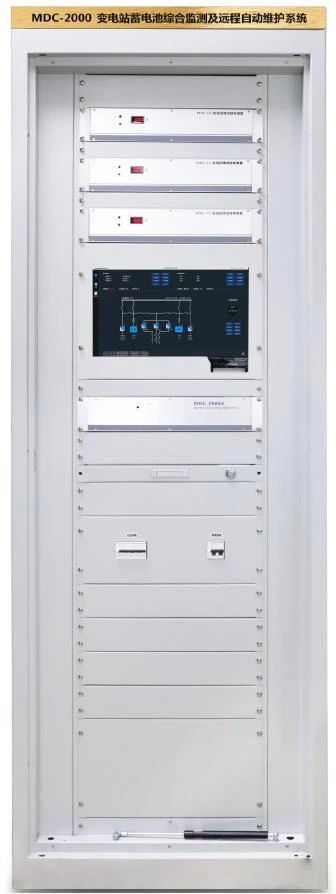

△MDC-2000A 單組蓄電池組遠程自動維護系統

蓄電池遠程放電試驗分為蓄電池放電監管模塊和逆變器模塊，監測蓄電池組端電壓、組端電流等，當滿足蓄電池充放電要求時，自動將蓄電池脫離母線，然后將蓄電池接入逆變放電裝置，控制放電裝置開啟放電流程。 當放電完成后，自動關閉蓄電池連接逆變器的開關，使充電機對蓄電池組進行均充充電過程。 當充電機狀態由均充轉為浮充時，將蓄電池投入母線正常運行。

遠程離線式核容放電是通過定時或受控自動對蓄電池核容放電，并在蓄電池動態充電工況下，檢測各種參數。 全生命周期大數據全方位多變量分析蓄電池健康狀態，及時發現落后電池、實現蓄電池在線自動維護。 通過安全性的遠程核容放電技術，減少現場工作量，解決蓄電池長期充電而缺乏放電的情況，同時將在線放電電量通過逆變回饋到電網，放電熱量大大減少，保證保護控制設備的跳閘電流，提高放電安全性，符合綠色環保要求。

• 物聯網，云平臺： 能獨立組網，又可連接遠程運維平臺，進行數據管理分析。

• 全面長期在線監控： 蓄電池組運行狀態、組端電壓、交直流電壓電流、充放電電流、各開關狀態、環境溫度、各單體電池電壓、內阻、電池溫度等。

• 一鍵式逆變核容放電： 實現雙充雙蓄及單充單蓄系統蓄電池的遠程一鍵式自動核容試驗。

• 全電控自動操作： 遠程電控各開關切換放電狀態，實現母線并聯，一組蓄電池為母線放電，另一組蓄電池隔離離線放電。

• 本地數據查看分析： 實時查看運行數據圖表、歷史記錄數據圖表，實時、歷次充放電曲線數據等，并進行數據分析告警。

• 后臺數據記錄存檔分析： 實時運行數據、充放電數據、歷史數據均遠程至后臺，實現長期大數據管理和分析。 后臺實時監控充放電過程。

• 告警和預警： 實時分析、及時發現電池和交直流故障并告警、智能分析提前預警。

• 智能多重保護： 蓄電池?zé)崾Э乇O(jiān)控安全防范，防孤島保護功能，交直流系統異常和裝置故障終止放電等，保證安全放電和系統安全。

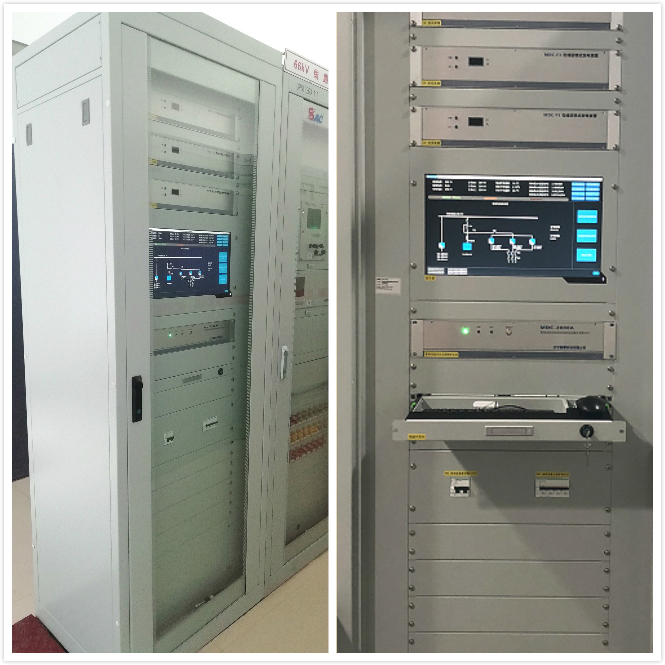

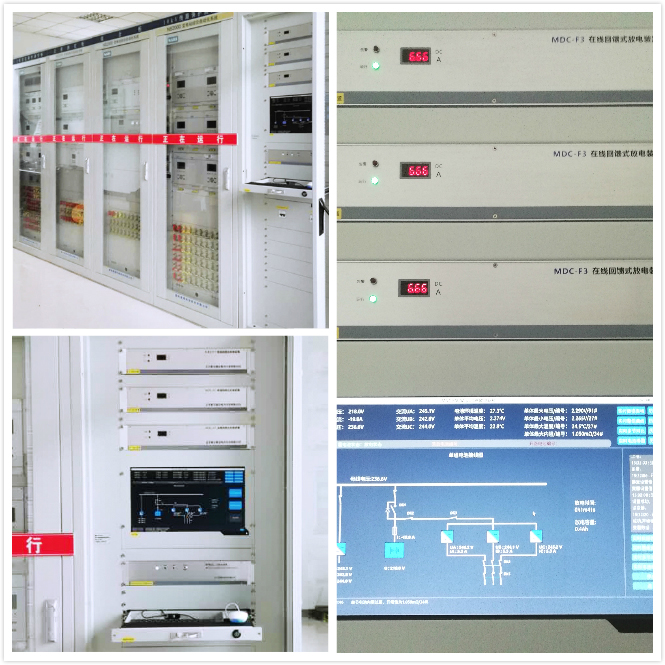

△ 應用現場
