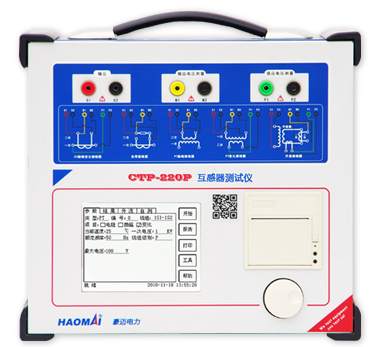

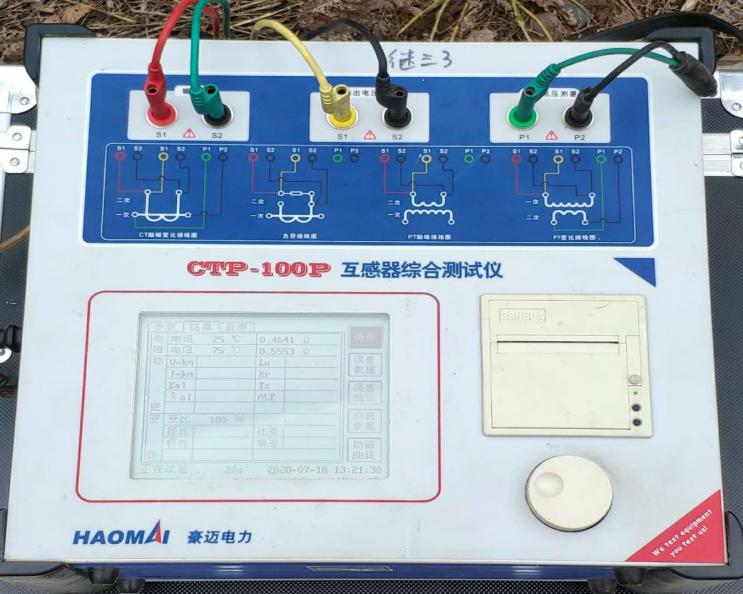

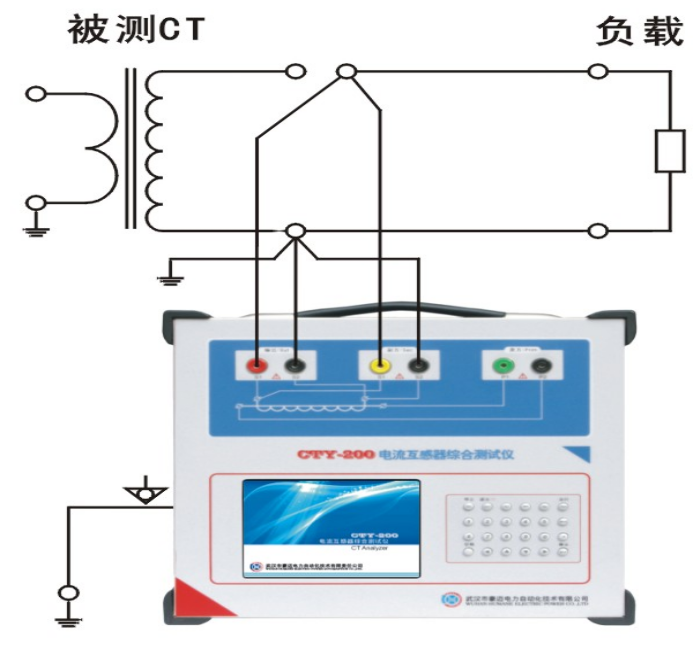

△ 現場接線圖

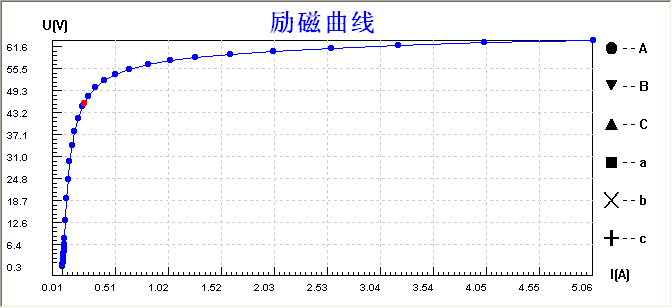

2）從二次側施加電壓測出CT的二次繞組直阻（折算至75℃）和勵磁曲線。

根據勵磁曲線和CT的二次繞組直阻，測試儀自動計算出CT誤差曲線， 5Pnn的CT用5%誤差曲線，10Pnn的CT用10%誤差曲線。

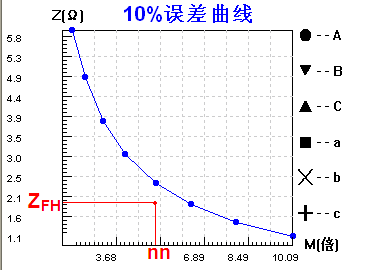

5Pnn和10Pnn的CT可認為最大電流倍數為nn，二次回路阻抗為ZFH，查閱曲線上(nn，ZFH )位置若處于曲線下方，則該CT滿足使用需求，若位于曲線上方，則不合格。

測試儀可根據給定負荷、勵磁曲線自動計算準確限值。

計量CT： 額定負荷下，根據準確等級不同，復合誤差等于或大于10%的最小一次電流與額定一次電流之比。

穩態保護CT ： 額定準確限值一次電流與額定電流之比。 根據準確等級不同，準確限值系數ALF、Kalf定義為CT 的復合誤差小于或等于5％或10％時的一次電流。

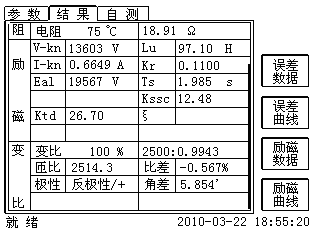

測試儀直接測試CT匝比（CT內部有補償措施，匝比不一定是整數）。 根據勵磁數據計算各電流、負荷下的角比差表。 比差和角差隨二次電流的減小而增大，隨二次負荷的減小而減小。 當二次負荷功率因數增大，比差減小而角差增大。

根據GB1208-2006及DL/T866-2004規定計量CT誤差限值不得超過下表：

故障穩態時，數十倍的額定電流會導致CT二次側電流中包含大量高次諧波，高次諧波小，則復合誤差小。 測試儀根據勵磁曲線自動推算出復合誤差。

復合誤差： 在規定的工作循環中最大瞬時誤差電流，表示為額定一次短路電流峰值的百分?jǐn)?shù)。

GB1208-2006及DL/T866-2004規定P級、PR級CT誤差限值不得超過下表：

故障暫態時，CT二次電流中包含衰減的直流分量。

峰值瞬時（總）誤差： 在穩態條件下，一次電流瞬時值與二次電流瞬時值乘以變比Kn兩者之差的均方根值。 測試儀根據給定負荷和勵磁曲線自動計算峰值瞬時誤差。

GB16847-1997及DL/T866-2004規定TP級CT誤差限值不得超過下表：
