配電自動化FA是指在故障時獲取故障信息，并自動判別和隔離饋線故障區段以恢復對非故障區的供電，從而減小停電面積和縮短停電時間。 其中，就地型FA自動化的控制通過利用重合器和分段器、利用重合器和重合器、利用點對點通信等方式實現就地隔離故障，故障信息上傳。
試驗地點： 江西省XX供電公司
試驗設備： 配電之星-P2200A1 配電自動化終端測試儀3臺、WDS-3 配電開關模擬試驗盒1臺、柴油發電機1臺、筆記本1臺、對講機若干。 （FTU使用物聯網卡與主站通信）

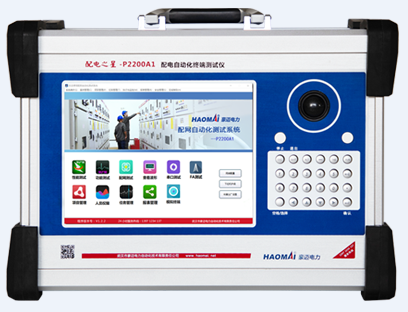

△ 配電之星-P2200A1 配電自動化終端測試儀
下圖為試驗現場10kV線路正常投運一次接線圖。
終端自愈控制策略： 變電站開關CB重合兩次、線路首級分段開關FD1通電延時20s后合閘，F(xiàn)S1為首端分段開關， FS2~FS6/ LSW1~LSW2為自適應綜合型智能負荷分段開關/聯絡開關，YS1~YS2為用戶分界開關（斷路器）。 將WDS-3 配電開關模擬試驗盒放置在CB開關，模擬其動作，3臺配電之星-P2200A1配電自動化終端測試儀分別放置于FS1、FS2、FS3處模擬故障電流電壓。

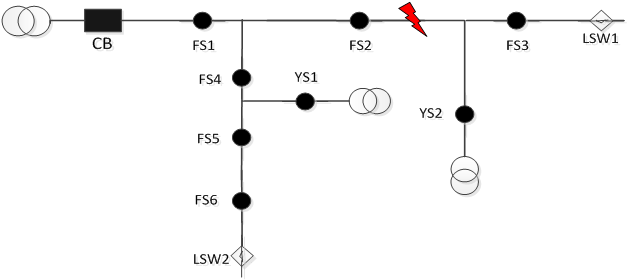

△ 10kV線路正常投運一次接線圖

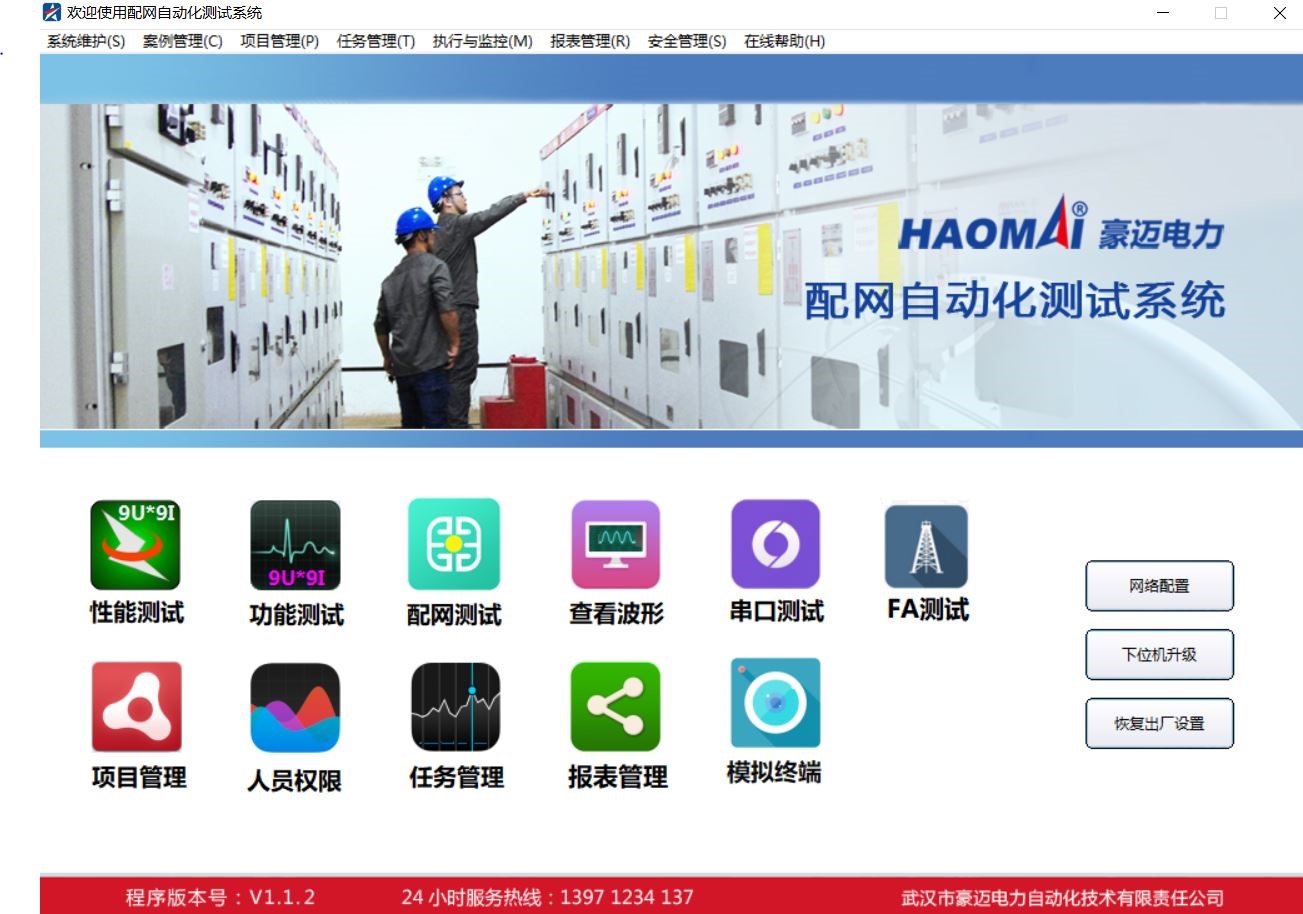

△ 配電之星-P2200A1配電自動化終端測試儀主界面

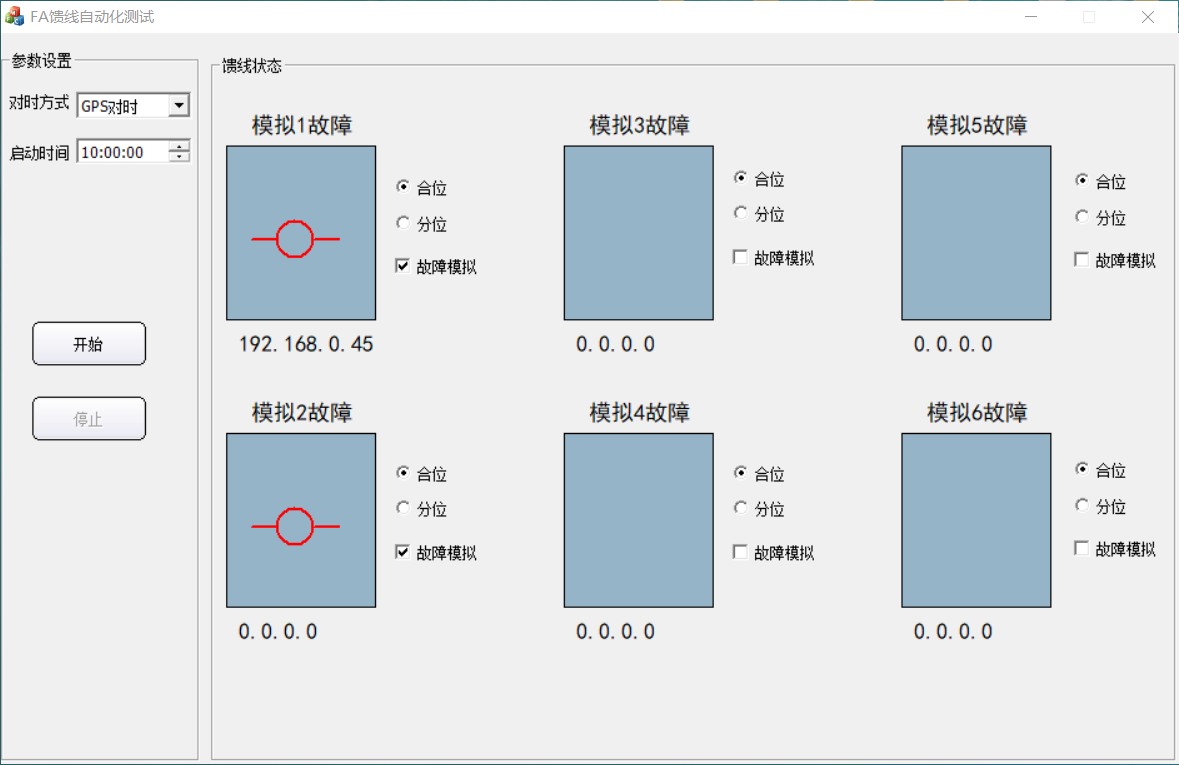

△ FA測試模塊界面
FA測試模塊界面可顯示每臺測試儀對應終端狀態。 此次試驗?zāi)M故障1、2、3分別為FS1、FS2、FS3開關對應配網測試儀的輸出狀態和開關狀態。 根據終端狀態設定故障時電流、電壓、開關位置等電氣模擬量，結合電流方向判斷開關前后故障類型，找出故障點，快速隔離故障，無需進行繁瑣狀態序列推演。
此次試驗以故障發生在主干路FS2與FS3之間為例，進行就地型FA自動化動作過程分析：
FS1、FS2檢測故障電流并記憶，F(xiàn)S3未檢測到故障電流。
首先CB保護跳閘（跳開臨時接入的WDS-3 配電開關模擬試驗盒），F(xiàn)S1~FS6失電延時分閘。 開關CB及FS1-FS6全部跳開，處于分閘位置。
CB（WDS-3 配電開關模擬試驗盒）在2s后第一次重合閘。 FS1一側有壓且有故障電流記憶，延時20s合閘。
FS1合閘后，F(xiàn)S2一側有壓且有故障電流記憶，延時7s合閘。 FS4一側有壓但無故障電流記憶，啟動長延時57s合閘。
FS2合閘于故障，由于是永久故障，CB再次跳閘，F(xiàn)S2失電延時分閘并閉鎖合閘。
FS3失電分閘，因短時來電閉鎖合閘，F(xiàn)S4~FS6失電延時分閘。
CB（WDS-2 配電開關模擬試驗盒）二次重合，F(xiàn)S1、FS4、FS5、FS6依次延時合閘，LSW1自動轉供（或人工合閘）。
所有動作完成后，將故障隔離在FS2與FS3之間，動作過程中3臺配電自動化終端測試儀持續輸出FS1-FS3故障態，并記錄對應終端開關位置的狀態變化，主站接收上述動作報文并錄波，上送10kV線路FA自動化動作信息報告來判別故障區間。
