合并單元測試時需要對其額定延遲時間、角差以及比差等參數進行驗證,測試原理一般采用插值法和同步法。
1
插值法
在4K采樣率的情況下,若將4000個點的數據進行離散傅氏變換,則可認為基波頻率為1Hz,即A1為1Hz的正弦波形,A2為2Hz的正弦波形。

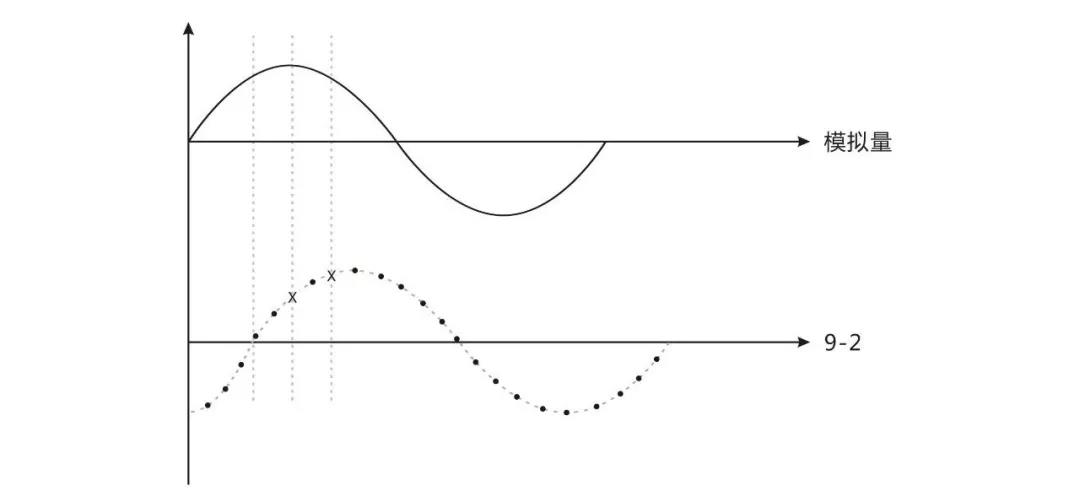

設置自身晶振控制采樣,此時有可能出現模擬量的采樣點無對應的9-2點,則需插值計算出9-2點的大小,如上圖中X點需要插值計算得到。
假定9-2為Am,模擬量為An:
相差計算:
時差計算:
比差計算:
諧波計算:
2
同步法

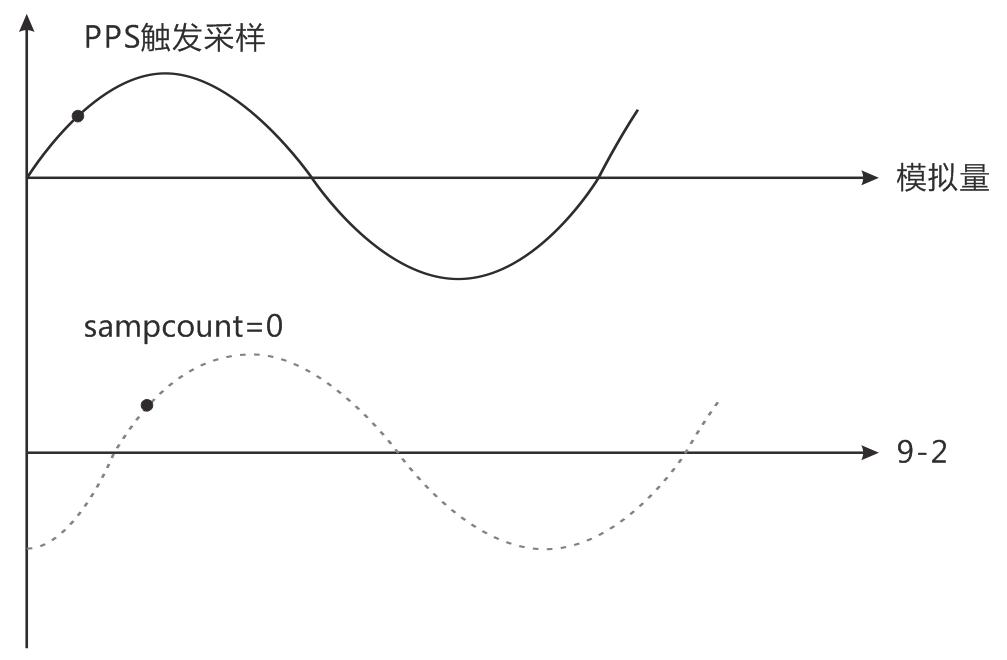

已知同一采樣周期內的模擬量及9-2的4000個點數據的情況下,通過傅氏變換可得兩者的基波函數和諧波函數,在PPS觸發采樣時刻(即整秒時刻)時模擬量點的瞬時相位可通過數學計算得出。
3
插值法與同步法的區別
插值法不需要外部時鐘對時,依靠裝置本身的時間進行采樣,而同步法需要測試儀與合并單元在同一時間系統內,因?yàn)橥椒ū容^的是整秒時刻的模擬量值與零號報文兩點之間的數據。
