【實操】IEC61850-9-2參數配置方法
發布時間:2019/08/01武漢市豪邁電力自動化技術有限責任公司

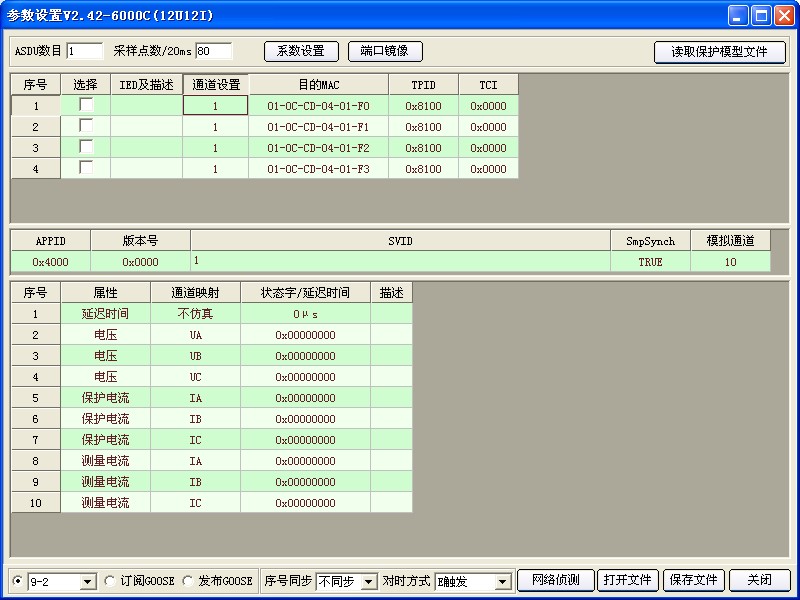

界面說明:
ASDU數目: 每幀報文中包含的采樣點數目,最大為10
采樣點數/20ms: 20ms時間中采樣點數目
目的MAC地址: 表示目的MAC地址(列表一)
TPID: 標識號(默認為8100,不能修改)
TCI: 標識(通過設置優先級,CFI和VLanID進行修改)
APPID 裝置 標識ID(列表二)
版本號: 配置版本號
SVID: 虛擬ID號,最大為50字符
SmpSynch: TRUE或FALSE
模擬通道: 設置輸出模擬通道個數,最大為50
屬性設置和通道映射設置(列表三)

狀態字/延遲時間: 范圍為0~99999μs

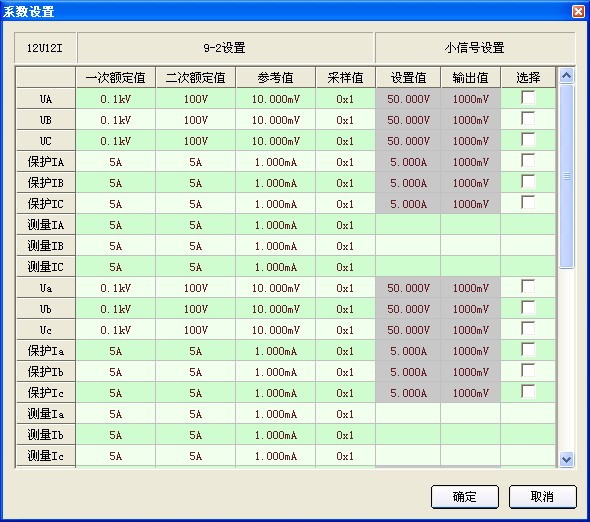

系數設置如下:

說明:

設置系統的一次額定值、二次額定值、參考值、采樣值和小信號信息, 輸出通道有UA、UB、UC、保護IA、保護IB、保護IC、測量IA、測量IB、測量IC、Ua、Ub、Uc、保護Ia、保護Ib、保護Ic、測量Ia、測量Ib、測量Ic和UU、UV、UW、保護IU、保護IV、保護IW、測量IU、測量IV、測量IW、Uu 、Uv、Uw、保護Iu、保護Iv、保護Iw、測量Iu、測量Iv、測量Iw共36路。

1

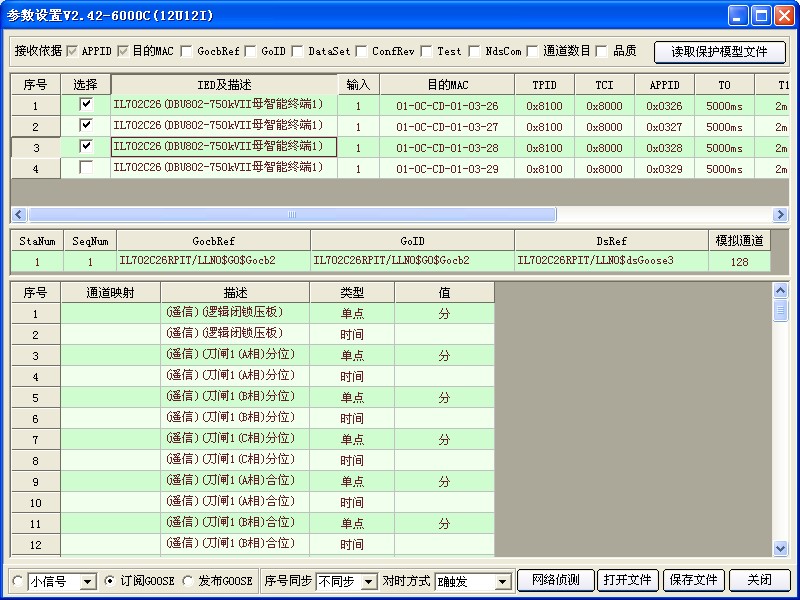

訂閱GOOSE配置





界面說明:

目的MAC地址: 表示目的MAC地址(列表一)

TPID: 標識號(默認為8100,不能修改)

TCI: 標識(通過設置優先級,CFI和VLanID進行修改)

APPID: 裝置標識ID

通道數目: 設置通道輸出數目,手動輸入最多為200

可以設置StaNum、SeqNum、GocbRef、GoID、DsRef等信息(列表二)

可以設置通道映射關系、描述、類型和值(列表三)

讀取保護模型文件: 用于打開分析保護廠家提供的SCD文件。 將目的MAC地址、TPID、TCI、APPID、GocbRef、GoID、版本號、DsRef等信息解析,同時也提取出相應的開入量信息,包括描述、類型和值,設置映射節點。

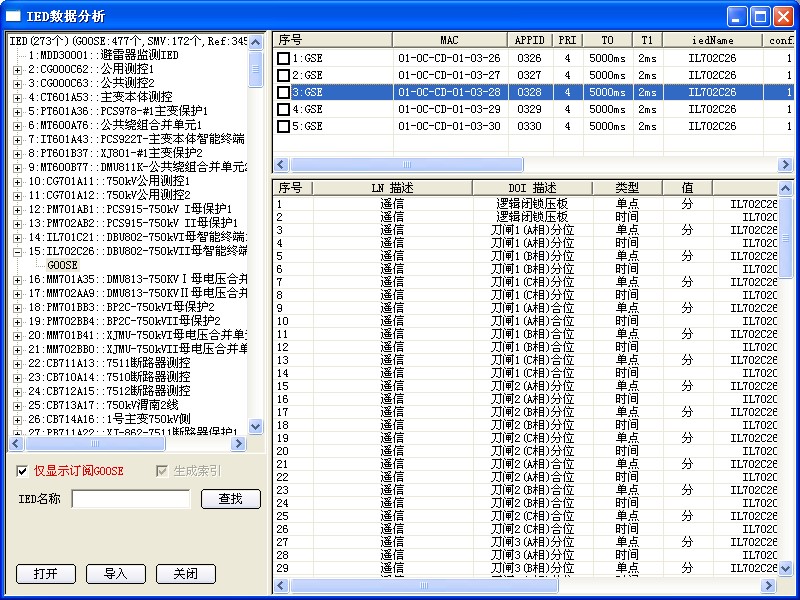

打開SCD文件窗口:

選擇需要配置的項目導入,選擇不同的試驗項目導入相應的參數設置,包括9-2、FT3擴展、訂閱GOOSE、發布GOOSE的試驗參數導入。

操作:

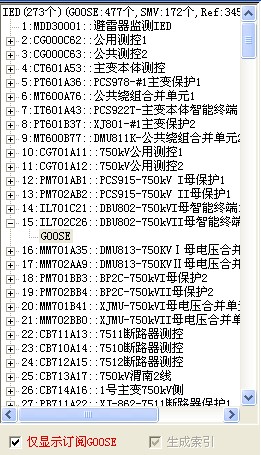

通過鼠標左鍵選擇IED名稱

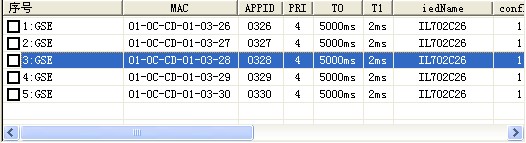

在右邊列表中顯示配置信息,通過鼠標左鍵選擇某項GSE信息:

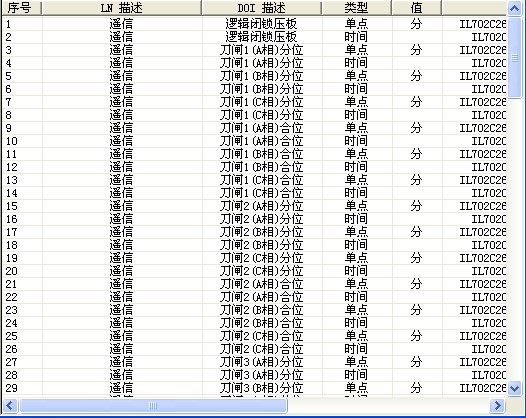

在界面下方顯示對應IED中某GSE或SMV信息中的通道詳細信息:



選擇完成后,點擊左下方的“導入”按鈕,將對應信息導入到主界面,包括IED名稱及描述、目的MAC、TPID、TCI、APPID、GocbRef、GoID、DsRef和所有通道類型、值和描述等。

2

發布GOOSE配置



界面說明:

目的MAC地址: 表示目的MAC地址(列表一)

TPID: 標識號(默認為8100,不能修改)

TCI: 標識(通過設置優先級,CFI和VLanID進行修改)

APPID: 裝置標識ID

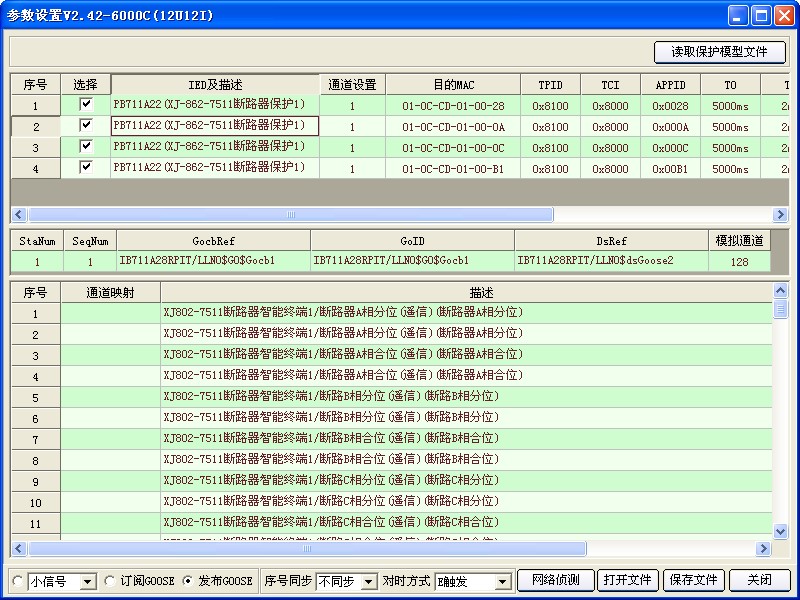

通過[列表2]設置參數StaNum、SeqNum、GocbRef、GoID、DsRef等

通道數目: 設置通道輸出數目,手動輸入最多為200。

讀取保護模型文件: 用于打開分析保護廠家提供的SCD文件。 將目的MAC地址、TPID、TCI、APPID、GocbRef、GoID、版本號、DsRef等信息解析,提取相應的開入量信息,包括描述、類型和值,設置映射節點。
?
