HTS-33 繼電器特性實驗測試儀主要用于檢測繼電器正常動作的電壓范圍、各種類型繼電器的啟動電壓、常開常閉觸點的動作時間，快捷設置正常欠壓超壓界限、測試結果判斷等，可同時對多臺繼電器進行測試，測試結果獨立判斷。

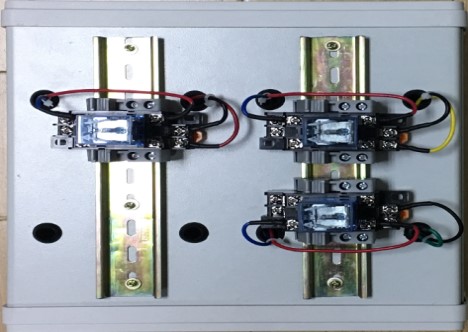

HTS-33 繼電器特性實驗測試儀配置專用導軌，在測試多個繼電器時，將繼電器依次插入導軌底座，繼電器電源端與HTS-33 輸出端連接，線圈端與HTS-33 開出量連接。

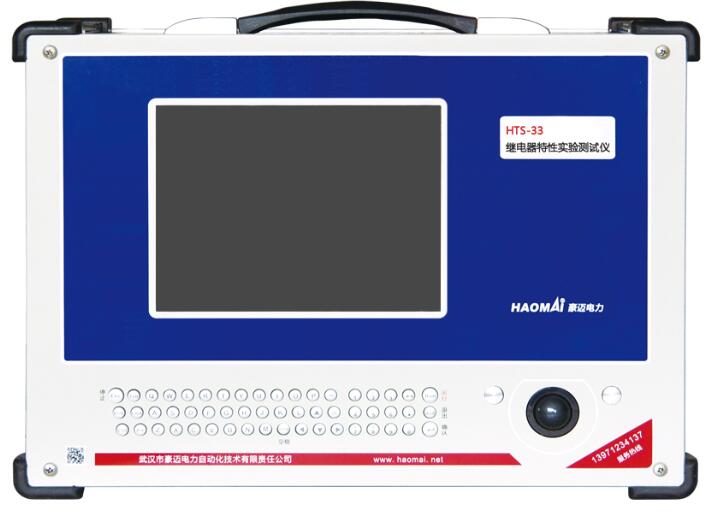

▲ HTS-33 繼電器特性實驗測試儀

試驗過程：

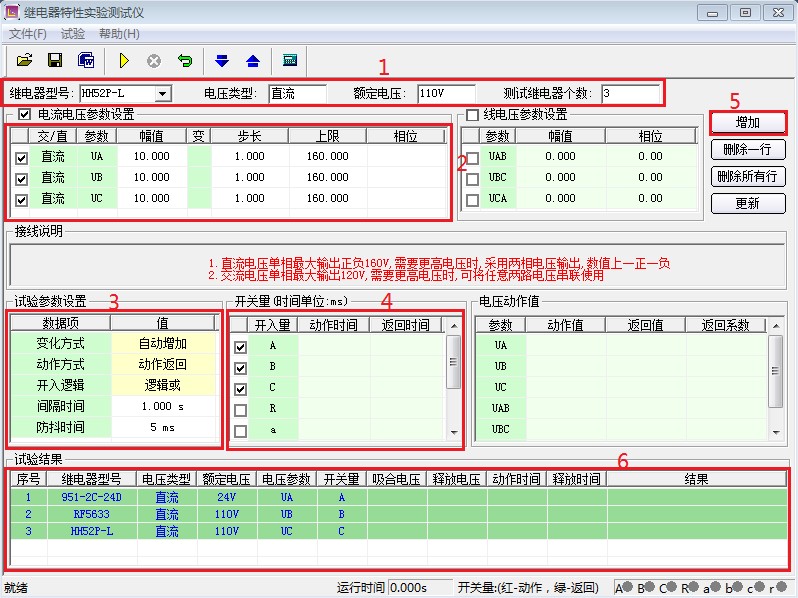

1、選擇繼電器型號，在“測試?yán)^電器個數”欄輸入數量，最多為“3”。 勾選“電流電壓參數設置”項，選擇繼電器輸出相，“開關量”列表中，選擇繼電器對應的開入量。 例如： 繼電器A，對應輸出相UA，開入量A，則勾選UA相，開入量A。 點擊“增加”按鈕，在“試驗結果”列表中添加繼電器A所有數據。 其它繼電器依次添加。

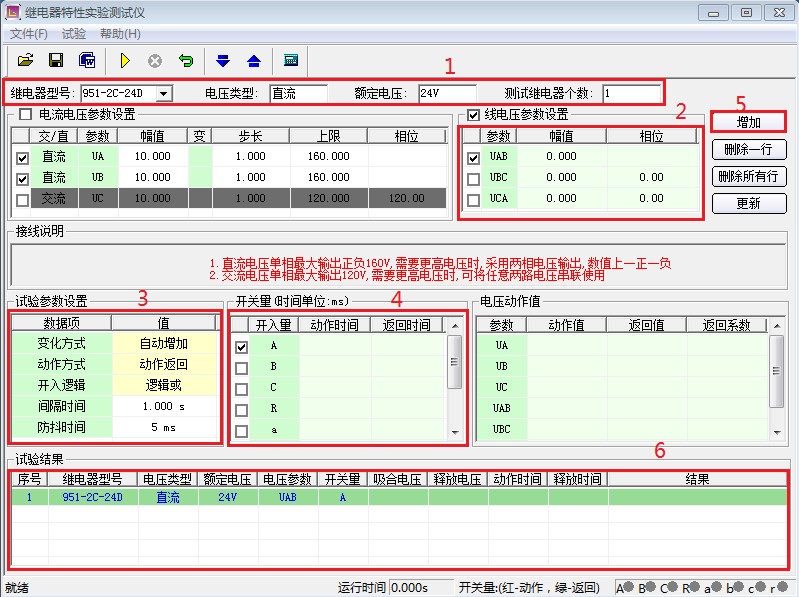

2、若交流輸出電壓大于120V，直流輸出電壓大于160V，HTS-33接線時電壓輸出方法，可按照說明書“交直流最大電壓電流輸出”設置。 繼電器型號添加時先勾選“線電壓參數設置”項，選擇繼電器輸出相，“開關量”列表中選擇繼電器對應開入量，點擊“增加”按鈕，添加至“試驗結果列表中”。

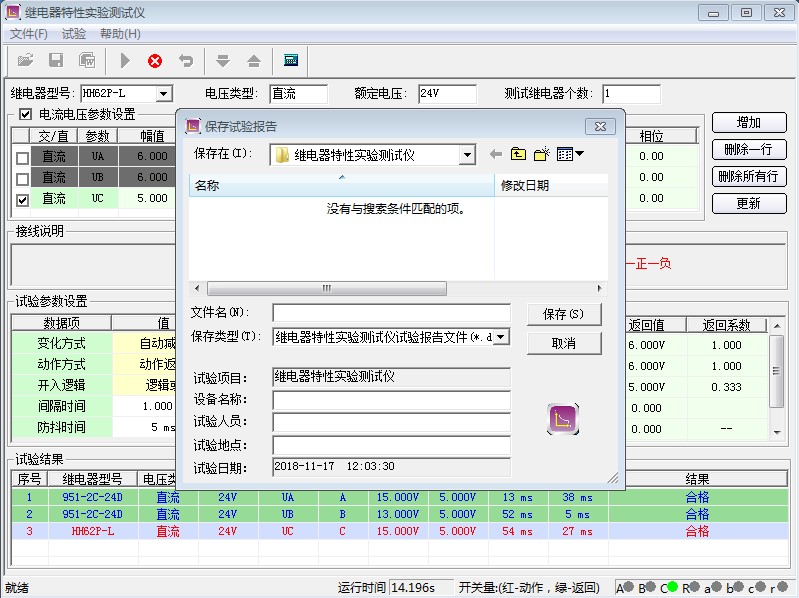

3、點擊“開始試驗”按鈕，多個繼電器將自動測試。 試驗完成后，彈出保存對話框，在對話框中輸入報告保存名稱，自動保存為.doc格式文件。

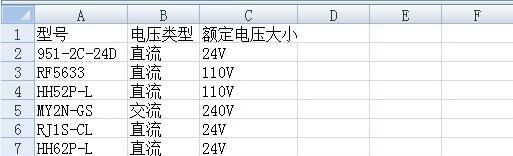

4、添加新型號繼電器： 打開Files文件夾-Para文件夾-繼電器特性試驗測試儀-template.xls模版，在Excel模版添加對應的繼電器型號、電壓類型、額定電壓，新型號的繼電器將自動添加至軟件，試驗時可直接選擇型號。

?
