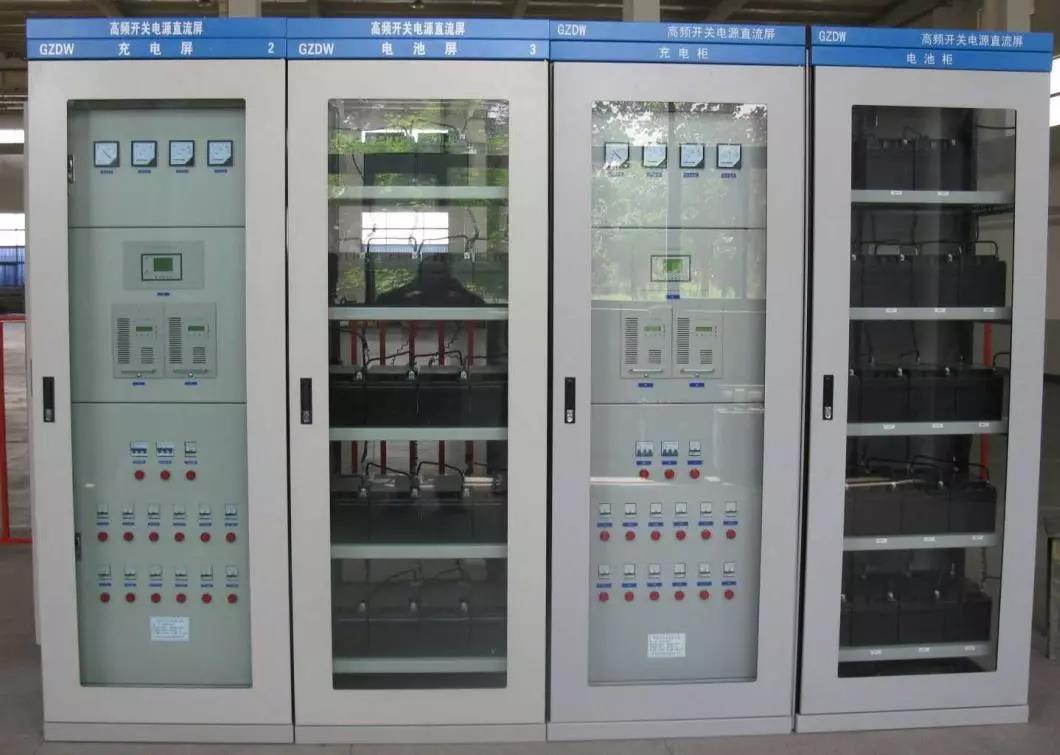

直流電源系統廣泛應用于各類發電廠、變電站等電力系統核心樞紐，由蓄電池組、充電裝置、直流饋線屏、直流配電柜、直流電源監測裝置、直流分支饋線等組成供電網絡，為繼電器保護裝置、斷路器跳合閘、信號系統、直流充電機、UPS、通信等各個子系統提供安全、可靠的工作電源。

變電站直流電源系統作為變電站核心設備，為變電站控制設備供電，如因故障而停止供電，將直接影響變電站的正常運行。 一直以來，變電站直流電源系統都在不斷發展與完善，目前充電機大多采用高頻開關電源型，蓄電池也從起初的防酸式鉛酸蓄電池升級為閥控式密封鉛酸蓄電池，并配置了直流電源微機監控裝置。

蓄電池組在直流電源系統運行中的主要功能：

1）市電中斷或直流充電設備發生故障時，電池組對負載單獨供電，保證供電不中斷。

2）負載存在短路沖擊或正常負荷起始沖擊下，超出充電機額定輸出的部分由蓄電池承擔。

3）平滑濾波。 電池組和電容一樣具有充放電功能，對交流成分進行隔離，使送到負荷的交流成分進一步減少，保證負載對電壓質量的要求。

蓄電池組日常定期檢查內容和常見故障：

1）閥控蓄電池組在正常運行中以浮充電方式運行，單體浮充電壓值應為2.23-2.28V、均衡充電應為2.3-2.35V，在運行中需監視蓄電池組的端電壓值、浮充電流值、單體蓄電池電壓值、蓄電池組和直流母線的對地電阻及絕緣狀態。

2）蓄電池組日常定期檢查內容： 端電壓實測、內阻測試、動態放電試驗、充電裝置交流輸入電源切換試驗。

3）閥控蓄電池安全閥作用： 閥控蓄電池在正常充電狀態下處于密封狀態，裝設能自動開啟和關閉的安全閥。 當內部壓力超過規定開閥值時，安全閥自動開啟，當壓力低于關閥值時自動關閉。 安全閥上設有濾酸裝置，不會排出酸霧等有害氣體，也不會發生電解液泄露，可防止火花引起電池爆炸。

4）閥控蓄電池常見故障： 閥控蓄電池殼體異常、閥控蓄電池放電電壓異常。

充電裝置保護功能及運行監視

充電機應具備過電壓、過電流、欠電壓、直流絕緣監察、交流失壓、交流缺相等保護及聲光報警功能。 充電機的日常巡視工作必不可少，如： 三相交流輸入電壓是否平衡或缺相、運行噪音有無異常、各保護信號是否正常、交流輸入電壓值、直流輸出電壓值、直流輸出電流值等是否正確、對地絕緣狀態是否良好等。 如果交流電源中斷，蓄電池組將不間斷地向負荷供電，若無自動調壓裝置，應進行手動調壓，確保母線電壓穩定，交流電源恢復送電，應立即手動或自動啟動充電裝置。

直流電源系統安裝完畢后，投運前要進行交接驗收試驗，所試項目須達到技術要求，72小時試運行正常。 交接驗收主要內容：

1）絕緣監察及信號報警裝置

2）耐壓及絕緣試驗

3）蓄電池組容量試驗

4）充電裝置穩流精度試驗

5）充電裝置穩壓精度試驗

6）充電裝置紋波系數試驗

7）直流母線連續供電試驗

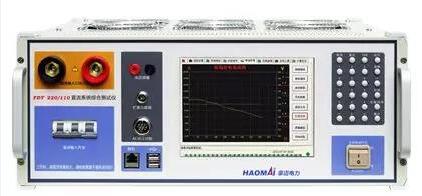

武漢豪邁電力FDT-220/110 直流系統綜合測試儀及配套放電負載箱集蓄電池組放電、充電機紋波系數、穩壓穩流精度特性測試于一體，主要功能如下：

1）充電機特性測試： 作為直流充電裝置工作特性測試儀，測試其穩壓精度、穩流精度、紋波系數以及電壓、電流整定誤差。

2）蓄電池放電： 作為蓄電池組負載測試儀（放電儀），測試蓄電池容量和放電曲線，完全兼容測試DC220V和DC110V蓄電池組。

3）蓄電池組充電監視： 蓄電池組充電時監測充電過程，測試整組和單節的充電曲線。

4）無線監測單節電池： 在充電和放電過程中可用無線通信方式監測每節電池的電壓和放電曲線，在任意某節電池低于下限時自動報警。

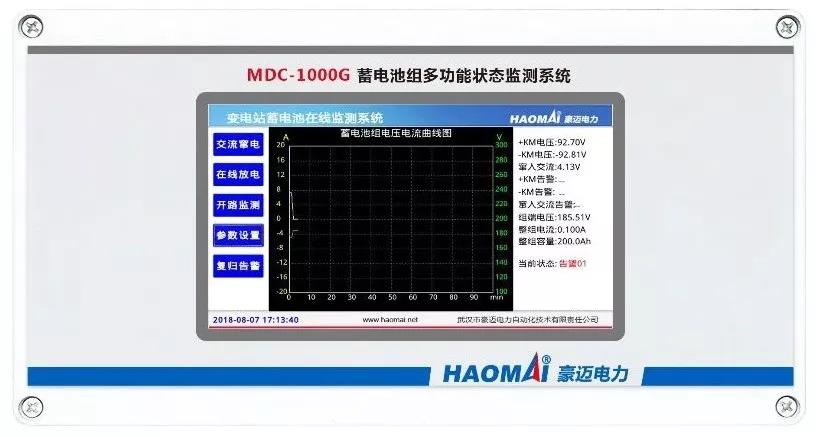

實際運行過程中，針對蓄電池組開路、直流母線失壓等系列問題，武漢豪邁電力設計開發了MDC-1000G 蓄電池組多功能狀態監測及失壓補償系統，為蓄電池組提供一套帶有多狀態檢測、開路監測、失壓補償、故障錄波及在線自動充放電的多功能、模塊化綜合監測解決方案。

MDC-1000G 利用蓄電池組自補償功能，把蓄電池組分為兩段，若其中一段開路故障導致母線失壓，則使用另一段完好的蓄電池組為母線提供短時失壓補償，保障繼電保護和跳閘回路短時間運行。 蓄電池組開路在線即時監測功能方便用戶進行實時數據分析、結合歷史數據分析、趨勢化分析及驗證性分析，準確快速確定開路。 同時，系統還具備單節電池監測、交竄直在線監測、常開和常閉報警節點輸出、RS485通信接口輸出等功能，可與后臺通信發送報警數據。 當用戶需要進行蓄電池在線充放電試驗時，提供選配的在線饋能式放電裝置，進行蓄電池組在線充放電及活化、在線充放電曲線及容量監測。 MDC-1000G 除了在直流電源系統建設初期時進行蓄電池常規測試外，還可在投運后在線監測母線電壓，蓄電池組開路時為母線提供短時失壓補償。
