配電之星系列 配電自動化 終端測試儀主要適用于站所終端、饋線終端、一二次融合饋線等全類型終端設備試驗檢測 ， 集成電磁式、電子式、數字式配電終端測試于一體，支持常規信號和小信號混合輸出，驗證 IEC101和IEC104規約，自帶模擬主站功能對“四遙”進行驗證檢測?？筛鶕?jù)對應標準固定測試 方案 一鍵完成所有測試項目，測試完成后自動生成檢測報告。

• 遙信： 現場終端收到的信號是否能正常上送主站，主站通過終端上送的遙信信號來判斷現場電力設備運行情況。

• 遙測： 終端采集現場測量電壓、電流，通過線損模塊計算出終端的有功和無功狀態。在調試階段，可以通過測試儀模擬現場實際運行情況，測試終端的遙測功能。

• 遙控： 主站通過遠方遙控操作現場終端和電力設備的運行狀態，使其滿足電力設備正常運行要求。

• 遙調 ： 主站遠方獲取終端運行參數，并可根據現場要求修改終端相關參數。

• 遙脈 ： 終端采集現場電力設備實際用電情況及電能量上傳至主站，主站通過數據計算電能使用情況。配網檢測項目配置：

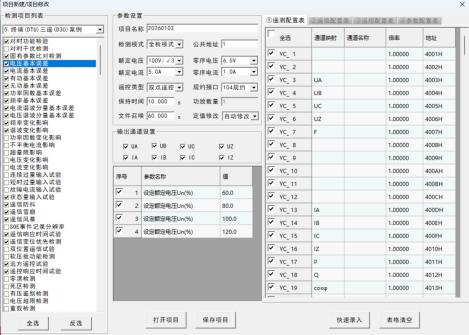

在左側 框內勾選對應測試項目， 也 可根據需求在 “自定義”項目自建檢測項目 ， 選中項目后 配置 相應參數。 在右側 框內配置對應遙測通道，此處為模擬主站回采遙測通道映射，配置完成后模擬主站會對應通道回采遙測信息。

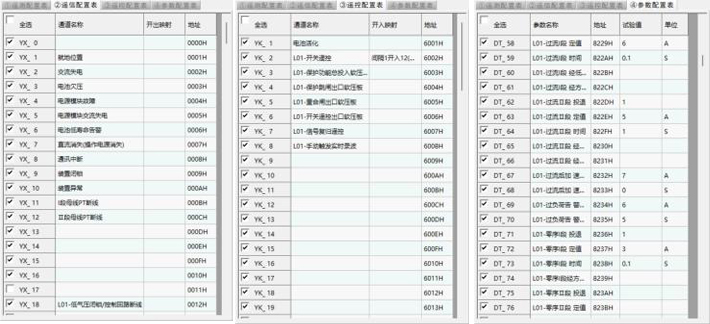

△ 遙信、遙控、遙調配置

配置對應遙信通道，此處為模擬主站回采遙信，可一鍵快速錄入 。 “開出映射”對應測試儀硬接點開出，一般對應“合為”、“分為”和“未儲能”。

配置對應遙控通道，此處配置后，在配電終端置于遠方時可通過測試儀模擬主站遙控相應地址控制終端遙控點位。

配置遙調相應參數后，一鍵測試過程中，測試儀模擬主站可根據檢測項目投退相應軟壓板或參數。

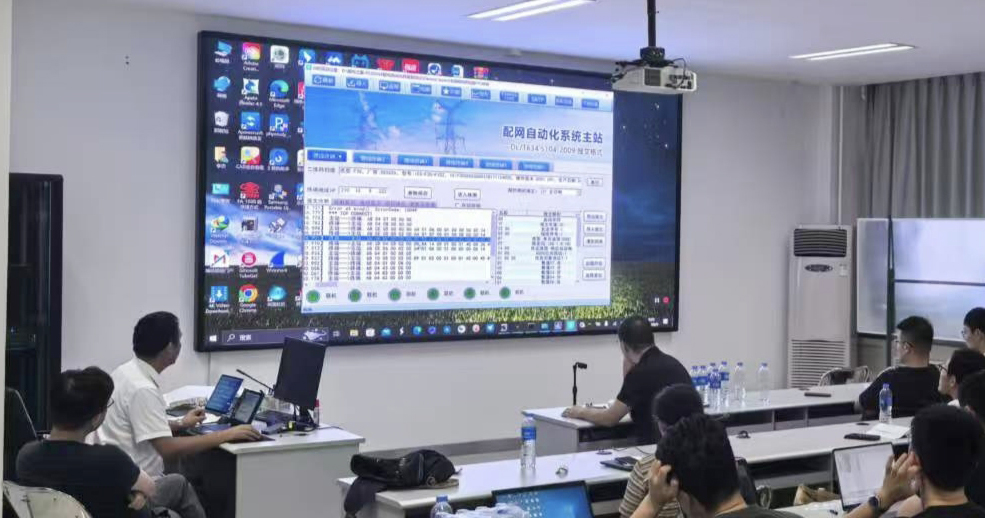

測試過程中報文交互可通過點擊報文直接解析，測試儀 支持 投屏，方便 學習交流， 判斷分析測試報文信息內容。測試過程 中可暫停 ，測試項目對應遙調投退壓板和參數，測試完成后自動恢復原有定值。

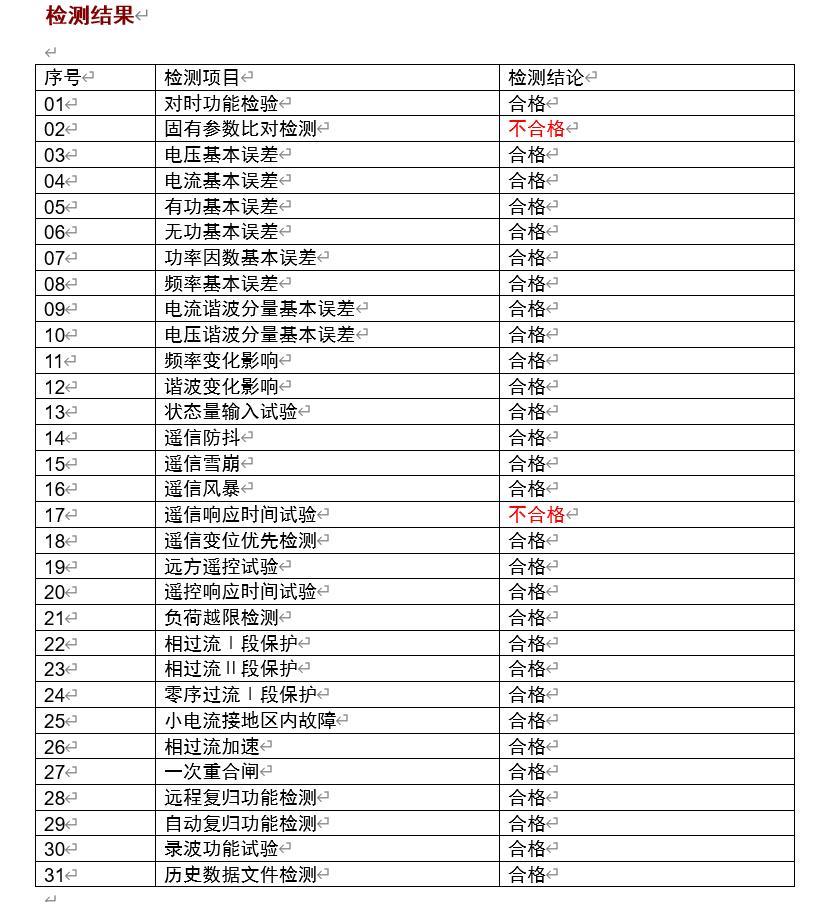

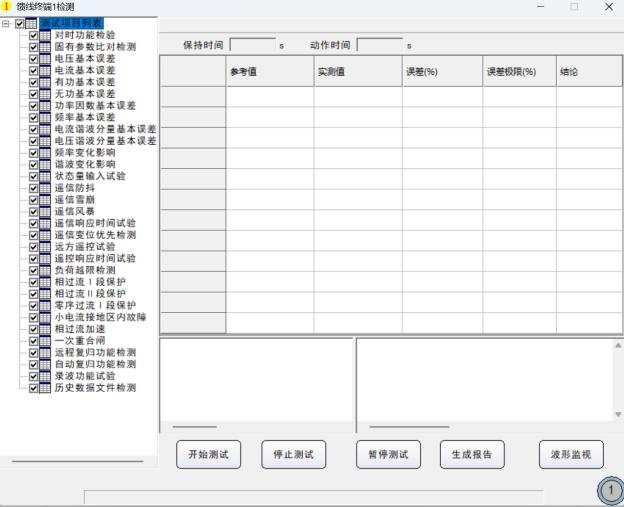

配電終端和測試儀模擬主站通訊連接后，測試儀可一鍵完成所有選擇項目的測試并判斷 是否合格 ，測試完成后自動 生成 檢測報告。
