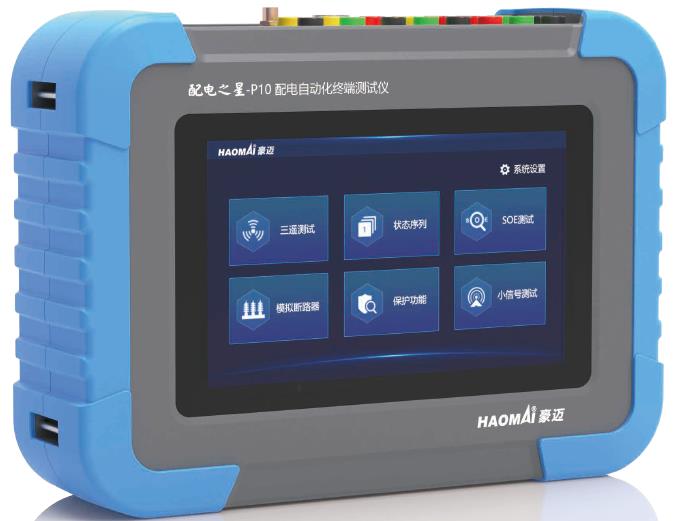

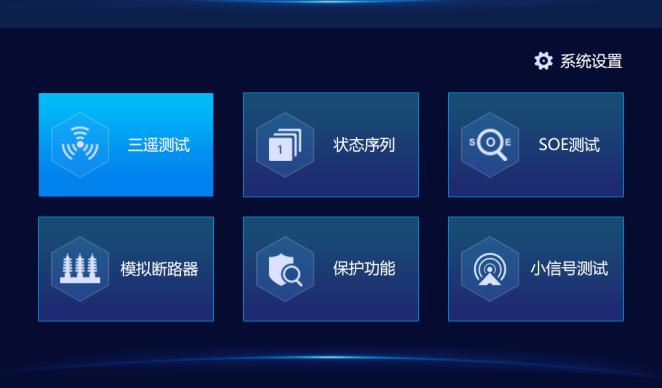

配電自動化終端調試是保障配網系統穩定運行的 關鍵 環節，直接關系到電網 運行 可靠性與安全性。配電之星 -P10 配電自動化終端測試儀作為 專業測試 工具，專為配電終端（ DTU、FTU、TTU）的現場調試、驗收及定期檢驗而設計，輕小便攜，內置電池，能夠高效完成 配電 終端功能 、 性能測試及故障排查。 下面簡單 介紹配電終端調試流程 與方法 。

1 、 設備定位：在倉庫圖中找到待調試的目標設備。

2 、 掛載調試牌：在設備上選擇掛上調試牌， 表示 該設備正處于調試狀態。

1 、 遙信調試

觸發類遙信：

項目：遠方就地、交流失電、電池活化、電池欠壓、開關 等 。 注：開關動作時，若彈簧未儲能，該信號應聯動動作。

方法：模擬觸發以上條件，檢查主站是否正確接收并顯示相應的遙信變位信息。

狀態類遙信：

項目：總遠方就地、交流失電、電池活化、電池欠壓 等 。

方法：操作 過程中 觀察主站狀態是否正確變化。

項目：開關、隔離刀閘、接地刀閘分合位狀態 等 。

方法： 核對 現場實際狀態與主站顯示是否一致。

2 、 遙控調試

項目：開關、電池活化 等 。

方法：對開關執行遙控 “預置”操作，主站顯示“預置成功”即為合格。

對 “電池活化”執行遙控操作，檢查命令是否成功執行。

3 、 遙測調試

加量標準與合格范圍：

電流 / 有功：加入電流值，應觸發遙信的保護電流 I、II段及事故總信號。動作后，核對主站顯示的遙測值是否正確。有功值和電流值根據現場互感器變比進行計算核對。

電壓：線電壓合格范圍為 9.05 kV - 10.05 kV。注：部分開關可能只有兩相電壓 。

無功：無功功率合格范圍為 ±30之間 。

零序電流：加入零序電流值，應觸發遙信的零序 I段告警和接地告警。動作后，核對主站顯示的零序電流值是否正確，合格范圍為99.5 A - 100.5 A。

4 、 遙脈調試

方法：檢查每個間隔的整型電量值（遙脈），確認有數值上傳。

5 、 遙調調試

定值召喚： 選擇 設備召喚以下定值和時間，與現場實際設定值進行核對 ， 包括 過流 I段定值及時間 、 過流 II段定值及時間 、 小電流接地告警時間 。

定值下裝：核對一致后， 選擇 部分內容進行參數下裝。下裝完成后，必須再次召喚定值，確認下裝值與現場設定值一致。注： “小電流接地告警時間”須進行下裝測試，并核查設備是否支持此功能。

6 、 錄波調試

方法：檢索設備并召喚錄波文件列表，能成功列出列表即為合格。

DTU調試流程 可參考 FTU 調試 ， 遙控、遙測、遙脈、遙調、錄波調試方法與 FTU相同，遙信部分略有不同。

遙信項目：

公共信號：總遠方就地、交流失電、電池活化、電池欠壓。

開關信號：開關遠方就地、開關。注：若開關類型為負荷開關，只有 “開關”信號動作。

若開關類型為斷路器加刀閘或小車開關， “開關”動作時，“彈簧未儲能”信號應聯動動作。

刀閘信號：隔離刀閘、接地刀閘。
