變電站保護裝置新安裝或者電流、電壓回路有改動時，在投運前需要進行帶負荷向量檢查 試驗，驗證接線正確性， 避免變壓器或線路向量錯誤 造成 差流不平衡，導致保護裝置誤動，影響線路正常運行。雖然部分情況下可以通過改變運行方式組織潮流進行向量檢查試驗，但需多次 調整 電網運行方式，如雙母變單母運行等，可能影響電網可靠運行。另外，在進行 向量檢查試驗前，需要編制啟動方案 ， 調度人員確認后下達執行電網運行方式調整的啟動操作 ，運行人員配合進行倒閘等一系列復雜操作，所需人員多、工作量大、持續時間長，還可能存在 運行風險。

武漢豪邁提出負荷模擬式繼電保護向量檢查新方法，通過 試驗設備施加電氣量，線路間隔或主變裝置進行通流通壓，驗證一二次回路向量的正確性。

HTA-3300  三相數字式智能大電流源、 HTV-6000  三相數字式智能高電壓源、 YD-300E  智能電流電壓源無線遙控主機

與傳統負荷模擬式向量檢查方式相比：

• 輸出量靈活化可編輯：各相輸出電流輻值、相位可調節， HTA-3300  三相數字式智能大電流源可輸出三相 0-300A 電流，角度 0-360 °可編輯。 HTV-6000  三相數字式智能高電壓源可輸出三相 0-6000V 電壓，角度 0-360 °可編輯。

• 同步方式多樣化：設備支持外電壓同步、 GPS 同步、遠程無線遙控同步等多種方式，通過取變電站內同一電壓基準控制設備輸出，電流源、電壓源可與系統同頻同相輸出，模擬真實負荷流經 CT/PT ，無線遙控輸出，操作方式更簡單。

• 模塊化設計：針對不同應用場景，設備可按現場需求進行搭配，更輕小，操作更方便。

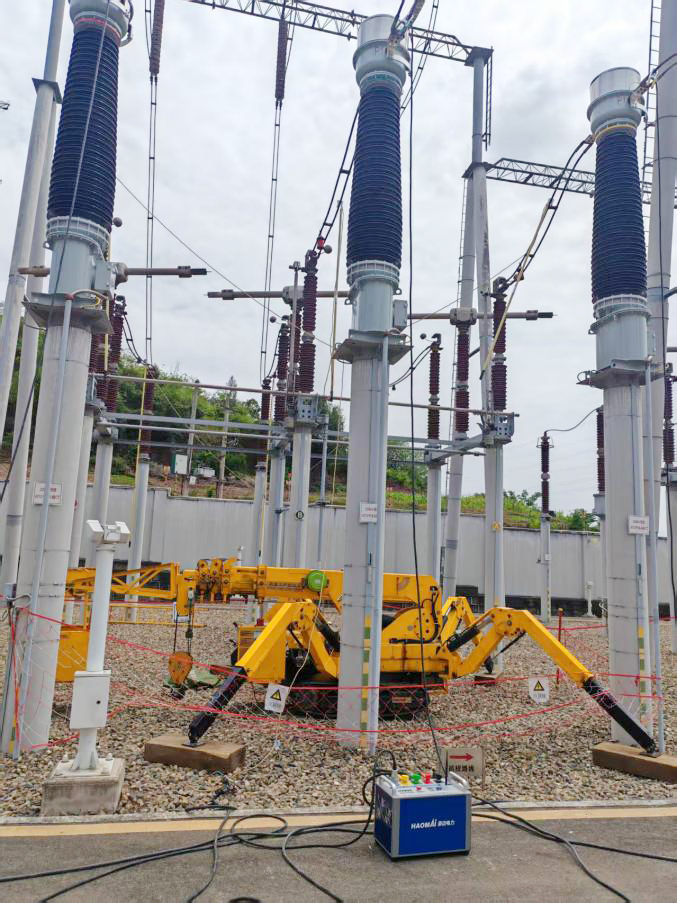

某供電公司 220kV 變電站新更換一套母聯開關 CT，需要驗證該 CT 安裝接入母線保護的接線極性是否正確，采用負荷模擬式試驗方式進行投運前的極性驗證。

試驗設備： HTA-3300  三相數字式智能大電流源、 YD-300E  智能電流電壓源無線遙控主機

試驗現場不能進行其他線路測試工作，PT 不能二次側短路，CT 不能二次側開路，設備接入點應有接入電源。工作中需輪停 220kV I-II 的 1 、2 號母線保護裝置，非通流 CT 繞組二次安全措施執行不到位可能導致運行 的 母線保護裝置動作。確認待測的母差保護屏內所有跳閘出口及失靈啟動壓板已退出。

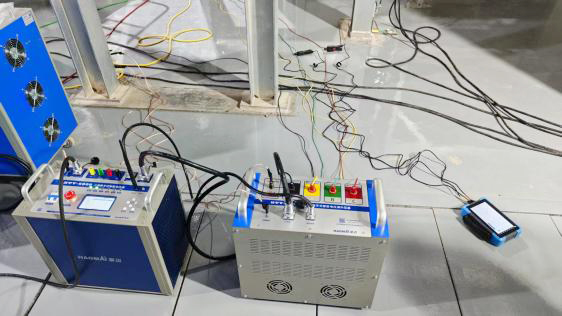

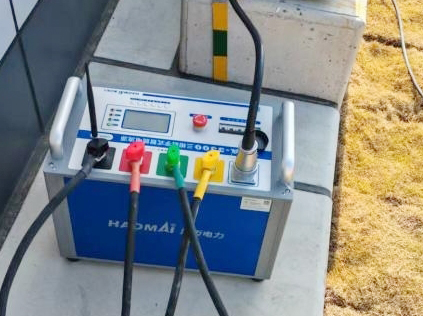

HTA-3300 三相數字式智能大電流源接線：

一次試驗線應可靠連接 母聯 212 開關 CT 一次側極性端 P1，一次通流經過 CT 后從 P2 流出，形成“ P1 — CT — P2 ”的可靠回路， 現場電流源 A/B/C 相分別接入母聯開關 CT 各相 P1 側，P2 側三相短接接地，電流源 N 線夾在地排上，形成電流回路。

電壓基準接線：

取測試母線保護裝置的 AN 相電壓為基準，接入到 YD-300E 的電壓接線端上。

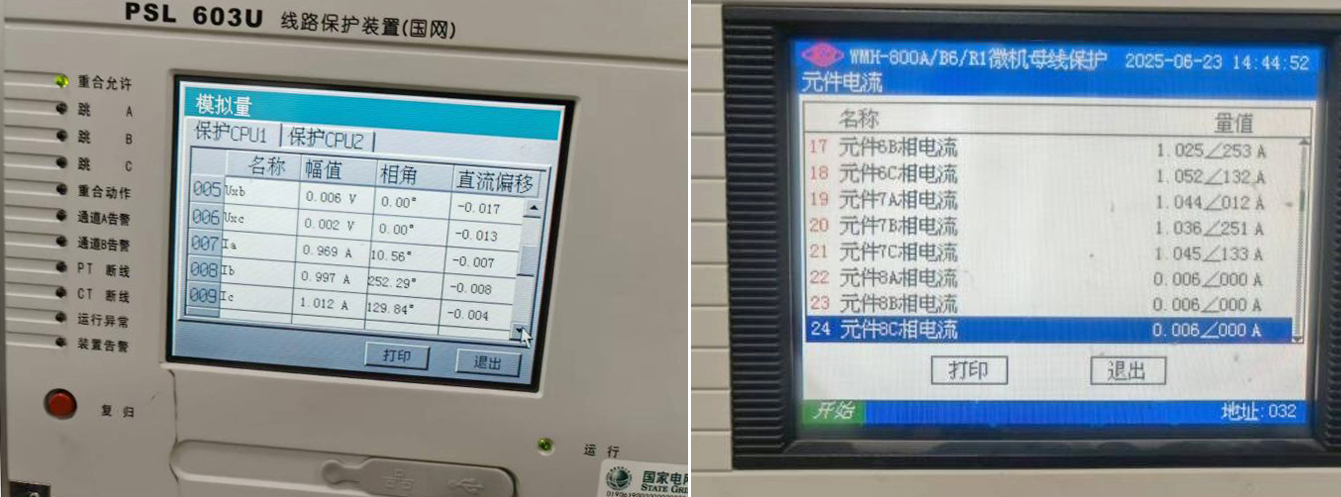

以 220kV I-II 母母線保護1號屏為例，在屏內選擇一組負荷電流較小的支路作為基準，經觀察選擇Ⅱ母上的文天一線間隔，負荷電流大小為 240A ，相位為 12 °正序，在母線保護屏內端子排短接該支路的電流（此時 220kV I-II 母 1 號母線保護裝置會出現差流，此差流值即為短接支路的負荷電流，元件 8 即該支路短接后母線保護 1 號屏內的電流情況），選中支路負荷情況和短接后母線保護上的差流值見下圖。

文天一線間隔變比為1200/5，212母聯間隔為2500/5，差動值顯示基準為2500/5，可以看出：

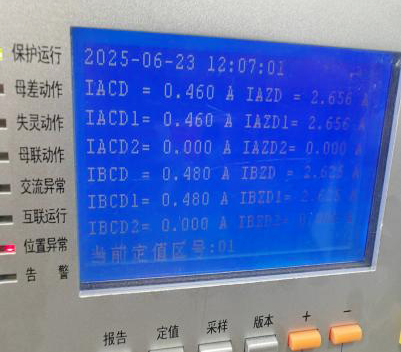

短接前文天一線間隔二次電流值為 1A左右，換算成一次值約為240A，大差為差流基本為0，短接后文天一線間隔二次電流值為0，大差為0.460，Ⅱ母小差大約為0，Ⅰ母小差為0.460，符合實際情況。

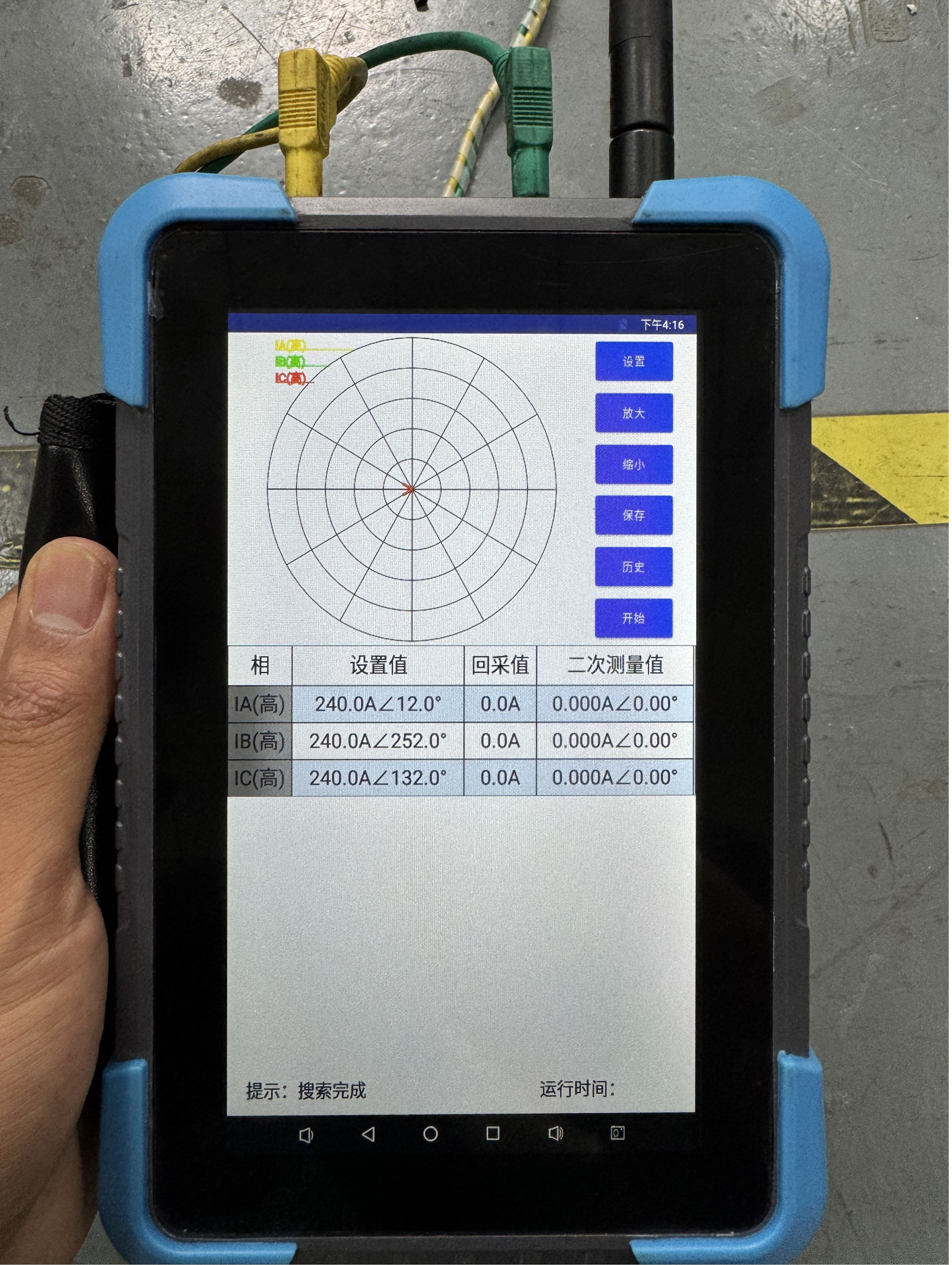

使用 HTA-3300 加量模擬該間隔電流施加到母聯開關CT上：將 HTA-3300 運行設置選擇為遙控模式，用YD-300E 搜索對應設備，連接完成后設置輸出的幅值與角度，與天文一線同輻值角度輸出，然后返回遙控主界面，點擊開始，即可控制連接上的裝置進行輸出。

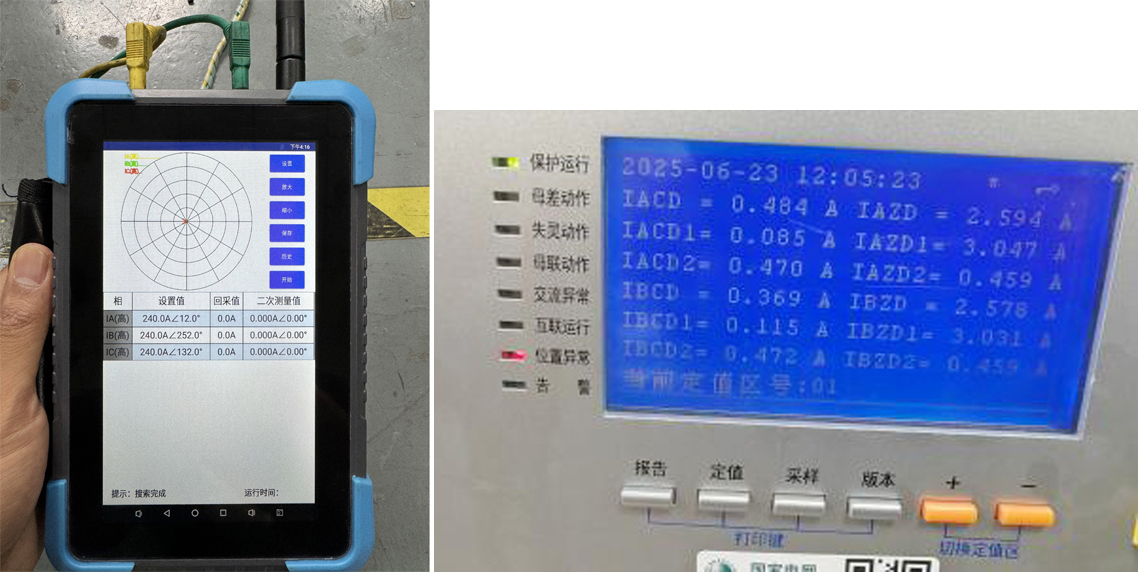

加量值與保護裝置顯示結果：

接下來設置與天文一線同輻值角度反 180 °輸出，然后返回遙控主界面，點擊開始，控制連接上的裝置進行輸出。

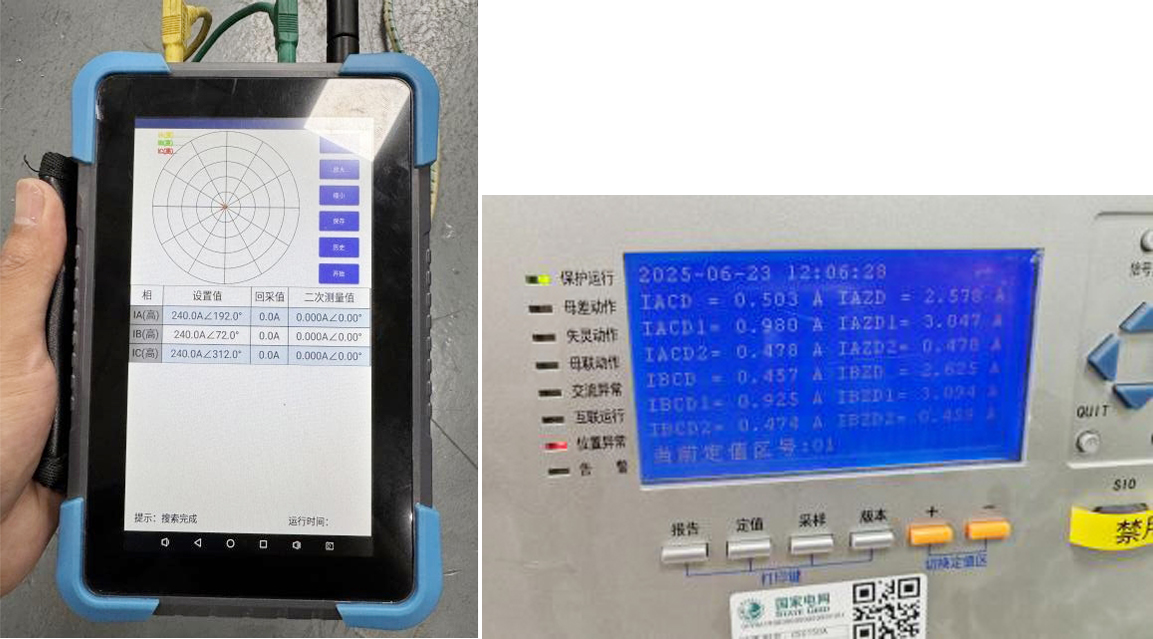

加量值與保護裝置顯示結果：

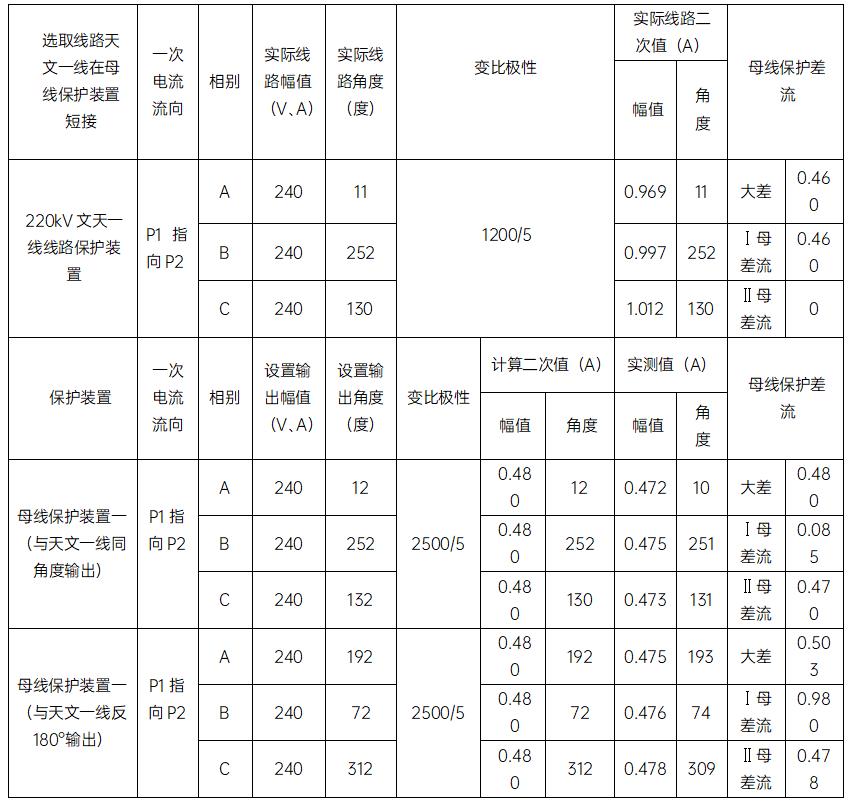

母聯開關不參與大差計算，天文一線掛在I母上，若212 母聯開關CT 安裝接線正確，按此方式施加同幅值角度量Ⅰ母差流應該能抵消，按此方式施加同幅值角度反 180 度量，Ⅰ母差流應該疊加成初始的兩倍。由上表可以看出，當一次側施加 240A 電流，角度與天文一線相同時，母線保護Ⅰ母小差的差流值重新復歸為0A 。當一次側施加240A 電流，角度與天文一線相差180 °時，母線保護Ⅰ母小差的差流值變?yōu)橹暗膬杀?，因此結果正確，由此可以得出該 212 母聯間隔到220kV I-II 母母線保護 1 號屏的向量正確。
