案例實操丨風電場一次通流主變差動保護向量極性檢查
發布時間：2024/12/05武漢市豪邁電力自動化技術有限責任公司


風電場投運前通常沒有負荷或者負荷很小，主變保護進行向量極性檢查比較棘手，HTA-3300 三相數字式智能大電流源可在送電前模擬一次側負荷運行，實現高低壓側同步注流，通過差流大小即可判斷主變保護向量極性是否正確，極大地提高了送電效率。



01

試驗方式

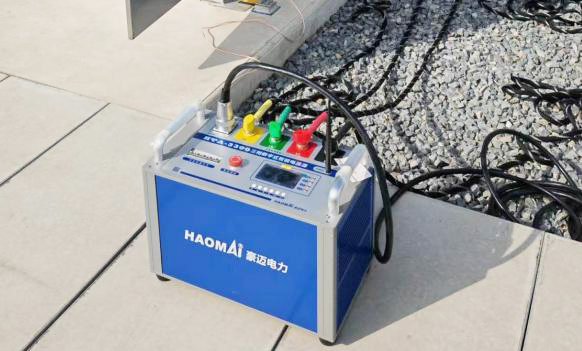

某風電場變壓器采用Y/△-11接線方式，高壓側單母線有一回220kV出線，一個高壓側間隔以及一個母線PT間隔，低壓側單母線帶單獨接地變。 高壓側用一臺HTA-3300 三相數字式智能大電流源從靠母線側地刀流入過CT至線路側接地。 根據現場實際情況，低壓側從某一出線間隔通入電流過低壓側間隔，在接地變處進行短接。 兩側一次電流均為母線流入主變。 YD-300E 智能電流電壓源無線遙控主機 采用內同步方式控制高低壓側兩臺電流源同步輸出，完成差動保護向量校核項目，在保護裝置查看采樣，校驗主變保護向量是否正確。



02

試驗接線

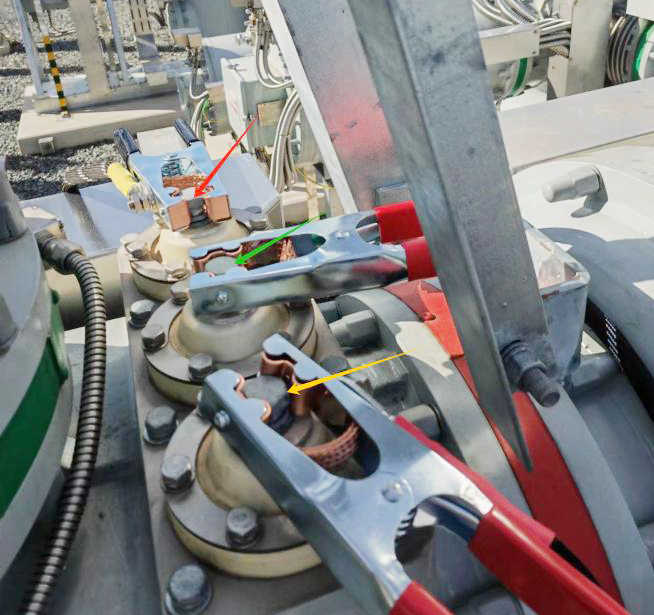

由于高壓側為GIS全封閉設備，在試驗接線開始前，需對主變靠近母線側短接位置進行拆除，由此施加三相電流量。 電流流經高壓側開關過CT入地，形成電流回路。

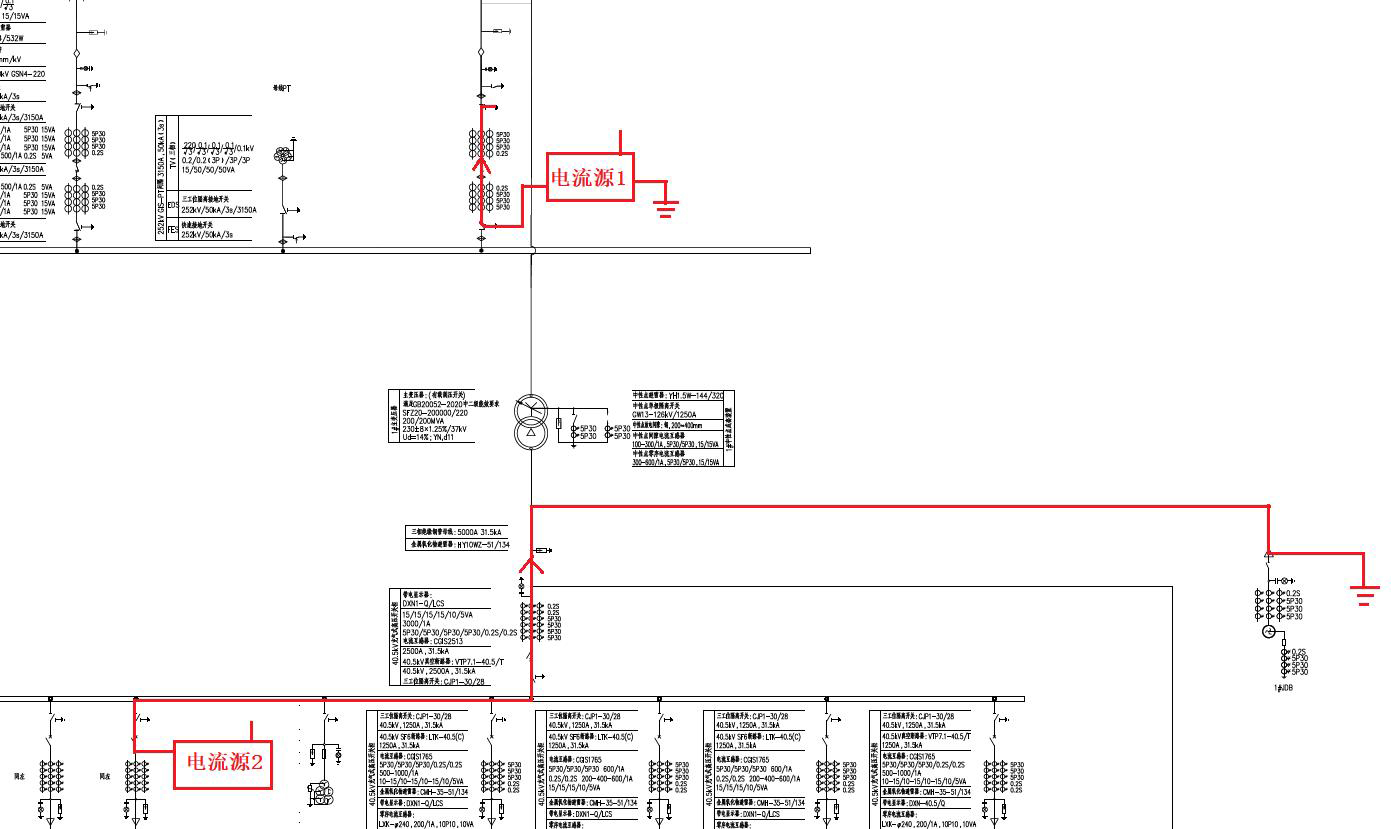

△ 注流點接線圖

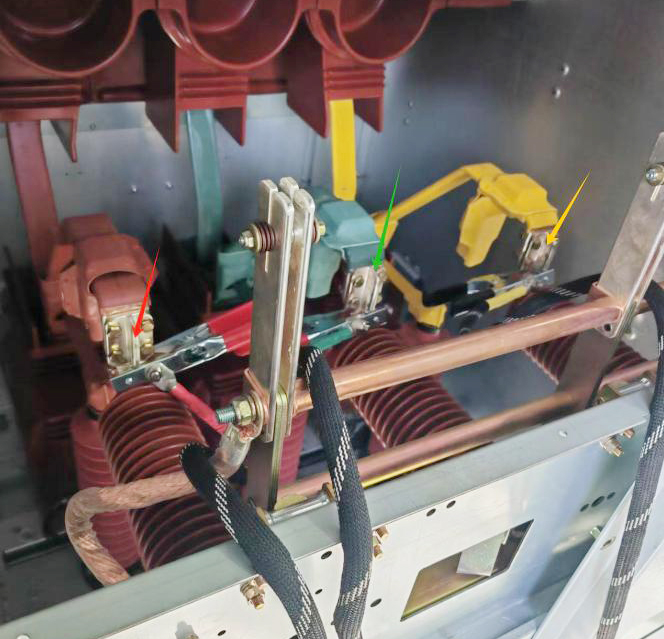

低壓側為開關柜結構，解鎖柜門后從某一出線間隔CT P2側注入電流上母線過低壓側開關和CT，經接地變地刀入地形成電流回路。



03

試驗過程

一次回路接線完成后，現場先分別單機電流輸出10A、20A、30A，檢查一次接線及相序是否正確，檢查無誤后即可同步輸出，通過YD-300E 無線聯機，兩臺電流源同步輸出控制。 根據現場實際情況，高壓側一次施加電流A相60A∠0°，B相60A∠240°，C相60A∠120°，低壓側一次施加電流A相60A∠210°，B相60A∠90°，C相60A∠330°。 表示高壓側流入主變，低壓側主變流出。

04

試驗結果

待電流升起來后可在主變保護裝置查看各側采樣電流及差流。

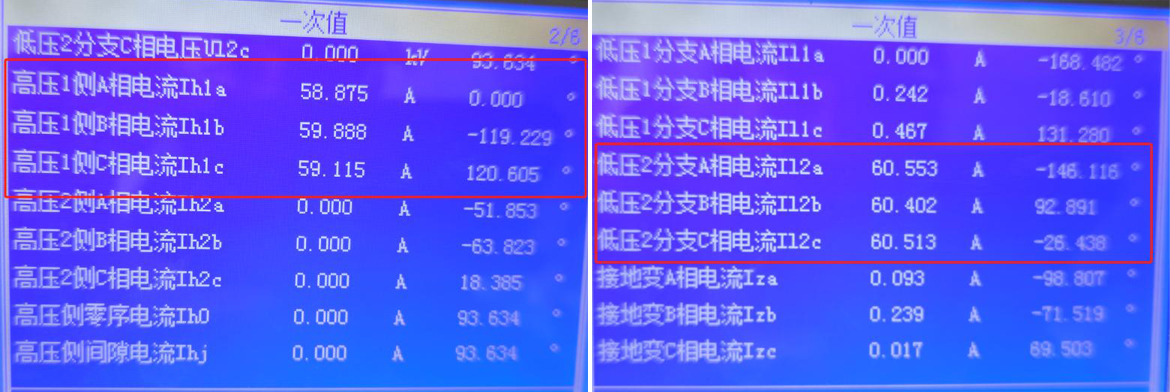

△ 高壓側一次電流                                             △ 低壓側一次電流

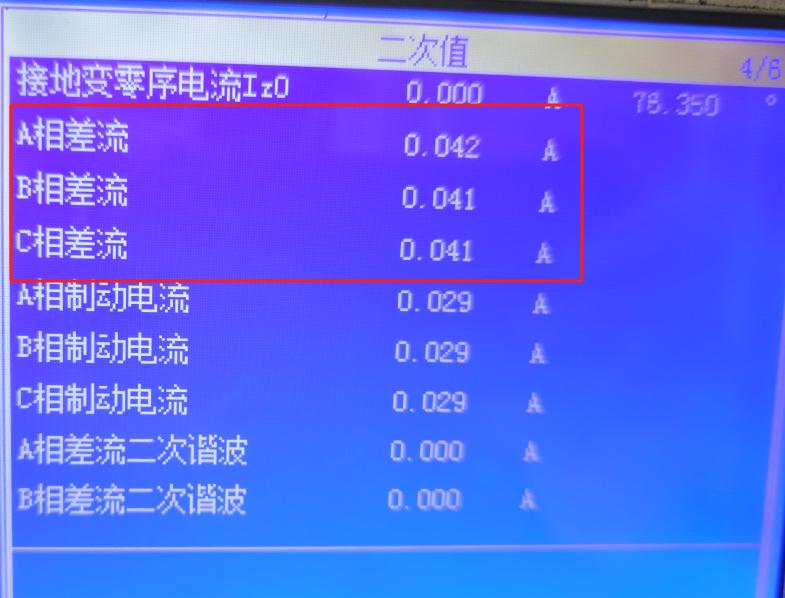

△ 差流值

整理現場試驗數據：
保護
類型
變比
A相（A/V）
B相（A/V）
C相（A/V）
主變保護A套CSC-326
高壓側
1200:1
0.05∠0°
0.05∠-119.413°
0.049∠120.722°
低壓側
3000:1
0.02∠-145.555°
0.02∠93.913°
0.02∠-25.555°
差流
/
0.42
0.42
0.42
主變保護B套PCS-978
高壓側
1200:1
0.118Ie
0.119Ie
0.119Ie
低壓側
3000:1
0.019Ie
0.019Ie
0.019Ie
差流
/
0.1Ie
0.1Ie
0.1Ie

已知現場高壓側二次額定電流為0.417A，低壓側額定電流為1.039A，高壓側平衡系數為1，低壓側平衡系數為0.417/1.039=0.4，計算差流為0.05-0.02×0.4=0.42，與保護差流顯示一致。

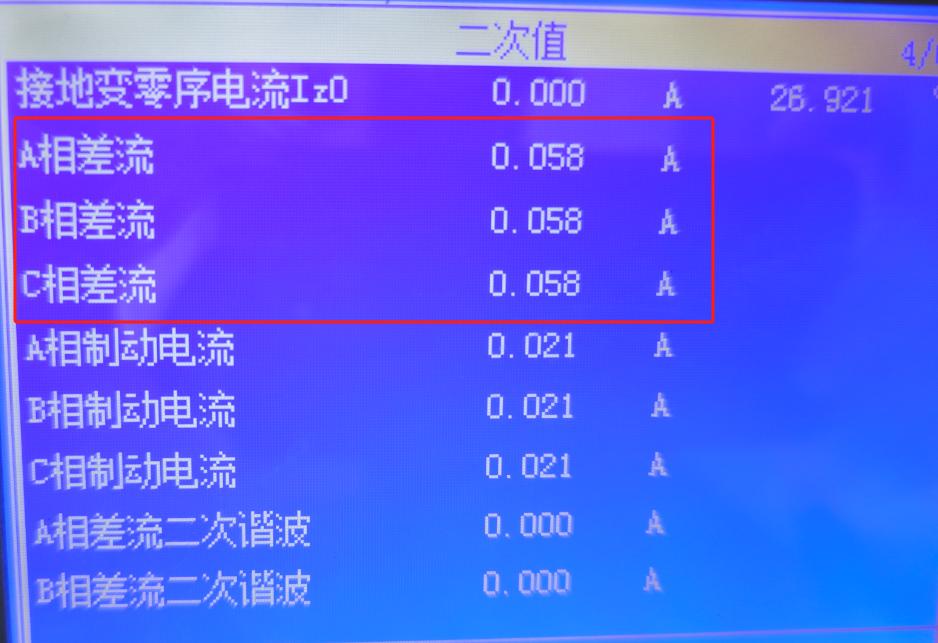

△ 差流值
若將低壓側施加一次電流變?yōu)锳相60A∠30°，B相60A∠270°，C相60A∠150°，表示高壓側流入主變，低壓側也流入主變，計算差流為0.05+0.02×0.4=0.58，與保護差流顯示一致，因此差動保護極性向量正確。
?
