變電站新建與改造時，CT、PT安裝后需進行極性測試以保證送電后正常運行。 對于阻抗較大的變壓器（如1000kV超高壓變壓器），武漢豪邁提出電容補償新方法，研發生產了HTB-8000 大型變壓器一次通流試驗裝置，在對試驗電源要求不高的條件下，大幅提高輸出的試驗電流和輸出功率，實現對大型變壓器進行一次側大電流通流試驗，可穿過變壓器對兩側進行通流試驗（對側短接），對變壓器兩側一次回路進行通流通壓試驗。
1）負荷模擬式繼電保護向量檢查解決方案： 由于大型電力變壓器等效短路阻抗過大，采用電容補償，回路中串聯電容以補償部分感抗，降低試驗回路阻抗，提升試驗電流的同時不改變試驗回路的感性效果，即補償時只是欠補償，然后再在試驗電源兩端并聯補償電容，此時基本達到全補償。 對試驗電源來說，整個回路接近并聯諧振狀態。 此補償通流方法在提高試驗電流時，降低了對系統電源的要求。
2）采用電壓電流同源施加試驗方法，產生幅值、相序確定的工頻三相電壓，經升壓后，向被試設備施加電壓，產生相位關系確定的電流。 試驗電壓、電流經互感器轉變?yōu)槎坞妷骸㈦娏?，再進入繼電保護裝置，從而完成保護向量檢查。 該方案可用于主變套管CT向量檢查，校驗主變差動時，注入電流可經過主變。

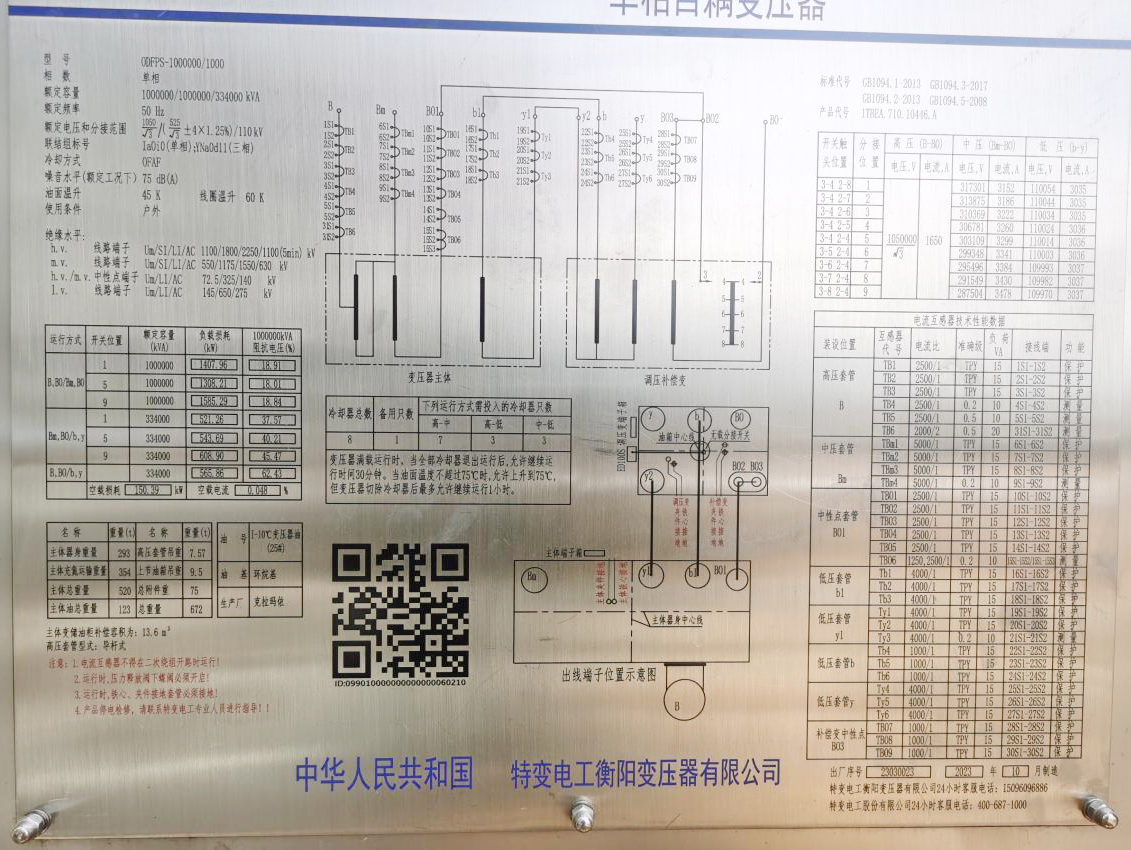

△ 主變參數銘牌
本次進行試驗的變壓器是三臺1000MVA的分相變壓器，高中低三側電壓為1000/√3kV、525/√3kV、110kV。

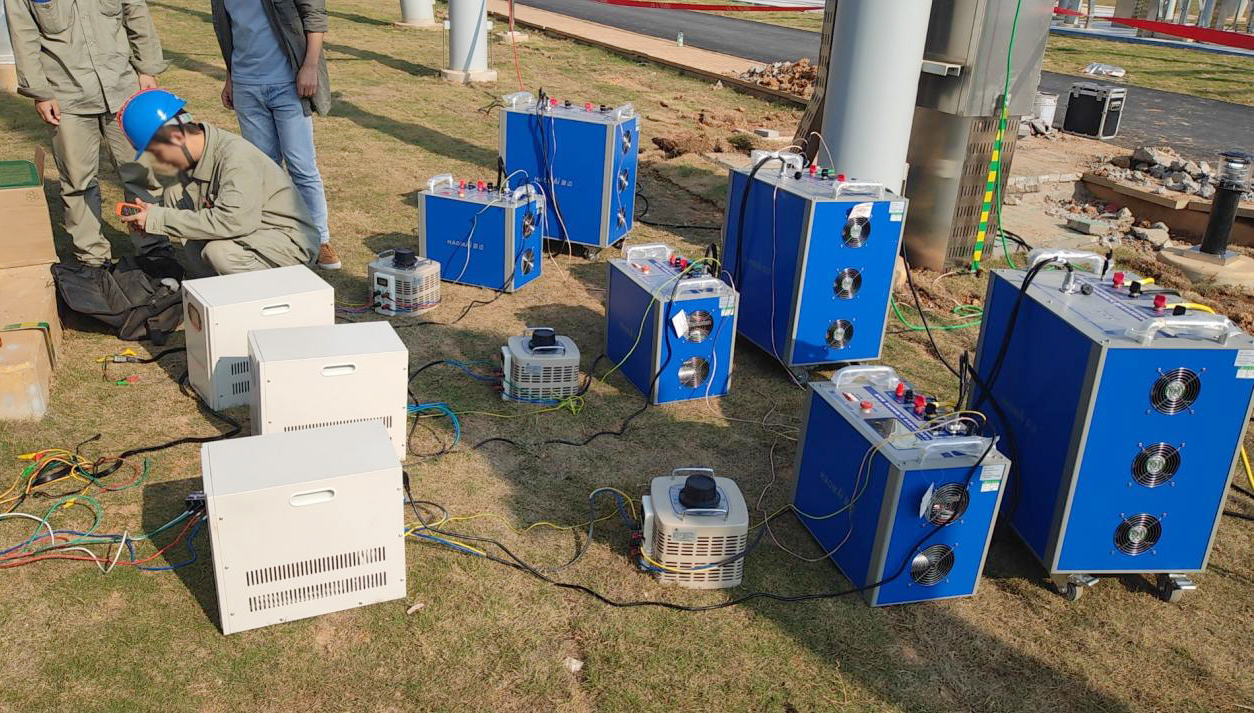

通流試驗接線： 將單相調壓器、HTB-8000B、HTB-8000C串接為A相輸出接線，B/C兩相同理，3臺單相自耦調壓器工作電源為AC380V（空開不小于16A），三相分別使用A/B/C的火線，零線共用（保證輸出120°相角差）。 HTB-8000B接入工作電源AC220V（10A），HTB-8000B與HTB-8000C通過電源與通訊共用航插線連接，各相之間無其他物理連接，系統輸出接入變壓器通流側。

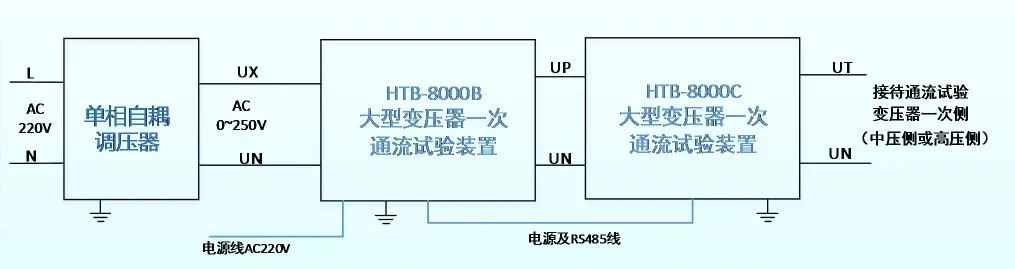

△ A相系統接線示意圖（B/C相同理）
單相自耦調壓器： 變壓器通流試驗大功率可調電源輸入；
HTB-8000B： 具有獨立控制電源(AC220V)，人機界面操作，并聯電容器組投切控制，整體裝置核心控制系統。
HTB-8000C： 串聯電容器組投切控制，獨立的過壓過流保護系統，與B型裝置組成整體裝置的多重過壓過流保護功能。

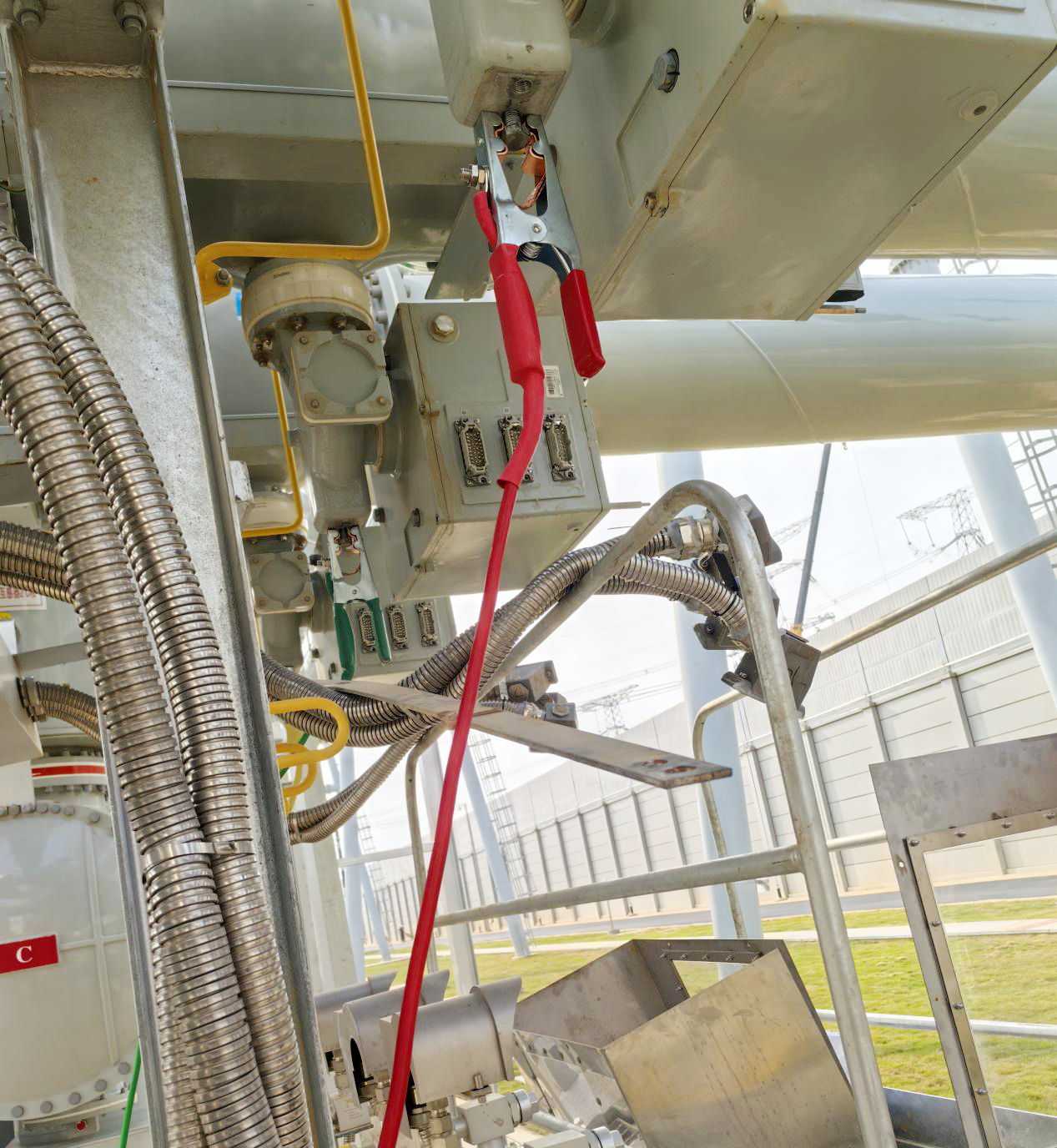

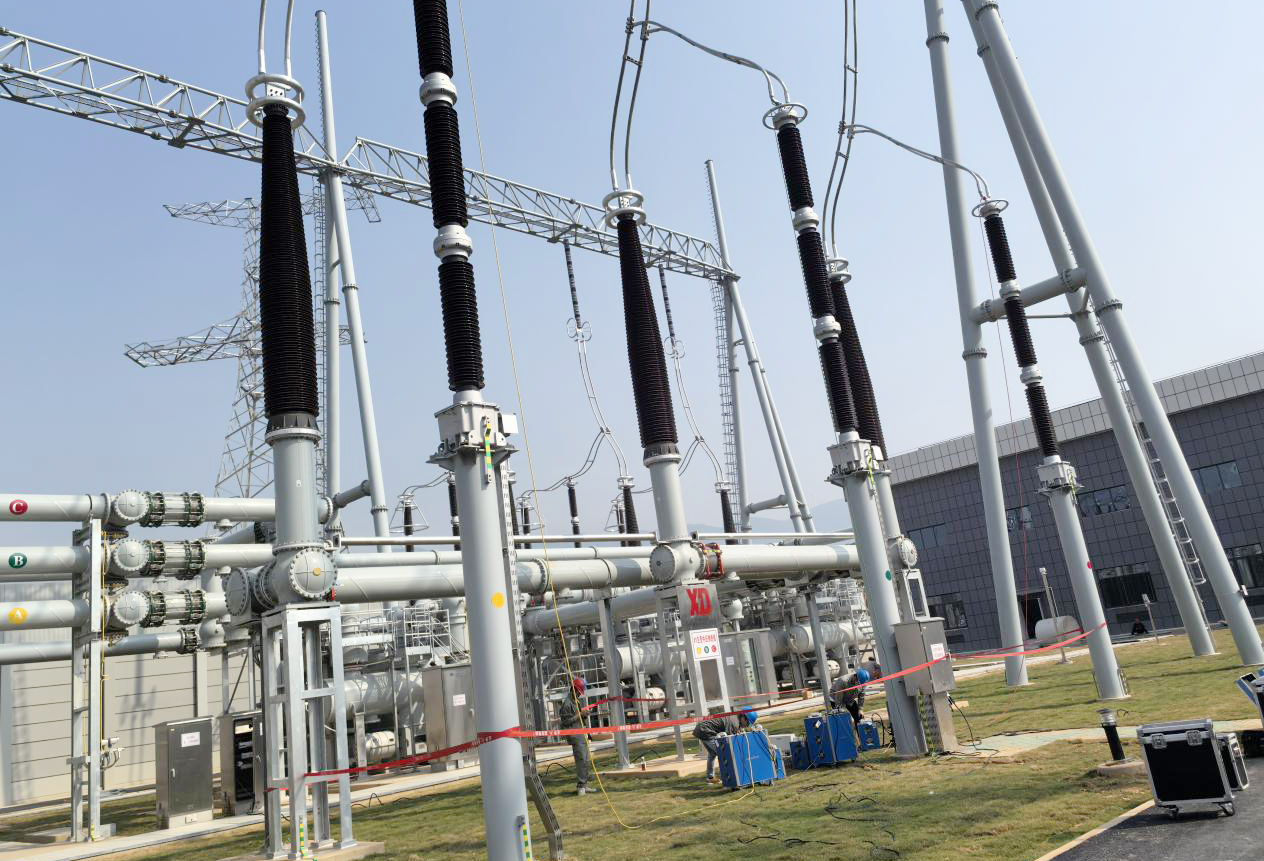

現場試驗時中壓側變壓器引線和接地刀閘作為試驗儀器輸出點，在變壓器高壓側和低壓側分別接地形成回路，根據變壓器參數銘牌輸入變壓器對應檔位阻抗電壓和容量等參數，裝置自動計算補償串并聯電容以達到最佳試驗效果。

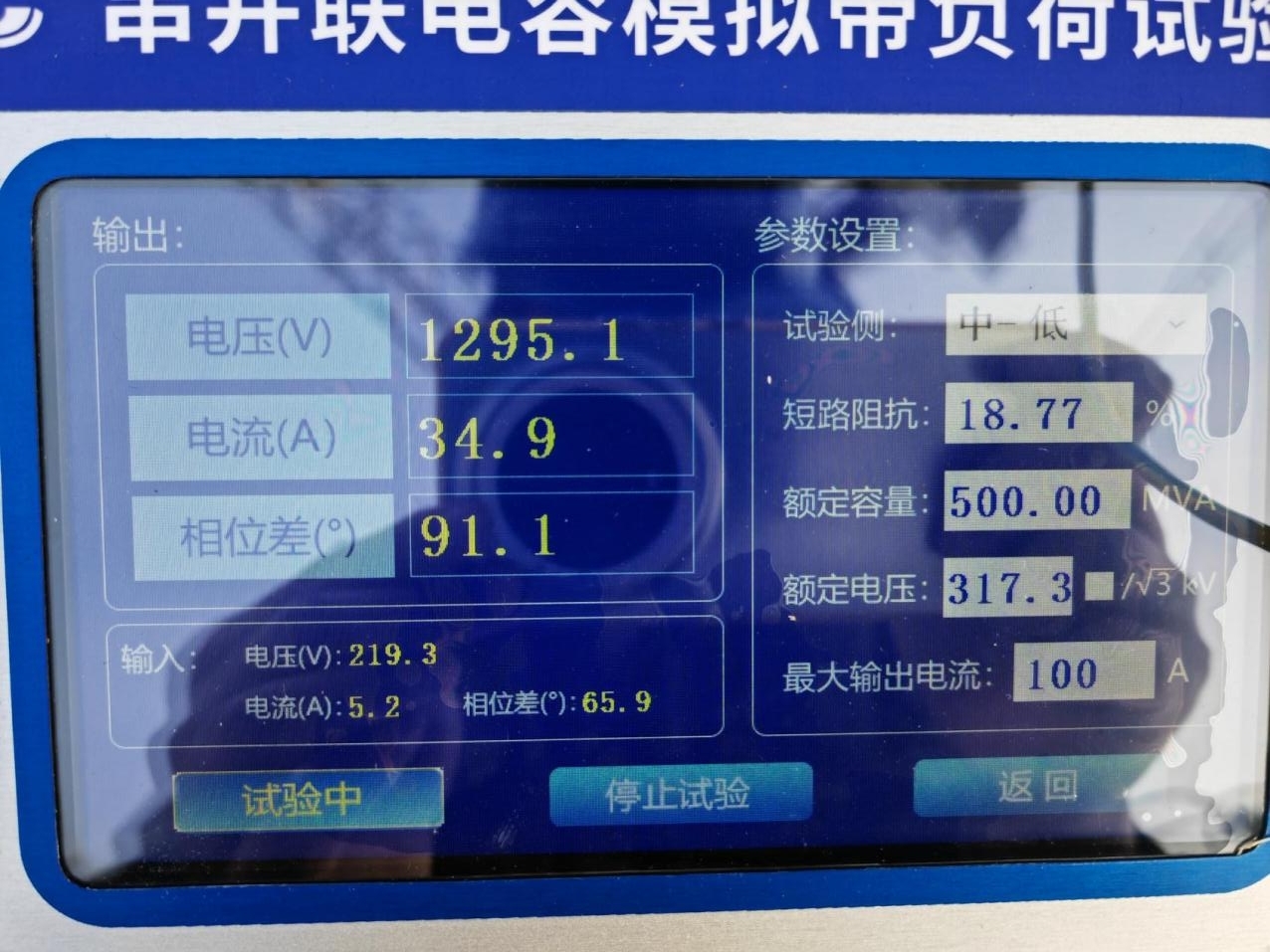

檢查確認接地點已可靠接線，變壓器檔位5檔，HTB-8000 從中壓側注流經過變壓器低壓側的相關間隔，所有安全措施和防誤措施經施工人員和負責人雙確認。 施工人員操作設備A/B/C三相，點擊開始試驗，同步操作擰動調壓器把手控制裝置施加的輸入電壓。 在變壓器中壓側施加約1300V電壓和35A電流并長時間保持穩定輸出，電流經中壓側間隔CT，過變壓器到低壓側間隔CT，完成中低壓側間隔CT以及變壓器套管CT通流，在1小時內完成低壓側所有間隔保護裝置向量核對，最后更換接地點至高壓側，完成高壓側的檢查。

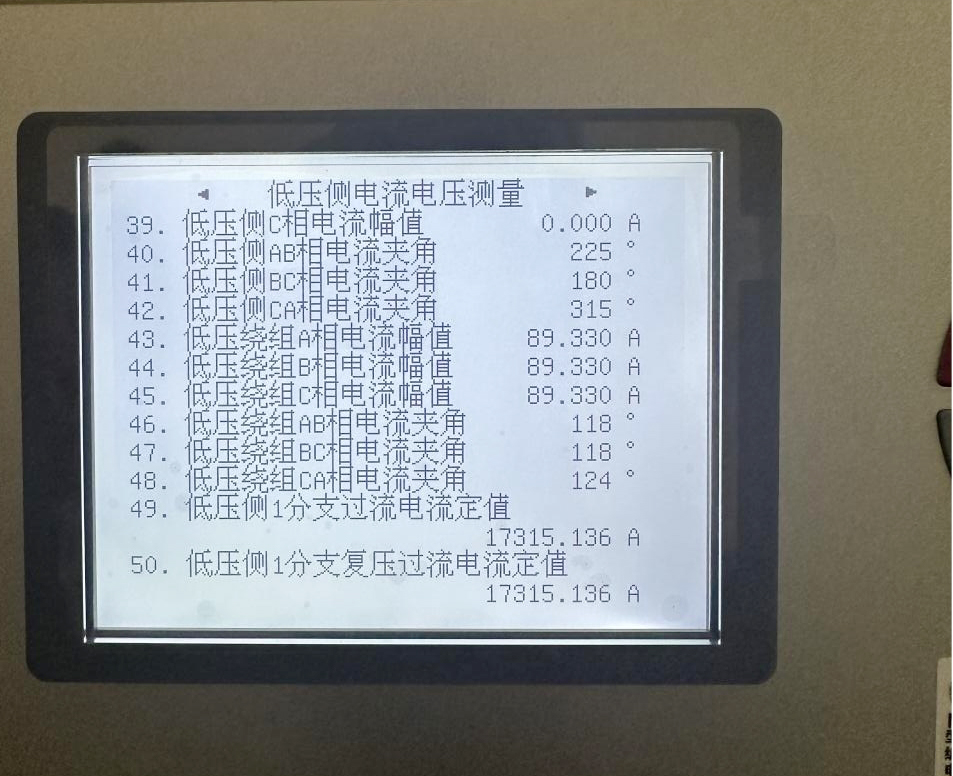

中壓側額定電壓525/√3kV、低壓側額定電壓110kV，中壓側施加35A電流，計算出低壓繞組電流約為90A，與保護裝置顯示結果一致，查看后臺及其他采樣結果均正常，低壓繞組相間為120°正序，完成變電站低壓繞組的保護向量檢查。 以上同理完成變壓器高中壓繞組的保護向量檢查。
變電站現場負責人表示，此設備采用電容補償方法，回路中串聯電容以補償部分感抗，從而降低試驗回路的阻抗，在提高試驗電流的同時，對系統供電電源的要求大大降低，整體性能穩定，值得大力推廣應用。
