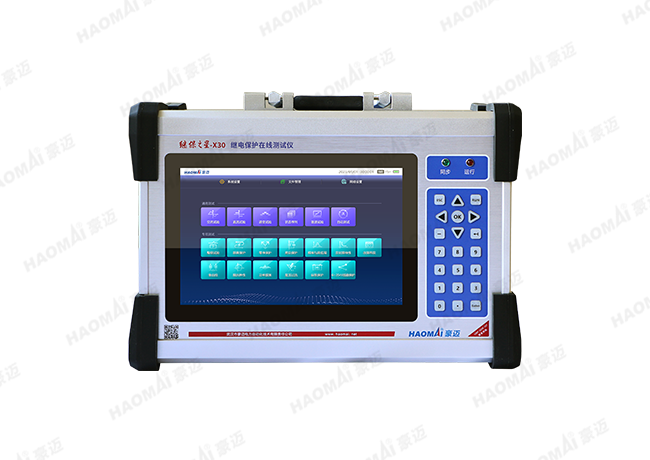

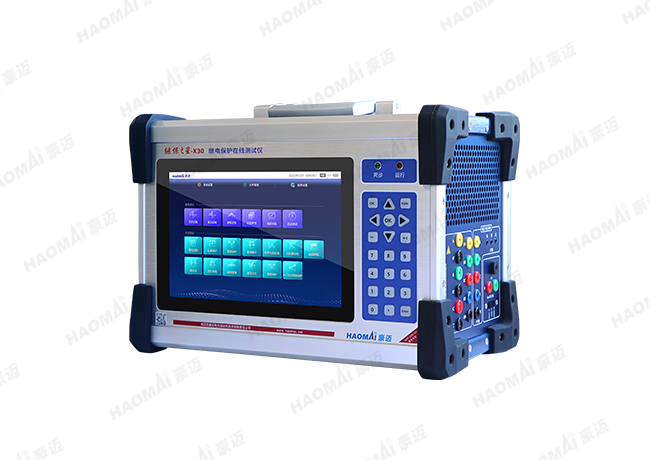

繼保之星-X30 在線式繼電保護測試儀
——更適用于單套保護裝置不停電測試
裝置既可以作為普通繼電保護測試儀使用，也可以在線實時監測PT電壓、CT電流同步輸出測試保護裝置，實現保護裝置不停電測試。對于在線運行的重負荷線路，保護裝置不宜斷電檢修，但需要驗證保護的邏輯功能，使用繼保之星-X30 繼電保護在線測試儀可以在實時監測保護二次回路的情況下對保護裝置進行在線邏輯驗證，當真實故障發生時裝置可迅速將二次回路接入保護裝置，不影響保護裝置邏輯判斷執行。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置工控機 主機為高性能工控機，直接運行安全性能更優的Linux操作系統。功能強大，安全穩定可靠。
- 單機操作方便 裝置采用10.1寸1280*800高分辨率屏，電容式全觸控操作，主要輸出信息、控制信息一屏展示，操作方便快捷。
- 雙操作方式 除了單機直接操作進行試驗外，裝置還可以外接筆記本電腦進行試驗，兩種方式功能完全相同。
- 高性能主控 采用最新型工藝SOC控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換，輸出波形精度高，失真小，線性好。
- 線性功放輸出 采用模塊式線性功放，性能卓越。功率大，可靠性高，保證了從小電流到大電流全程都精度優良，紋波干擾小。
- 接口豐富 裝置面板帶有USB口、網口通信接口等，方便數據存取及軟件升級，亦可外接鼠標鍵盤等其它設備。
- 對時控制功能 支持北斗/GPS對時方式?？呻p側對時同步測試，進行光纖縱聯差動保護試驗等。
- 獨立直流電源 具有一路大功率110V/220V可切換的直流電源輸出。
- 完善的自我保護 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動，軟件故障診斷及輸出閉鎖等功能。
- 輕小型一體化結構 采用先進技術及元器件材料，專業化結構設計，裝置體積小，重量輕，功能全，便于移動試驗。
- 支持保護裝置的一鍵自動測試 測試主機與測試儀之間支持WIFI、藍牙連接，可實現測試主機對測試儀的遠程控制。
- 高精度模擬量采集 支持4相電壓3電流高精度采集，實時監測越限判斷。
- 在線測試功能 支持保護裝置在線測試，實時監測二次回路電壓電流，尤其適用于110kV及以下電壓等級單套保護裝置不停電測試。
技術參數
|
交流電流輸出 |
|
|
通道數量 |
3路獨立模擬量輸出 |
|
輸出幅值 |
交流0~35A |
|
輸出精度 |
±1mA（I≤1A）；±0.1% （1＜I≤35A） |
|
每相輸出功率不小于 |
100 VA |
|
輸出頻率 |
0~1200Hz可調，分辨率0.001Hz |
|
? |
±1mHz（10~65Hz） |
|
? |
±10mHz（65~450Hz） |
|
? |
±20mHz（450~1200Hz） |
|
幅頻特性(I≥1A) |
≤±0.5%（10~450Hz）；≤±1%（450~1200Hz） |
|
輸出相位 |
0 ~ 360°可調 |
|
交流電壓輸出 |
|
|
電流輸出 |
0～±15A/相 |
|
輸出精度 |
0.1級（-0.5~-15A或0.5~15A） |
|
交流電壓輸出 |
|
|
通道數量 |
4路 |
|
輸出幅值 |
交流0~125V；±5mV（U≤5V） |
|
? |
±0.1% （5V＜U≤125V） |
|
輸出精度 |
±1mA（I≤1A）；±0.1% （1＜I≤35A） |
|
每相輸出功率不小于 |
80 VA |
|
輸出頻率 |
0~1200Hz可調，分辨率0.001Hz |
|
? |
±1mHz（10~65Hz） |
|
? |
±10mHz（65~450Hz） |
|
? |
±20mHz（450~1200Hz） |
|
輸出相位 |
0 ~ 360°可調 |
|
直流電流輸出 |
|
|
通道數量 |
3路獨立模擬量輸出 |
|
輸出幅值 |
-10A ~ +10A |
|
輸出精度 |
±0.2% |
|
直流電壓輸出 |
|
|
通道數量 |
4路 |
|
輸出幅值 |
-160V ~ +160V |
|
輸出精度 |
±0.2% |
|
交流電壓采集 |
4路 AC 0-120V；采樣精度0.5% |
|
交流電流采集 |
3路 AC 0-5A；采樣精度0.5% |
|
開入開出 |
4個快速開出，4個開入 |
|
通訊口 |
1個RJ45網口，2個USB口，1個SMA口，支持北斗/GPS |
|
輔助直流 |
1路直流輸出DC110V/1A或DC220V/0.5A |
|
規格 |
|
|
尺寸 |
369 * 217 * 252 mm3 |
|
重量 |
17.5kg |
