案例實操丨線路差動保護雙側聯調試驗方法

發布時間：2024/05/24武漢市豪邁電力自動化技術有限責任公司

保護裝置： CSC-103 線路保護裝置

測試設備： 繼保之星-Z70 手持式數模一體繼電保護測試儀

線路差動保護是線路保護的主保護，通常為方便進行帶通道整組試驗，裝置提供帶通道遠方環回試驗功能。

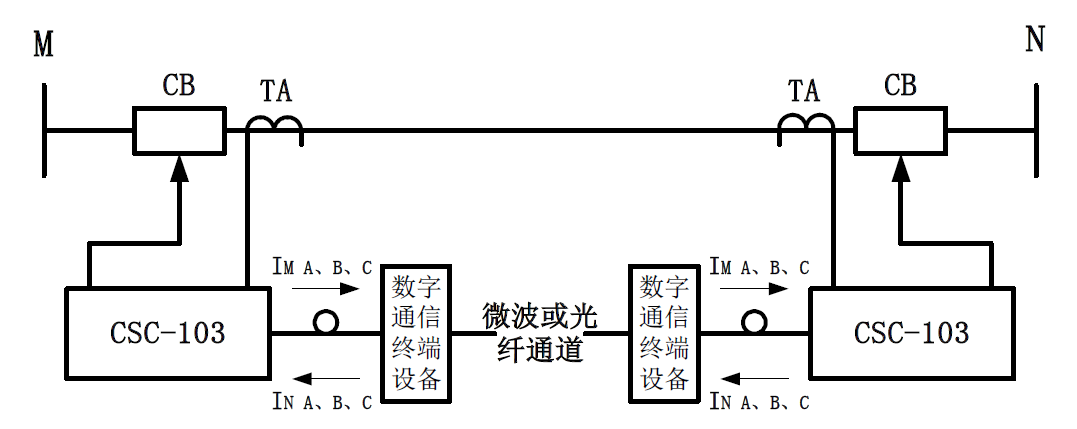

△ 線路差動回路示意圖

上圖中M、N兩端均裝設CSC-103 線路保護裝置，保護與通信終端設備間采用光纜連接，保護側光端機裝在保護裝置背后。裝置可采用“專用光纖”或“復用通道”。在纖芯數量及傳輸距離允許范圍內，優先采用“專用光纖”作為傳輸通道。當功率不滿足條件，可采用“復用通道”。

本文介紹如何使用繼保之星-Z70 手持式數模一體繼電保護測試儀通過GPS異地對時實現同步輸出，完成線路差動保護雙側聯調試驗。

1、保護相關設置：

1）保護定值控制字設置 ：（M側站端）

序號	定值名稱	數值	序號	定值名稱	數值
01	CT一次額定值	1200A	11	縱聯差動保護	1
02	CT二次額定值	1A	12	CT 斷線閉鎖差動	0
03	PT一次額定值	220kV	13	通信內時鐘	1
04	CT變比系數	1	14	單相重合閘	1
05	變化量啟動電流定值	0.1A	15	三相重合閘	0
06	零序啟動電流定值	0.2A	16	禁止重合閘	0
07	差動動作電流定值	1A	17	停用重合閘	0
08	本側識別碼	101
09	對側識別碼	102
10	單相重合閘	0.8s

注： N側站端本側識別碼為102，對側識別碼為101，其他定值及控制字與M側站端一致。

2）保護壓板設置 ：

M側站端與N側站端在“壓板定值”里，將“差動保護”軟壓板置“1”，在保護屏上，投入“差動保護”功能硬壓板，投入“檢修”功能硬壓板，斷開“跳閘出口”硬壓板，檢查保護裝置光纖通道狀態正常。（無通道異常告警指示及報文）

2、試驗接線：

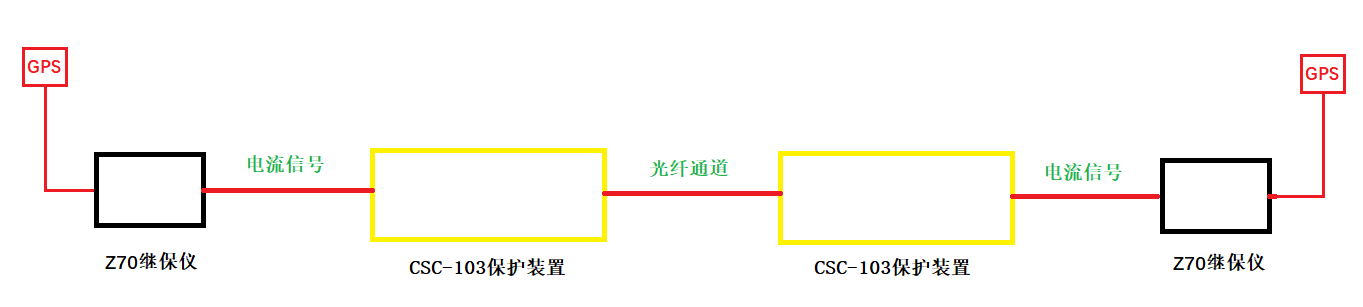

△ 線路差動保護接線圖

此試驗需使用兩臺帶GPS對時的繼保之星-Z70 手持式數模一體繼電保護測試儀。在M側站端使用一臺繼保之星-Z70 連接GPS對時，輸出電流信號給CSC-103保護裝置，在N側站端使用另一臺繼保之星-Z70 連接GPS對時，輸出電流信號給CSC-103保護裝置，兩側站端的保護裝置通過光纖通道連接。

3、線路差動保護試驗方法：

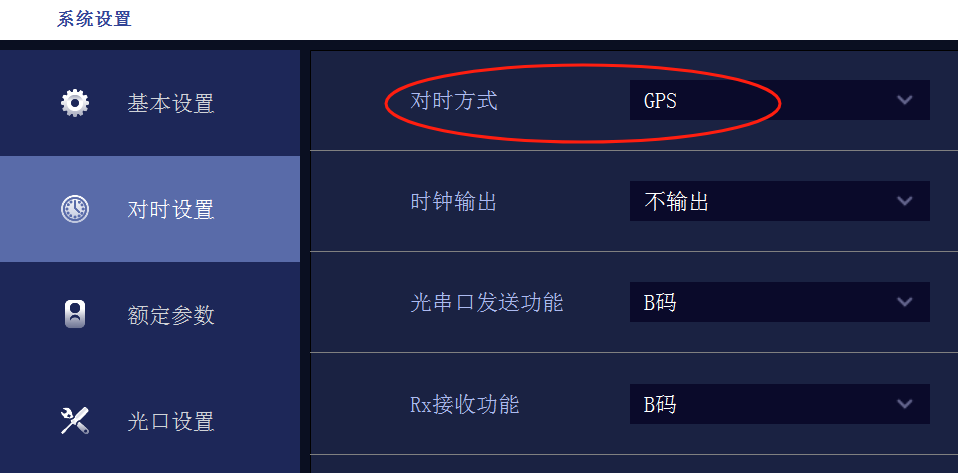

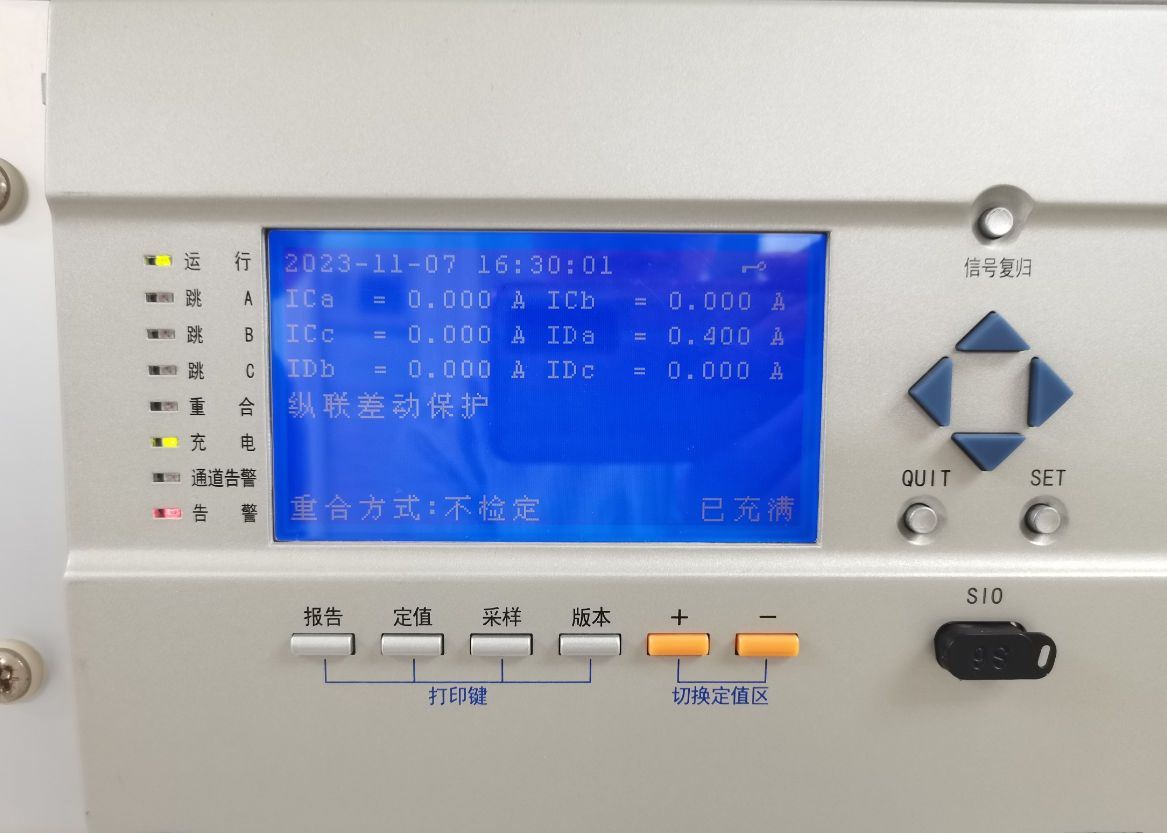

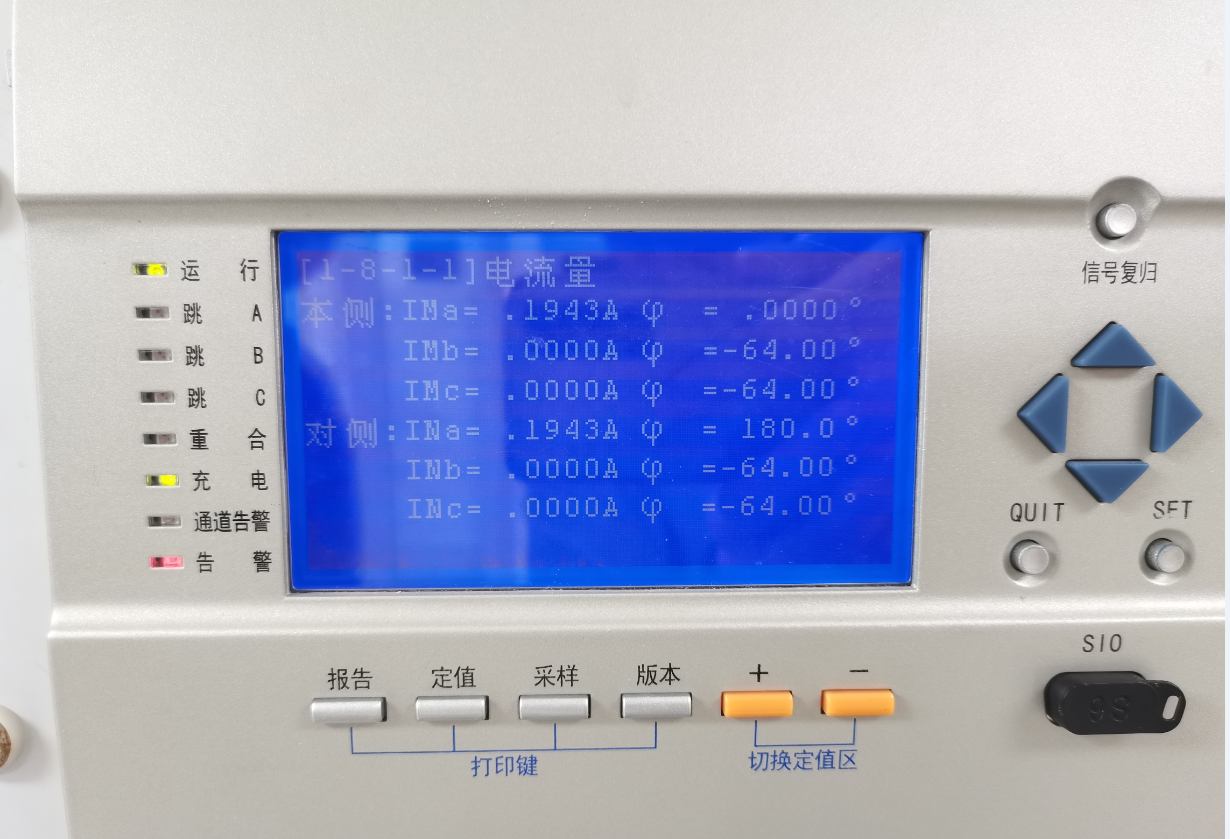

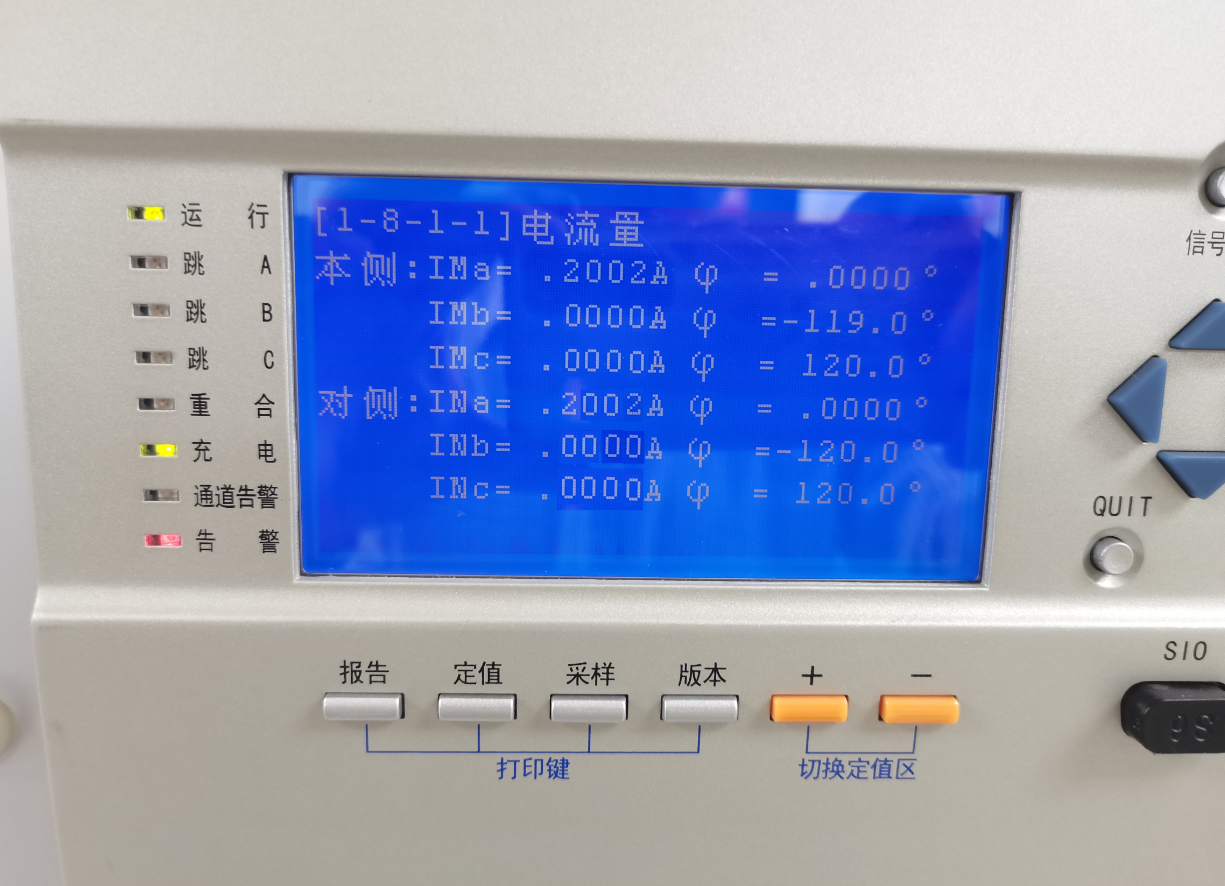

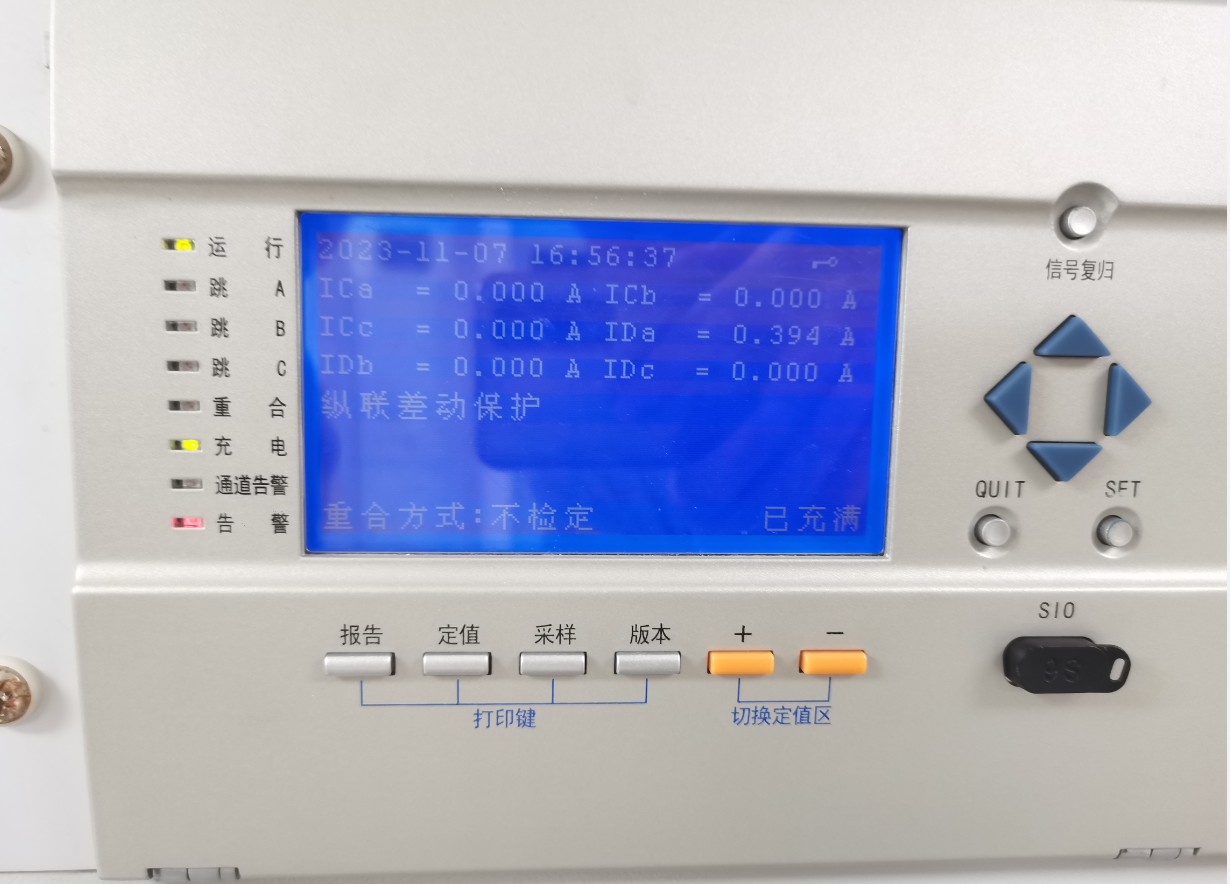

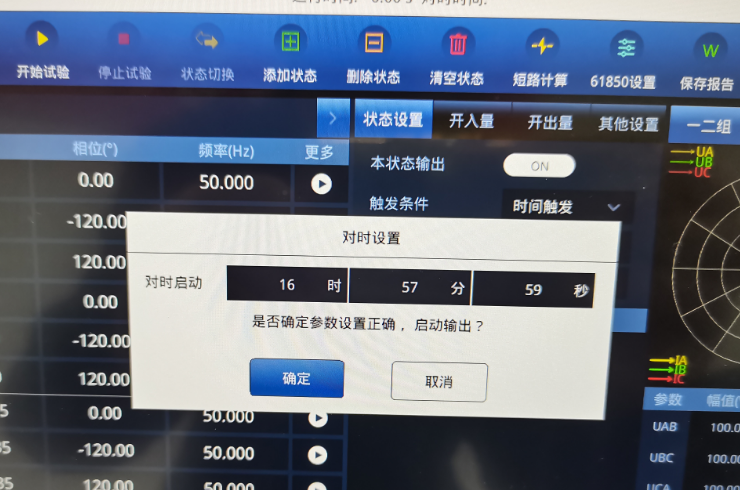

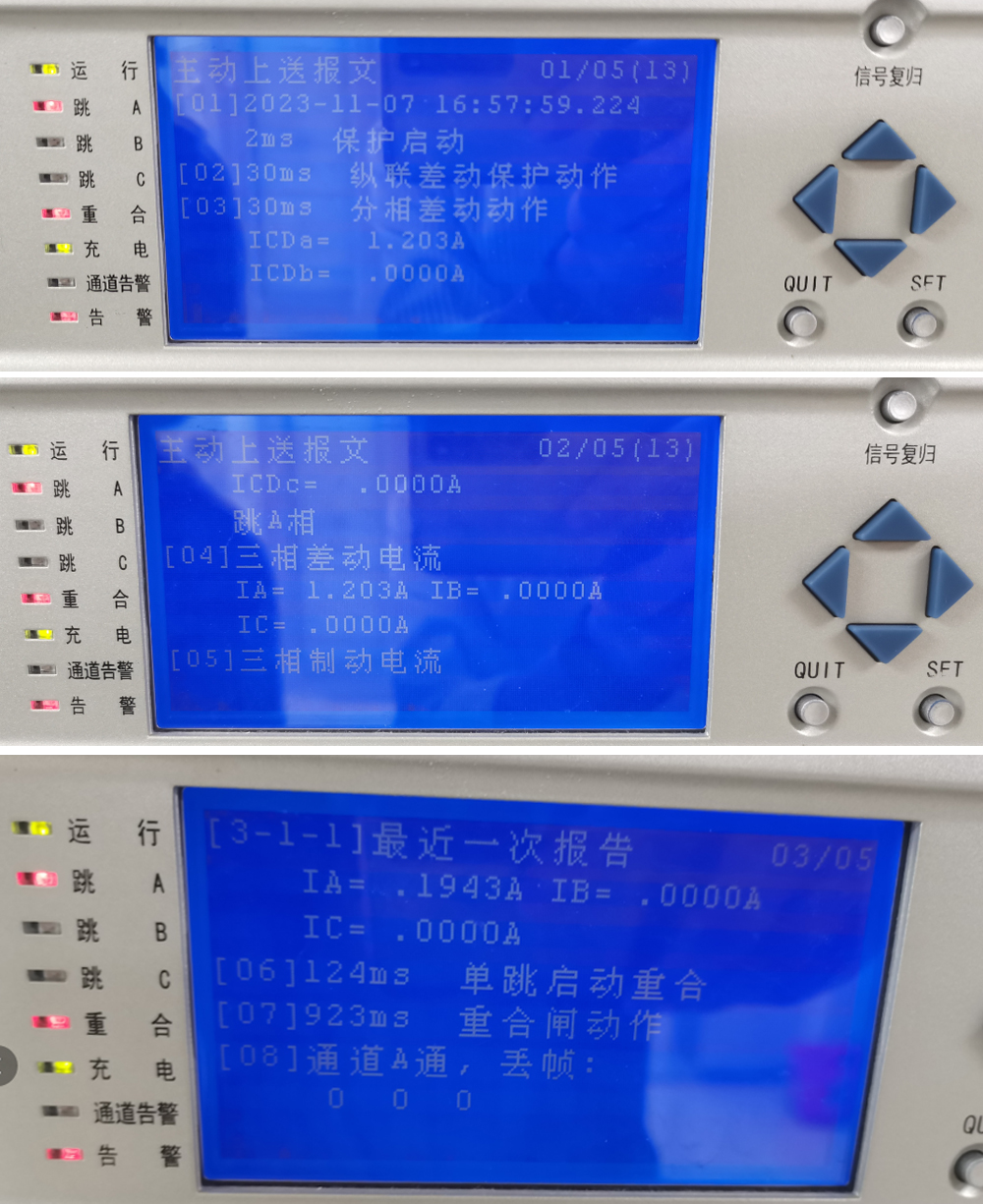

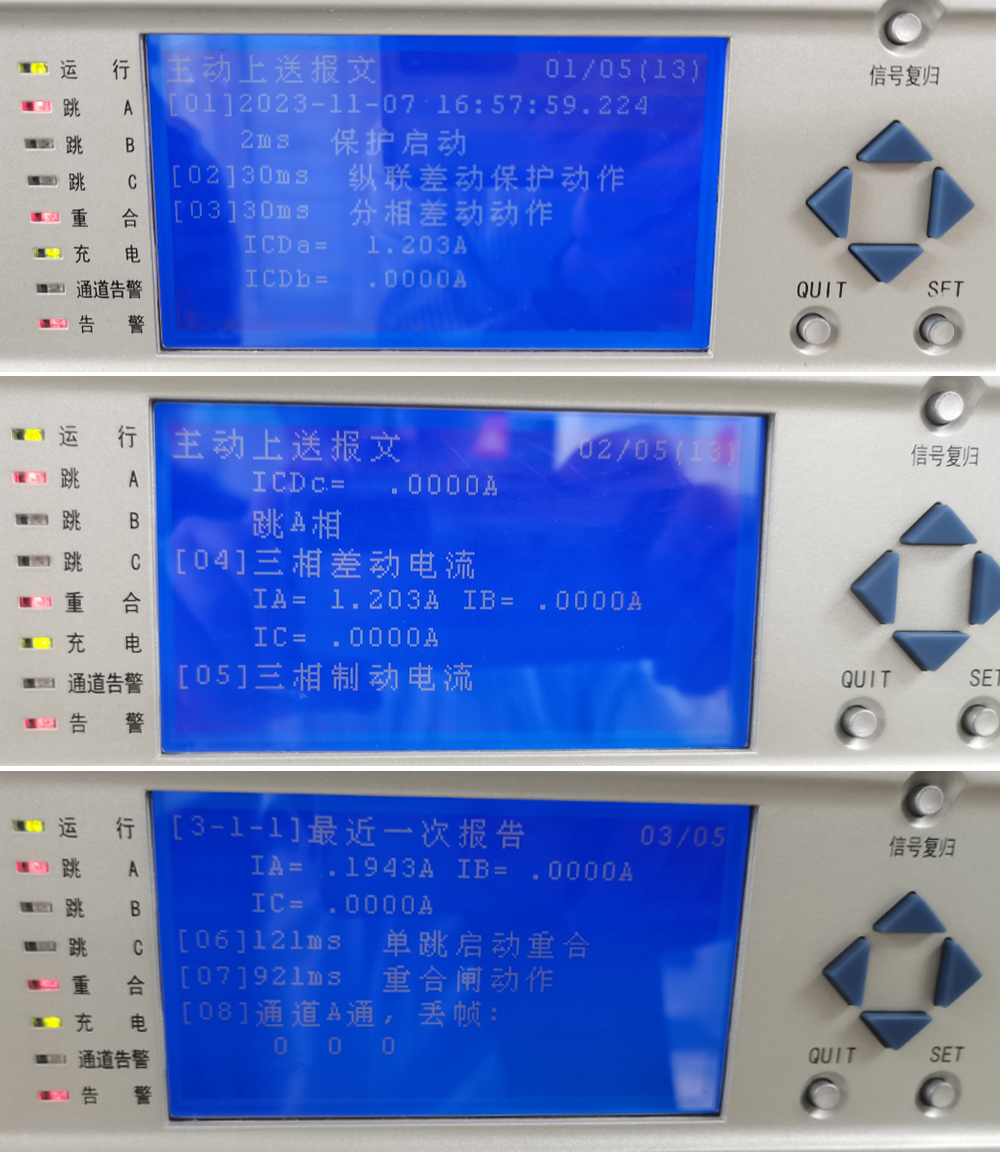

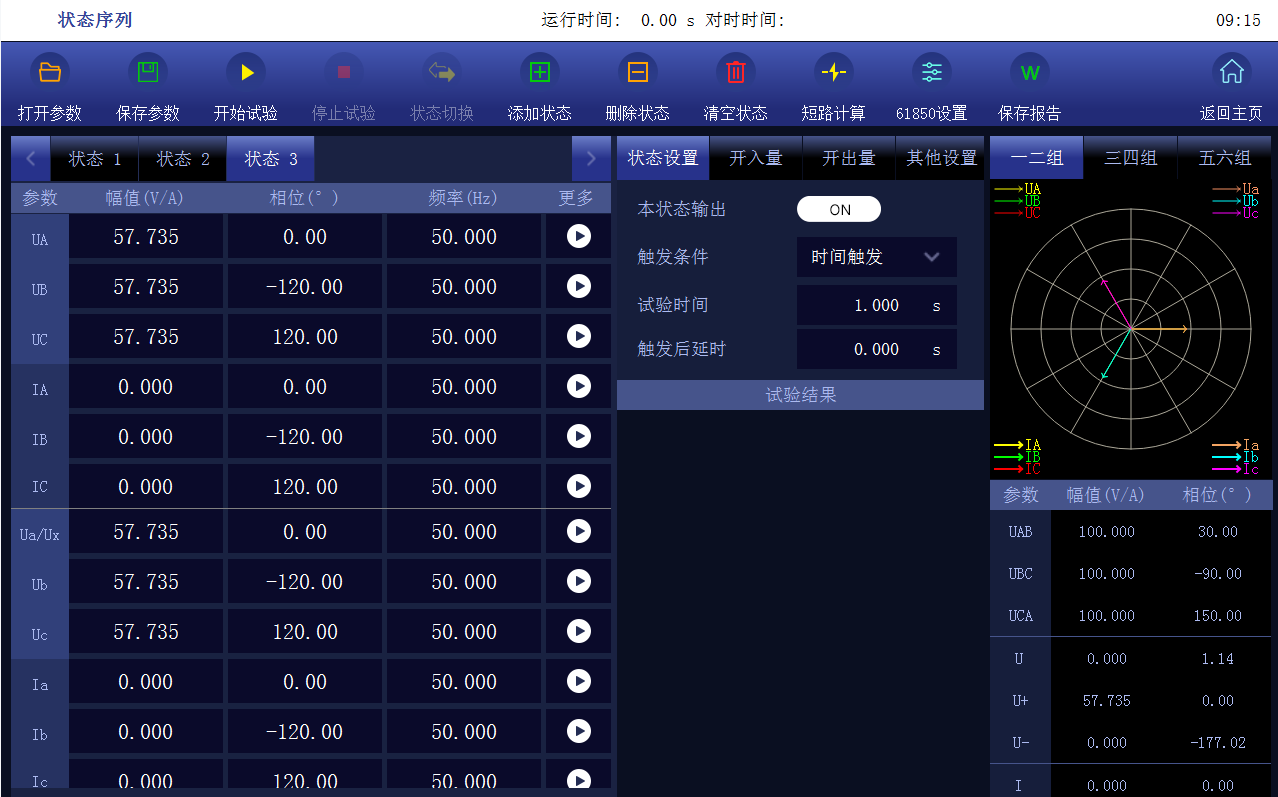

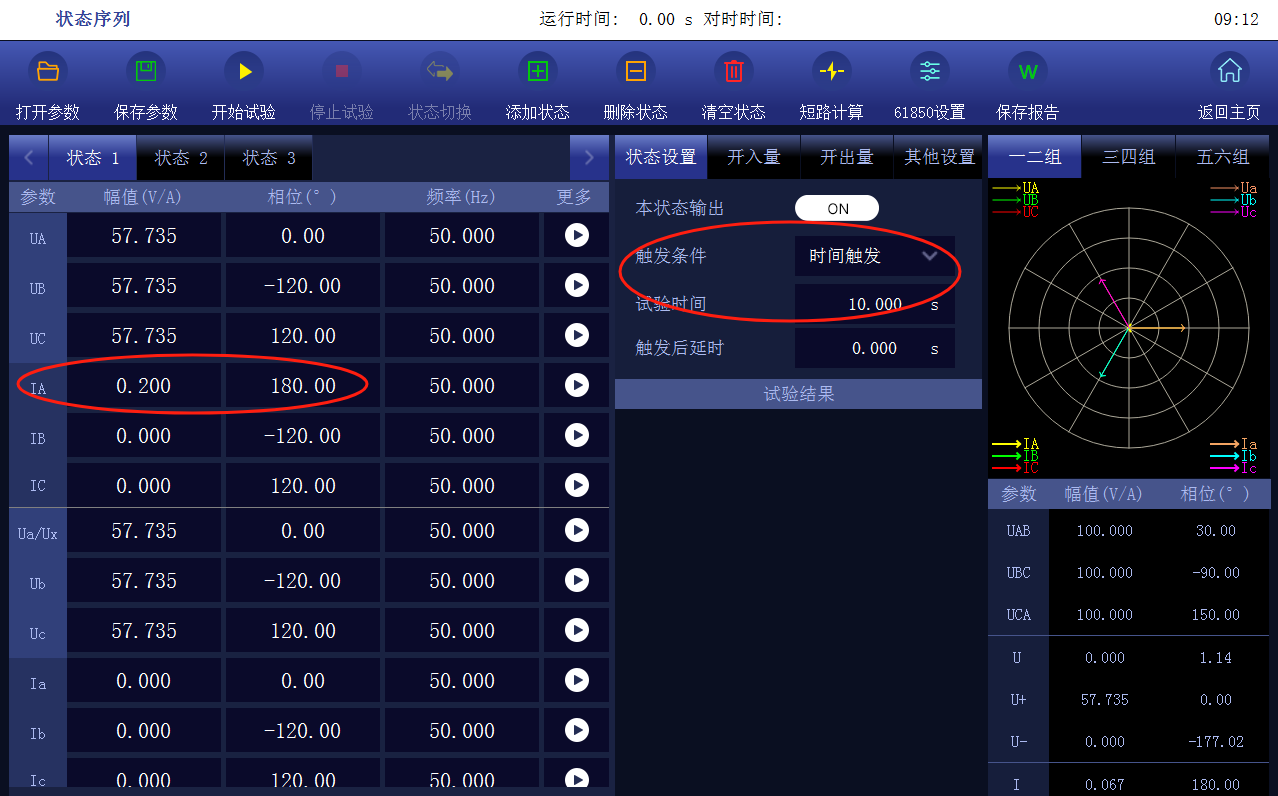

兩側站端分別安排操作人員，繼保之星-Z70 設置GPS對時，連接好GPS天線，測試儀上顯示對時成功。
