保護裝置： CSC-103線路保護裝置
測試設備： 繼保之星-Z70 手持式數模一體繼電保護測試儀
超高壓線路保護裝置是調試工作重點，智能站保護調試與常規站主要區別是IEC61850數字量配置，本文介紹如何使用繼保之星-Z70 手持式數模一體繼電保護測試儀對智能站CSC-103 保護裝置進行距離保護試驗。
1）IEC61850數字量設置：

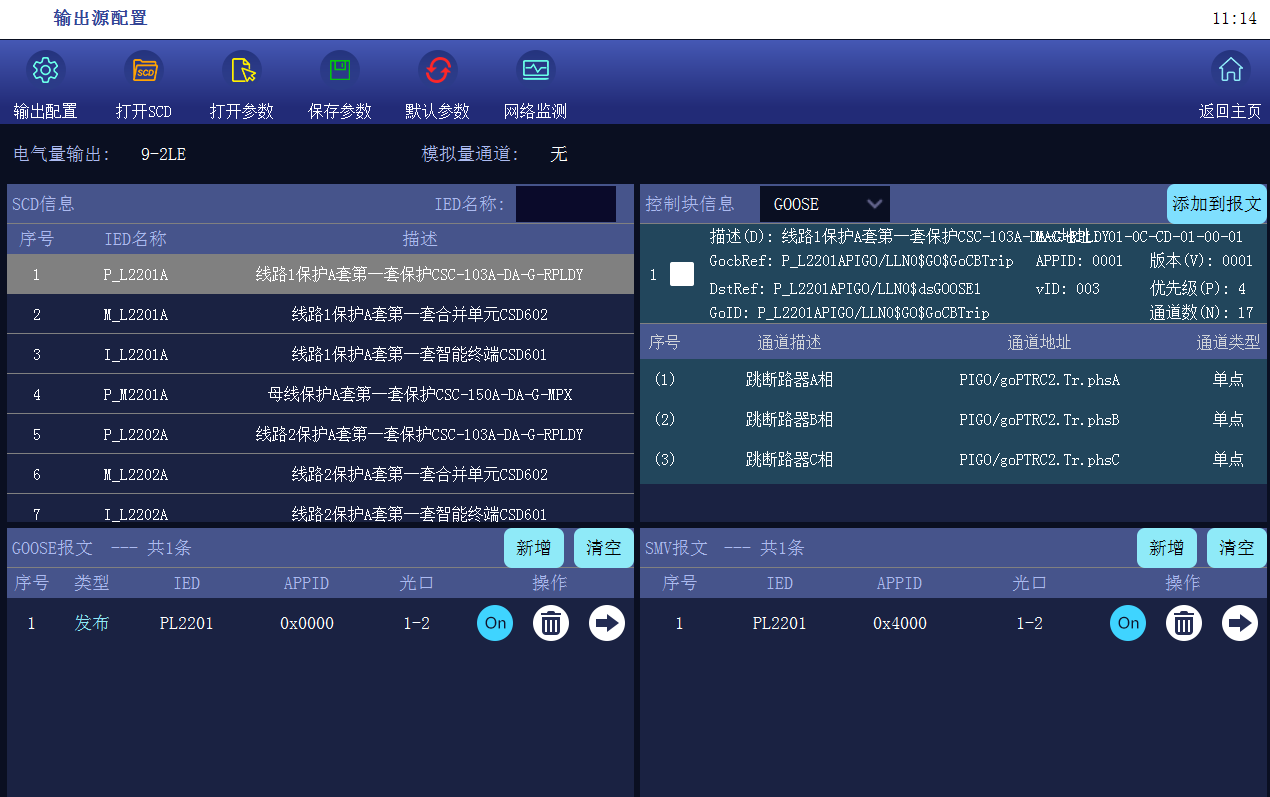

①解析SCD文件： 61850打開SCD文件，找到保護裝置IED名稱，也可通過搜索IED名稱更快定位。 右邊控制塊信息顯示所選IED的GOOSE及SV信息，左下角顯示所導入的GOOSE，右下角顯示所導入的SV。
△ SCD文件解析圖
②配置SV控制塊信息，點擊所導入的PL2201操作箭頭，進入SV控制塊設置，選擇通道為1，自動映射電流電壓到IABC/UABC上。
③配置GOOSE控制塊信息，點擊所導入的PL2201A控制塊，類型改為訂閱，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應跳閘開入量。

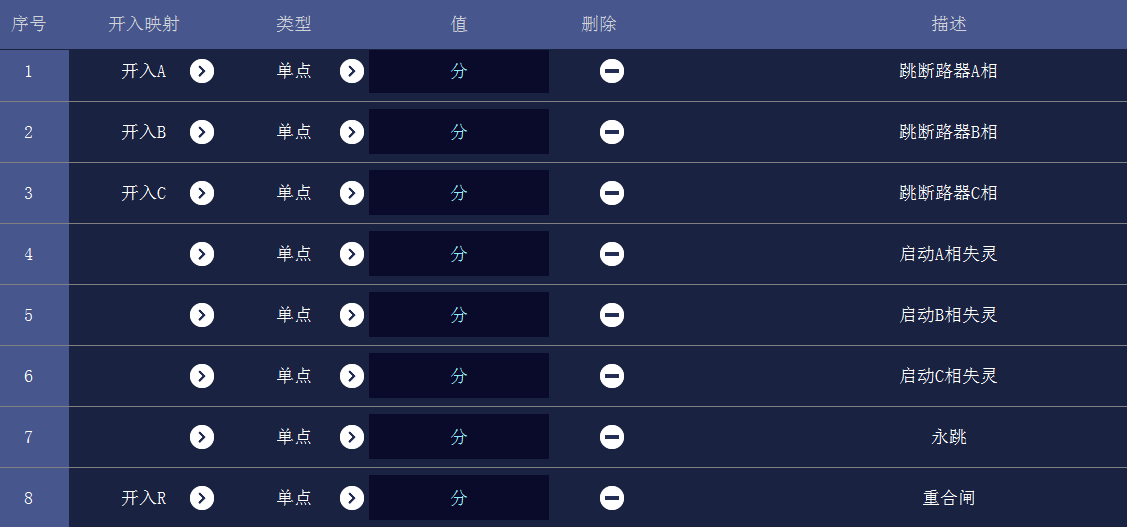

△ 開入量映射配置
④點擊所導入的IL2201A控制塊，類型改為發布，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應開關位置開出量。

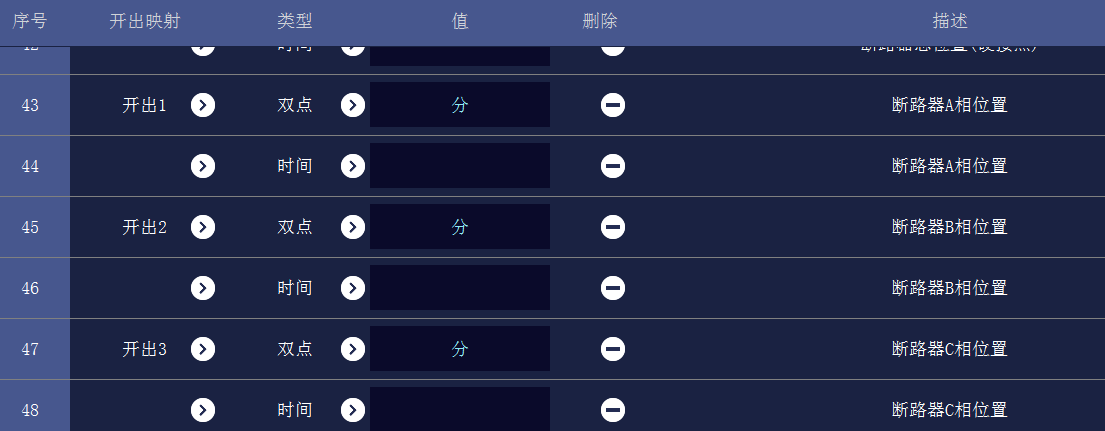

△ 開出量映射配置

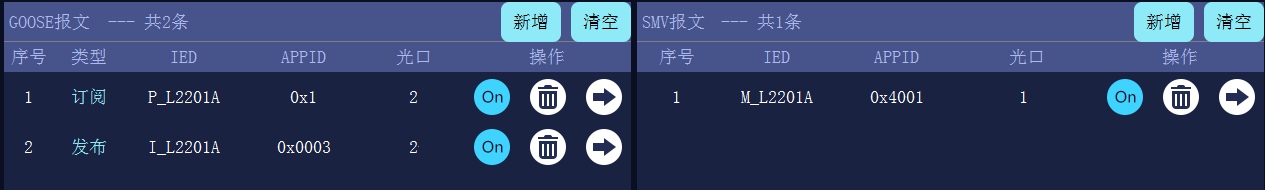

△ SV/GOOSE配置

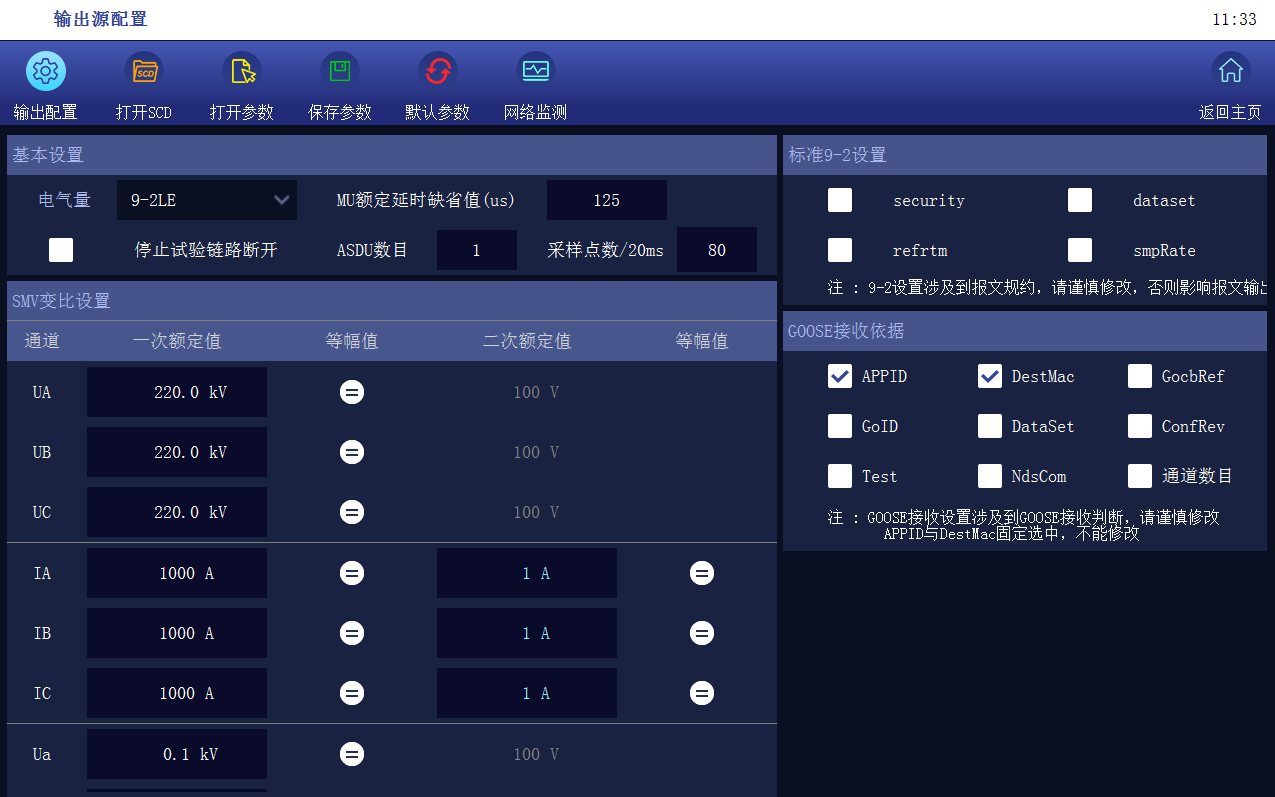

⑥在輸出配置菜單中配置SMV變比設置，此處只需更改電壓電流一次額定值，其他選擇默認。
△ SV變比配置
完成以上操作即完成CSC-103 保護裝置的61850配置。

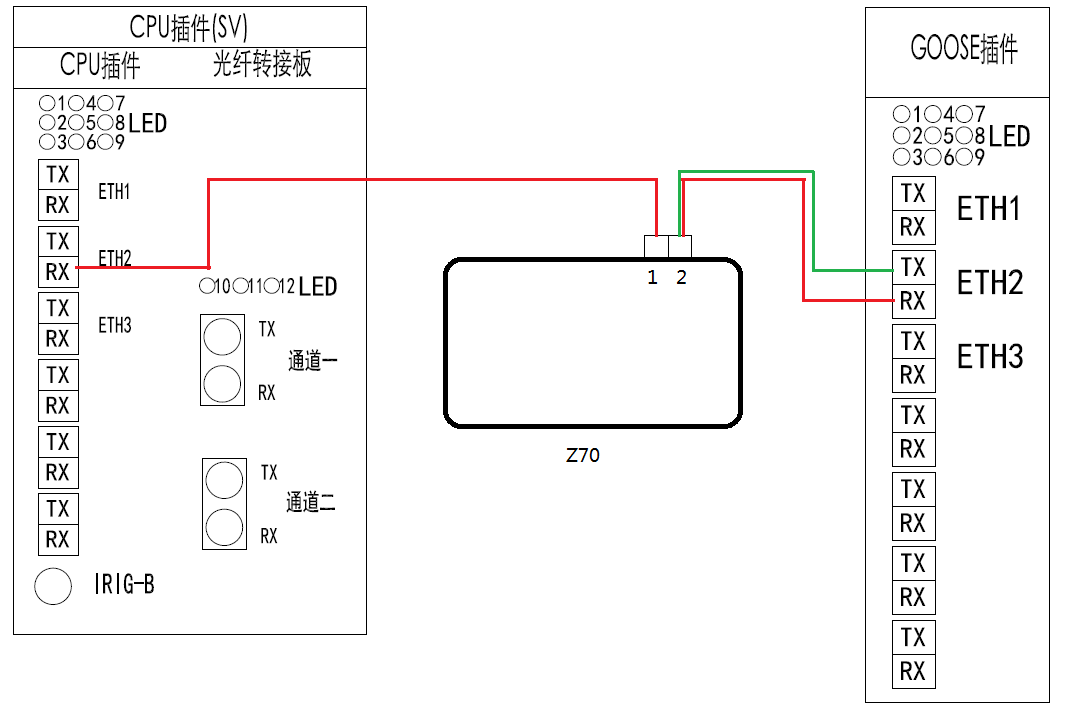

將繼保之星-Z70 光口1接入保護裝置SV板的2口，用于給保護裝置加量，測試儀光口2接入保護裝置GOOSE板的2口，用于給保護裝置施加開關位置和采集保護裝置動作時間。
1）保護定值控制字設置：

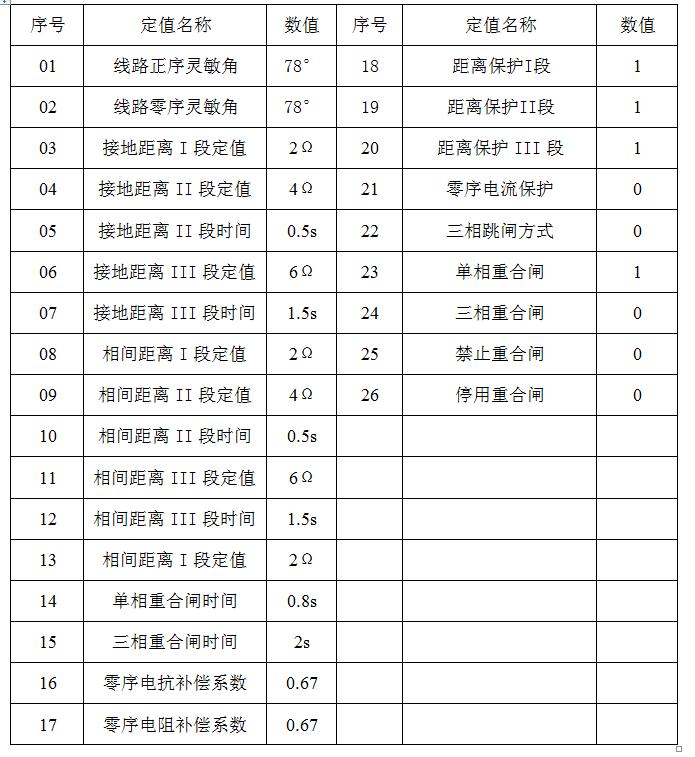

在“壓板定值”里，將“差動保護”軟壓板置“0”，將“距離保護”軟壓板置“1”，將“零序保護”軟壓板置“0”，在保護屏上，斷開“檢修”功能硬壓板。

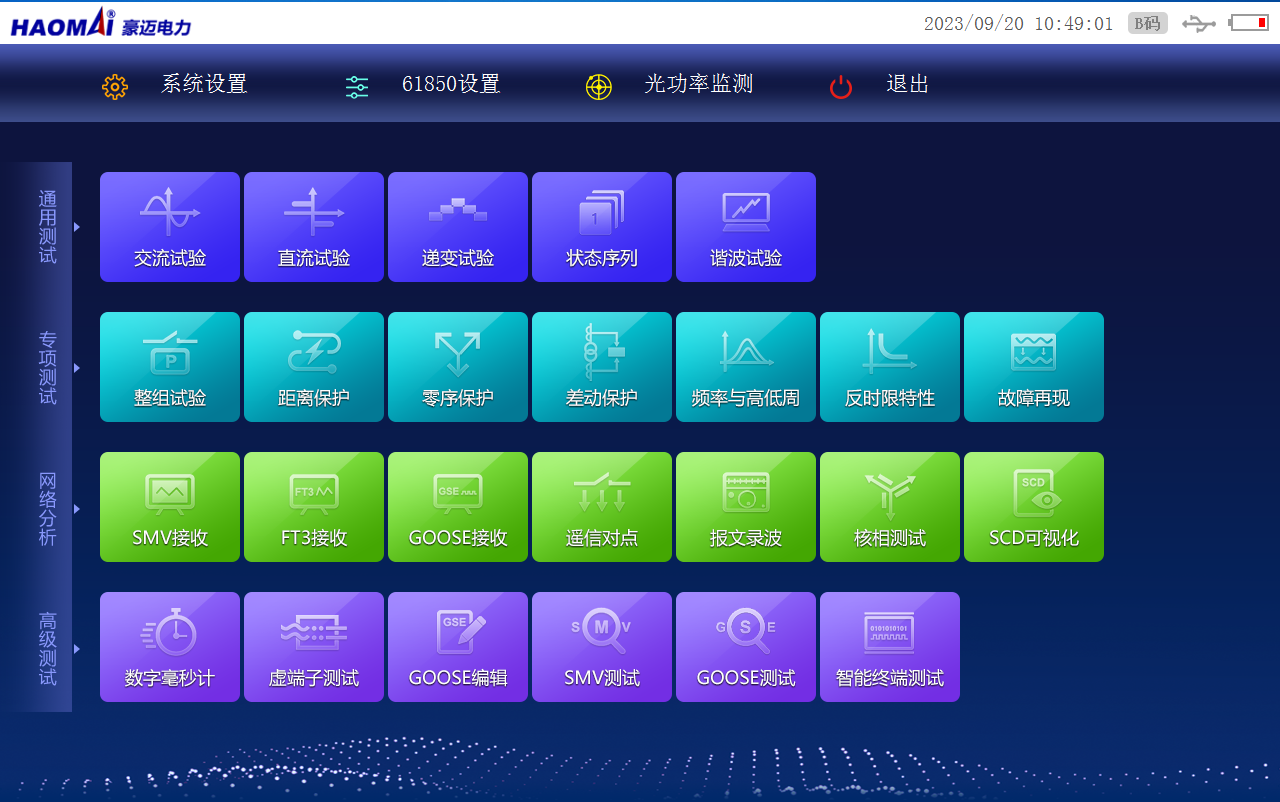

繼保之星-Z70 軟件主界面主要包括通用測試、專項測試、網絡分析和高級測試四大測試模塊。
△ 繼保之星-Z70 軟件主界面

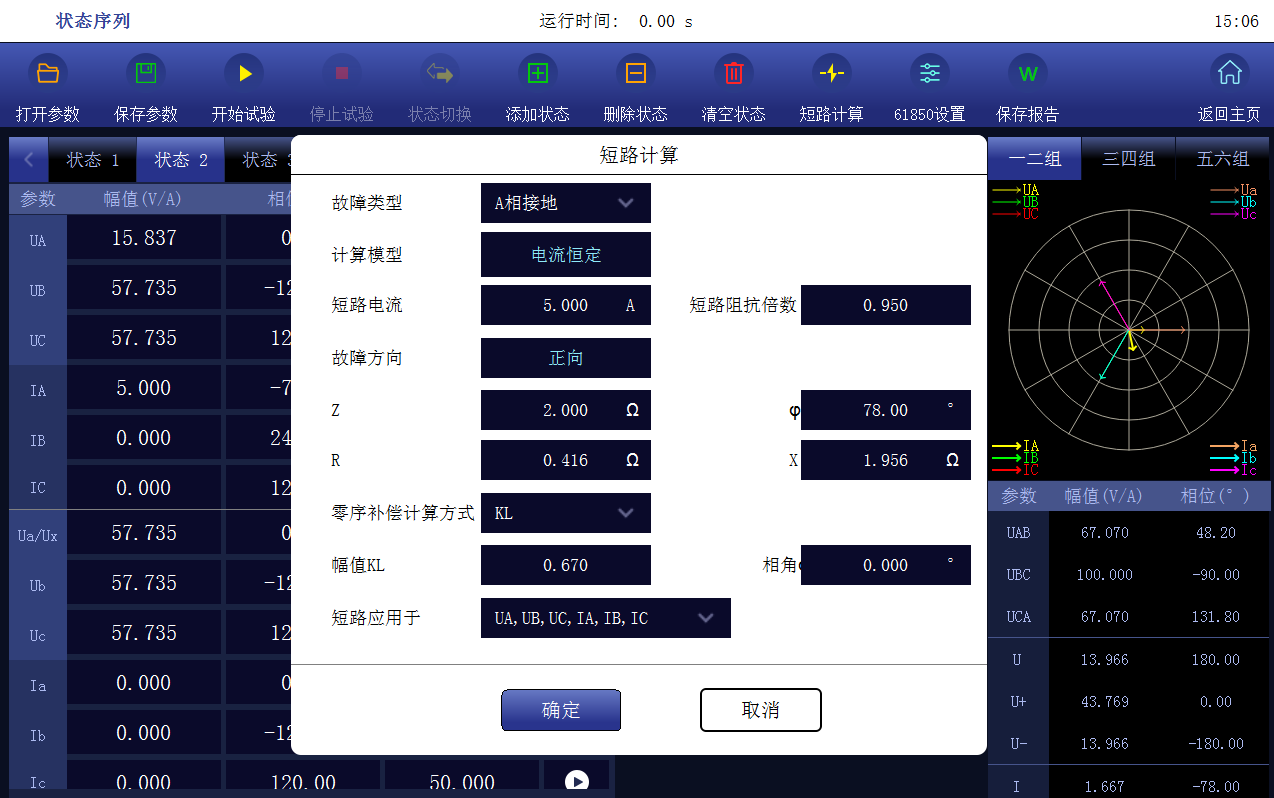

1）模擬A相接路故障，在“狀態序列”菜單里，通過短路計算，設置故障類別，自動計算出故障電流電壓值。
狀態1設置： UA=UB=UC=57.734V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 按鍵觸發。

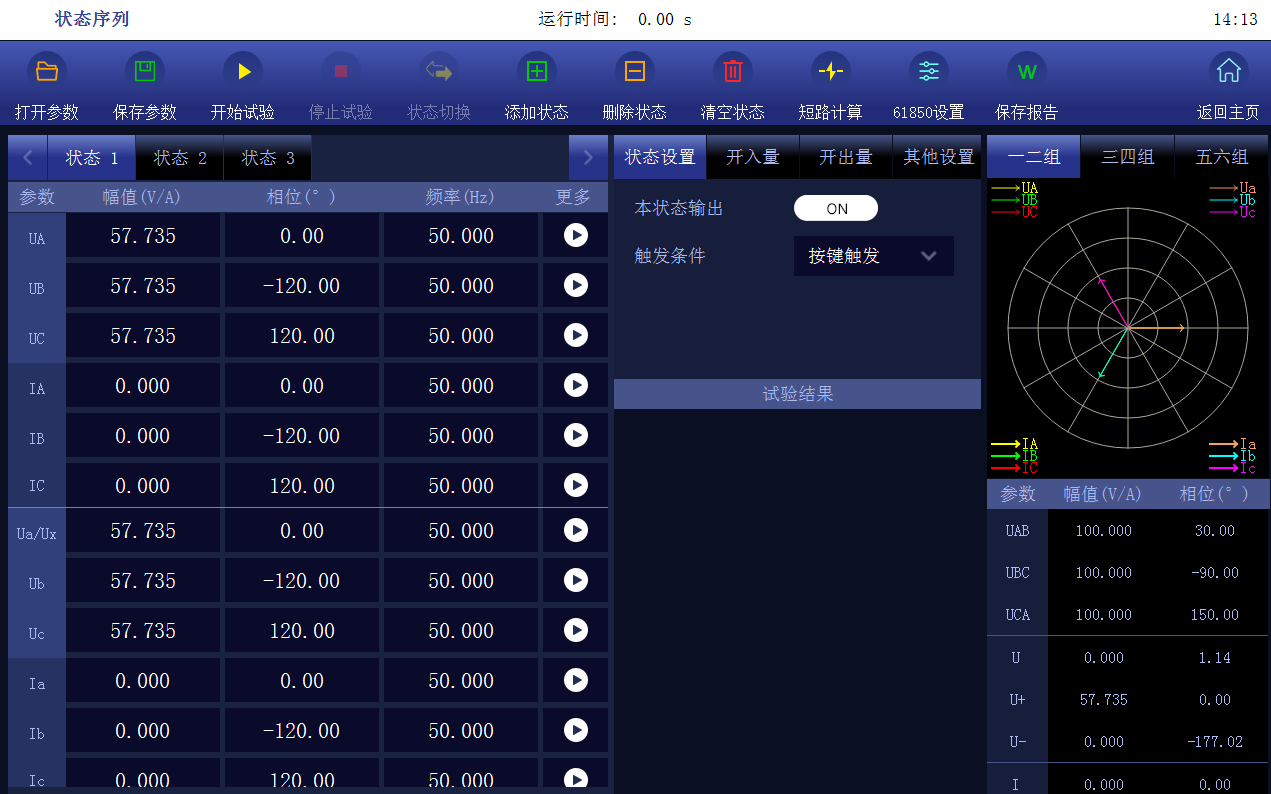

△ 正常狀態參數設置
狀態2設置： 根據短路計算自動填入故障電壓電流，觸發方式： 時間觸發0.1s。
△ 故障狀態參數設置

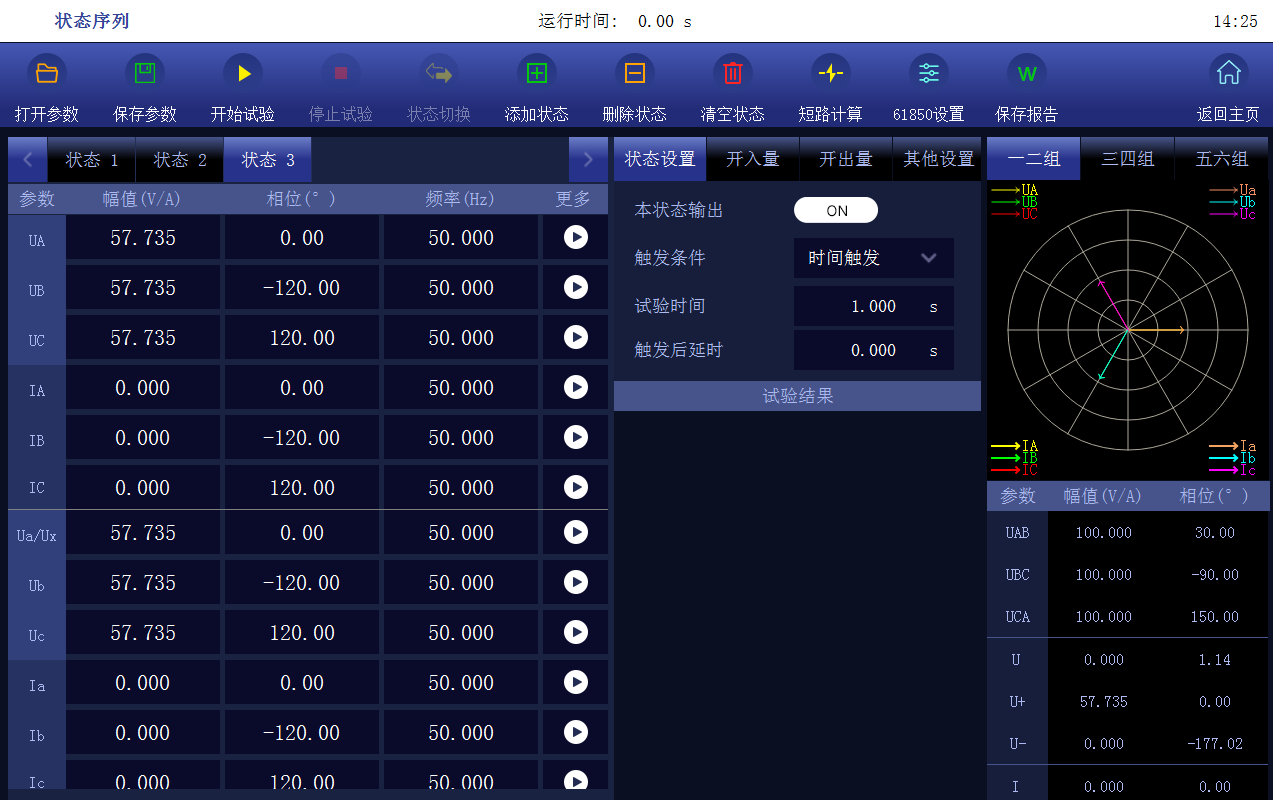

狀態3設置： UA=UB=UC=57.734V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 時間觸發1s。
△ 重合狀態參數設置
狀態4設置與狀態2一樣，為永久性故障后加速狀態。 觸發方式： 時間觸發0.1s。
2）加量，設置完成后，點擊運行。 待充電指示燈亮后，切換至下一狀態， 繼保之星-Z70 按照故障態輸出持續時間0.1s，重合態輸出1s，后加速態輸出0.1s。

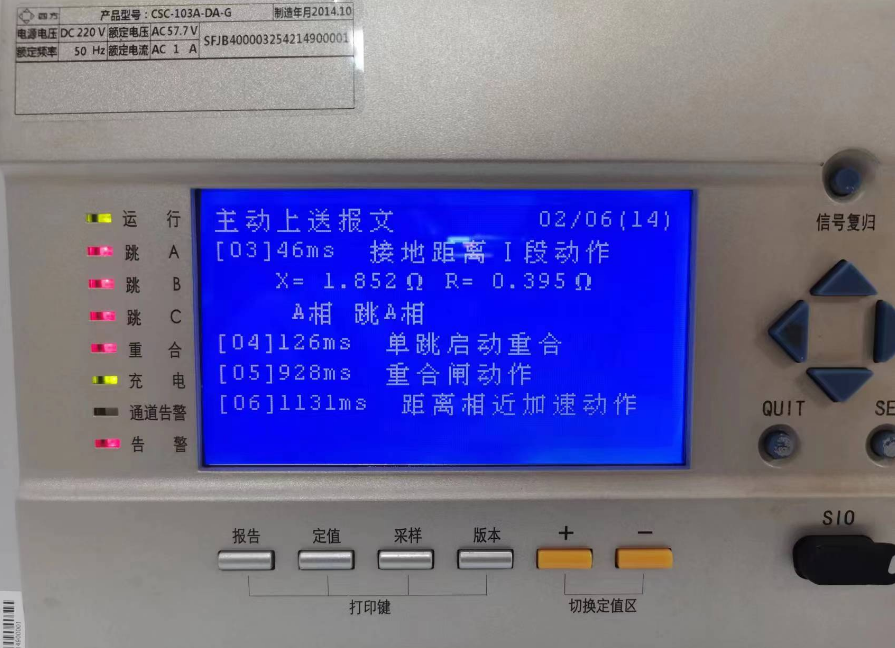

3）試驗結果： 保護動作跳閘信號燈顯示，先跳A，再重合A，最后再三跳A/B/C。 繼保之星-Z70收到保護發出的跳閘信號，測試儀GOOSE開關量狀態2開入量A測得動作時間為50ms，狀態3開入量R測得重合時間為832ms，狀態4開入量ABC測得后加速動作時間37ms。

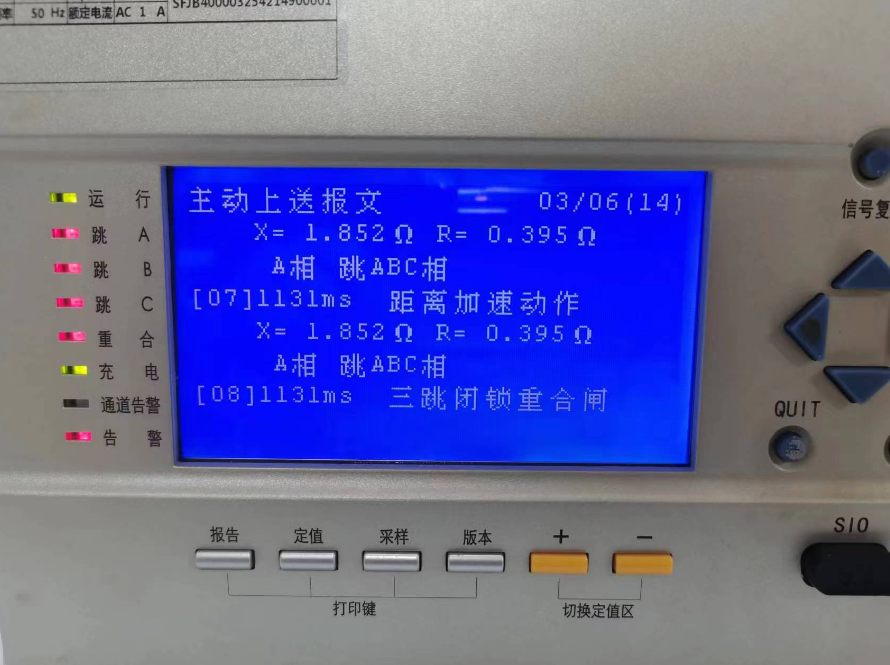

△ 保護裝置動作報文
以上為A相接地距離I段動作帶重合閘及后加速試驗方法，按照此方法可以完成其他接地及相間故障的距離保護。
