技術干貨丨配電自動化終端現場巡視常見問題及處理方法
發布時間：2023/12/06武漢市豪邁電力自動化技術有限責任公司
配電自動化是指以配電網一次網架和設備為基礎，綜合利用計算機、信息及通信等技術，并通過與相關應用系統的信息集成，實現對配電網的監測、控制和快速故障隔離，為配電管理系統提供實時數據支撐，達到配網安全、可靠、優質、高效運行。
?

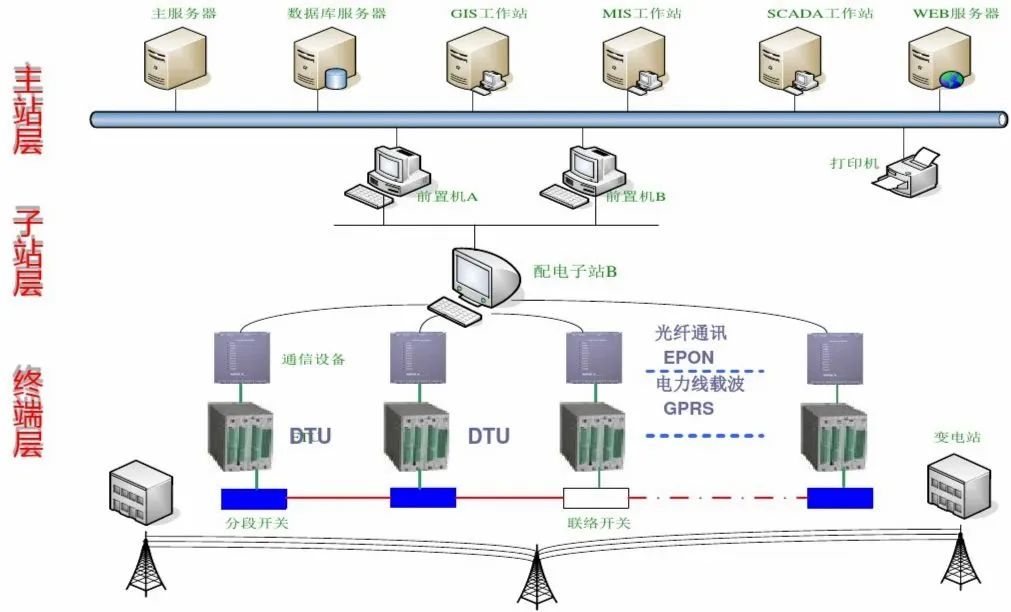

配電自動化系統體系結構

由于配電網網絡結構復雜，點多面廣，因而對設備和信息的組織可根據具體情況采用不同的組織結構，一般情況可根據建設規模分為： 三層結構模式（主站層—子站層—終端層）、兩層結構模式（主站層—終端層）。

?

?

配電自動化終端巡視、驗收問題分類及解決方法

  • 一次問題：
Q： 遠方就地無信號上送
A： 擴充遠方就地轉換開關，新增點位、點表配置問題
Q： 開關柜名稱編號標識手寫或錯誤
A： 核對線路單線圖重新貼標識
Q： 把手卡澀壓板遺失損壞
A： 更換新的把手和壓板
Q： CT變比錯誤、PT未投運
A： 重新核對CT變比，PT做試驗后，運維單位投PT
Q： 開關柜及DTU柜各類信號燈問題
A： 更換有問題的信號燈
  • DTU配置問題
Q： 事故總或電流I段出口無告警信號上傳
A： DTU裝置事故總或電流I段出口未投、點表配置問題
Q： DTU定值錯誤
A： 核對現場保護定值和CT變比，重新設置定值
Q： DTU軟壓板等設置錯誤
A： 根據主站要求設置DTU軟壓板
Q： 點表錯誤
A： 依據主站點表配置DTU裝置點表，注意點號順序
Q： DTU分合閘壓板未投
A： 按照要求投分合閘壓板
  • 二次問題
Q： 二次無電
A： PT未投、所用變未投、二次空開跳閘
Q： 狀態顯示屏壞、綜保裝置損壞缺失、DTU主屏藍屏
A： 維修或者更換狀態顯示屏、綜保裝置、DTU主屏
Q： 綜保定值問題
A： 根據現場負荷總量重新核算定值
Q： 二次熔管熔斷
A： 更換二次熔管
Q： 電源模塊燒損
A： 維修或者更換電源模塊
Q： 遙測遙信問題
A： 核對CT變比、電流回路，遙信點位接線是否正確
  • 電源問題
Q： 電池腐蝕損壞，或者活化后電池電壓低于48V
A： 更換電池
Q： 電池活化（到站開始活化，離站結束）失敗
A： 排查電源模塊是否故障、接線是否正確
Q： 開閉所二次電源不是交叉取電模式
A： 更改開閉所二次電源為交叉方式
  • 通信問題
Q： 終端掉線，無法核準

A： 通信模塊故障、光纖通訊中斷

武漢豪邁正維 積極配合某市供電公司配電運檢分公司，對轄區內已上線的配電自動化終端嚴格按照標準流程進行現場巡視、驗收，及時發現問題并處理缺陷，確保配電終端穩定、可靠運行，進一步提高了配電自動化運維水平。
?
?
?
