1、試驗準備

?

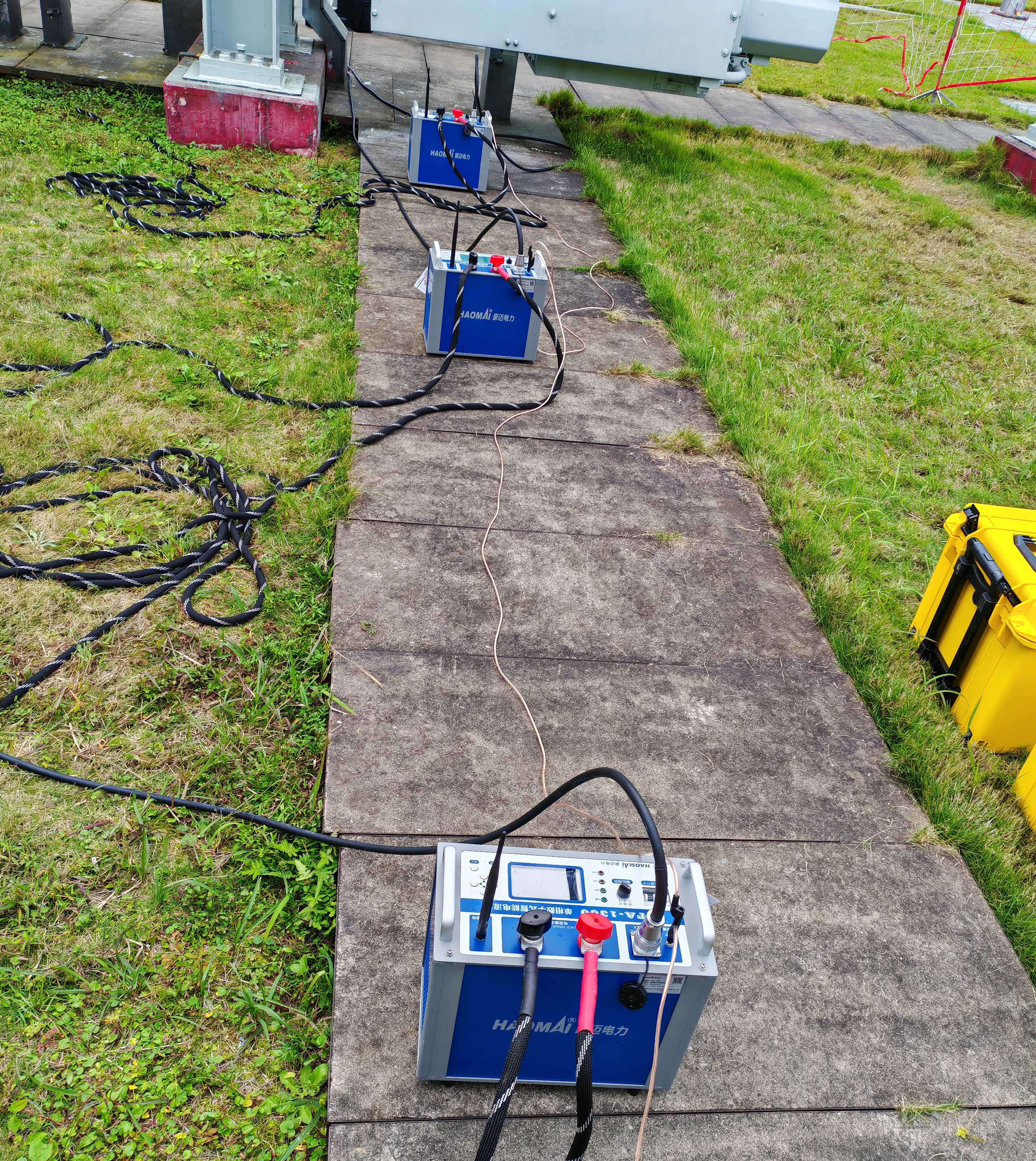

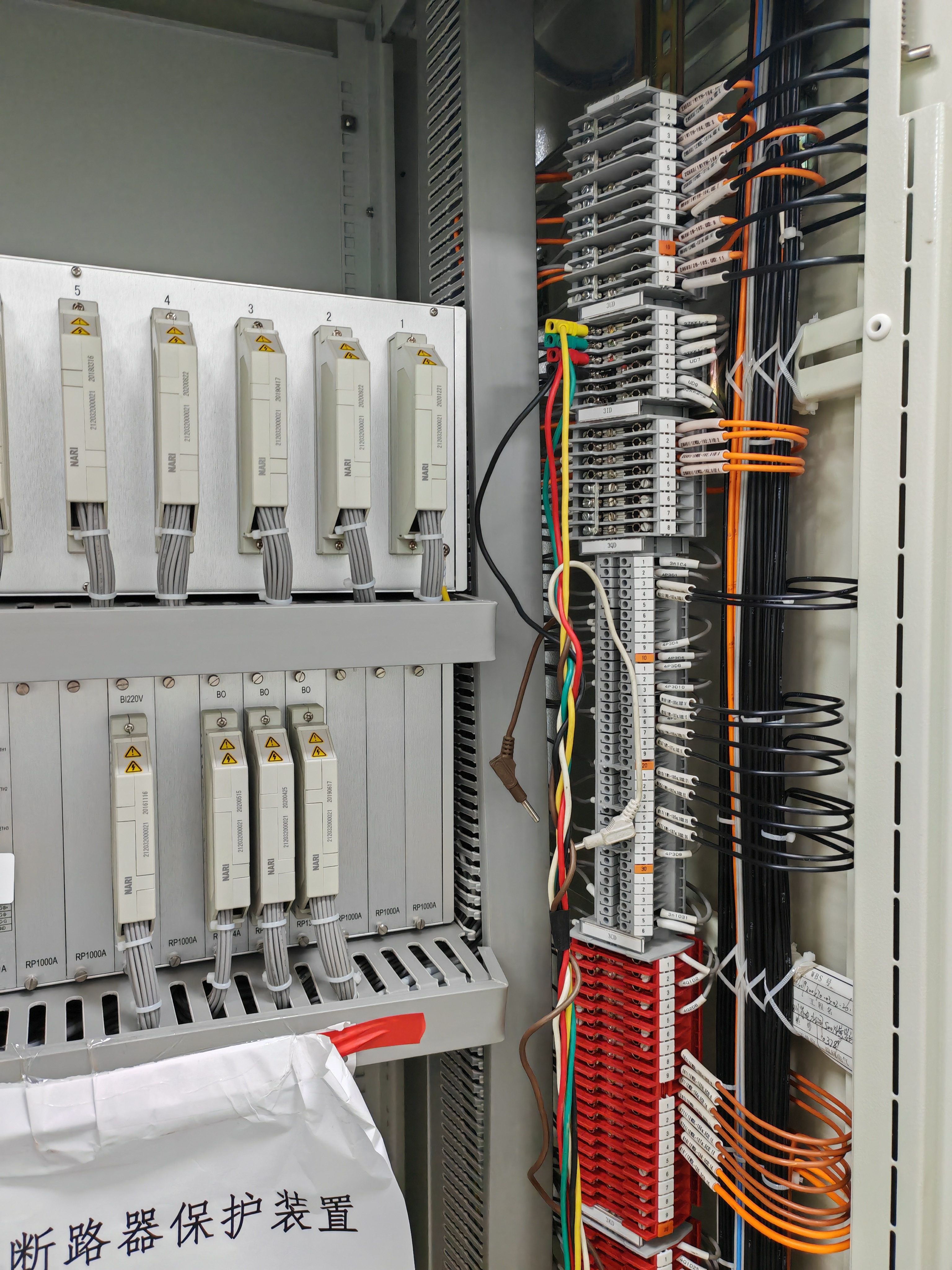

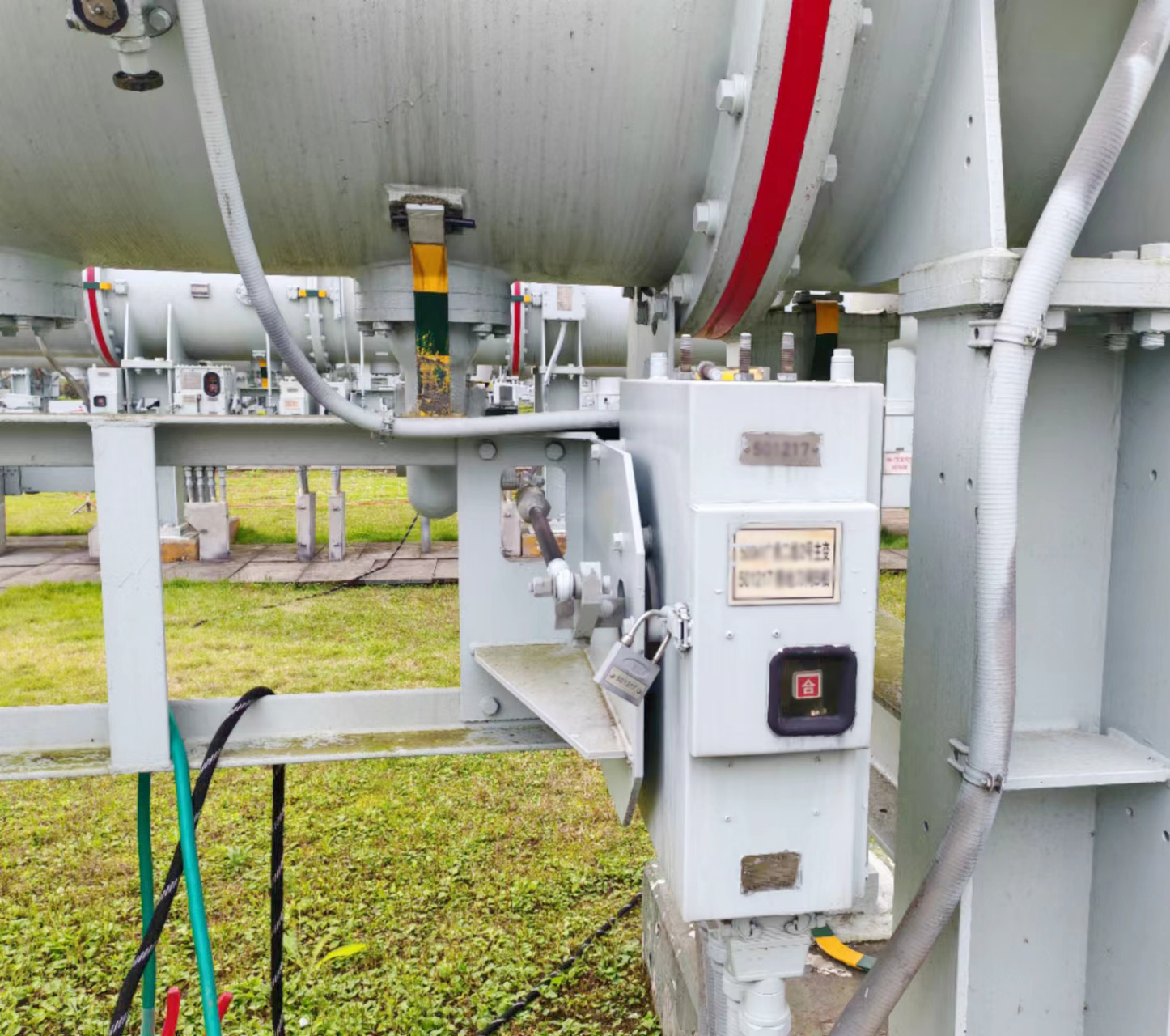

2、試驗接線

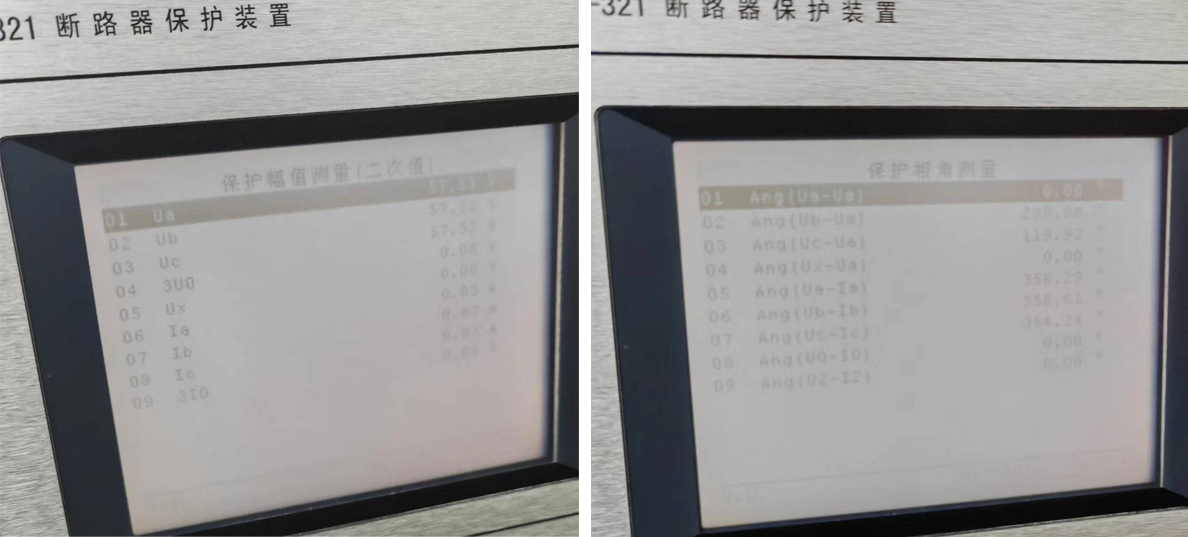

電流二次顯示A/B/C三相分別為0.02A/0.03A/0.04A，角度正序。

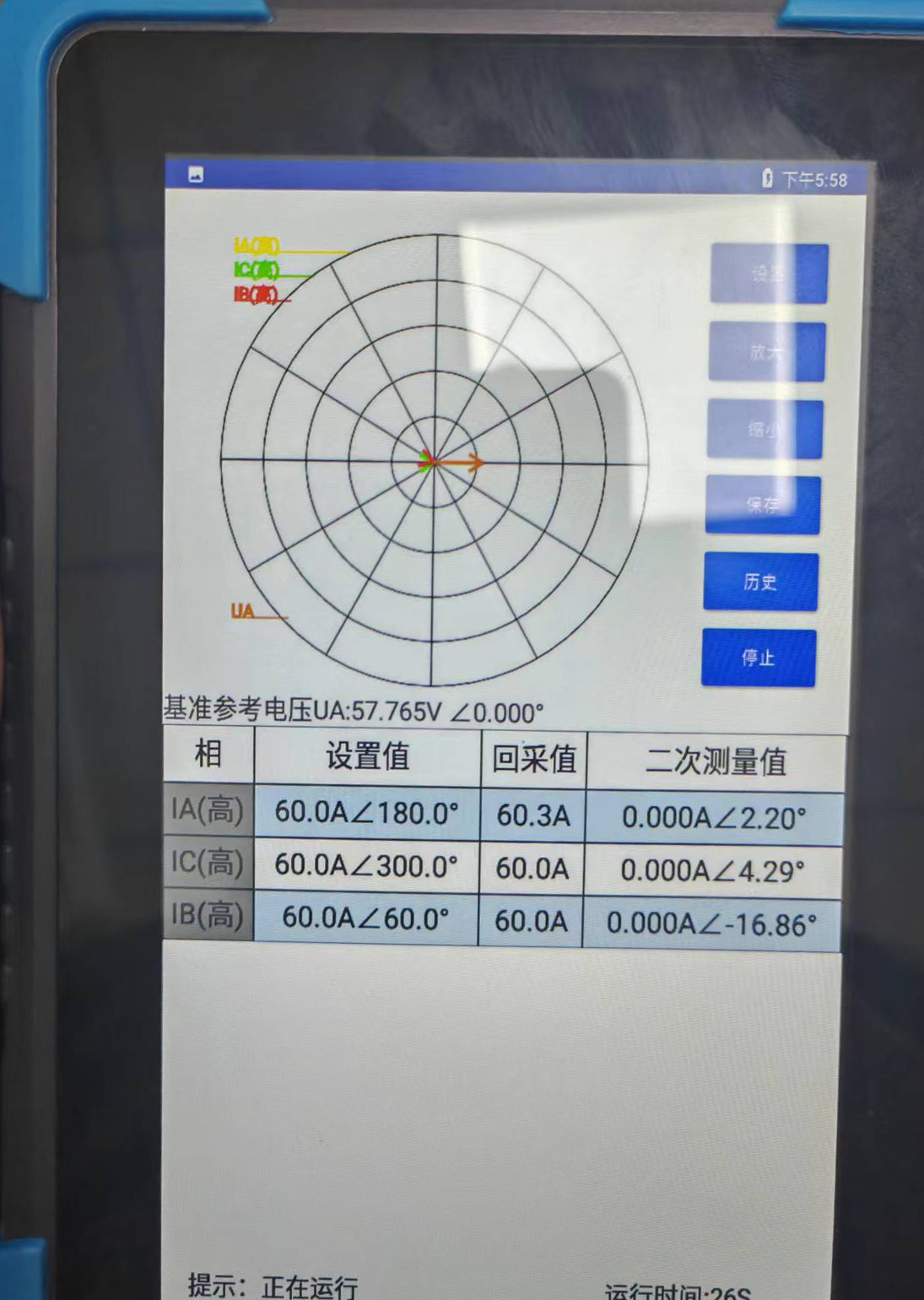

第二次加量時，三相電流加60A正序。

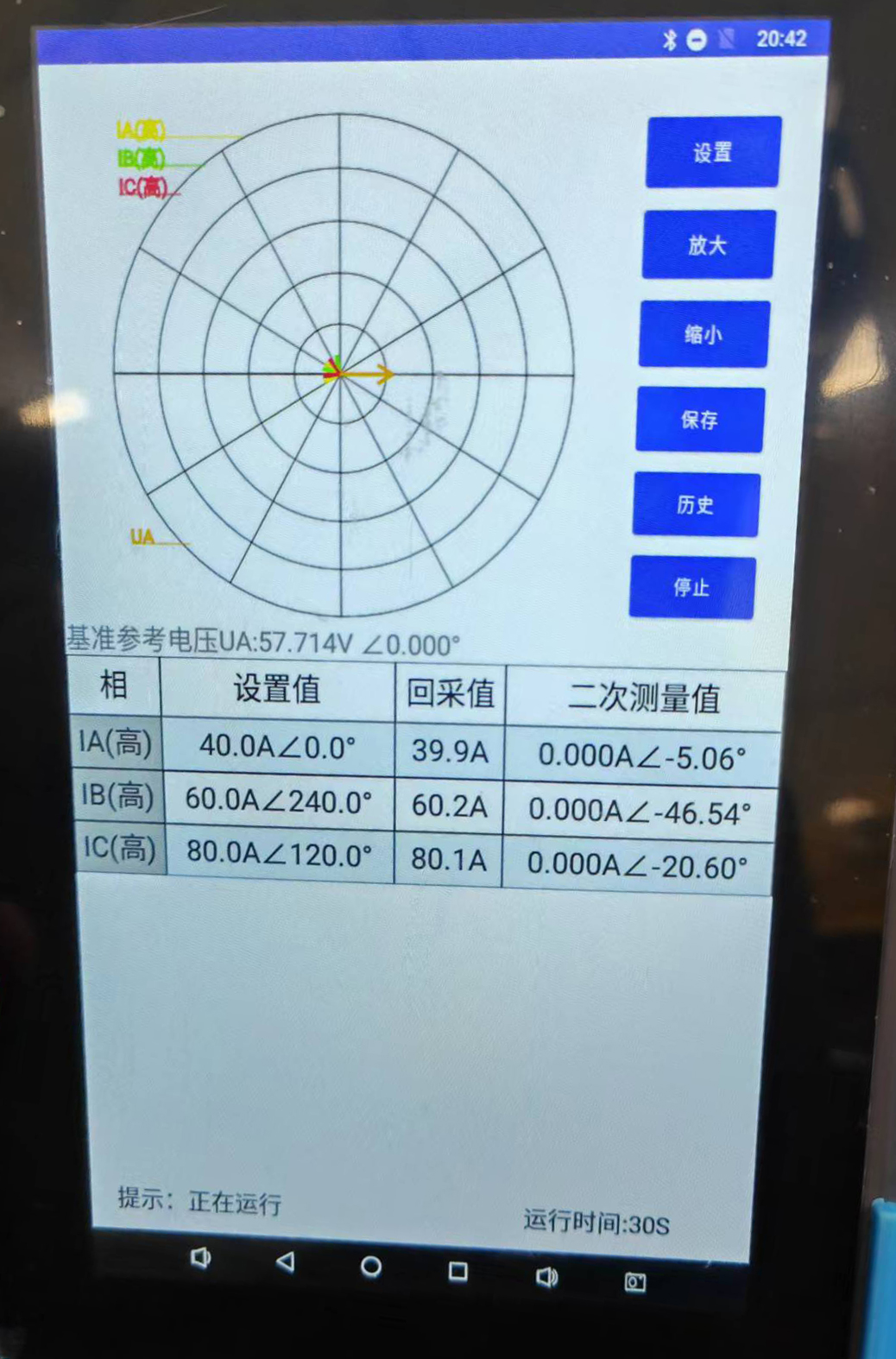

第三次加量時，三相加40A、60A、80A時，角度0°。

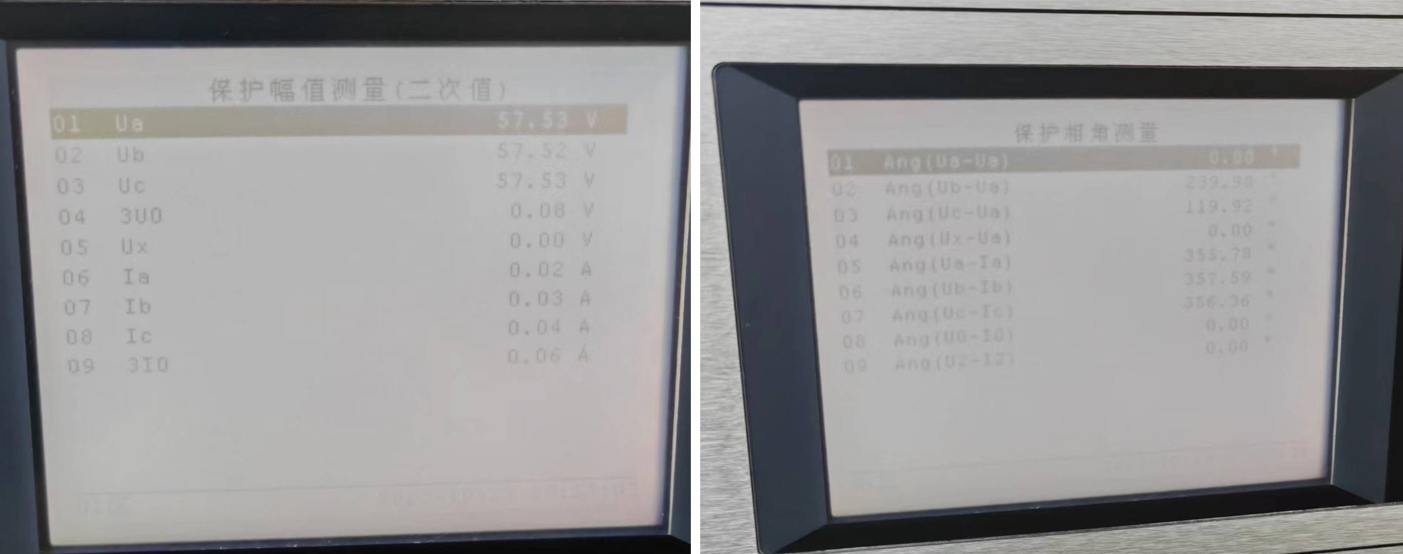

三臺HTA-1300 單相數字式智能大電流源正常運行后，A/B/C三相分別加40A、60A、80A電流，根據保護裝置主界面CT二次側采到的二次值幅值與相位0.02、0.04、0.06A，可知三相對應。 CT變比為2000： 1，計算出CT與PT的變比基本與實際相同。 同時加三相60A電流 ，當PT、CT的極性正常時，IA、IB、IC的電流是由線路流向母線間隔，二次側輸出相位應與一次側的輸入相位差180°，所以加量時一次電流A/B/C相角度分別加180°、60°、300°時，二次值會顯示二次電壓與電流角度相同，對應反極性，因此此線路極性正確。 電流A/B/C三相分別為40A、60A、80A，角度0°時，零序電流值為三相電流值之和，二次零序電流為0.09A，所以零序電流顯示正確，該線路間隔正常。
