案例實操丨智能變電站線路零序保護試驗方法
發布時間：2023/10/26武漢市豪邁電力自動化技術有限責任公司


保護裝置： CSC-103線路保護裝置

測試儀： 繼保之星-Z70 手持式數模一體繼電保護測試儀

智能站超高壓線路保護裝置調試與常規站調試主要區別是IEC61850數字量配置，下面介紹使用繼保之星-Z7 0 手持式數模一體繼電保護測試儀進行智能站CSC-103線路保護裝置的零序保護試驗。

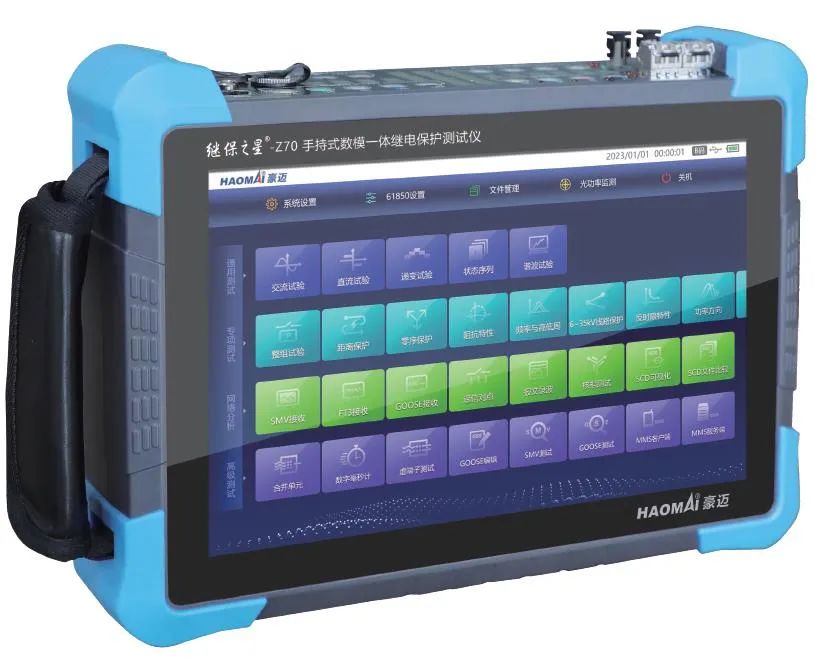

△ 繼保之星-Z70 手持式數模一體繼電保護測試儀

 1

測試儀相關設置



1）繼保之星-Z70 IEC61850數字量設置：
解析SCD文件： 點擊61850打開SCD文件，找到所有試驗的保護裝置IED名稱，也可通過搜索IED名稱快速定位。 右側控制塊信息顯示所選IED的GOOSE及SV信息，左下角顯示導入的GOOSE，右下角顯示導入的SV。

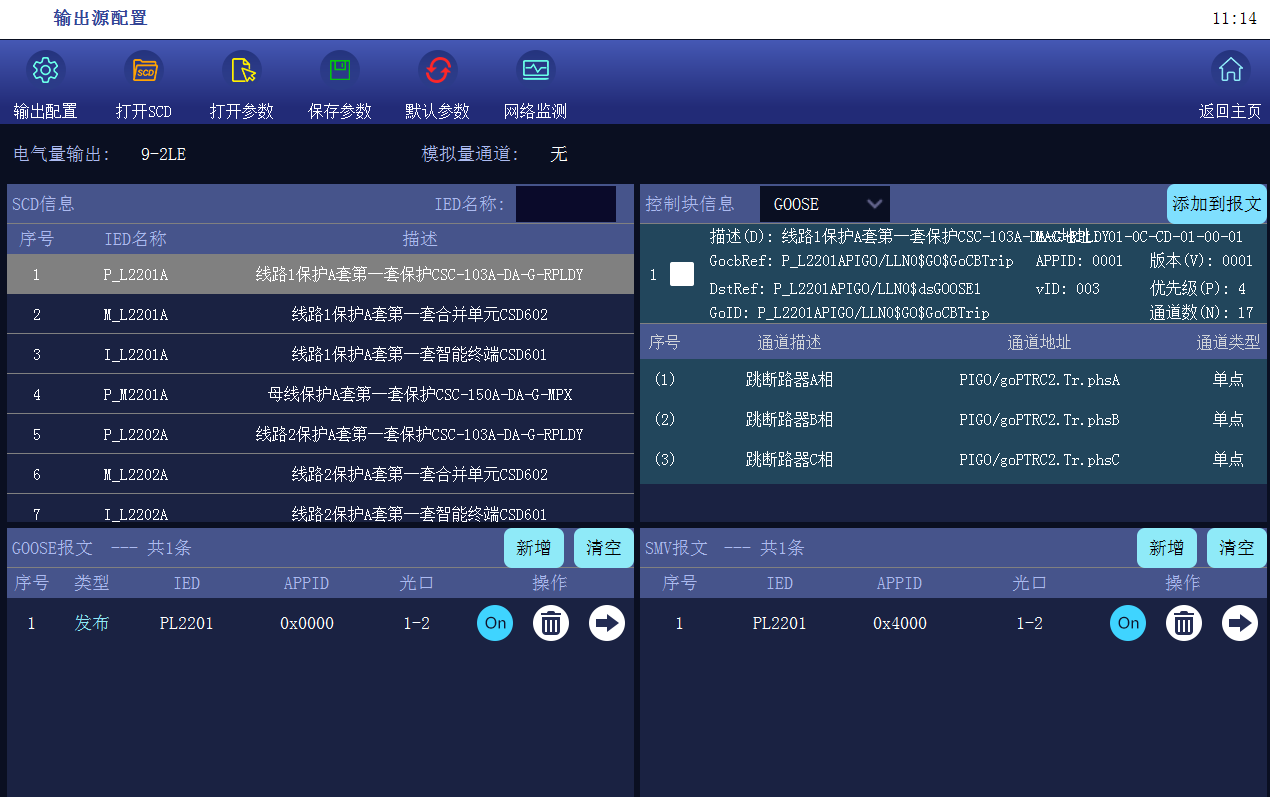

△ SCD文件解析圖
配置SV控制塊信息，點擊導入的PL2201操作箭頭，進入SV控制塊設置，選擇通道為1，自動映射電流電壓到IABC/UABC。
配置GOOSE控制塊信息，點擊導入的PL2201A控制塊，類型改為訂閱，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應跳閘開入量。

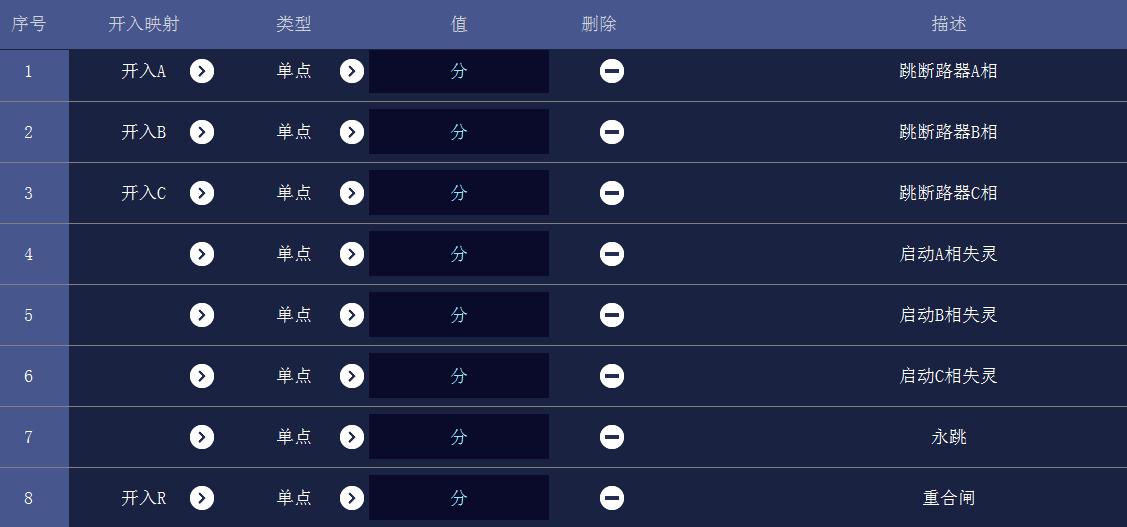

△ 開入量映射配置
點擊導入的IL2201A控制塊，類型改為發布，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應開關位置開出量。

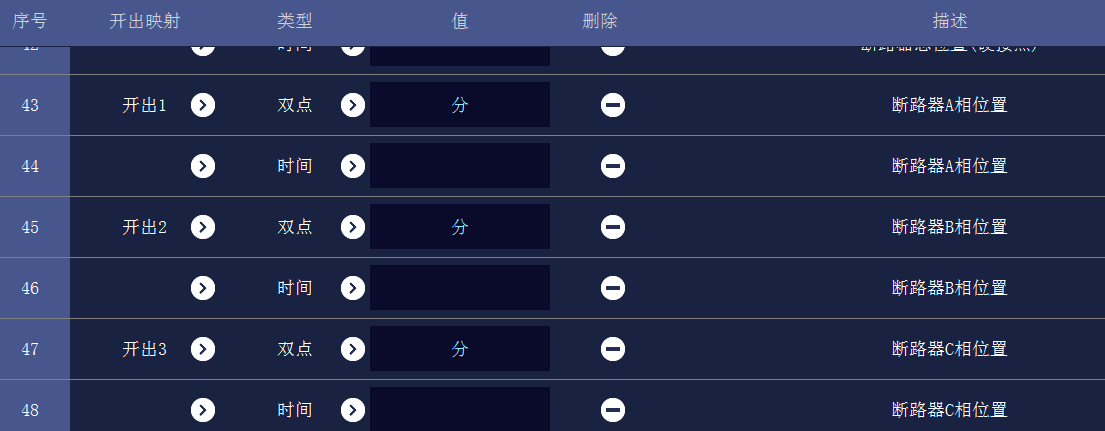

△ 開出量映射配置

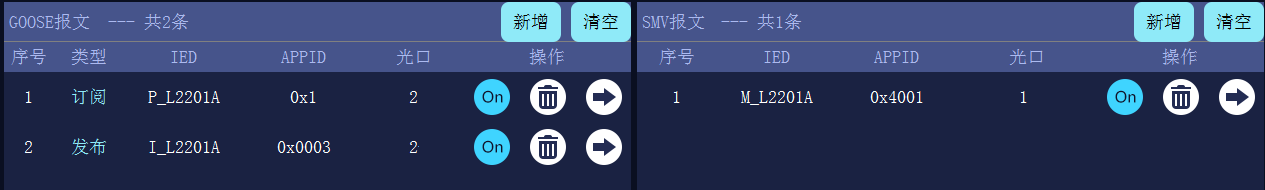

△ SV/GOOSE配置

在輸出配置菜單中配置SMV變比設置，此處只需更改電壓電流一次額定值，其他選擇默認。

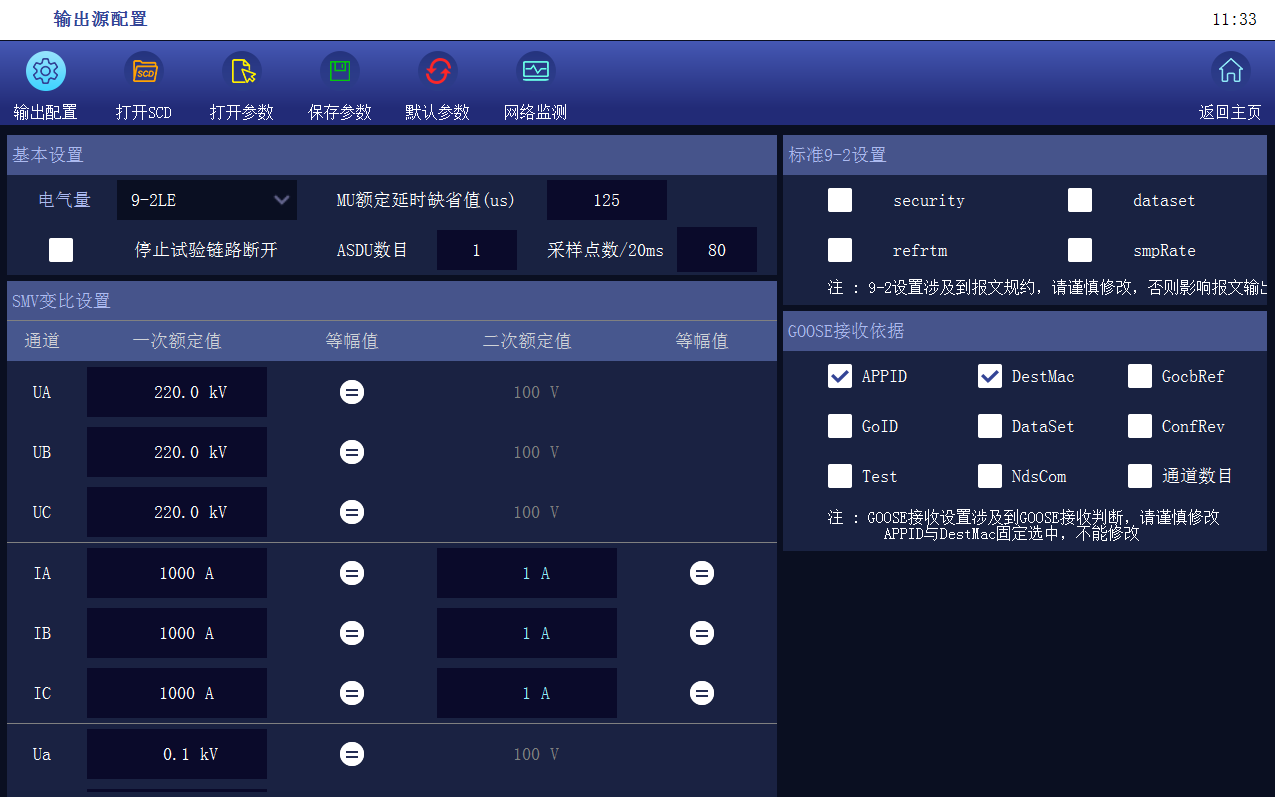

△ SV變比配置

以上操作即完成CSC-103保護裝置的IEC61850配置。

2） 測試儀光纖接線：
將測試儀光口1接入保護裝置SV板的2口，用于給保護裝置加量。 測試儀光口2接入保護裝置GOOSE板的2口，用于給保護裝置施加開關位置和采集保護裝置動作時間。

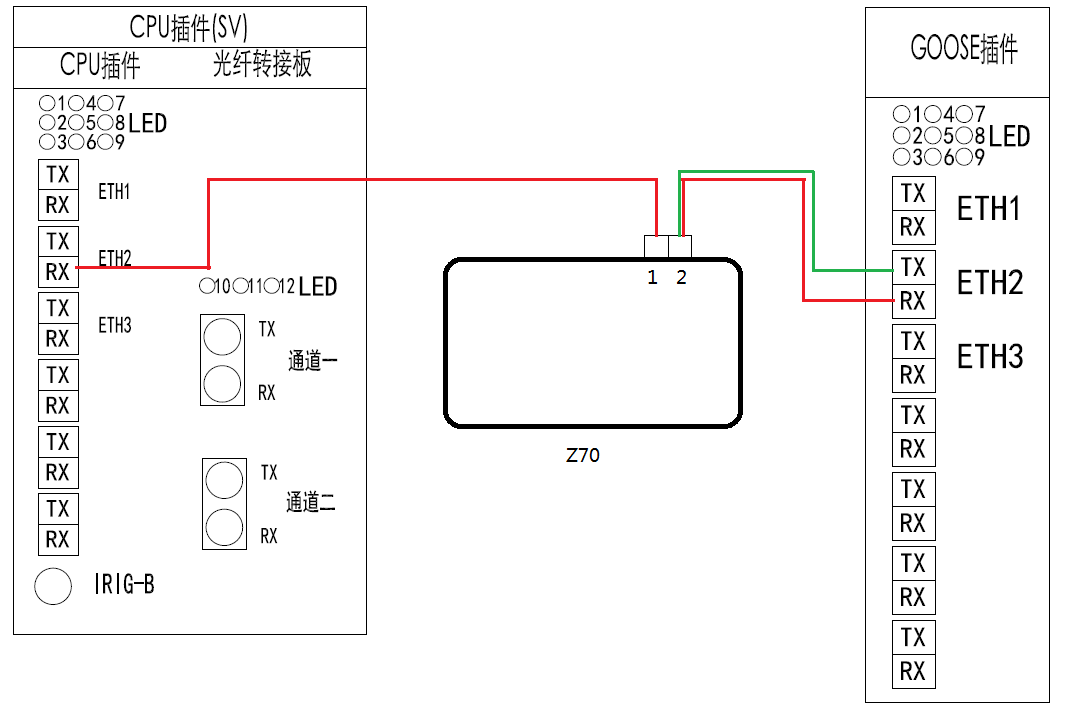

△ 光纖接線示意圖

 2

保護相關設置



1）保護定值控制字設置：
序號
定值名稱
數值
序號
定值名稱
數值
01
線路正序靈敏角
78°
18
距離保護I段
0
02
線路零序靈敏角
78°
19
距離保護II段
0
03
零序過流II段定值
1.5A
20
距離保護III段
0
04
零序過流II段時間
0.5s
21
零序電流保護
1
05
零序過流III段定值
0.5A
22
零序過流III段經方向
0
06
零序過流III段時間
1.5s
23
零序加速段帶方向
0
07
零序過流加速段定值
0.8A
24
三相跳閘方式
0
08
單相重合閘時間
0.8s
25
單相重合閘
1
09
三相重合閘時間
2s
26
三相重合閘
0
10
零序電抗補償系數
0.67

禁止重合閘
0
11
零序電阻補償系數
0.67

停用重合閘
0

2） 保護壓板設置：

“壓板定值”中將“差動保護”軟壓板置“0”，將“距離保護”軟壓板置“0”，將“零序保護”軟壓板置“1”，保護屏斷開“檢修”功能硬壓板。

 3

零序保護試驗方法




繼保之星-Z70 軟件主要包括通用測試、專項測試、網絡分析和高級測試模塊。


△ 繼保之星-Z70 軟件主界面

1）模擬A相接路故障，在“零序保護”菜單里，按照定值設置參數。

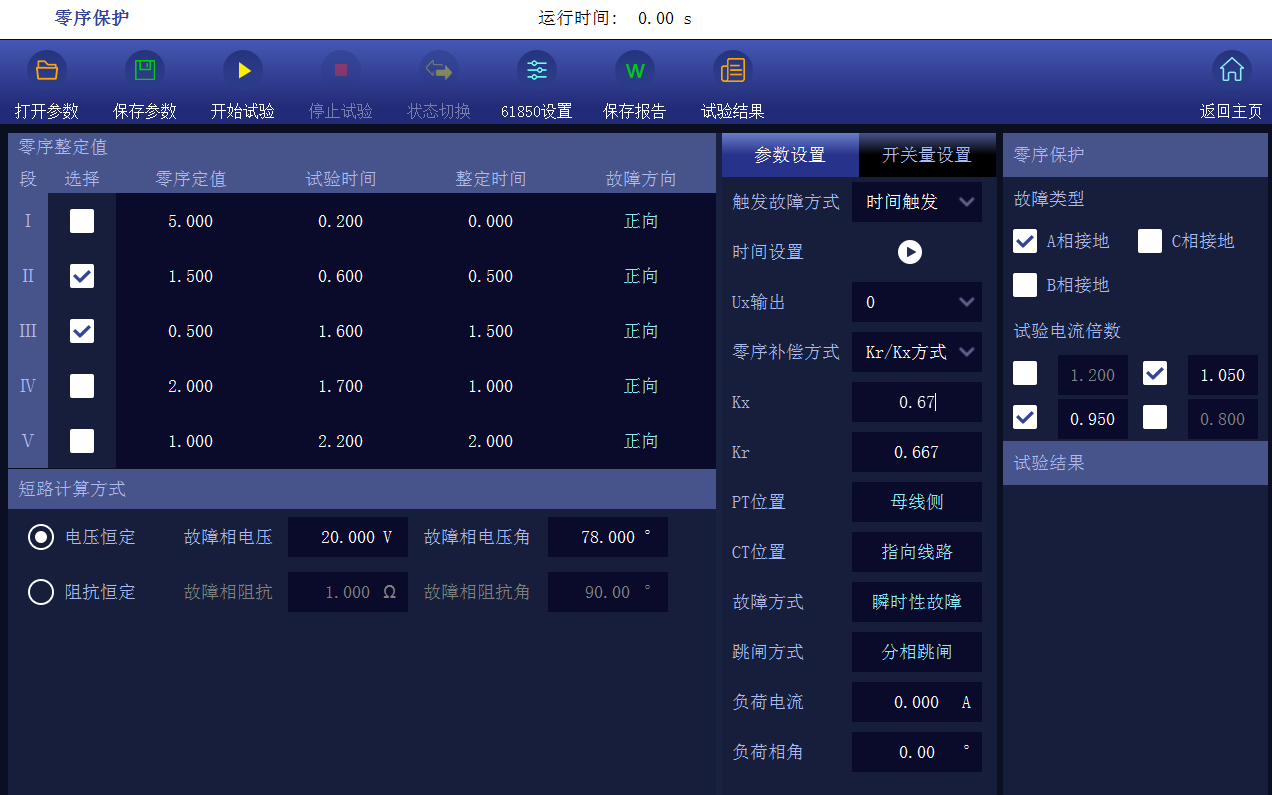

△ 零序保護參數設置

2）加量，設置完成后，點擊運行。

待充電指示燈亮起后，切換至下一狀態， 繼保之星-Z70 按照設置參數依次完成A相接地的1.05倍和0.95倍的動作情況測試。

3）試驗結 果：
接地距離II保護動作有跳閘信號燈顯示，先跳A，再重合A，由于瞬時性故障不再三跳，測試儀收到保護發出的跳合閘信號。 接地距離III保護動作有跳閘信號燈顯示，直接跳ABC，由于投的是單相重合閘，三相跳閘時不再重合。 測試儀收到保護發出的跳閘信號及動作時間。

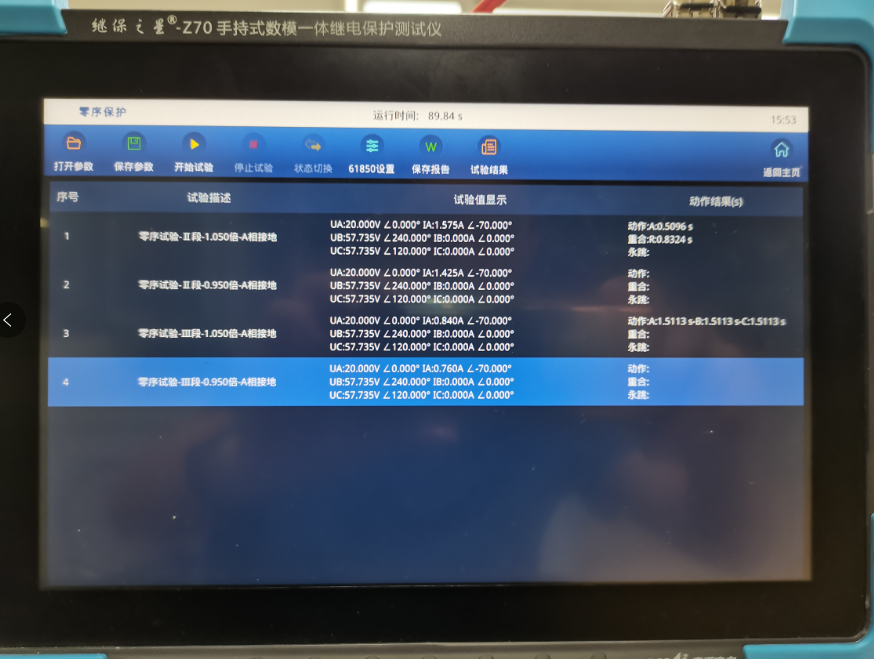

△ 保護裝置動作情況

  4

試驗總結


?

以上為A相接地零序II和III段的試驗方法，其他相故障試驗方法相同。 通過此試驗?zāi)K可以快速一次 性完成多段零序保護試驗，大大提高了現場調試效率。




?
