助力配電網數字化轉型丨配電變壓器智能融合終端安裝與調試

發布時間：2023/08/30武漢市豪邁電力自動化技術有限責任公司

近期，由武漢豪邁正維承接的某供電公司轄區內499臺智能融合終端（TTU）安裝調試工程圓滿完工，并順利通過驗收，實現臺區智能融合終端的全覆蓋，進一步提升了配網精益化管理水平和供電可靠率。

臺區智能融合終端是配電臺區及用電側的邊緣物聯節點。通過“軟件定義終端”的設計概念，以輕量級、高性能操作系統為支撐，以強大的邊緣計算能力為保障，構建配電物聯網及電能質量運行監測體系。具備配變終端和集中器功能，支持雙4G、雙加密和統一物聯管理中心通信協議。可靈活接入智能電表、各類用電采集終端、無功補償設備、斷路器、充電樁、三相不平衡治理裝置等各類低壓智能設備，是構建低壓配電物聯網臺區的重要設備。

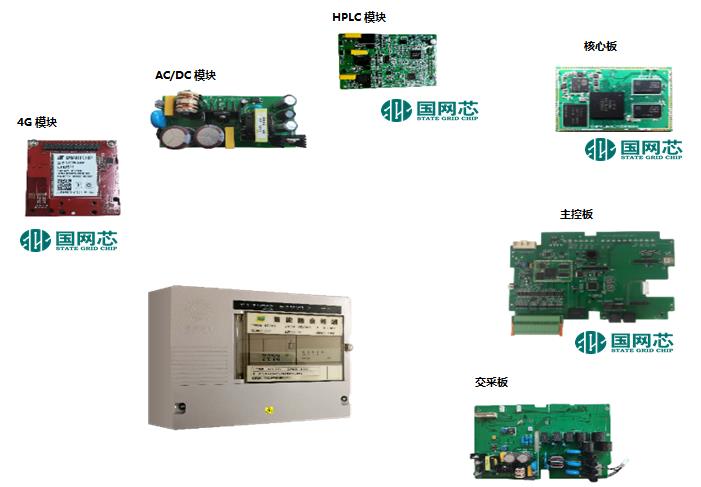

△ 智能融合終端組成部分

配電臺區是生產與營銷專業的交界點，生產和營銷雙方基于業務需要在臺區側分別安裝了配變終端及集中器，存在數據不共享、功能重復、增加運維工作量等問題，為此國家電網特別提出“一臺區一終端”重點建設任務。

1、數據不共享

配變終端與集中器分屬營配兩個專業
數據分別傳送至各自主站
數據貫通融合困難

2、功能重復

配變終端、集中器安裝在變壓器側
交流采樣等數據采集存在重復

3、增加運維工作量

兩套裝置需要各自專業分別進行維護
人力資源浪費
配電柜空間有限，無法同時部署

4、技術方面

國網芯“邊緣計算核心板、自主安全加固”樞紐操作系統
一個裝置實現集中器和配變終端功能

5、經濟方面

降低設備采購成本
減少人工運維工作量，節約運維成本

安裝前準備工作 ：

1、融合終端送檢

提供報名材料：需明確送檢的報名材料，包括中標合同、項目名稱、公司營業執照、中國電科院檢測報告（專檢報告）、檢測機構要求的其他報名文件。

明確檢測標準：明確融合終端檢測方式（抽檢、全檢等）、臺體廠家、檢測大綱、104點表、檢測要求、參數定值等信息。

簽訂檢測合同：檢測前需與檢測機構簽訂檢測合同，明確計費標準、付款方式等信息。

評估檢測能力：根據檢測臺體數量、檢測時長等信息，評估檢測機構檢測能力，計算批量檢測周期。

2、現場勘察以及物料準備

1）通過現場查勘確定施工方案：內嵌式、外掛式、帶電、不帶電以及安裝位置、CT變比、配電容量等；

2）制定停電計劃與安裝計劃；

3）準備輔材：線材、工器具、安全工具、橫擔、抱箍、CT等；

4）準備SIM卡、安裝臺賬，確定點表規范、導出融合終端測試證書提交給中國電科院進行證書認證等；

5）融合終端倉庫內批量調試。

智能融合終端調試：

智能融合終端調試可分為庫房化調試和現場調試兩種，在條件允許的情況下，建議庫房化調試。庫房化調試便于集中管理和數據傳動，避免重復調試造成人力、財力、物力等資源的浪費。

測試證書及申請表提交至中國電科院進行證書認證。
配電主站需提供臺區和線路名稱、供電單位、終端ID、SIM卡串號、電話號、IP、變壓器容量、CT變比等。
明確上行接入主站，確認主站IP、端口號、APN等信息。
明確現場點表、參數、遙信量遙測量判別標準、數據計算公式等信息。
通過PMS系統導入或104主站單獨畫圖，并導入點表和正式證書。
物管平臺需提供ESN碼、產權單位、所在區域、臺區名稱、負責人、聯系電話、設備型號、制造廠商、主站端口等信息。
廠家根據現場勘查清單進行IP配置、密鑰寫入、點表配置、圖模繪畫、調度主站配合，使用繼保之星-7000S 輕小型數模一體繼電保護測試儀進行加量，確認主站上線，所有數據正常后準備現場施工。

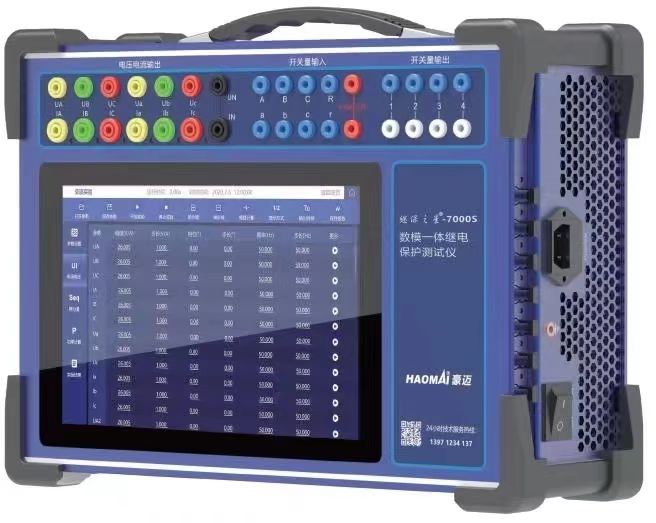

△ 繼保之星-7000S 輕小型數模一體繼電保護測試儀

智能融合終端安裝：

1、施工計劃

施工計劃編制應以現場實際為主，提前開展低壓臺區數據普查，以此為基礎考慮物資到貨情況，結合施工承載能力，開展計劃編制工作，有序推進工程進度，避免工程進度停滯。

2、進度計劃

加強施工進度管理，以施工計劃為目標，控制關鍵工序，通過信息反饋，掌握工程進度動態，倒排工期，確保對計劃執行的全過程進行系統性有效控制，使工期按時達到目標。

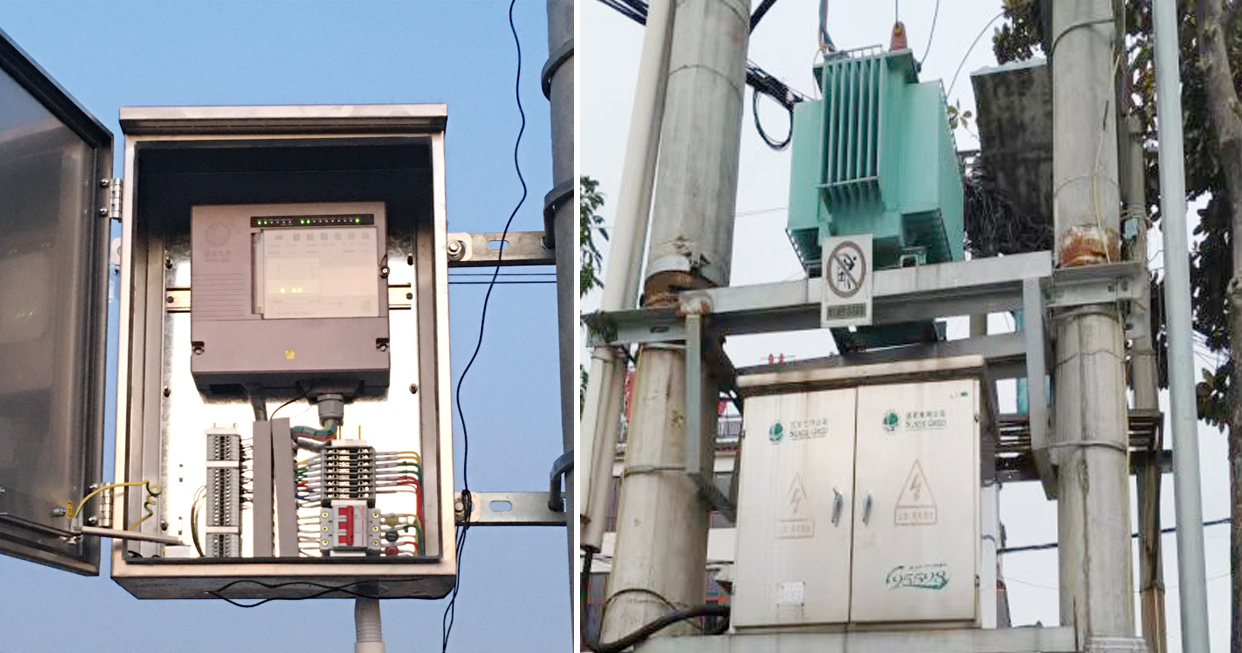

3、柱變?nèi)诤辖K端安裝要求
