新建與改造變電站時，CT、PT在安裝調試過程中可能出現一些問題，一次班組檢查為正常，二次班組檢查二次回路也正常，但投運時需要一二次配合的情況下問題才會顯現。 因此在變電站投運前，需將一二次配合進行相量及極性檢查，及時發現并處理問題。
為此，武漢豪邁自主研發了HTA/HTV 無線遙控?cái)?shù)字式智能電流源/電壓源，可模擬一次側負荷運行，配合無線遙控主機進行一次測加量，二次側測量，完成整個一二次回路的變比、相量、極性等測試，同時查找一二次回路問題，排除變電站投運時可能存在的隱患。

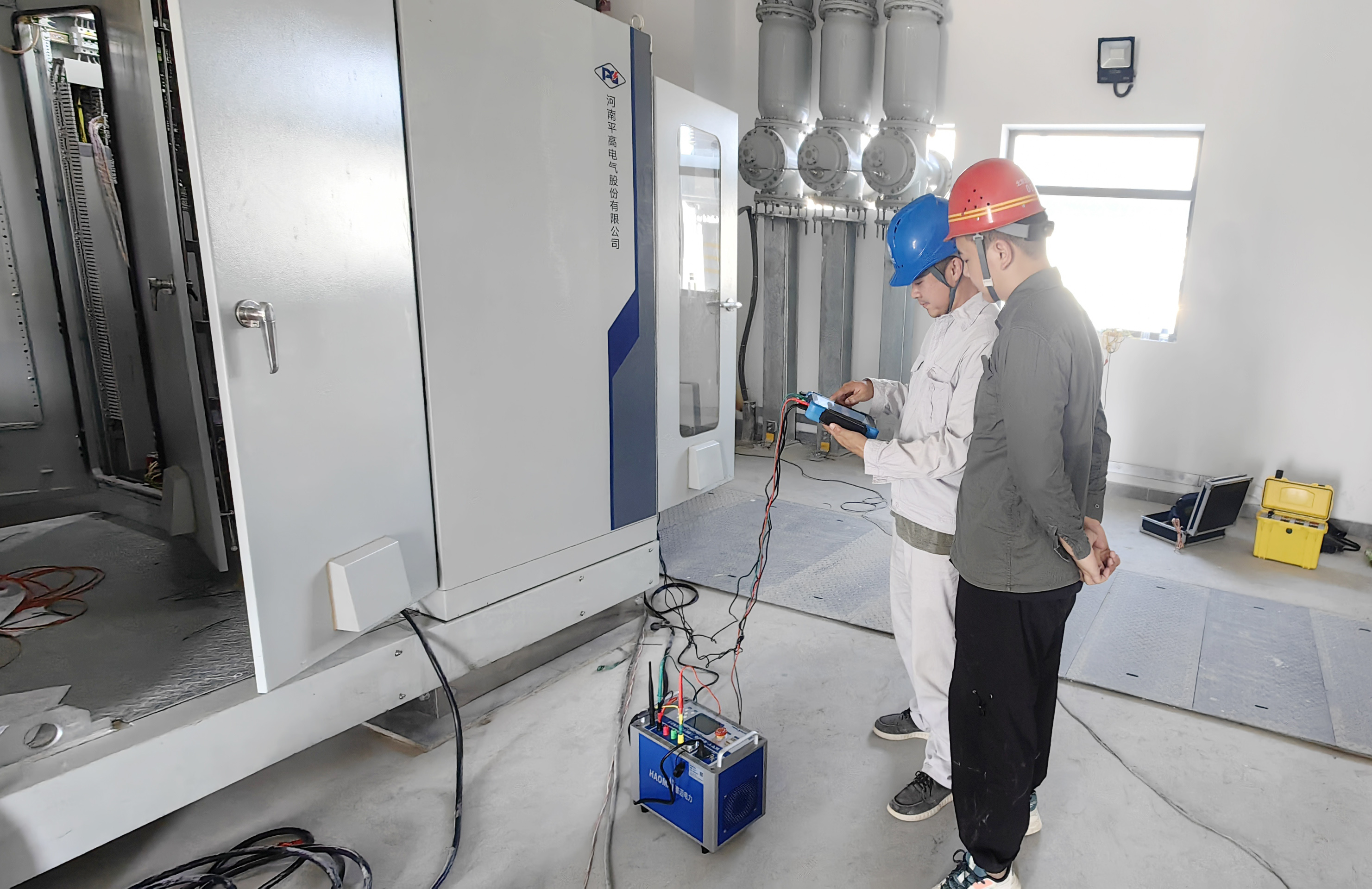

近期，國網某電力公司即將投運的220kV變電站使用HTA-3300 三相數字式智能大電流源搭配HTV-6000 三相數字式智能高電壓源，完成站內GIS設備的相量檢查與極性校驗工作。

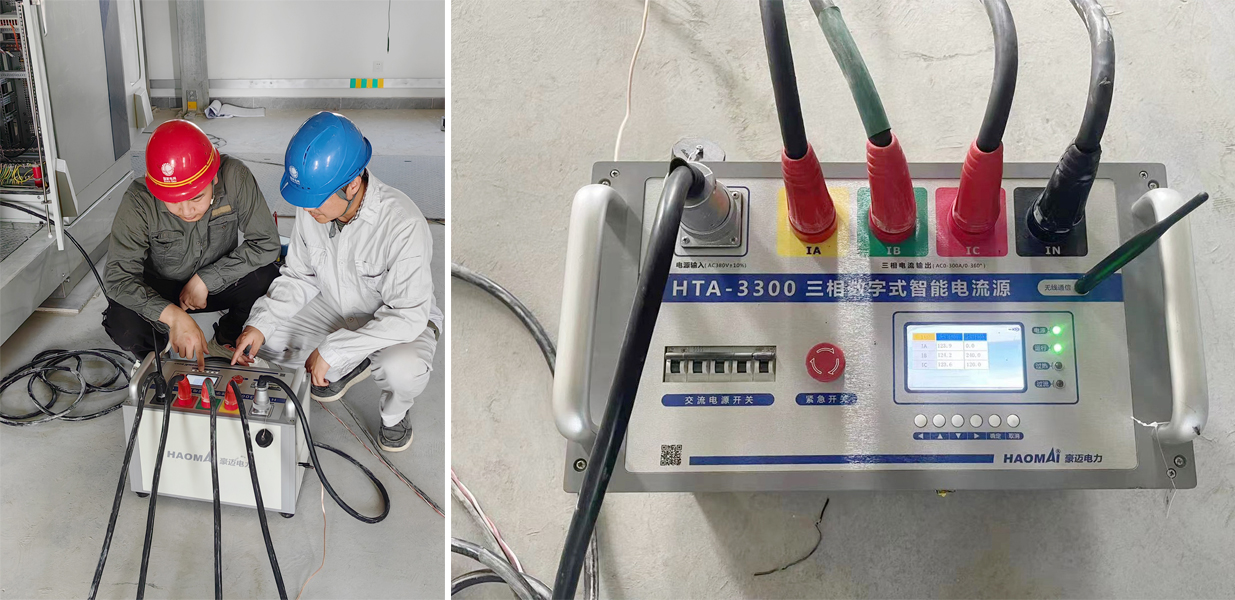

GIS變電站內整個CT為封閉狀態，接線時選擇由接地端子裸漏的接線柱接線，拆開接地排，將HTA-3300 接至CT端子處，CT另外一側選擇合上接地刀閘，HTA-3300 的N極接到接地排上，形成電流回路。 由于新建站尚未做相關升壓措施，考慮到突然升壓可能會出現的安全隱患，選擇直接加二次電壓進二次回路中，其中一路電壓接至無線遙控主機上用作電壓基準，使電流源以電壓的相位為基準輸出，完成相量校核。

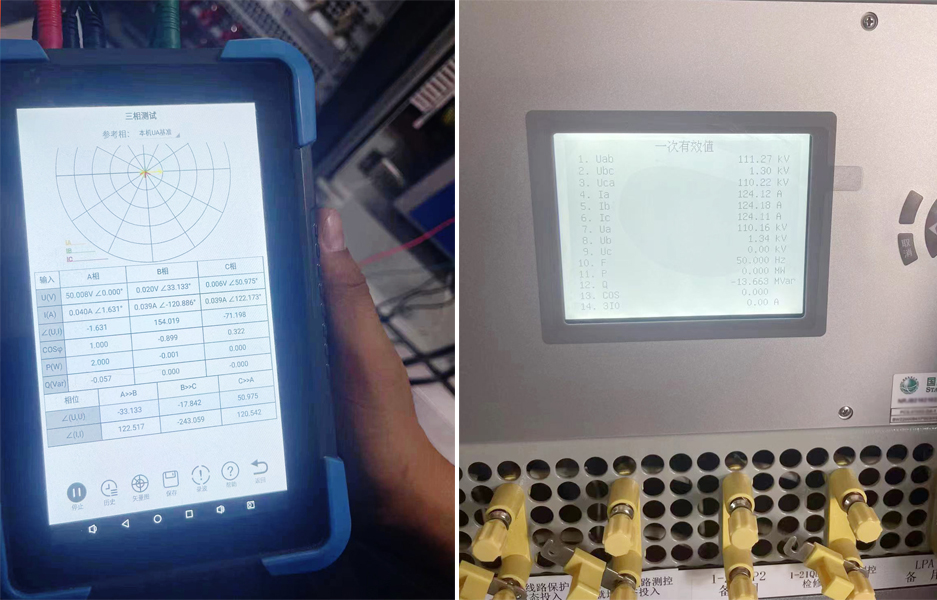

完成一二次回路接線后，使用無線遙控主 機采集電壓基準，控制HTA-3300 輸出大電流，根據CT變比輸出適合的電流，通過無線遙控主機上的伏安相位測量功能鉗得二次側電流幅值相位。
完成單個間隔的測試后停止試驗，將此間隔的接地刀閘斷開，斷路器合上，另外一個間隔同理操作，使電流從此間隔CT流向母線，到下個間隔，完成間隔間的相量測試。
根據無線遙控主機鉗得的幅值可知CT變比正確，根據相位可知CT安裝的方向正確，配合查看保護裝置上的數值可對整個試驗進行校準。
此次，武漢豪邁配合電力公司現場人員完成了站內一次回路與二次回路的校驗，整個試驗過程非常成功，用戶表示該套設備從實際需求出發解決了站內工作所遇到的問題，對設備的實用性、穩定性、先進性給予一致好評。
