配網自動對點系統的設計與實現
發布時間：2023/06/08武漢市豪邁電力自動化技術有限責任公司

以往配電終端調試時使用傳統測試儀進行開環測試，只能完成基本功能測試，就地人員需要不斷重復加量配合主站人員測試，然后手工錄入數據比對計算誤差，再將測試數據錄入報告，工作開展存在一定困難，在批量檢測時主站壓力非常大。

配網自動對點系統 是智能一體化、高度自動化的測試平臺，實現分布式架構測試。 系統由配電自動化主站與配電自動化測試儀通過無線網絡協議交互，配電自動化測試儀通過自動測試方案給配電終端施加不同的模擬量和狀態位置，配電自動化主站監視到終端行為后，通過主站安全接入?yún)^(qū)，由移動運營商無線4G專用網絡，傳輸給配電自動化測試儀進行處理和運算。

該系統的應用改變了以往很多測試工作由人工操作完成的現狀，降低了現場工作量及工作難度，有效整合到配電網運行支持平臺，提高終端測試工作管理水平，形成測試工作計劃管理系統的初步建立。

配網自動對點系統

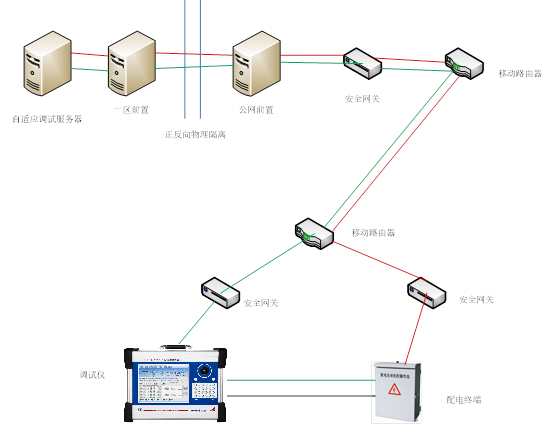

△ 網絡交互示意圖

建立測試系統分布式架構，部署安全接入?yún)^(qū)的前置服務器，實現與配網主站的交互，構建一個閉環的測試系統。 配電自動化主站和配電自動化測試儀通過4G建立連接，采用標準IEC104規約傳輸。 針對調試通道，配網主站作為服務端，終端測試儀作為客戶端。
終端與主站主要調試內容：
  • 終端點表核對
  • 遙測、遙信、遙控調試，包括總召、對時、SOE調試
  • 保護定值/終端參數調試
  • 故障錄波文件、歷史文件等文件調試

測試前智能匹配方案庫，測試時無需人工對點，測試完成后自動給出結論并自動生成電子測試報告，最后上送至配網主站保存。

?

?

應用價值

1）大大降低了測試工作的難度及復雜性
傳統測試儀每測量一項數據就需要手動調節，然后與設備數據進行比對，工作繁重耗時，目前市場上主流測試儀需要在倉庫現場編寫測試方案，對測試人員水平要求較高。 配網自動對點系統有效解決了上述問題，大大簡化了倉庫現場測試工作。
2）支持多臺測試儀同時工作，大大提高了測試工作效率
3）將測試工作與其他信息化系統有效集成
以往測試報告保存在測試儀，需要用U盤拷貝出來，提交相關部門，人工參與多、環節多。 配網自動對點系統實現了測試系統與其他信息化系統的高度集成，有效地將測試記錄、測試報告提交給配電網運行支持平臺，從而將測試工作與信息化系統融為一體。
4）提升測試工作的信息化水平，建立測試工作計劃管理

?

?
