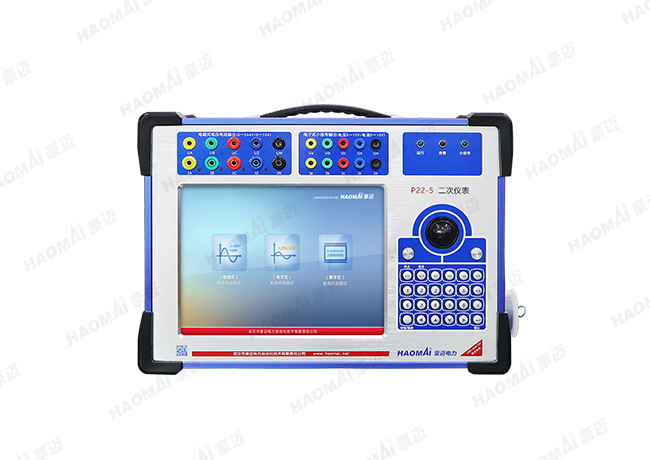

P22-5 二次儀表
——更專業的電磁式、電子式、數字式一體配電終端檢測

P22-5 二次儀表是一款用于電磁式、電子式、數字式等配電終端二次部分功能、性能檢測與校驗的高精密儀器。設備模擬量輸出部分配有4路最大264V精度可達0.05%的電壓,4路最大10A精度可達0.05%的電流輸出端口;ECT/EVT小信號輸出部分配有4路0-10V精度0.05%的電壓輸出通道;數字信號輸出部分配有4路FT3輸出端口,可輕松應對主流配電自動化終端的測試需求。設備接線方式采用航插設計,有效避免誤接的同時大大提高效率,適應于站所終端、饋線終端、一二次融合饋線終端、臺區智能融合終端等全類型配電終端設備試驗檢測。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 一體化設計,覆蓋市場上電磁式、電子式、數字式等配電終端入網檢驗測試
  • 對配電自動化終端設備(DTU 、FTU 、TTU、故障指示器、臺區智能融合終端)一鍵自動化聯調測試,無需人工干預
  • 檢測過程閉環聯動,全面檢測被測終端性能和功能,一鍵自動化檢測效率高
  • 不停電的狀態下,實現多點的DTU/FTU及TTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試
  • 可針對不同終端自定義測試方案庫,測試時智能匹配、一鍵測試,并生成標準測試報告
  • 支持南網和國網IEC101、IEC104 等通訊規約 ,一鍵導入各大配電自動化終端廠家的規約點表
  • 就地多機同步控制輸出,同時支持云平臺遠程操控實現集中型和就地型饋線測試
  • 9.7 寸觸摸超大屏操作界面,布局合理,操作方便,可外接PC和遠程云操作
技術參數

電壓模擬量輸出

輸出路數

4路輸出(額定57.735V/100.0V/220.0V)

單相輸出范圍

0~264.0V

輸出精度

0.05%RG

諧波次數

2-24

直流輸出

-200~+200V

直流精度

≤±0.1%RG

電流模擬量輸出

輸出路數

4路輸出(額定1.0A/5.0A)

單相輸出范圍

0~10.0A

輸出精度

0.05%RG

諧波次數

2-24

直流輸出

-20~+20A

直流精度

≤±0.1%RG

狀態量輸入輸出

通道數

8 路輸入,8 組快速開出

EVT 小信號輸出

輸出路數(獨立通道)

4路(額定3.25/√3V,零序6.5V)

單相輸出范圍

0~10.0V

輸出精度

0.05%RG

諧波次數

2-24

ECT 小信號輸出

輸出路數

4路獨立通(額定1.0V,零序0.2V)

單相輸出范圍

0~10.0V

輸出精度

0.05%RG

諧波次數

2-24

FT3 數字信號輸出

單相輸出范圍

4 ×(0~264.0V),4 ×(0~30A)

輸出精度

0.05%RG

通訊接口

電口和光口ST各一個,支持RS485

?
