案例分析丨環網柜饋線間隔越級跳閘原因分析與處理
發布時間:2023/02/23武漢市豪邁電力自動化技術有限責任公司

某變電站20kV佛72佛康線跳閘停電,一級開閉所進線間隔保護裝置過流一段動 作開關跳閘,全線停電范圍為20kV佛康線1#環網柜到20kV佛康線8#環網柜 武漢豪邁正維 協 助供電公司檢修運維部開展緊急搶修工作,因環網柜饋線間隔配備REJ603 保護繼電器,電流 互感器必須為環網柜配套式互感器,大多數饋線間隔裝設的常規式互感器,導致線 路饋線間隔故 障時無法切除故障,從而影響主線跳閘停電,查找故障時無法準確判斷故障間隔。

REJ603 保護繼電器是 一種饋線保護繼電器(撥碼式保護),為配網中饋線間隔二次提供選擇性相間短路保護、接地保護,保障饋線間隔可靠動作,避免越級至主線路跳閘,造成大面積停電。

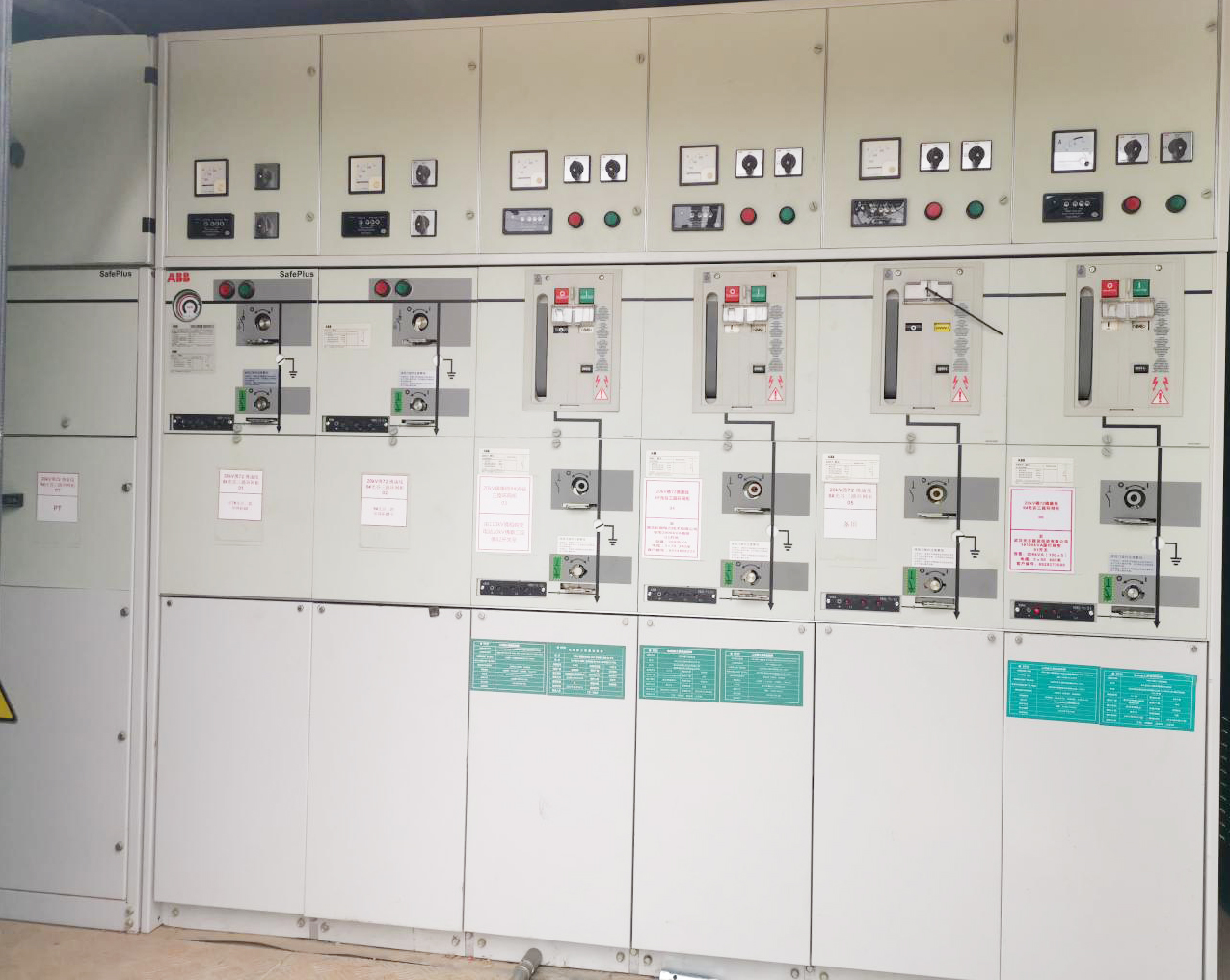

△  8#環網柜

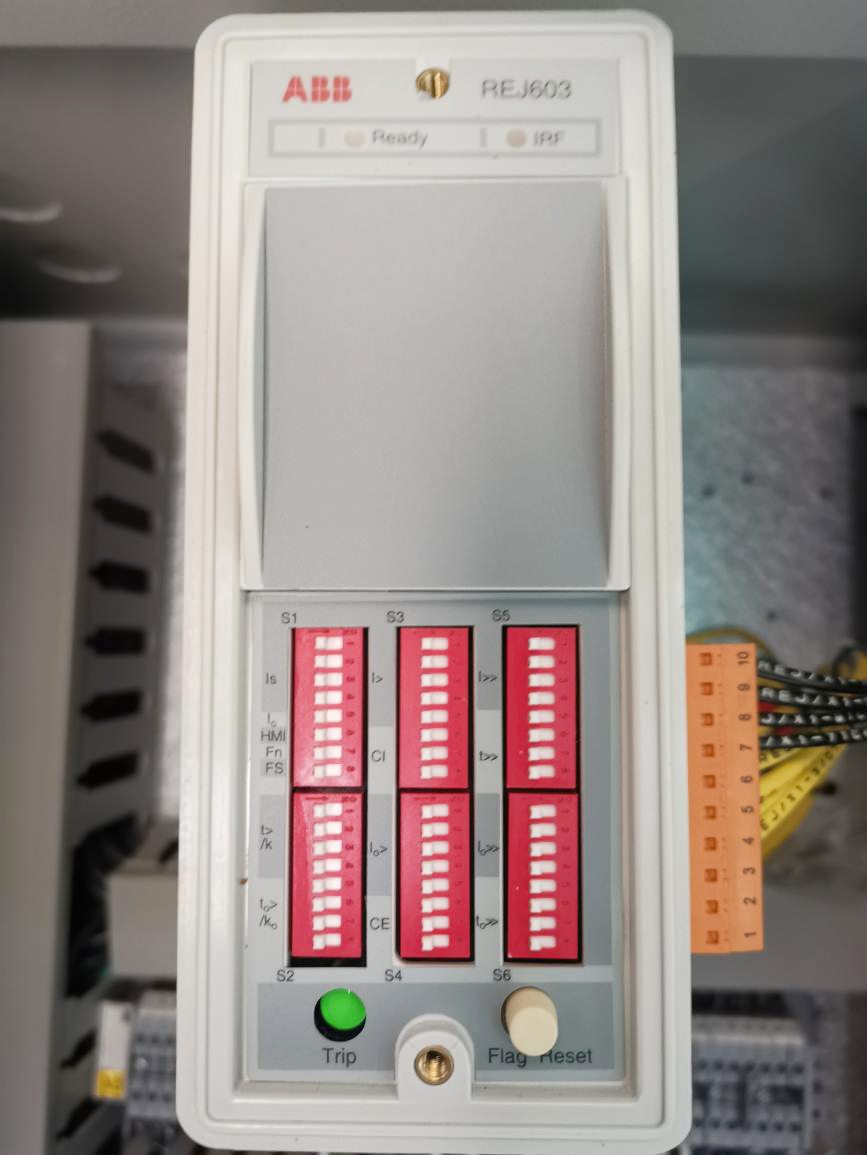

△  REJ603 保護繼電器

經逐一分析排查,本次線路跳閘原因?yàn)?0kV佛康線8#環網柜04間隔電纜故障導致越級跳閘,具體分析如下:

20kV佛康線8#環網柜04間隔容量為2000kVA,電流互感器變比為200/5,零序電流互感器為100/5,過流一段定值為7.1A/0S,過流二段定值為1.8A/0.3S,電流互感器型號為AMZ-0.5W5(CT5),對應電流區間為128A-448A。 此類型互感器CT大小的選擇取決于變壓器的額定電流,2000kVA/√3/20kV=57.8A。

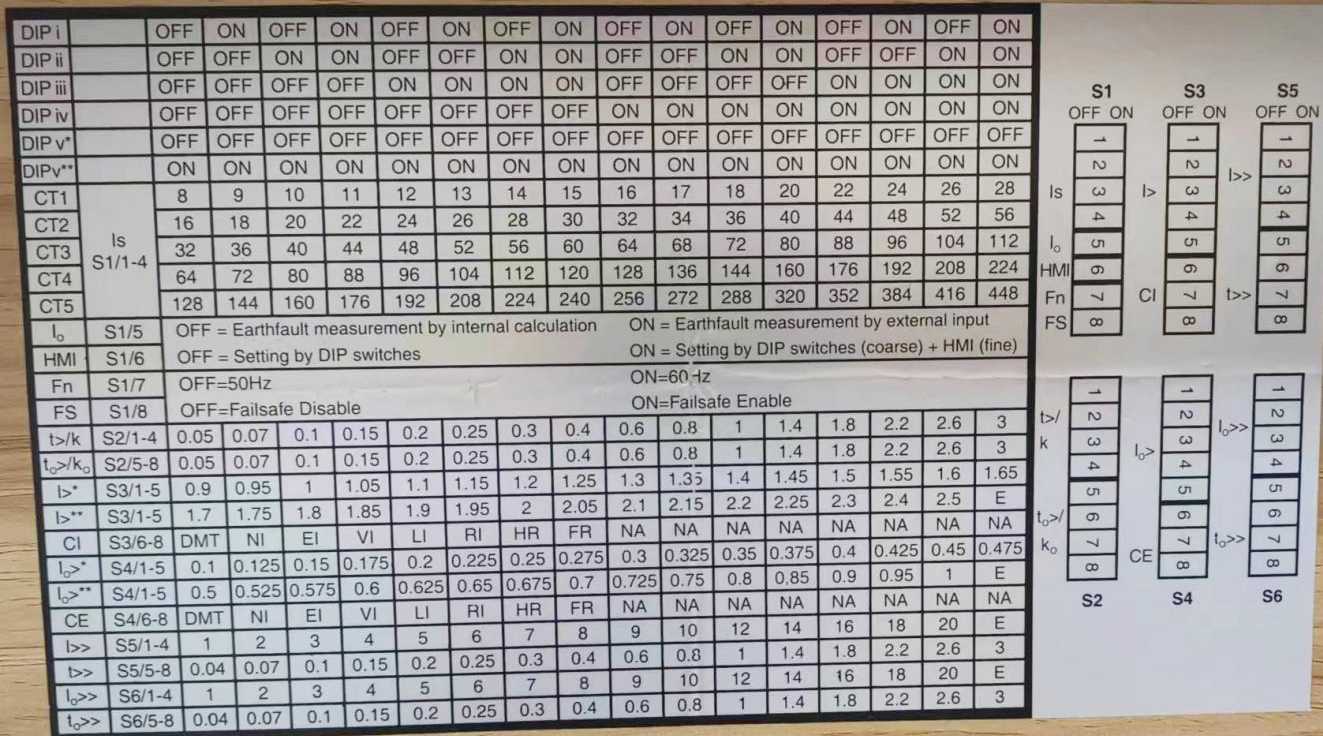

△  互感器對應的電流區間

20kV佛康線8#環網柜04間隔所帶變壓器額定電流為57.8A, 現場實際電流互感器電流為 128A-448A CT 大小的選擇遠大于該 間隔容量所對應 CT 大小,所以該間隔發生故障時,保護裝置無 法動作,導致線路越級跳閘。

20kV佛康線8#環網柜04間隔對照上圖應選擇電流互感 CT2 ,電流區間 16A-56A ,現場需更換 AMZ-0.5W2 CT2 )電流 互感器,該間隔電流互感器變比為 200/5 ,零序電流互感器為 100/5 ,過流一段定值為 7.1A/0S ,過流 二段定值為 1.8A/0.3S CT 電流大小選擇 CT2 區間 56A 。

20kV佛康線8#環網柜04間隔對照上圖應選擇電流互感器CT2,電流區間16A-56A,現場需更換AMZ-0.5W2(CT2)電流互感器,該間隔電流互感器變比為200/5,零序電流互感器為100/5,過流一段定值為7.1A/0S,過流二段定值1.8A/0.3S,CT電流大小選擇CT2區間56A,對應上圖S1撥碼開關(S1開關序號1-4為CT開關)為開、開、開、開; 對應上圖S2撥碼開關(S2開關序號1-4為過流二段定值時間)為關、開、開、關; 對應上圖S3撥碼開關(S3開關序號1-5為過流二段定值電流)為關、關、關、開、關; 對應上圖S5撥碼開關(S5開關序號1-4為過流一段定值電流)為關、關、開、關; 對應上圖S5撥碼開關(S5開關序號5-8為過流一段定值時間)為關、關、關、關。

因變電站接地方式原因不投接地保護,保護裝置默認接地保護定值和時間均為最小值,為防止饋線間隔開關誤動作,接地保護定值和時間均設最大值,對應上圖S2撥碼開關(S2開關序號5-8為零序二段定值時間)應設為開、開、開、開,S4撥碼開關(S4開關序號1-5為零序二段定值電流)應設為開、開、開、開、開,S6撥碼開關(S6開關序號1-4為零序一段定值電流)應設為開、開、開、開,S6撥碼開關(S6開關序號5-8為零序一段定值時間)應設為開、開、開、開。

此次武漢豪邁正維積極配合供電公司線路巡檢工作,對管轄范圍內的開閉所及環網柜逐一排查,對高壓柜饋線間隔配備REJ603 保護繼電器的環網柜電流互感器及各饋線間隔保護定值進行核實、修改,避免后期發生類似事故造成大面積停電,進一步保障線路安全穩定運行,提高供電可靠性。

?
