過勵磁保護用于防止發電機、變壓器因過勵磁引起的危害。 由變壓器繞組的感應電動勢E的計算公式E=4.44NfΦ可知，當繞組通入額定電壓后，電壓U與電動勢E平衡，即電壓與電動勢基本相等（變壓器的漏阻抗很小，漏阻抗產生的壓降也很小）。
對于相同繞組，在4.44N不變，且電壓的頻率不變時，f也保持不變，只有Φ會隨電壓的變化而變化。 正常狀態時，對應于額定電壓，鐵芯中的磁通將使變壓器鐵芯處于半飽和狀態，此時的磁通可以稱為額定磁通。 而Φ是由變壓器繞組流過電流的勵磁分量產生，此勵磁電流分量稱為正常勵磁電流分量。 如果加在變壓器繞組的電壓超過額定電壓，為了滿足電動勢與電壓基本相等，必須增加勵磁電流分量，此時變壓器就處于過勵磁狀態。 過勵磁狀態會使鐵芯飽和，損耗增大，從而使繞組的發熱量增加。 如果電壓超過額定電壓太多，將會出現嚴重過勵磁，變壓器甚至可能因過熱而燒毀。
一段一般帶時限動作于信號和降低變壓器發電機的勵磁電流，二段一般動作于解列滅磁和程序跳閘。 當發電機和變壓器共用一套過勵磁保護時，整定值按照過勵磁能力較低的整定，主變過勵磁保護選取高壓側電壓與頻率進行計算，發電機過勵磁選用機端電壓與頻率計算，TV斷線自動閉鎖過勵磁保護。 為防止高壓側TV在暫態過程中電壓量的影響，主變過勵磁保護經主變高壓側或低壓側（中性點）無流閉鎖。
本次采用繼保之星-1600S 繼電保護測試儀進行試驗，RCS-985發電機變壓器組保護裝置完成發電機的過勵磁保護試驗。

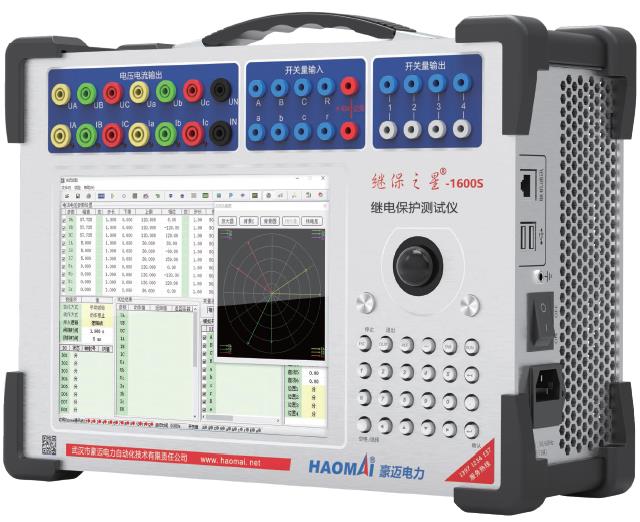

△ 繼保之星-1600S 繼電保護測試儀
由過勵磁公式可知，改變過勵磁倍數有兩種方法： 升壓、降頻。 本次試驗分別使用兩種方法進行過勵磁保護試驗。

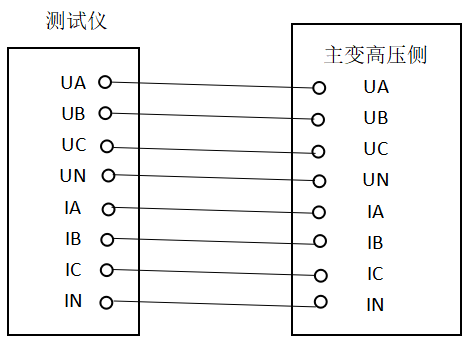

根據過勵磁倍數公式可知，當頻率保持不變時，要滿足1.05倍的過勵磁定值，需設置的電壓為79.5V。 注意： 主變過勵磁為防止暫態過程中的電壓量影響，經主變高低壓側無流閉鎖。 狀態序列設置如下：

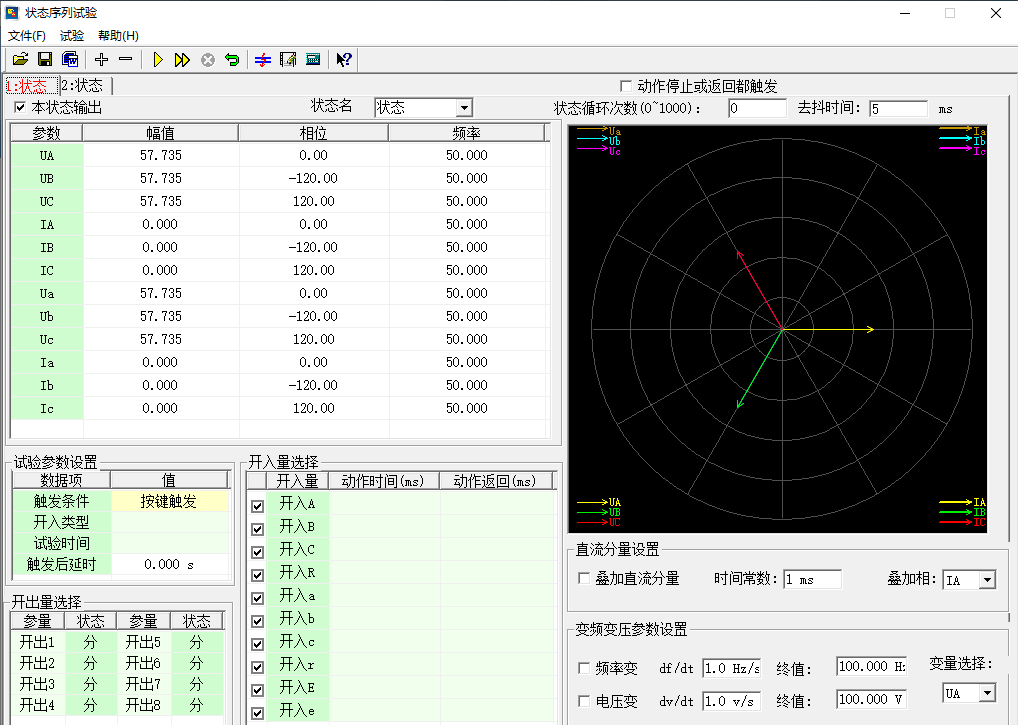

狀態1：

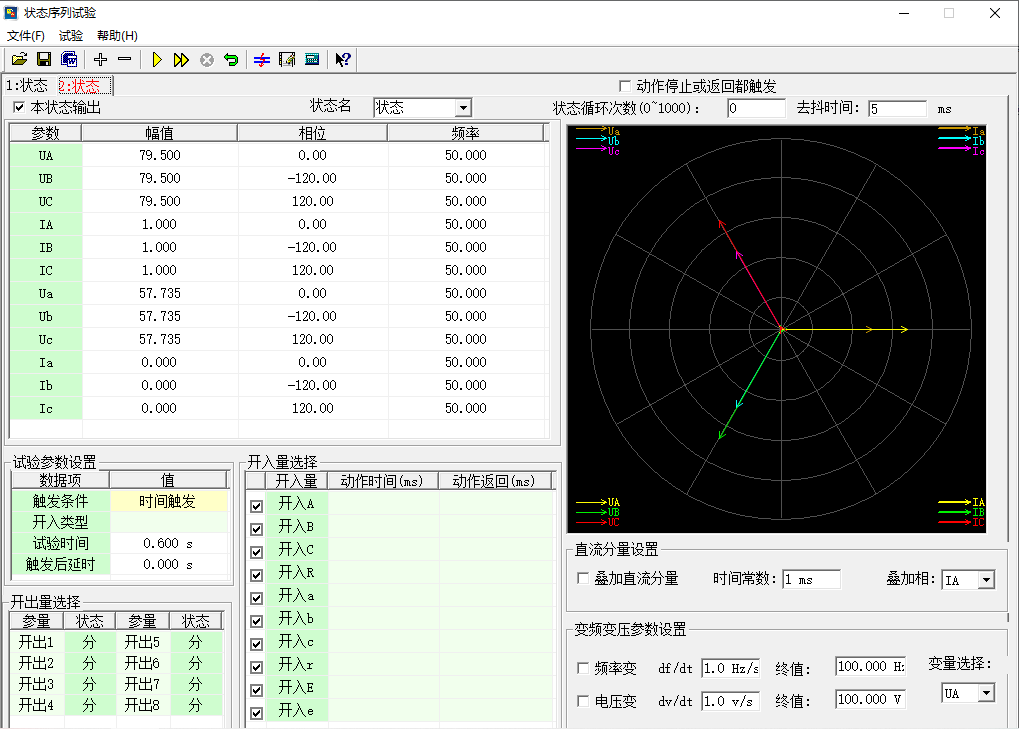

狀態2：

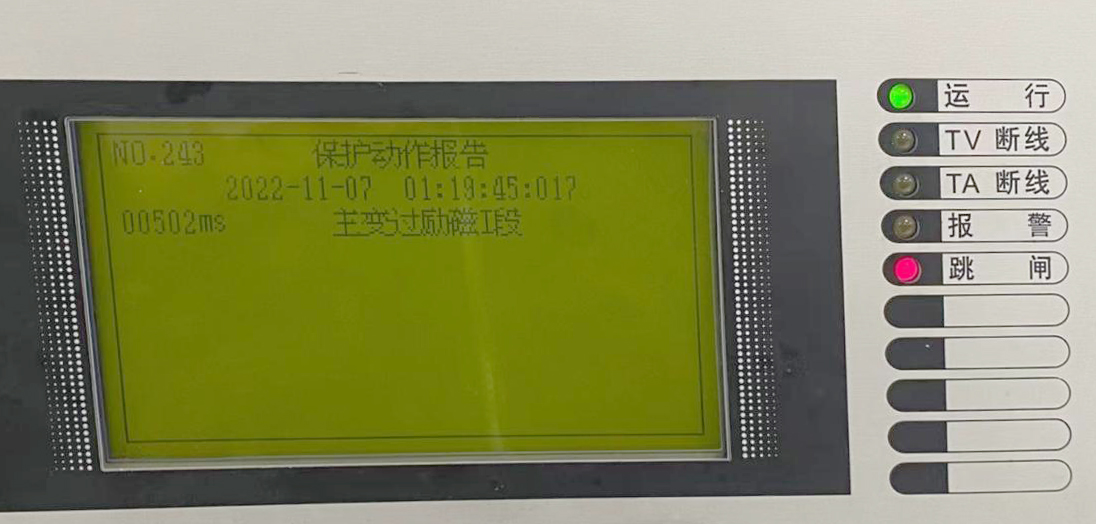

根據公式計算可知，在額定電壓下滿足過勵磁倍數的頻率為38.16HZ，狀態序列設置如下：

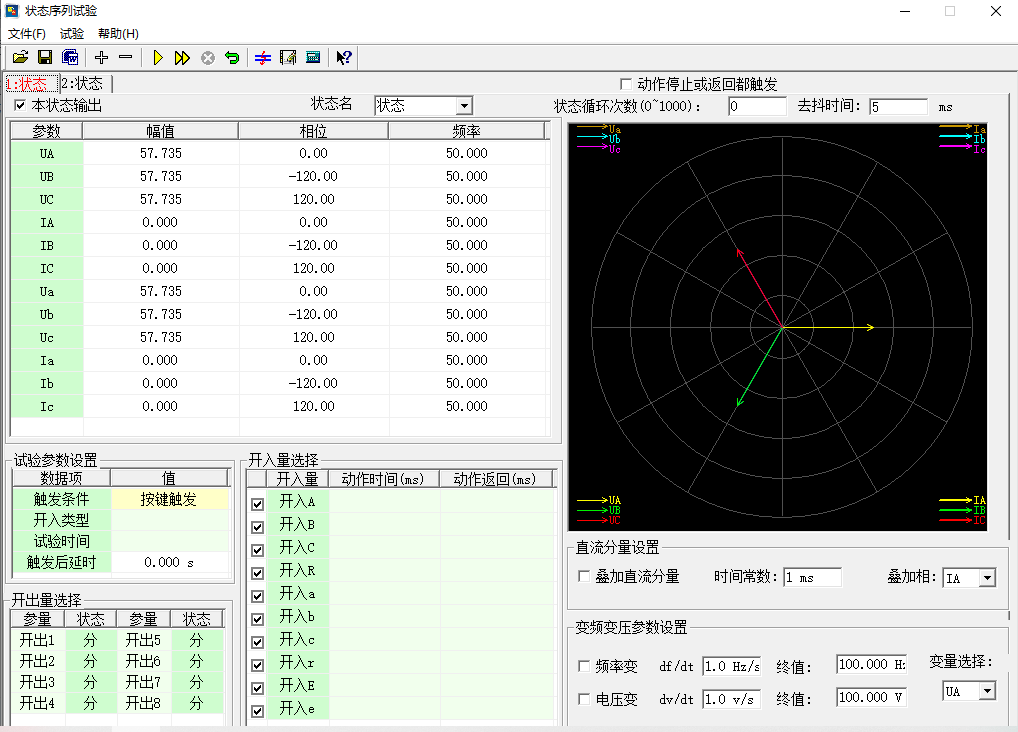

狀態1：

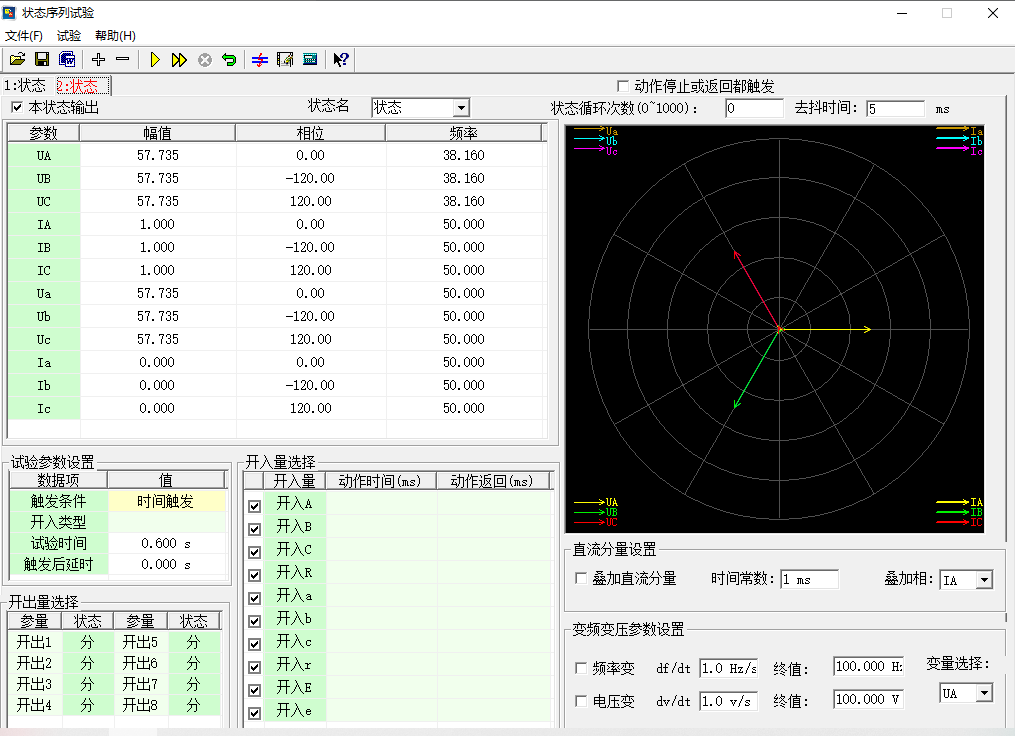

狀態2：
由過勵磁保護原理及試驗過程可知，要特別關注一次設備的過勵磁能力，以及其過勵磁保護裝置的匹配情況，以防在運行過程中引發不必要的事故。
