目前配網自動化系統處于實用化應用階段,配電網饋線自動化功能的更好發揮,對迅速隔離和處理線路故障意義重大。
01
主要思路
已投運的饋線自動化系統試驗時需保證不影響用戶的正常使用,因此在不停電的狀態下,利用軟件更改備用開關映射至變電站出線開關,現場給備用間隔加模擬量使保護動作,由備用間隔代替變電站出線開關,上傳保護動作信號以及開關跳閘信號,以啟動主站配電網自動化系統饋線自動化功能。
02
試驗原理及準備工作
此次試驗使用配電之星-P2200 配電自動化終端測試儀,可三相同時輸出30A電流,最大輸出100A,滿足現場輸出要求。

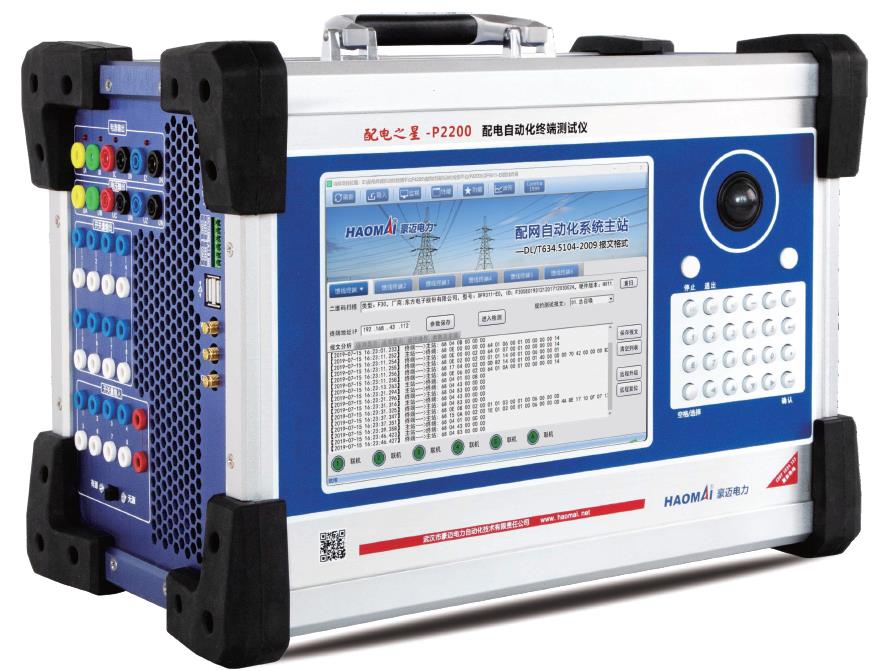

△ 配電之星-P2200 配電自動化終端測試儀
03
試驗流程

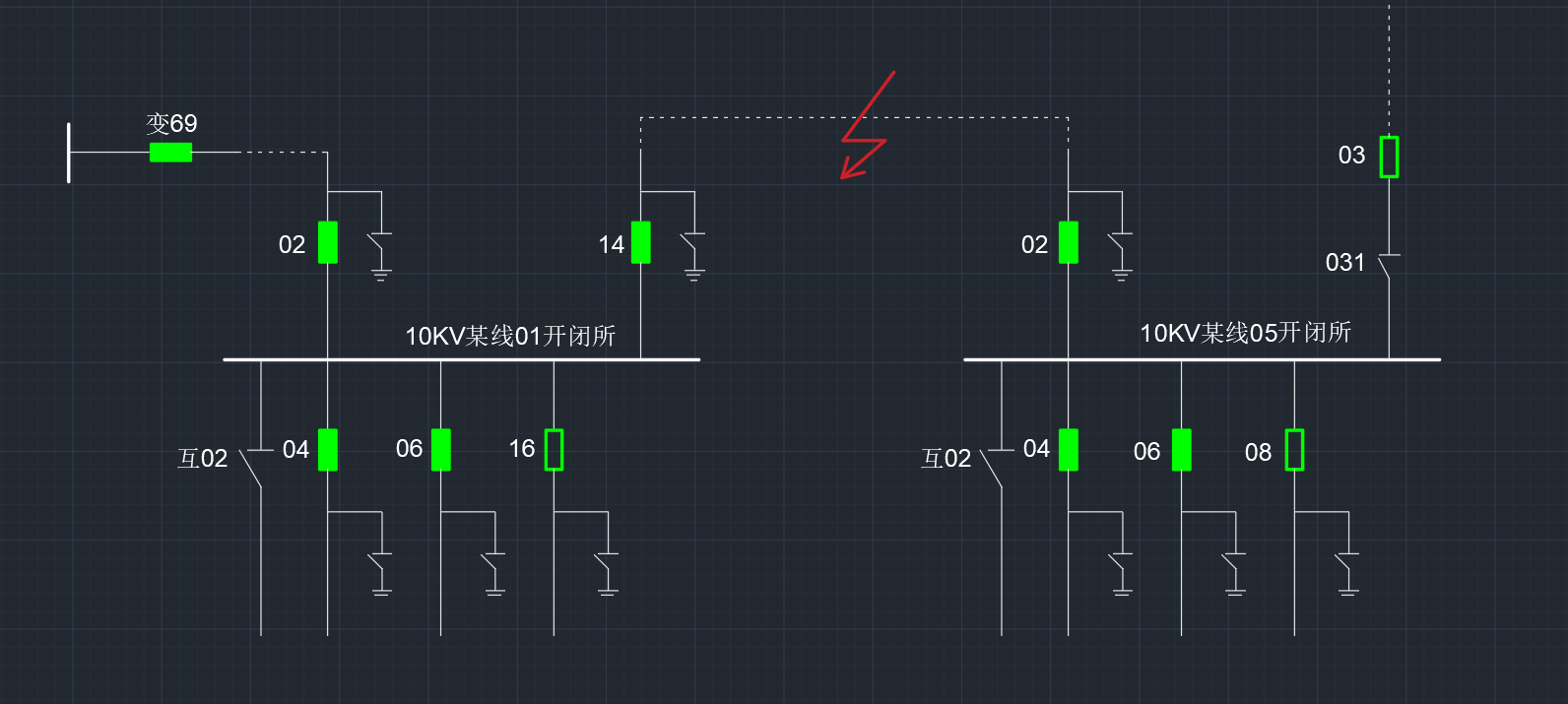

1)在01開閉所將14開關DTU的CT用短接線封好,確保CT二次不開路,隨后接好測試儀電流線。
2)將01開閉所中16開關柜及05開閉所中08、03開關柜斷開后搖出小車,確保開關柜處于試驗位,將DTU跳閘壓板退出,防止誤動。
3)詢問主站FA策略更改完成,隨后遙控合上01開閉所14開關、05開閉所02開關,斷開05開閉所03開關。

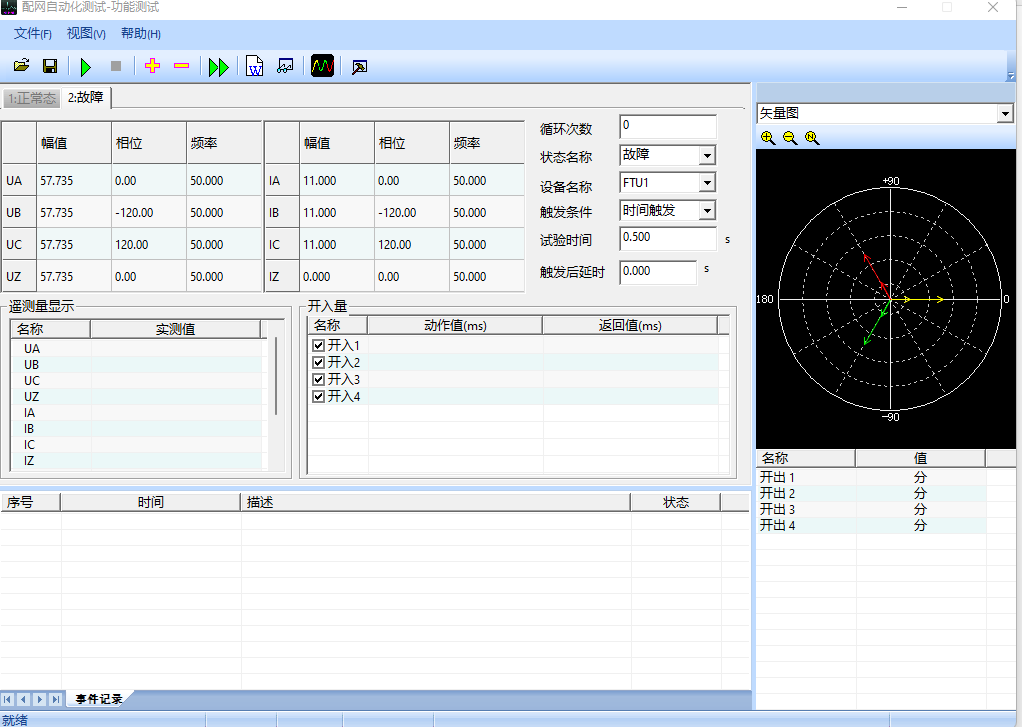

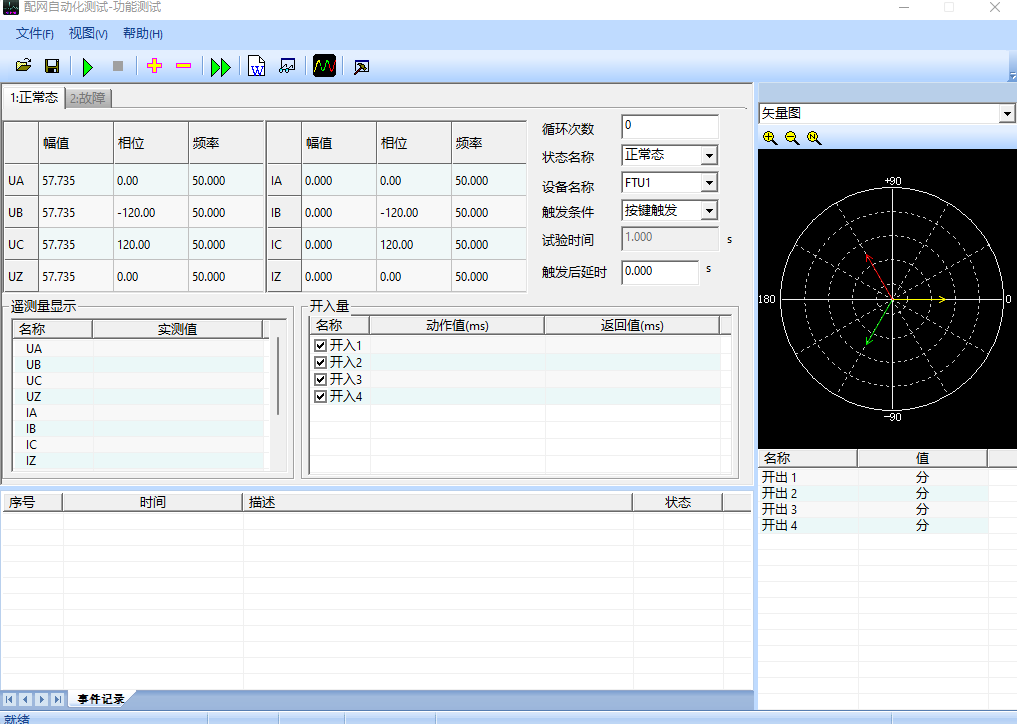

4)配電之星-P2200 進入功能試驗界面,設置正常態及故障態,然后運行。
5)在 01 開閉所觀察到 16 開關柜跳閘后,可在 05 開閉所觀察到 08 開關柜跳閘, 03 開關柜合 上,做好主站策略信息記錄與資料整理。
04
恢復現場
試驗完成后將01開閉所與05開閉所中的14、16、02、08間隔恢復接線,合上所有的跳合閘壓板,將小車搖進去后恢復所有的開關位置,拆除接地線,完成試驗。
