站用變壓器高低壓側極性校核試驗
發布時間:2022/05/27武漢市豪邁電力自動化技術有限責任公司

01

試驗接線

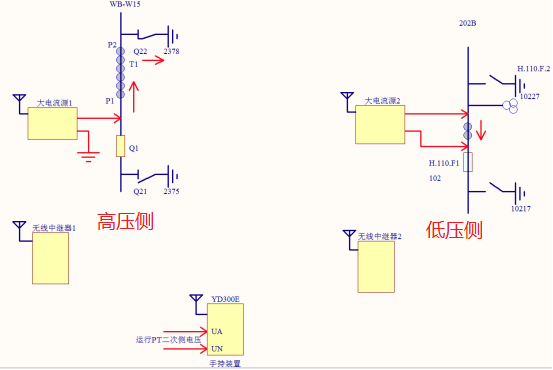

在220kV WB-W15間隔,斷開Q21接地刀閘,合上Q22接地刀閘。 大電流源1從CT的P1端加入大電流,電流通過CT(從P1到P2),流入大地形成回路。

在202B 10kV線路,大電流源2從CT兩側加入大電流(從P1到P2)。

考慮距離較遠且中間有多種阻隔,則分別在大電流源1和2附近放置1個無線中繼器。 使用YD-300 無線遙測伏安相位儀在220kV保護室進行操作,將運行PT二次側電壓并接入YD-300 作為基準電壓參考相位。

通過YD-300 遙控大電流源1和大電流源2同步輸出電流,在保護裝置上查看高壓側和低壓側電流幅值和相位是否與設置值一致,若一致則在高壓側和低壓側加相位相反的電流,查看差流是否正確,依此判斷極性。

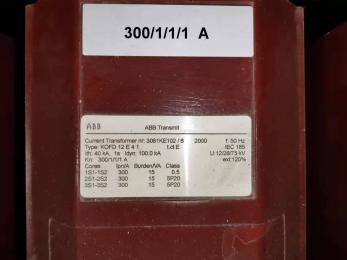

220kV CT變比為2500:1; 10kV CT變比為300:1。



02

所需設備

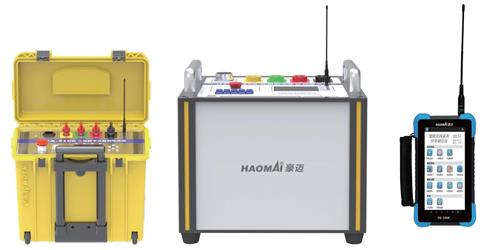

1)HTA-3100/3300 三相數字式智能大電流源(各1臺)

2)YD-300 無線遙測伏安相位儀(1臺)

3)智能無線遙測中繼器(2臺)

變壓器高壓側電流方向為流入變壓器,變壓器低壓側電流方向為流出變壓器,為適應電流回路接線極性,試驗裝置高壓側電流相位設置為 0°、240°、120°,低壓側電流相位設置為各相加180°,即180°、60°、300°。

03

試驗設置




基準參考電壓: UA = 57.7V,相位為0°

高壓側CT變比: 2500: 1,低壓側CT變比: 300: 1

相別

設置電流幅值(A)

設置電流相位(°)

保護裝置二次電流幅值(A)

保護裝置二次電流相位(°)

Iha

50

0

0.02

0

Ihb

50

240

0.02

-120

Ihc

50

120

0.02

120

Ila

30

180

0.1

180

Ilb

30

60

0.1

60

Ilc

30

300

0.1

300



04

試驗方法




首先進行就地試驗,單側單裝置加量,判斷輸出是否正常。

220kV CT變比為2500:1,從一次側加入50A電流,二次保護裝置顯示20mA; 10kV CT變比為300:1,從一次側加入30A,二次保護裝置顯示100mA。

先進行高壓側手動模式加量,加50A。

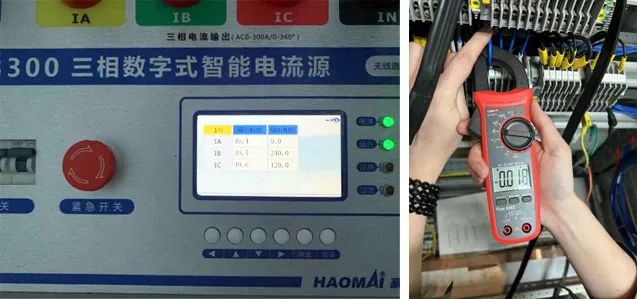

此時用鉗表在二次側測到高壓側的二次電流幅值,可以看出高壓側輸出與變比正常,再進行低壓側手動模式加量。

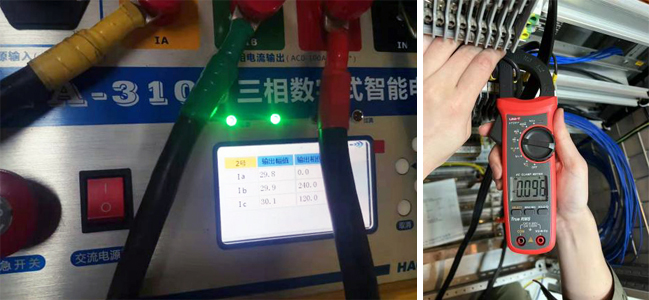

用鉗表在二次側測到低壓側的二次電流幅值為100mA ,裝置高低壓側輸出都正常。

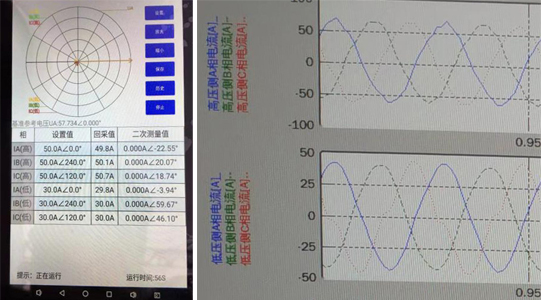

使用遙控模式控制高低壓側的大電流源同時輸出,進行相位同步,先輸出高低壓側都為 0°、240°、120°,即變壓器高低壓側同極性,通過錄波文件看出此時幅值輸出正常,相位相同。

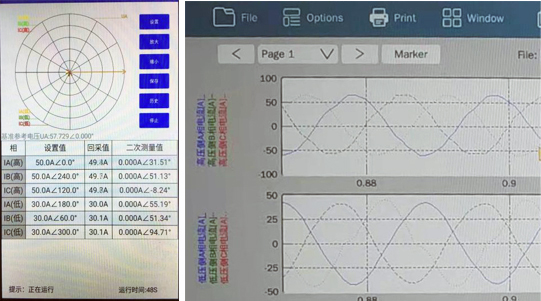

然后模擬變壓器正常運行的狀態進行加量,即220kV側與10kV側極性相反,高壓側加 0°、240°、120°,低壓側極性反180°,即180°、60°、300°。

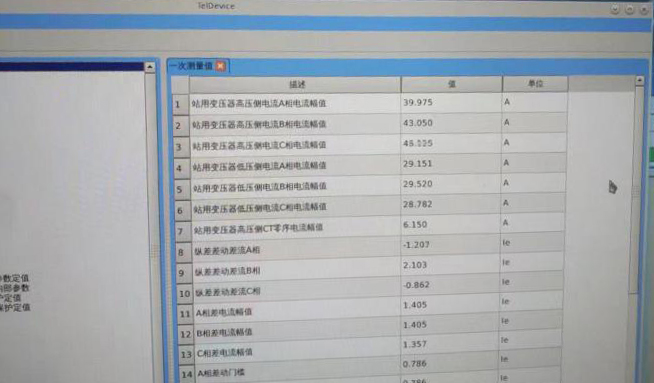

在錄波裝置上讀出,此時的站用變壓器一次電流幅值約為45A。

05

試驗結果










220kV  CT變比為2500:1,10kV  CT變比為300:1,此變壓器容量為15MVA

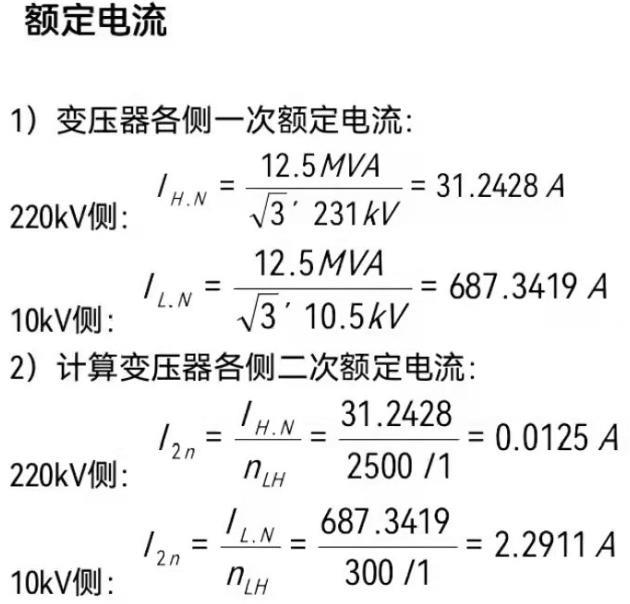

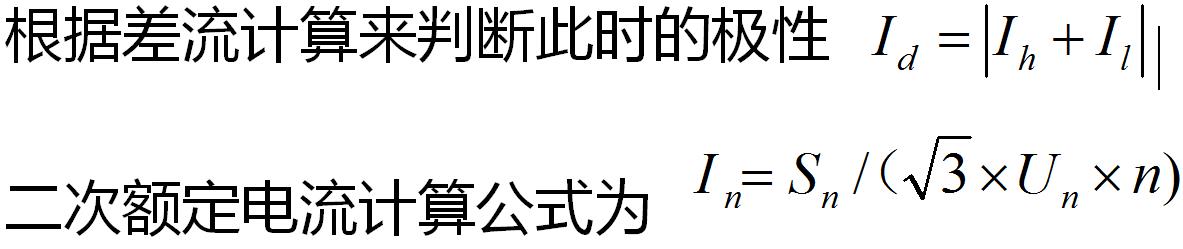

高壓側的實際電流為 45A ,低壓側為 30A ,計算得出,高壓側為 1.44 Ie ,低壓側為 0.044 Ie ,而在錄波裝置上讀到的差流值約為 1.4 Ie ,符合在此電流條件下高低壓側極性相反時公式計算得出的差流值 1.4 Ie ,因此極性正確。

?
