某電力公司配電網經過多年的建設和改造，接入主站系統2500余臺終端，未接入系統帶保護功能的控制器大約5000臺，接入自動化系統的開關三遙不準等故障，影響后臺調度可觀、可測、可遙三大基本功能的應用。 隨著運行時間增長，近年頻繁出現越級跳閘、故障修復時間過長等現象，嚴重影響線路正常運行和供電可靠性。 在不影響用戶用電的情況下，需要對該批設備進行不停電與主站聯調試驗。
武漢豪邁電力 憑借豐富的配電自動化終端運維經驗受邀對該批設備進行調試，為了防止測試現場開關誤動作，需要從主站側采取防護措施，確保用戶正常用電。

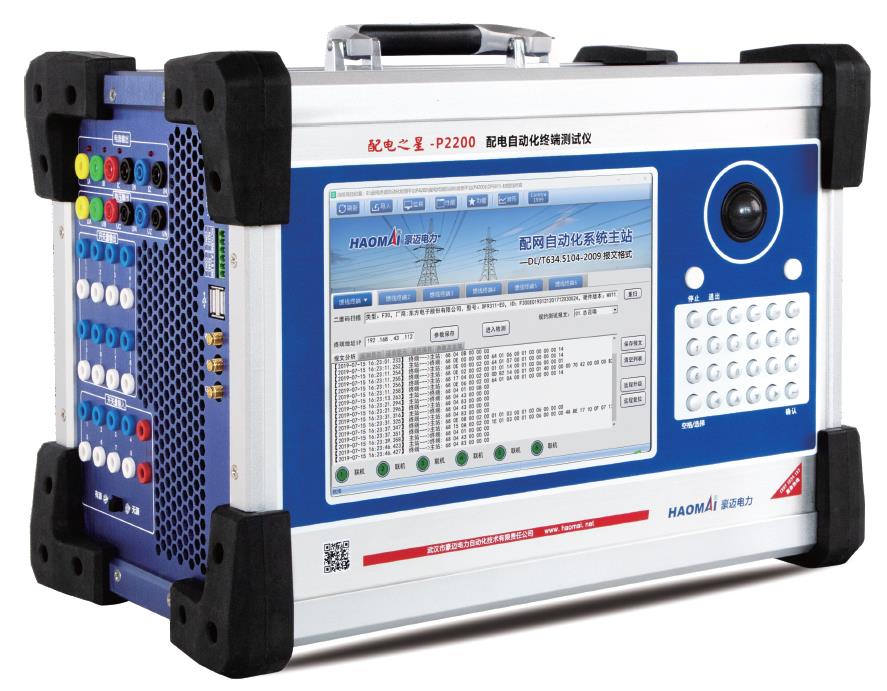

△?配電之星-P2200 配電自動化終端測試儀

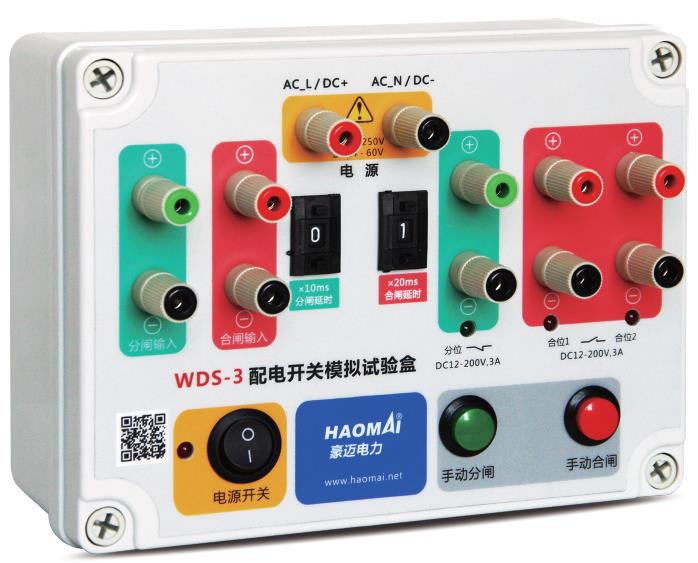

△?WDS-3 配電開關模擬試驗盒
1）測試線路中，除了用WDS-3 配電開關模擬試驗盒代替開關外，其它所有開關必須通過主站進行閉鎖設置，不允許主站進行遙控。
2）與測試線路進行電氣連接的所有線路開關進行閉鎖設置，不允許主站對其進行遙控操作。
3）安排專人負責配電之星-P2200 配電自動化終端測試儀和WDS-3 配電開關模擬試驗盒的接線及測試工作完成后的線路恢復。 施工接線過程中務必確認電流互感器二次側接線不允許開路，電壓互感器二次側接線不允許短路。
4）確保被測線路的實際運行方式與主站系統接線圖一致，并保證主站系統的環網圖拓?fù)潢P(guān)系正常（線路接線圖保證為最新）。
6）終端廠家需到現場配合接線，保證試驗的正常開展。
7）現場施工方把配電之星-P2200 的三遙輸出點接入到配電終端，接線前需與主站確認對應的開關已掛“調試”牌，并配合現場總負責人做好防護。
接入配電之星-P2200 的開關安全隔離與防護： CT短接、PT開路、開關柜就地/遠方打到“就地”狀態、開關柜操作電源斷開。
未接入配電之星-P2200 的開關安全隔離與防護： 自動化柜對應開關遙控連片斷開、開關柜操作電源斷開、開關柜“就地/遠方”打到“就地”狀態。
配電終端與開關柜的控制連線在配電終端側通過端子排連接。 首先拔出配電終端一次側線，使用絕緣膠帶包裹裸露端子，確保端子不會觸碰短路引起開關柜誤動作，同時對拔出的連線粘貼編號標簽， 防止恢復接線時接錯端子。

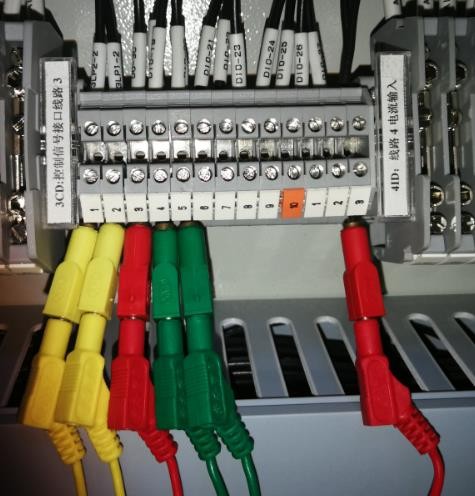

△???配電終端側控制連線
按照?qǐng)D紙分別將自動化終端分合位、遙信公共端、分合閘、遙控公共端接入模擬斷路器。
配電終端測試點測試設備接入完畢，供電公司工作人員、測試廠家人員共同再次確認配電終端接線無誤。
?

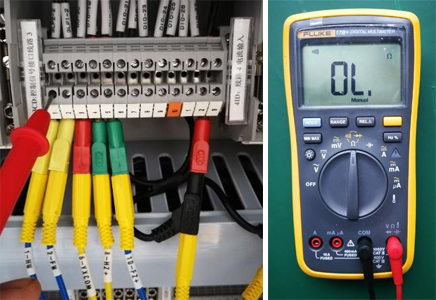

1）首先將萬用表旋鈕打到歐姆檔，紅表筆接到歐姆檔端口，黑表筆接到COM端，按HOLD 鍵，將紅表筆和黑表筆對接，萬用表發出“滴——”聲，表示萬用表歐姆檔位和端口接入正常。 接線完成后，使用萬用表確認連接正常，避免對測試過程產生影響，萬用表打到歐姆檔紅色表筆接到遙控合閘。
3）將萬用表黑色表筆搭接WDS-3 配電開關模擬試驗盒開關量輸入控合。
4）如果此時聽到萬用表發出“滴——”的聲音，表示端子接線正常，否則需要查看電纜接線，排除問題。
使用以上方法進行帶電聯調試驗，可以在不停電的情況下與主站進行三遙測試，排除運行設備安全隱患。 通過配電之星-P2200 配電自動化終端測試儀模擬主站功能，在現場即完成對終端設備的數據監測，方便快速排除故障，切實解決了已投運設備三遙有誤問題，得到供電公司高度好評。
