技術實操丨直流空開安秒特性測試方法
發布時間：2022/03/18武漢市豪邁電力自動化技術有限責任公司

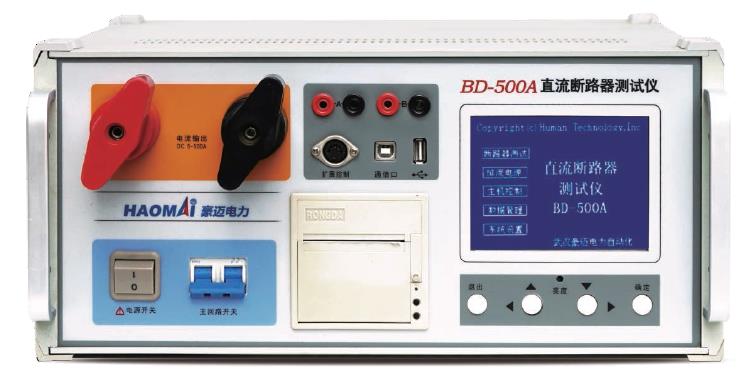

直流斷路器是電力系統變電站、發電廠直流系統常用保護元件，為防止越級跳閘事故發生，需要對直流系統中的各直流斷路器保護特性進行測試，確定在不同短路電流下斷路器的脫扣時間，對直流斷路器保護特性以及保護等級配合進行有效分析，核對直流系統上下級斷路器之間的級差配合是否合理。 下面介紹使用BD-500A 直流斷路器安秒特性測試儀進行直流斷路器的安秒特性測試。





01



試驗接線

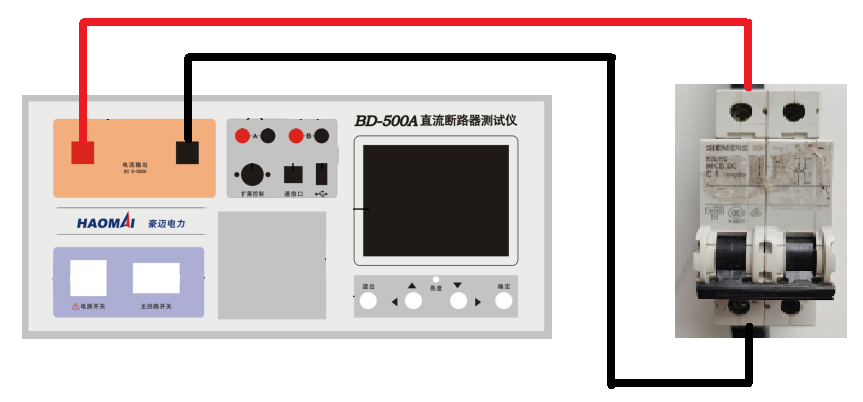

將BD-500A 直流斷路器安秒特性測試儀的輸出正極紅線接入空開輸入端，輸出負極黑線接入空開輸出端，試驗前保持空開處于斷開狀態。

02



安秒特性試驗方法


接 通電源，打開BD-500A  直流斷路器安秒特性測試儀，合上空開。 按照《GB∕T 10963.2-2020 電氣附件 家用及類似場所用過電流保護斷路器 第2部分： 用于交流和直流的斷路器》進行參數設置，需要測試的點見下表：
試驗
類型
直流試驗電流
初始狀態
脫扣或不脫扣時間極限
預期結果
a
B、C
1.13In
冷態
t≤1h(In≦63A)
t≤2h(In>63A)
不脫扣
b
B、C
1.45In
緊接a項試驗
t<1h(In≦63A)
t<2h(In>63A)
脫扣
c
B、C
2.55In
冷態
1s<t<60s(In≦32A)
1s<t<120s (In>32A)
脫扣
d
B
C
4In
7In
冷態
0.1s<t<45s(In≦32A)
0.1s<t<90s (In>32A)
0.1s<t<15s(In≦32A)
0.1s<t<30s (In>32A)
脫扣
e
B
C
7In
15In
冷態
t<0.1s
脫扣

△  時間-電流動作特性表

本次測試的直流斷路器為西門子C型6A直流空開，分別測試1.13倍、1.45倍、2.55倍、7倍、15倍電流，觀察空開的脫扣情況及脫扣時間。 注： 冷態是指完成上一項測試后將空開冷卻一段時間。

03



試驗結果分析

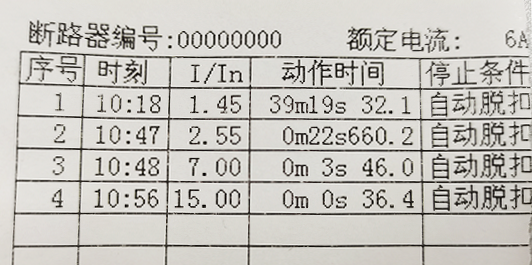

△ 試驗結果原始數據
試驗結果分析： 1.13倍電流時，連續試驗1小時，空開未脫扣。 1.45倍電流時，在39分時自動脫扣。 2.55倍電流時，在22秒時自動脫扣。 7倍電流時，在3秒時自動脫扣。 15倍電流時，在36.4毫秒時自動脫扣。 試驗結論滿足GB∕T 10963.2-2020要求，該空開合格。
?
